GIB164.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 0..35 [V], 24 [V] AC, 150 [s], 2 styki pomocnicze, nastawiana charakterystyka

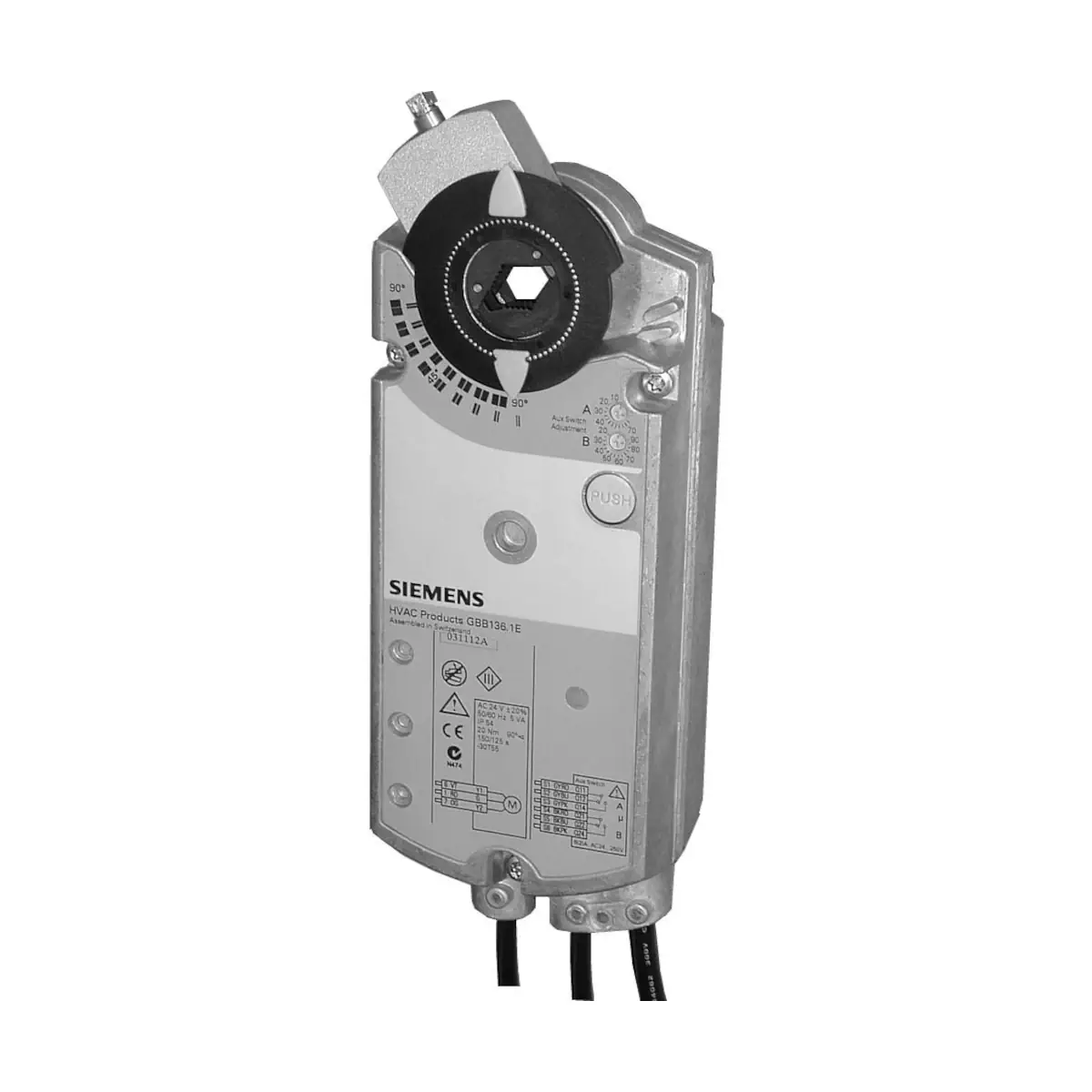

Siemens GIB164.1E to elektroniczny siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do sterowania modulacyjnego w instalacjach wentylacji i klimatyzacji. Oferuje moment nominalny 35 Nm, zasilanie AC 24 V / DC 24 V oraz wejście sygnału DC 0…35 V z możliwością regulacji offsetu i zakresu (Uo, ΔU). Siłownik ma samoadaptację zakresu kąta obrotu, 2 regulowane wyłączniki pomocnicze, mechaniczną i elektryczną sygnalizację położenia oraz jest fabrycznie okablowany przewodem o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GIB164.1E
• Nr katalogowy (Stock no.): S55499-D344
• Typ: elektroniczny siłownik obrotowy do przepustnic powietrza (bez powrotu sprężynowego)
• Zastosowanie: regulacja i odcinanie przepustnic w instalacjach wentylacji i klimatyzacji
• Zalecana powierzchnia przepustnicy: do ok. 6 m² (wartość referencyjna; zgodnie z danymi producenta przepustnicy)
• Moment nominalny: 35 Nm
• Sterowanie: modulacyjne
• Zasilanie: AC 24 V ~ / DC 24 V ⎓ (SELV/PELV)
• Wejście sygnału Y: DC 0…35 V ⎓ (charakterystyka regulowana)
• Wyjście położenia U: DC 0…10 V ⎓ (proporcjonalnie do kąta obrotu)
• Samoadaptacja zakresu kąta obrotu (automatyczne wykrywanie mechanicznych położeń krańcowych)
• Wyłączniki pomocnicze: 2 szt., nastawy w krokach 5° (0…90°)
• Okablowanie: przewód przyłączeniowy 0,9 m, przekrój 0,75 mm²
• Stopień ochrony: IP54
• Obudowa: lekka, wytrzymała – odlew aluminiowy
• Bezobsługowy: siłownik nie wymaga konserwacji

Zastosowanie

GIB164.1E stosuje się w centralach i instalacjach HVAC do regulacji oraz zamykania przepustnic powietrza. Jest przystosowany do pracy z regulatorami modulacyjnymi, a dzięki momentowi 35 Nm sprawdza się w aplikacjach dla przepustnic o powierzchni do ok. 6 m² (wartość orientacyjna – należy uwzględnić wymagania producenta przepustnicy).

Funkcje i działanie

Sterowanie modulacyjne i pozycjonowanie

• Siłownik pracuje w trybie modulacyjnym na podstawie sygnału Y.
• Po zaniku zasilania siłownik pozostaje w położeniu wysuniętym.
• Wyjście U = DC 0…10 V generuje sygnał proporcjonalny do kąta obrotu (wskazanie elektryczne).
• Kierunek działania sygnału wyjściowego (odwrócony / nieodwrócony) zależy od ustawienia przełącznika DIL.

Regulowana charakterystyka wejścia (offset i zakres)

• Dla GIB164.1E charakterystyka wejścia jest regulowana 2 potencjometrami:
• Offset Uo: DC 0…5 V
• Zakres pracy ΔU: DC 2…30 V

Samoadaptacja zakresu kąta obrotu

• Siłownik automatycznie wyznacza mechaniczne położenia krańcowe zakresu obrotu.
• Charakterystyka (Uo, ΔU) jest mapowana na obliczony zakres kąta obrotu.
• Aby funkcja działała, zasilanie musi być podłączone do przełącznika DIL 2 (self-adaptation).

Wyłączniki pomocnicze

• 2 wyłączniki pomocnicze – punkty przełączania ustawiane niezależnie.
• Zakres nastaw: 5…90° w krokach co 5°.
• Nastawy fabryczne: Switch A = 5°, Switch B = 85°.

Ręczne przestawienie i ograniczenie kąta

• Możliwość ręcznego przestawienia po wciśnięciu przycisku rozsprzęglenia przekładni.
• Mechaniczne ograniczenie kąta obrotu możliwe w krokach co 5°.

Podłączenie elektryczne i okablowanie

• Przewód przyłączeniowy: długość 0,9 m, przekrój 0,75 mm².
• Dopuszczalna długość przewodów sygnałowych: do 300 m.
• Wejście sygnału Y: maks. dopuszczalne DC 35 V (ograniczane wewnętrznie do DC 10 V).
• Wyjście U: DC 0…10 V, maks. prąd wyjściowy DC ±1 mA.

Dane techniczne

• Zasilanie: AC 24 V ~ ±20% (19,2…28,8 V) / DC 24 V ⎓ ±20% (19,2…28,8 V)
• Częstotliwość: 50/60 Hz
• Pobór mocy (w ruchu): 2,7 VA / 1,9 W
• Pobór mocy (podtrzymanie): 0,9 VA / 0,6 W
• Moment: nominalny 35 Nm; maks. (zablokowanie) 53 Nm; minimalny (hold state) 35 Nm
• Kąt obrotu: nominalnie 90°; maks. (mechanicznie limitowany) 95° ± 2°
• Czas przestawienia dla 90°: 150 s
• Poziom mocy akustycznej: < 45 dB(A)
• Stopień ochrony: IP54
• Warunki pracy: wnętrza, miejsce osłonięte; -32…55°C; wilgotność < 95% r.h. (bez kondensacji)
• Trwałość mechaniczna: 60 000 pełnych cykli; 5 000 000 cykli częściowych

Montaż (wał przepustnicy)

• Wał okrągły: 8…25,6 mm
• Wał kwadratowy (po przekątnej): 6…18 mm
• Minimalna długość wału: 20 mm
• Maks. twardość wału: < 300 HV

Podsumowanie

Siemens GIB164.1E to solidny siłownik obrotowy 35 Nm do przepustnic powietrza, zasilany AC/DC 24 V, przeznaczony do sterowania modulacyjnego z regulowaną charakterystyką wejścia (offset Uo i zakres ΔU). Samoadaptacja zakresu obrotu, wyjście położenia DC 0…10 V, dwa wyłączniki pomocnicze oraz stopień ochrony IP54 czynią go praktycznym rozwiązaniem do precyzyjnej regulacji przepływu powietrza w aplikacjach HVAC.
