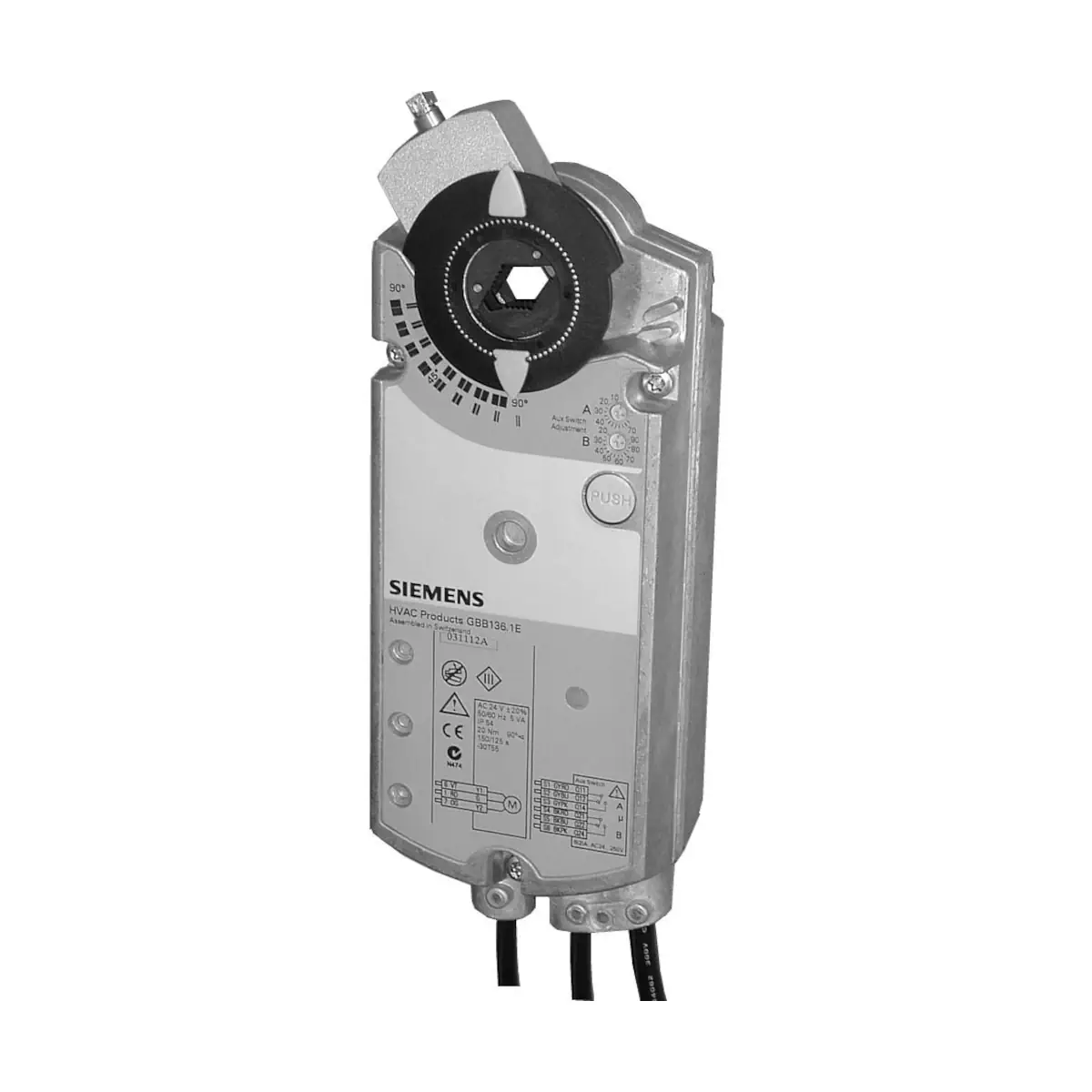

GIB135.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 3-stawny, 24 [V] AC, 150 [s], 2 styki pomocnicze, potencjometr zwrotny

GIB135.1E to obrotowy siłownik do przepustnic powietrza z rodziny Siemens OpenAir™, przeznaczony do współpracy z regulatorami pracującymi w trybie 3-stawnym. Siłownik zasilany jest napięciem 24 V AC (SELV/PELV) i oferuje nominalny moment obrotowy 35 Nm (seria GIB), samocentrujący adapter osi oraz mechanicznie nastawiany zakres roboczy 0...90°. Wersja 135.1E wyposażona jest w potencjometr sprzężenia zwrotnego 1 kΩ, a w standardzie posiada fabrycznie zamontowany kabel przyłączeniowy o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GIB135.1E
• Typ: obrotowy siłownik do przepustnic powietrza
• Rodzaj sterowania: 3-stawne
• Napięcie zasilania / częstotliwość: 24 V AC ±20% / 50/60 Hz (SELV/PELV)
• Nominalny moment obrotowy: 35 Nm
• Moment maksymalny (zblokowanie): 75 Nm
• Nominalny kąt obrotu / maks. kąt obrotu: 90° / maks. 95° ± 2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Zakres roboczy: nastawiany mechanicznie 0...90° (ograniczenie co 5°)
• Adapter osi: samocentrujący
• Potencjometr sprzężenia zwrotnego: 1 kΩ (0...1000 Ω), obciążenie < 1 W
• Standardowa długość przewodu: 0,9 m
• Stopień ochrony obudowy: IP54
• Wymiary (szer. x dł. x wys.): 100 x 300 x 67,5 mm
• Masa (bez opakowania): 2 kg

Zastosowanie

• Do przepustnic powietrza o powierzchni do 6 m² (dla serii GIB), zależnie od tarcia.
• Do współpracy z regulatorami ze sterowaniem 3-stawnym (np. do przepustnic powietrza zewnętrznego).
• Możliwość zastosowania dwóch siłowników zamontowanych na jednej osi przepustnicy (przy użyciu obejmy montażowej) w celu podwojenia momentu obrotowego.

Funkcje i działanie

Sterowanie 3-stawne

• Y1: sygnał sterujący dla ruchu w kierunku zgodnym z ruchem wskazówek zegara.
• Y2: sygnał sterujący dla ruchu w kierunku przeciwnym do ruchu wskazówek zegara.
• Przy braku zasilania: siłownik pozostaje w ostatnim położeniu.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5°.
• Zakres roboczy nastawiany mechanicznie w zakresie 0...90°.

Potencjometr sprzężenia zwrotnego (1 kΩ)

• Zmiana rezystancji: 0...1000 Ω (P1–P2).
• Do wskazywania położenia potencjometr może być podłączony do zewnętrznego źródła napięcia.
• Uwaga: potencjometr nie może być później dodany – należy dobrać wariant z tą funkcją na etapie zamówienia.

Podłączenie elektryczne i okablowanie

• Przewód fabryczny: 0,9 m, przekrój 0,75 mm².
• Zasilanie 24 V AC: G (potencjał systemowy) oraz G0 (masa systemowa).
• Sterowanie 3-stawne: Y1 (kierunek zgodny z ruchem wskazówek zegara), Y2 (kierunek przeciwny).
• Przewody siłownika 24 V AC: G (czerwony), G0 (czarny), Y1 (purpurowy), Y2 (pomarańczowy).
• Przewody potencjometru: P1 (biały/czerwony), P2 (biały/niebieski), P3 (biały/różowy).

Dane techniczne

• Zasilanie / częstotliwość: 24 V AC ±20% / 50/60 Hz
• Pobór mocy (w ruchu): 7 VA, 7 W
• Pobór mocy (w stanie trzymania): 1,1 W
• Nominalny moment obrotowy: 35 Nm
• Moment maksymalny (zblokowanie): 75 Nm
• Nominalny / maksymalny kąt obrotu: 90° / maks. 95° ± 2°
• Czas przebiegu (90°): 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): III (24 V AC, potencjometr sprzężenia zwrotnego)
• Warunki środowiskowe (praca / transport): -32...+55 °C / -32...+70 °C
• Wilgotność (bez kondensacji): < 95% r.h.
• Oś przepustnicy: okrągła 8...25,6 mm / kwadrat 6...18 mm
• Minimalna długość osi: 20 mm
• Wymiary: 100 x 300 x 67,5 mm
• Masa: 2 kg

Montaż

• Przeznaczony do osi przepustnicy: okrągłej 8...25,6 mm lub kwadratowej 6...18 mm.
• Minimalna długość osi: 20 mm.
• Zakres ruchu można dopasować poprzez mechaniczne ograniczenie kąta obrotu (co 5°).

Podsumowanie

Siemens GIB135.1E to solidny, obrotowy siłownik do przepustnic powietrza z 3-stawnym sterowaniem i zasilaniem 24 V AC, oferujący wysoki moment 35 Nm oraz stopień ochrony IP54. Dzięki samocentrującemu adapterowi osi, regulowanemu mechanicznie zakresowi pracy i wbudowanemu potencjometrowi sprzężenia zwrotnego 1 kΩ, sprawdza się w aplikacjach HVAC wymagających pewnego napędu przepustnic i wygodnej realizacji sygnału zwrotnego położenia.
