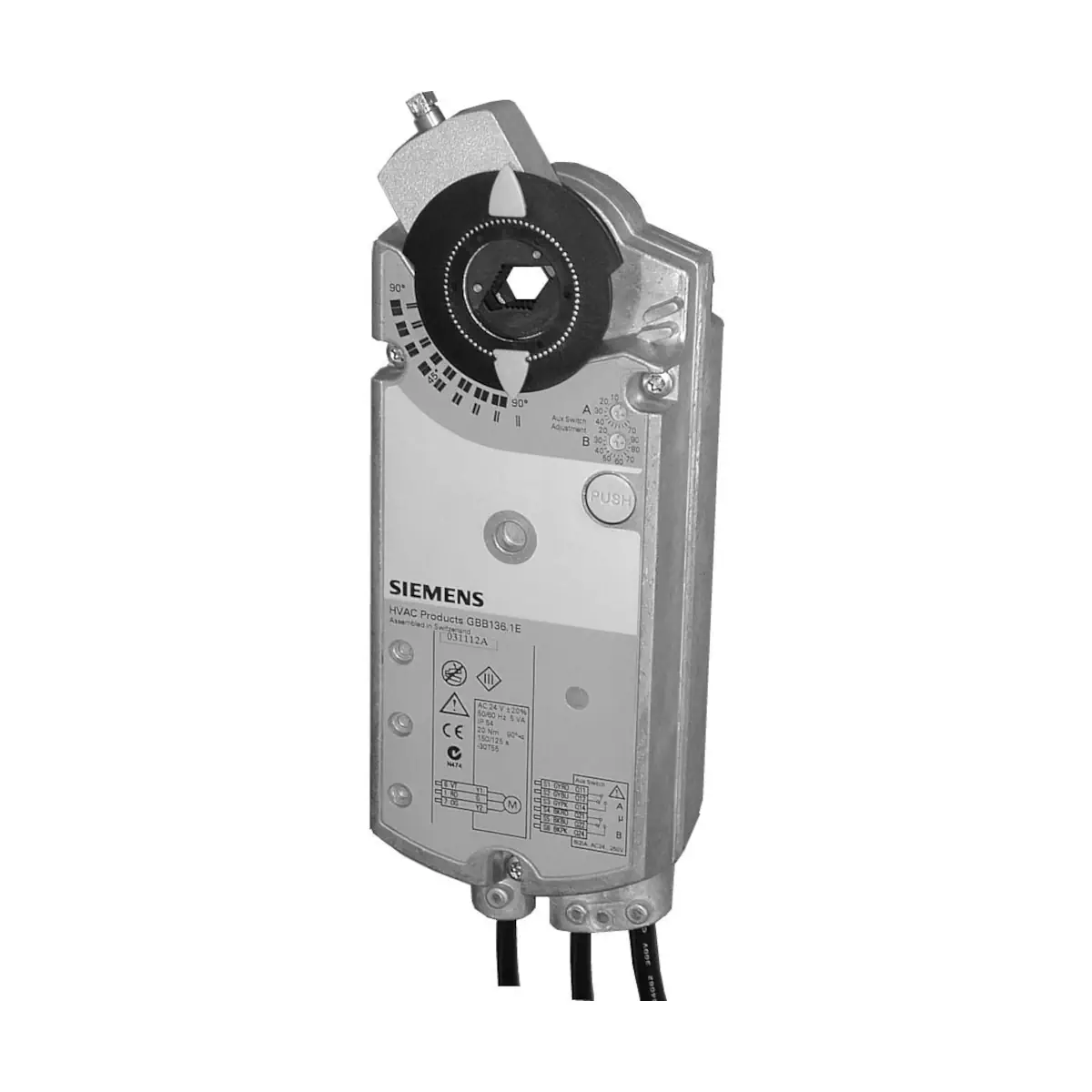

GIB166.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 0..10 [V], 24 [V] AC, 150 [s], 2 styki pomocnicze

Siemens GIB166.1E to elektroniczny siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do sterowania modulacyjnego sygnałem DC 0/2...10 V. Zapewnia moment nominalny 35 Nm i pracuje z zasilaniem AC 24 V lub DC 24 V, dzięki czemu sprawdza się w instalacjach wentylacji i klimatyzacji (HVAC) do regulacji i odcinania przepustnic (orientacyjnie do ok. 6 m² powierzchni przepustnicy – zgodnie z danymi producenta przepustnicy).

Najważniejsze cechy

• Producent: Siemens
• Model: GIB166.1E
• Nr katalogowy (Stock no.): S55499-D345
• Typ: siłownik obrotowy do przepustnic powietrza
• Sterowanie: modulacyjne
• Sygnał wejściowy Y: DC 0/2...10 V
• Zasilanie: AC 24 V ±20% (19,2...28,8 V), 50/60 Hz lub DC 24 V ±20% (19,2...28,8 V)
• Moment obrotowy: 35 Nm (nominalny), 53 Nm (maks. zablokowany)
• Kąt obrotu: 90° (nominalny), maks. 95° ±2°
• Czas przestawienia (90°): 150 s
• Mechaniczne ograniczenie kąta: skokowo co 5°
• Samoadaptacja zakresu kąta obrotu: tak (automatyczne wyznaczanie mechanicznych położeń krańcowych)
• Wskaźnik położenia: mechaniczny oraz elektryczny (wyjście DC 0...10 V)
• Wyłączniki pomocnicze: 2 szt. (A i B), nastawy niezależne co 5° w zakresie 5...90°
• Okablowanie: fabryczny przewód przyłączeniowy 0,9 m (0,75 mm²)
• Stopień ochrony obudowy: IP54
• Obudowa: odlew aluminiowy

Zastosowanie

GIB166.1E jest przeznaczony do pracy w instalacjach wentylacji i klimatyzacji, gdzie realizuje płynną regulację położenia przepustnicy na podstawie sygnału DC 0/2...10 V. Siłownik służy do regulacji oraz odcinania przepustnic powietrza (orientacyjnie do ok. 6 m², z uwzględnieniem zaleceń producenta przepustnicy).

Funkcje i działanie

Sterowanie modulacyjne (DC 0/2...10 V)

• Wejście Y (DC 0/2...10 V): steruje pozycją przepustnicy w zakresie pracy siłownika.
• Podtrzymanie położenia: siłownik pozostaje w położeniu przy stałej wartości sygnału pozycjonującego oraz w przypadku zaniku zasilania.

Samoadaptacja zakresu kąta obrotu

• Siłownik automatycznie określa mechaniczne położenia krańcowe zakresu obrotu.
• Charakterystyka (Uo, ΔU) jest odwzorowywana na wyliczony zakres kąta obrotu.
• Funkcja działa przy podłączeniu zasilania do DIL switch 2 (samoadaptacja).

Wskaźnik położenia (wyjście U)

• Wyjście U: DC 0...10 V proporcjonalne do kąta obrotu (maks. prąd wyjściowy DC ±1 mA).
• Kierunek (odwrócony / nieodwrócony) dla wyjścia U zależy od ustawienia przełącznika DIL.

Wyłączniki pomocnicze A i B

• Zakres nastaw: 5...90° co 5° (nastawy niezależne dla A i B).
• Nastawy fabryczne: switch A = 5°, switch B = 85°.
• Parametry styków: AC 24...250 V lub DC 12...30 V; obciążalność: 6 A (rezystancyjne) / 2 A (indukcyjne) dla AC, 4 A (rezystancyjne) / 2 A (indukcyjne) dla DC 30 V, 0,8 A (rezystancyjne) / 0,5 A (indukcyjne) dla DC 60 V.

Ręczne przestawianie

• Możliwe dzięki przyciskowi rozsprzęglenia przekładni (gear train disengagement button).

Podłączenie elektryczne (przewody fabryczne)

• Długość przewodu: 0,9 m
• Przekrój przewodu: 0,75 mm²
• Dopuszczalna długość przewodów sygnałowych: 300 m
• Zasilanie: G (czerwony) / G0 (czarny)
• Wejście sterujące Y: przewód szary
• Wyjście położenia U: przewód różowy
• Wyłącznik pomocniczy A: S1 (wejście), S2 (NC), S3 (NO)
• Wyłącznik pomocniczy B: S4 (wejście), S5 (NC), S6 (NO)

Dane techniczne

• Zasilanie: AC 24 V ±20% / DC 24 V ±20%, 50/60 Hz
• Pobór mocy (praca): 2,7 VA / 1,9 W
• Pobór mocy (podtrzymanie): 0,9 VA / 0,6 W
• Wejście Y: DC 0/2...10 V, pobór 0,1 mA, R_we ≥ 100 kΩ
• Maks. dopuszczalne napięcie na wejściu: DC 35 V (ograniczane wewnętrznie do DC 10 V)
• Histereza (nie-regulowana charakterystyka): 60 mV
• Wyjście U: DC 0...10 V, maks. prąd DC ±1 mA
• Moment: 35 Nm (nom.), 53 Nm (max. zablokowany)
• Kąt obrotu: 90° (nom.), maks. 95° ±2°
• Czas obrotu 90°: 150 s
• Poziom mocy akustycznej: < 45 dB(A)
• Trwałość mechaniczna: 60 000 pełnych cykli, 5 000 000 cykli częściowych
• Stopień ochrony: IP54
• Warunki pracy: -32...55°C, wilgotność <95% r.h. (bez kondensacji), montaż wewnątrz – miejsce osłonięte od warunków atmosferycznych
• Obsługiwane wały przepustnicy: okrągłe 8...25,6 mm; kwadratowe (po przekątnej) 6...18 mm; min. długość 20 mm; twardość <300 HV
• Masa: maks. 2,35 kg (z wyłącznikami pomocniczymi)

Podsumowanie

Siemens GIB166.1E to wytrzymały siłownik obrotowy 35 Nm do przepustnic powietrza, z modulacyjnym sterowaniem DC 0/2...10 V, zasilany AC/DC 24 V. Oferuje samoadaptację zakresu obrotu, wyjście sygnału położenia DC 0...10 V oraz 2 regulowane wyłączniki pomocnicze, co ułatwia realizację funkcji dodatkowych i integrację z automatyką HVAC.
