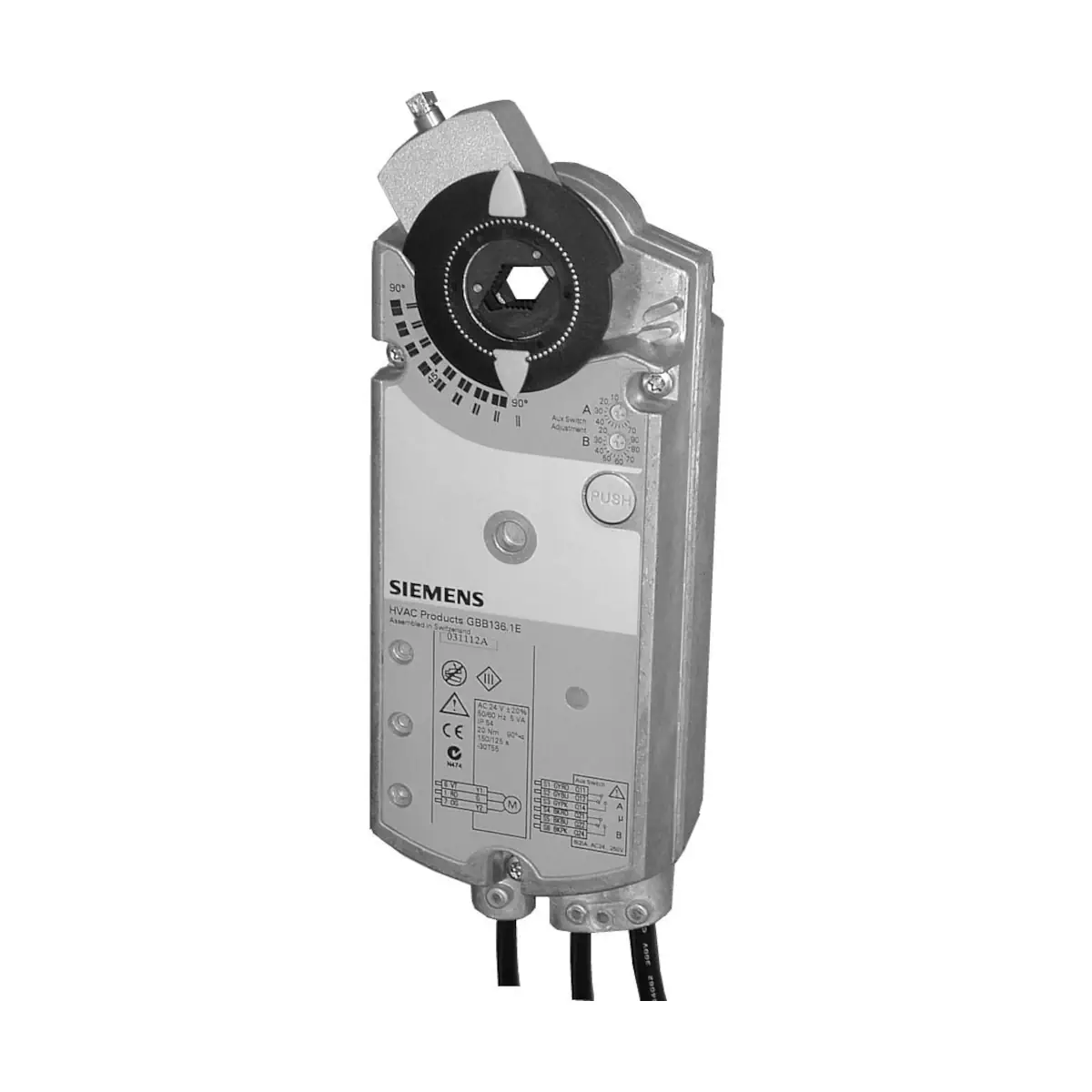

GIB161.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 0..10 [V], 24 [V] AC, 150 [s]

Siemens GIB161.1E to elektroniczny siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do pracy w instalacjach wentylacji i klimatyzacji (HVAC). Zapewnia moment nominalny 35 Nm i sterowanie modulacyjne sygnałem DC 0/2...10 V, przy zasilaniu AC 24 V lub DC 24 V. Siłownik jest fabrycznie okablowany (przewód 0,9 m), posiada mechaniczną oraz elektryczną sygnalizację położenia i funkcję samoadaptacji zakresu obrotu (automatyczne wyznaczenie położeń krańcowych).

Najważniejsze cechy

• Producent: Siemens
• Model: GIB161.1E
• Nr katalogowy (Stock no.): S55499-D342
• Typ: elektroniczny siłownik obrotowy do przepustnic powietrza
• Zastosowanie: regulacja i odcinanie przepustnic w instalacjach wentylacji i klimatyzacji; dla powierzchni przepustnicy do ok. 6 m² (wartość orientacyjna – zgodnie z danymi producenta przepustnicy)
• Zasilanie: AC 24 V ~ ±20% lub DC 24 V ⎓ ±20%, 50/60 Hz
• Sygnał sterujący (wejście Y): DC 0/2...10 V ⎓
• Sygnalizacja położenia (wyjście U): DC 0...10 V ⎓ proporcjonalnie do kąta obrotu
• Moment obrotowy nominalny: 35 Nm (maks. zablokowania 53 Nm)
• Kąt obrotu: nominalnie 90° (z wskaźnikiem położenia); maks. mechanicznie ograniczany 95° ± 2°
• Czas przestawienia 90°: 150 s
• Samoadaptacja zakresu obrotu: automatyczne określenie mechanicznych położeń krańcowych (funkcja aktywna po podłączeniu zasilania do odpowiedniego ustawienia przełącznika DIL)
• Ograniczenie kąta: mechaniczne, w krokach co 5°
• Ręczne przestawianie: przyciskiem rozłączenia przekładni (gear train disengagement)
• Obudowa: lekka, wytrzymała odlewana z aluminium
• Stopień ochrony: IP54
• Poziom mocy akustycznej: < 45 dB(A) (dla czasu pozycjonowania 150 s)
• Wykonanie: silnik bezszczotkowy, przekładnia bezobsługowa; siłownik odporny na przeciążenia

Zastosowanie

GIB161.1E jest przeznaczony do sterowania przepustnicami powietrza w centralach i układach HVAC, gdzie wymagane jest płynne pozycjonowanie (regulacja) w oparciu o sygnał analogowy DC 0/2...10 V. Rozwiązanie sprawdza się m.in. w układach regulacji przepływu powietrza, mieszania, obejścia (bypass) oraz w funkcjach odcinania z kontrolą położenia.

Funkcje i działanie

Sterowanie modulacyjne (DC 0/2...10 V)

• Wejście Y: siłownik ustawia kąt obrotu proporcjonalnie do sygnału DC 0/2...10 V.
• Utrzymanie położenia: siłownik pozostaje w aktualnym położeniu przy stałej wartości sygnału; w przypadku zaniku zasilania pozostaje w położeniu osiągniętym (brak sprężyny powrotnej).

Samoadaptacja zakresu obrotu

• Siłownik automatycznie wyznacza mechaniczne położenia krańcowe dla zakresu obrotu.
• Charakterystyka sterowania jest odwzorowywana na obliczony zakres kąta obrotu.
• Funkcja samoadaptacji działa po ustawieniu/przełączeniu odpowiedniej opcji na przełączniku DIL zgodnie z wymaganiami instalacji.

Wskazanie położenia (mechaniczne i elektryczne)

• Mechaniczny wskaźnik położenia pokazuje aktualny kąt obrotu.
• Wyjście U: generuje napięcie DC 0...10 V proporcjonalne do kąta obrotu.
• Kierunek charakterystyki wyjścia (odwrócona/nieodwrócona) wynika z ustawienia przełącznika DIL.

Podłączenie elektryczne i okablowanie

• Przewód przyłączeniowy: fabrycznie podłączony, 0,9 m, przekrój 0,75 mm²
• Dopuszczalna długość przewodów sygnałowych: 300 m
• Zasilanie: G (system potential) / G0 (system neutral)
• Wejście sterujące: Y (sygnał DC 0/2...10 V) względem G0
• Wyjście położenia: U (DC 0...10 V) względem G0
• Oznaczenia żył (AC 24 V / DC 24 V): G – czerwony, G0 – czarny, Y – szary, U – różowy

Dane techniczne

• Zasilanie: AC 24 V ~ ±20% (19,2...28,8 V) / DC 24 V ⎓ ±20% (19,2...28,8 V)
• Częstotliwość: 50/60 Hz
• Pobór mocy (ruch): 2,7 VA / 1,9 W
• Pobór mocy (podtrzymanie): 0,9 VA / 0,6 W
• Moment obrotowy: nominalny 35 Nm; maks. (zablokowania) 53 Nm
• Kąt obrotu: 90° nominalnie; do 95° ±2° (mechanicznie ograniczany)
• Czas przestawienia: 150 s / 90°
• Poziom mocy akustycznej: <45 dB(A)
• Wejście Y: DC 0/2...10 V, pobór 0,1 mA, rezystancja wejściowa ≥100 kΩ
• Maks. dopuszczalne napięcie wejściowe: DC 35 V (ograniczane wewnętrznie do DC 10 V)
• Wyjście U: DC 0...10 V, maks. prąd wyjściowy DC ±1 mA
• Stopień ochrony: IP54
• Klasa ochronności (EN 60730): III (dla AC 24 V / DC 24 V)
• Warunki pracy: wnętrza, miejsce chronione przed warunkami atmosferycznymi; -32...55°C, wilgotność <95% r.h. (bez kondensacji)
• Żywotność mechaniczna: pełne cykle 60 000; cykle częściowe 5 000 000
• Trzpień/pręt przepustnicy: okrągły 8...25,6 mm; kwadratowy (przekątna) 6...18 mm; min. długość 20 mm; twardość <300 HV
• Masa: maks. 2,2 kg (bez opakowania)

Montaż

• Ograniczenie kąta obrotu: możliwe mechanicznie w krokach co 5°, w zakresie roboczym do 90°.
• Ręczne ustawienie: możliwe po wciśnięciu przycisku rozłączenia przekładni.
• Dobór wału przepustnicy: należy stosować średnice odpowiednie do powierzchni przepustnicy oraz materiały jakościowe typowe dla branży.

Podsumowanie

Siemens GIB161.1E to solidny siłownik obrotowy 35 Nm do przepustnic powietrza, zasilany AC/DC 24 V i sterowany DC 0/2...10 V. Oferuje samoadaptację zakresu obrotu, mechaniczne i elektryczne wskazanie położenia (wyjście U: DC 0...10 V), okablowanie 0,9 m oraz obudowę IP54 – dzięki czemu jest praktycznym wyborem do precyzyjnej regulacji przepływu powietrza w HVAC.
