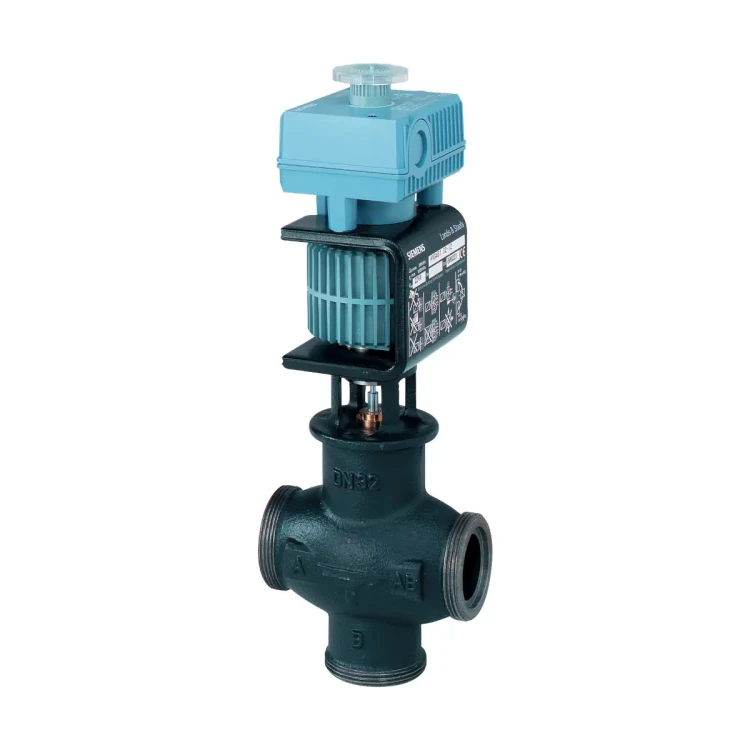

MXG461.15-0.6 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN15, kvs 0,6 [m3/h], przyłącza G1B

MXG461.15-0.6 to trójdrogowy zawór regulacyjny PN16 z wbudowanym siłownikiem magnetycznym serii ACVATIX, przeznaczony do precyzyjnej regulacji przepływu wody chłodniczej i niskotemperaturowej wody grzewczej w obiegach zamkniętych. Gwintowany korpus DN 15 z współczynnikiem kVS = 0,6 m³/h, bardzo krótki czas przebiegu < 2 s, wysoka rozdzielczość skoku 1 : 1000 oraz zasilanie 24 V AC/DC z ciągłym sterowaniem 0/2...10 V DC lub 4...20 mA DC sprawiają, że jest to idealne rozwiązanie do szybkiej i dokładnej regulacji w nowoczesnych instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: MXG461.15-0.6
• Typ: trójdrogowy zawór regulacyjny PN16 z gwintowanymi przyłączami i siłownikiem magnetycznym
• Zastosowanie medium: woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Średnica nominalna DN: 15
• Współczynnik przepływu kVS: 0,6 m³/h
• Ciśnienie nominalne: PN16 (dopuszczalne ciśnienie robocze 1 MPa / 10 bar)
• Maks. różnica ciśnień: ∆p_max = 300 kPa, ∆p_S = 300 kPa
• Napięcie zasilające: 24 V AC/DC ±20%, 45...65 Hz (SELV / PELV lub klasa 2)
• Sygnał sterujący: wybierany 0/2...10 V DC lub 4...20 mA DC (napięciowy lub prądowy)
• Sygnał zwrotny położenia: 0...10 V DC (obciążenie > 500 Ω)
• Czas przebiegu: < 2 s
• Charakterystyka zaworu: wybierana – liniowa lub stałoprocentowa (ngl = 3,0 lub 5,3), zoptymalizowana przy małych otwarciach
• Funkcja bezpieczeństwa: przy braku zasilania kanał A → AB jest automatycznie zamknięty (sprężyna powrotna)
• Pomiar skoku: indukcyjny, beztarciowy; rozdzielczość skoku 1 : 1000, nieliniowość ±3% wartości końcowej
• Tryb sterowania: ciągły (regulacja proporcjonalna)
• Sterowanie ręczne: pokrętło z położeniami AUTO / MANUAL / OFF
• Sygnalizacja pracy: dwukolorowa dioda LED (zielona / czerwona) – tryb pracy, kalibracja, błędy
• Przyłącza hydrauliczne: gwint wewnętrzny Rp ½ oraz gwint zewnętrzny G1B (wg ISO 7-1 / ISO 228-1)
• Temperatura medium: 1...130 °C
• Pozycja montażu: od pionowej do poziomej
• Stopień ochrony obudowy: IP54 (z zastosowanym dławikiem kablowym M20)
• Materiał korpusu zaworu: żeliwo EN-GJL-250
• Grzybek: stal CrNi (X12CrNiS18 8)
• Gniazdo: mosiądz (CuZn39Pb3)
• Uszczelnienie trzpienia: EPDM (pierścień O-ring)
• Mieszki: tombak (CuSn6), brąz (CuSn9), stal CrNi
• Wymiary (DN 15): długość L1 = 80 mm, długość L4 (przy zastosowaniu jako zawór przelotowy) = 51 mm, wysokość H2 ≈ 240 mm
• Masa: ok. 3,8 kg
• Klasa bezpieczeństwa: III wg EN 60730, stopień zanieczyszczeń 2
• Eksploatacja bezobsługowa: małe tarcie, trwała budowa, brak konieczności okresowej konserwacji

Zastosowanie

MXG461.15-0.6 przeznaczony jest do regulacji przepływu wody chłodniczej oraz niskotemperaturowej wody grzewczej w zamkniętych obiegach instalacji HVAC. Dzięki zintegrowanemu siłownikowi magnetycznemu z regulacją ciągłą i bardzo szybkim czasem przebiegu sprawdza się wszędzie tam, gdzie wymagane są szybkie korekty przepływu i wysoka dokładność pozycjonowania.

• Regulacja instalacji wody chłodniczej i niskotemperaturowej wody grzewczej w obiegach zamkniętych.
• Praca jako zawór mieszający trójdrogowy (króćce A, B, AB) w typowych obiegach mieszających.
• Możliwość pracy jako zawór przelotowy dwudrogowy po zaślepieniu króćca B (kanał regulacyjny A → AB).
• Zastosowanie w obiegach mieszających z obejściem (np. ogrzewanie podłogowe), obiegach wtryskowych oraz innych układach regulacji temperatury wody.

Zawór może być stosowany wyłącznie jako mieszający lub przelotowy – nie może pełnić funkcji zaworu rozdzielającego. Należy bezwzględnie przestrzegać oznaczonego kierunku przepływu.

Funkcje i działanie

Siłownik magnetyczny i regulacja ciągła

• Sygnał sterujący z regulatora (0/2...10 V DC lub 4...20 mA DC) jest w module elektronicznym przekształcany w sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu siłownika.
• Powstające pole magnetyczne przemieszcza zworę wzdłuż skoku zaworu, przeciwdziałając sile sprężyny powrotnej i siłom hydraulicznym.
• Zwora przenosi ruch bezpośrednio na element zamykający zaworu, dzięki czemu szybkie zmiany obciążenia są korygowane szybko i dokładnie.
• Położenie zaworu jest mierzone indukcyjnie, bez tarcia, w sposób ciągły.
• Wbudowany regulator położenia zapewnia dokładną proporcjonalność między sygnałem sterującym Y a skokiem zaworu oraz generuje sygnał zwrotny położenia X (0...10 V DC).

Funkcja bezpieczeństwa – sprężyna powrotna

• Zawór wyposażony jest w sprężynę powrotną.
• Po przerwaniu sygnału sterującego lub po awarii / wyłączeniu napięcia zasilającego kanał regulacyjny A → AB zostaje automatycznie zamknięty.
• Położenie zaworu w stanie bez zasilania: A → AB zamknięte (pozycja bezpieczeństwa).

Konfiguracja przełącznikami DIL

W module elektroniki znajdują się przełączniki DIL, które umożliwiają dostosowanie charakterystyki pracy zaworu do aplikacji:

• Wybór charakterystyki zaworu: liniowa lub stałoprocentowa.
• Wybór zakresu sygnału sterującego Y: 0...10 V DC lub 2...10 V DC / 4...20 mA DC.
• Wybór rodzaju sygnału: napięciowy [V] lub prądowy [mA].
• Wybór nachylenia charakterystyki stałoprocentowej: ngl = 3,0 lub ngl = 5,3.

Ustawienia fabryczne obejmują sygnał sterujący 0...10 V DC. Charakterystyka zaworu fabrycznie ustawiona jest jako stałoprocentowa (zgodnie z informacją w sekcji schematów połączeń).

Sterowanie nadrzędne (wejście YF) i priorytety

• Wejście YF umożliwia sterowanie nadrzędne:
• YF niepodłączone – zawór sterowany jest wyłącznie sygnałem Y.
• YF połączone z G – zawór otwarty na maksimum (kanał A → AB całkowicie otwarty).
• YF połączone z G0 – zawór zamknięty (kanał A → AB zamknięty).

Priorytet sygnałów:

• 1. Pokrętło sterowania ręcznego (MANUAL / OFF)
• 2. Sterowanie nadrzędne YF
• 3. Sygnał sterujący Y z regulatora

Kalibracja i sygnalizacja LED

• Zawór jest fabrycznie skalibrowany na położenia 0% i 100% skoku.
• W przypadku wystąpienia nieszczelności w pozycji zamkniętej (0% skoku) układ można szybko skalibrować ponownie:
  • ustawić pokrętło w położeniu AUTO,
  • nacisnąć przycisk kalibracji w otworze w module elektroniki (narzędzie o średnicy ok. 2 mm),
  • w trakcie kalibracji zielona dioda LED miga (ok. 10 s); zawór zostaje krótko zamknięty, następnie całkowicie otwarty i ustawiony zgodnie z sygnałem sterującym.
• Po wymianie modułu elektronicznego kalibrację należy przeprowadzić ponownie.

Dwubarwna dioda LED (widoczna po zdjęciu pokrywy modułu elektronicznego) sygnalizuje stan pracy:

• Zielona – świeci ciągle: normalna praca w trybie regulacji (AUTO, bez błędów).
• Zielona – miga: tryb kalibracji lub sterowanie ręczne / OFF.
• Czerwona – świeci ciągle: błąd kalibracji lub błąd wewnętrzny elektroniki (zalecana ponowna kalibracja, a w razie potrzeby wymiana modułu elektronicznego).
• Czerwona – miga: awaria zasilania (napięcie lub częstotliwość poza dopuszczalnym zakresem) lub zablokowany zawór.
• LED zgaszona: brak zasilania lub awaria elektroniki (należy sprawdzić zasilanie i okablowanie, ewentualnie wymienić moduł elektroniczny).

Sterowanie ręczne

• MANUAL:
  • Wcisnąć pokrętło i obrócić je zgodnie z ruchem wskazówek zegara do położenia MANUAL.
  • Kanał A → AB zostaje ręcznie otwarty do pozycji między ok. 80% a 100% pełnego skoku (w zależności od DN).
  • Sygnał sterujący z regulatora jest odłączony, a zielona dioda LED miga.
• OFF:
  • Wcisnąć pokrętło i obrócić je przeciwnie do ruchu wskazówek zegara do położenia OFF.
  • Zawór zostaje zamknięty, sygnał sterujący jest odłączony, zielona dioda LED miga.
• AUTO:
  • Pokrętło nie jest wciśnięte; zawór pracuje automatycznie zgodnie z sygnałem sterującym Y.
  • Zielona dioda LED świeci światłem ciągłym.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC/DC ±20% (SELV / PELV lub klasa 2), 45...65 Hz.
• Typowy pobór mocy (P_med): ok. 5 W (dla zastosowań z charakterystyką stałoprocentową).
• Nominalna moc pozorna (S_NA): ok. 29 VA.
• Minimalna moc transformatora: ≥ 50 VA; minimalna moc zasilacza DC: ≥ 30 W.
• Minimalny wymagany bezpiecznik zwłoczny (IF): 3,15 A.
• Zewnętrzne zabezpieczenie linii (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D (EN 60898) bądź zasilacz z ograniczeniem prądu do maks. 10 A.
• Wejście sterujące Y:
  • 0/2...10 V DC, impedancja ≥ 100 kΩ,
  • 4...20 mA DC, impedancja 100 Ω.
• Wejście sterowania nadrzędnego YF: impedancja 22 kΩ; YF do G0 – zawór zamknięty, YF do G – zawór całkowicie otwarty.
• Wyjście sygnału zwrotnego X: 0...10 V DC, maks. obciążenie 2 mA // 100 pF, rezystancja obciążenia > 500 Ω.
• Doprowadzenie kabla: 2 otwory ∅ 20,5 mm pod dławiki M20 (dławiki nie są dostarczane w komplecie).
• Zaciski podłączeniowe: zaciski śrubowe do przewodów o przekroju 1,5…4 mm².
• Zalecane połączenie: preferowane połączenie 4‑żyłowe (oddzielne przewody zasilania i sygnału).
• Maksymalna długość kabla zasilającego (24 V AC/DC): przy 1,5 mm² – ok. 70 m, przy 2,5 mm² – ok. 110 m, przy 4,0 mm² – ok. 170 m.

Dane techniczne

• Model: MXG461.15-0.6
• Typ zaworu: trójdrogowy zawór mieszający / przelotowy z siłownikiem magnetycznym
• DN: 15
• kVS: 0,6 m³/h
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1 MPa (10 bar)
• Maks. różnica ciśnień: ∆p_max = 300 kPa (w całym zakresie skoku), ∆p_S = 300 kPa (ciśnienie zamykające)
• Poziom nieszczelności (∆p = 0,1 MPa): A → AB ≤ 0,02% kVS; B → AB < 0,2% kVS (zależnie od warunków pracy)
• Charakterystyka przepływu: liniowa lub stałoprocentowa (ngl = 3,0 lub 5,3), zgodnie z VDI / VDE 2173
• Medium: woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi
• Temperatura medium: 1...130 °C
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo ok. 3%
• Położenie przy braku zasilania: A → AB zamknięte
• Pozycja montażu: od pionowej do poziomej
• Tryb sterowania: ciągły
• Sterowanie ręczne: możliwe, do ok. 90% skoku (zakres 80…100% w zależności od DN)
• Stopień ochrony obudowy: IP54 wg EN 60529 (przy zastosowaniu dławika M20)
• Warunki otoczenia – praca: temperatura otoczenia –5...45 °C, wilgotność 5...95% r.h. (klasa klimatyczna 3K5 wg EN 60721-3-3)
• Transport / składowanie: temperatura –25...70 °C, wilgotność 5...95% r.h.
• Standard produktu: EN 60730-x (automatyczne regulatory elektryczne)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Odporność na wibracje: wg EN 6060068-2-6 (przyspieszenie 1 g, 1...100 Hz)

Montaż i wskazówki instalacyjne

• Zawór jest dostarczany jako trójdrogowy; może być zastosowany jako zawór przelotowy dwudrogowy po zaślepieniu króćca B za pomocą dostarczonej zaślepki i uszczelki (oraz nakrętki z zestawu śrubunków).
• Przyłącza gwintowane należy uszczelniać uszczelkami płaskimi z kompletu śrubunków; nie stosować pakuł konopnych.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności pracy.
• W celu ograniczenia hałasu przepływu i zapewnienia stabilnego profilu przepływu należy:
  • unikać w pobliżu zaworu redukcji średnic, ostrych kolan i krawędzi,
  • zapewnić prosty odcinek rurociągu o długości L ≥ 10 × DN, co najmniej 0,4 m,
  • zapewnić warunki przepływu bez kawitacji.
• Stopień ochrony IP54 obowiązuje przy zastosowaniu odpowiedniego dławika kablowego M20 oraz przy montażu zaworu w pozycji od pionowej do poziomej.
• Należy pozostawić minimalny odstęp montażowy wokół siłownika:
  • dla DN 15 – co najmniej 100 mm wolnej przestrzeni nad i po bokach siłownika / modułu elektronicznego.
• Siłownika nie wolno zakrywać izolacją termiczną.
• Przy instalacji należy przestrzegać lokalnych przepisów elektrycznych oraz podłączać zawór zgodnie ze schematem połączeń.
• Przed montażem lub demontażem modułu elektronicznego należy odłączyć zasilanie; po wymianie elektroniki wymagane jest ponowne uruchomienie procedury kalibracji.

Eksploatacja i serwis

• Zawór MXG461.15-0.6 jest bezobsługowy; dzięki małemu tarciu i trwałej konstrukcji nie wymaga okresowych przeglądów.
• Trzpień zaworu uszczelniony jest od strony zewnętrznej przez bezobsługową dławnicę.
• W przypadku zapalenia się czerwonej diody LED należy:
  • przeprowadzić kalibrację układu elektronicznego,
  • w razie utrzymywania się błędu – przewidzieć wymianę modułu elektronicznego.

Podsumowanie

Siemens MXG461.15-0.6 to kompaktowy, gwintowany zawór regulacyjny DN 15, PN16 z magnetycznym siłownikiem, zaprojektowany do bardzo szybkiej i precyzyjnej regulacji przepływu wody w instalacjach chłodniczych i niskotemperaturowych grzewczych. Szybki czas przebiegu < 2 s, wysoka rozdzielczość skoku 1 : 1000, wybierana charakterystyka (liniowa / stałoprocentowa), funkcja bezpieczeństwa z automatycznym zamknięciem A → AB przy zaniku zasilania, sygnał zwrotny położenia oraz możliwość sterowania ręcznego i ponownej kalibracji czynią z tego zaworu nowoczesny, trwały i bezobsługowy element regulacyjny do wymagających układów HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i wymianę modułu elektronicznego należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Urządzenie zasilane napięciem 24 V AC/DC ±20% (SELV/PELV). Przed montażem, demontażem lub pracami serwisowymi należy odłączyć zasilanie.
• W przypadku zasilania regulatora i zaworu z oddzielnych źródeł tylko jeden transformator może być uziemiony po stronie wtórnej.
• Instalacja hydrauliczna musi być uziemiona.
• Siłownik jest fabrycznie zamontowany na korpusie zaworu i nie może być demontowany.
• Zawór może być stosowany wyłącznie jako mieszający lub przelotowy, nigdy jako rozdzielający. Należy bezwzględnie przestrzegać kierunku przepływu.
• Przed zaworem należy zamontować filtr zanieczyszczeń, aby zwiększyć niezawodność pracy urządzenia.
• Nie dotykać gorących elementów. Siłownik podczas pracy może się nagrzewać.
• W stanie bez zasilania sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB. Podczas montażu, regulacji i serwisu należy uwzględnić możliwość samoczynnej zmiany położenia zaworu.
• Podłączenia elektryczne i sygnałowe należy wykonywać zgodnie ze schematem producenta. Nieprawidłowe okablowanie lub niewłaściwe napięcie zasilania mogą spowodować awarię urządzenia.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji od pionowej do poziomej. Dla zachowania stopnia ochrony IP54 wymagany jest dławik kablowy M20 (nie znajduje się w zestawie).
• Należy zachować minimalną wolną przestrzeń montażową wokół siłownika i modułu elektronicznego: co najmniej 100 mm nad urządzeniem i po bokach.
• Przy instalacji należy unikać warunków powodujących hałaśliwy przepływ i kawitację; zalecany jest prosty odcinek rurociągu o długości co najmniej 10 x DN, minimum 0,4 m.
• Połączeń gwintowych nie wolno uszczelniać pakułami konopnymi. Przyłącza gwintowane należy uszczelniać odpowiednimi uszczelkami płaskimi przewidzianymi przez producenta.
• Siłownika nie wolno zakrywać izolacją termiczną.
• W przypadku uszkodzenia elektroniki należy stosować wyłącznie dedykowany moduł zamienny ASE1 dla DN15...32 oraz po wymianie przeprowadzić kalibrację zgodnie z instrukcją producenta.
