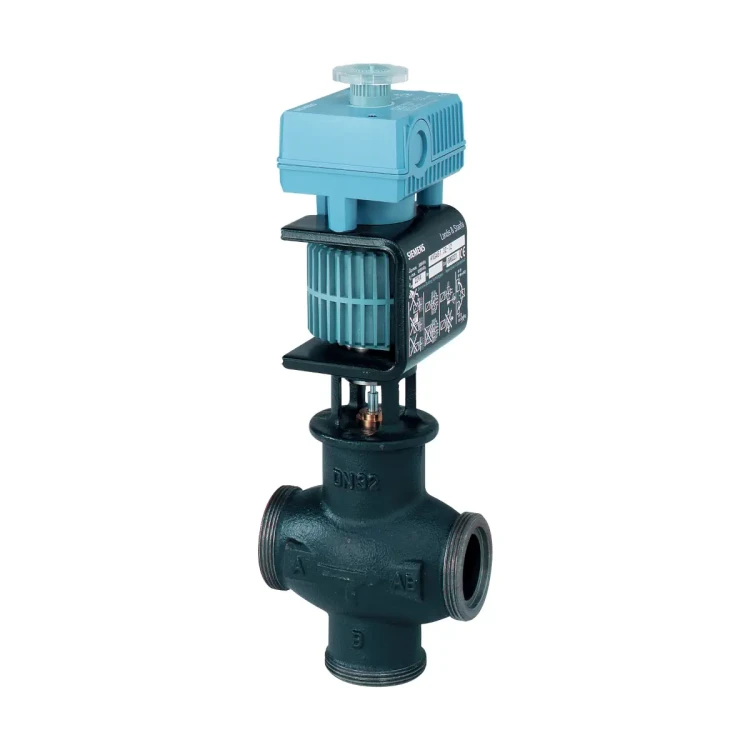

MXG461.25-8.0 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN25, kvs 8 [m3/h], przyłącza G1½B

MXG461.25-8.0 to trójdrogowy, gwintowany zawór regulacyjny PN16 z fabrycznie zamontowanym siłownikiem magnetycznym serii ACVATIX, przeznaczony do precyzyjnej regulacji przepływu wody chłodniczej i niskotemperaturowej wody grzewczej w obiegach zamkniętych. Zawór o średnicy DN 25 i współczynniku przepływu kVS = 8,0 m³/h oferuje bardzo krótki czas przebiegu < 2 s, wysoką rozdzielczość skoku 1 : 1000 oraz wybieraną charakterystykę regulacyjną (stałoprocentową lub liniową). Zasilanie 24 V AC/DC oraz sygnały sterujące 0/2...10 V DC lub 4...20 mA DC umożliwiają łatwą integrację z nowoczesnymi regulatorami automatyki budynkowej. Wbudowana sprężyna powrotna zapewnia funkcję bezpieczeństwa – przy zaniku zasilania kanał A → AB zostaje automatycznie zamknięty.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: MXG461.25-8.0
• Typ: trójdrogowy zawór regulacyjny gwintowany PN16 z wbudowanym siłownikiem magnetycznym
• Średnica nominalna DN: 25
• Współczynnik kVS: 8,0 m³/h (zimna woda 5…30 °C, przy Δp = 100 kPa)
• Ciśnienie nominalne: PN16, dopuszczalne ciśnienie robocze 1 MPa (10 bar)
• Maks. różnica ciśnienia w kanale regulacyjnym (Δpmax): 300 kPa
• Maks. ciśnienie zamykające (ΔpS): 300 kPa
• Medium: woda chłodnicza, niskotemperaturowa woda grzewcza, woda z dodatkiem środków przeciwzamarzaniowych (zalecana jakość wody wg VDI 2035)
• Zakres temperatury medium: 1…130 °C
• Zasilanie siłownika: 24 V AC / DC ±20 % (SELV / PELV, 45…65 Hz)
• Sygnał sterujący: wybierany 0…10 V DC, 2…10 V DC lub 4…20 mA DC
• Sygnał zwrotny położenia: 0…10 V DC (X, obciążenie > 500 Ω)
• Wejście sterowania nadrzędnego: YF (zamykanie lub pełne otwarcie niezależnie od sygnału regulacyjnego)
• Czas przebiegu: < 2 s (pełny skok)
• Położenie przy braku zasilania: kanał A → AB zamknięty (sprężyna powrotna)
• Charakterystyka regulacyjna zaworu: liniowa lub stałoprocentowa, ngl = 3,0 lub 5,3 (wybierane przełącznikami DIL)
• Pomiar skoku: bezstykowy, indukcyjny; rozdzielczość skoku 1 : 1000
• Poziom nieszczelności (A → AB): maks. 0,02 % kVS przy Δp = 0,1 MPa
• Poziom nieszczelności (B → AB): < 0,2 % kVS (zależnie od warunków pracy)
• Tryb pracy: regulacja ciągła
• Sterowanie ręczne: pokrętło z położeniami AUTO / MANUAL / OFF
• Sygnalizacja: dwubarwna dioda LED (zielona / czerwona) informująca o stanie pracy, kalibracji i błędach
• Stopień ochrony obudowy: IP54 (z zastosowanym dławikiem M20, nie wchodzi w zakres dostawy)
• Pozycja montażu: od pionowej do poziomej (siłownik nad zaworem)
• Przyłącza hydrauliczne: gwint wewnętrzny Rp1 wg ISO 7-1 oraz gwint zewnętrzny G1½B wg ISO 228-1 (dla śrubunków przyłączeniowych)
• Wymiary (DN25): L1 = 110 mm, L2 = 55 mm, L3 = 56,5 mm, L4 = 65 mm, wysokość H2 ≈ 270 mm
• Masa: ok. 4,7 kg
• Materiał korpusu zaworu: żeliwo EN-GJL-250
• Uszczelnienie trzpienia: EPDM (pierścień O-ring)
• Wykonanie bezobsługowe: małe tarcie, trwała konstrukcja, brak konieczności okresowej konserwacji

Zastosowanie

MXG461.25-8.0 jest trójdrogowym zaworem mieszającym lub przelotowym z wbudowanym siłownikiem magnetycznym, przeznaczonym do:

• regulacji instalacji wody chłodniczej w obiegach zamkniętych,
• regulacji niskotemperaturowej wody grzewczej,
• układów z wodą zawierającą środki przeciwzamarzaniowe, w zakresie lepkości kinematycznej ≤ 10 mm²/s.

Ze względu na krótki czas przebiegu, wysoką rozdzielczość skoku i ciągłą regulację, zawór jest szczególnie przydatny w aplikacjach wymagających szybkiej i dokładnej korekcji obciążenia po stronie wody chłodniczej i grzewczej. Może pracować jako zawór mieszający (A, B → AB) lub jako zawór przelotowy (po zaślepieniu króćca B).

Funkcje i działanie

Magnetyczny napęd z wbudowaną regulacją położenia

Sygnał sterujący z regulatora (0/2...10 V DC lub 4...20 mA DC) jest w elektronice siłownika przekształcany na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu. Położenie ruchomej zwory ustala się w wyniku równowagi sił (pole magnetyczne, sprężyna, siły hydrauliczne), a jej ruch przekazywany jest bezpośrednio na element zamykający zaworu. Dzięki temu:

• każda zmiana sygnału sterującego powoduje szybką reakcję i zmianę skoku zaworu,
• wewnętrzny regulator położenia zapewnia proporcjonalność między sygnałem wejściowym a skokiem,
• ciągły, indukcyjny pomiar skoku umożliwia generowanie sygnału zwrotnego położenia X (0…10 V DC).

Charakterystyka regulacyjna i konfiguracja DIL

W module elektroniki znajdują się przełączniki DIL, pozwalające dopasować działanie zaworu MXG461.25-8.0 do konkretnej aplikacji:

• Charakterystyka zaworu:
  • stałoprocentowa (V.log),
  • liniowa (V.lin) – ustawienie fabryczne.
• Sygnał sterujący Y:
  • 0…10 V DC – ustawienie fabryczne,
  • 2…10 V DC lub 4…20 mA DC.
• Rodzaj sygnału: napięciowy [V] (fabrycznie) lub prądowy [mA].
• Charakterystyka zaworu (ngl): 3,0 lub 5,3 (fabrycznie ngl = 5,3), optymalizowana w zakresie małych otwarć.

Dodatkowo, przy użyciu zewnętrznego interfejsu SEZ91.6 (opcjonalnie) możliwe jest sterowanie sygnałem 0…20 V DC Phs z odcięciem fazy.

Funkcja bezpieczeństwa – sprężyna powrotna

• Przy zaniku napięcia zasilającego lub przerwaniu sygnału sterującego, sprężyna powrotna automatycznie zamyka kanał A → AB.
• Zapewnia to bezpieczne zatrzymanie przepływu w kanale regulacyjnym w sytuacjach awaryjnych.
• Po przywróceniu zasilania napęd powraca do pracy sterowanej sygnałem Y.

Sterowanie nadrzędne YF

Wejście YF umożliwia nadrzędne sterowanie położeniem zaworu niezależnie od aktualnego sygnału Y:

• YF niepodłączone: zawór sterowany jest wyłącznie sygnałem Y.
• YF połączone z G: kanał regulacyjny A → AB zostaje całkowicie otwarty.
• YF połączone z G0: kanał regulacyjny A → AB zostaje zamknięty.

Priorytet sygnałów:

1. pokrętło sterowania ręcznego (MANUAL / OFF),
2. sterowanie nadrzędne YF,
3. sygnał wejściowy Y.

Sterowanie ręczne i kalibracja

Zawór MXG461.25-8.0 wyposażony jest w pokrętło sterowania ręcznego z trzema położeniami:

• AUTO: normalna praca automatyczna; dioda LED świeci na zielono.
• MANUAL: po wciśnięciu i obróceniu pokrętła zgodnie z ruchem wskazówek zegara kanał A → AB może zostać ręcznie otwarty do ok. 80…100 % skoku (w zależności od DN); zielona dioda LED miga, a sygnał z regulatora jest odłączony.
• OFF: po wciśnięciu i obróceniu pokrętła przeciwnie do ruchu wskazówek zegara zawór zostaje zamknięty; zielona dioda LED miga.

Zawory MX..461.. są fabrycznie skalibrowane dla położeń 0 % i 100 % skoku. W razie potrzeby (np. przy nieszczelności w położeniu zamkniętym) możliwa jest szybka ponowna kalibracja:

• ustawić pokrętło w położeniu AUTO,
• nacisnąć przycisk w otworze kalibracyjnym cienkim narzędziem (∅ ok. 2 mm),
• w czasie kalibracji dioda LED miga na zielono (ok. 10 s), zawór zostaje zamknięty, a następnie całkowicie otwarty.

Po wymianie modułu elektronicznego (ASE1 dla DN15…32) wymagana jest ponowna kalibracja w sposób opisany powyżej.

Sygnalizacja LED

Dwubarwna dioda LED w module elektroniki sygnalizuje stan pracy:

• zielona – świeci ciągle: normalny tryb regulacji, brak błędów, praca automatyczna,
• zielona – miga: kalibracja lub sterowanie ręczne (MANUAL / OFF),
• czerwona – świeci ciągle: błąd kalibracji lub błąd wewnętrzny (wymagana ponowna kalibracja lub wymiana modułu),
• czerwona – miga: awaria zasilania (napięcie / częstotliwość poza zakresem) lub zablokowany zawór,
• LED zgaszona: brak zasilania lub uszkodzenie elektroniki.

Montaż i instalacja

Montaż hydrauliczny

• Zawór fabrycznie dostarczany jest jako trójdrogowy (króćce A, B, AB) i może być stosowany:
  • jako zawór mieszający,
  • jako zawór przelotowy – po zaślepieniu króćca B.
• Dla zaworów gwintowanych MXG461.. zaślepienie króćca B wykonuje się przy użyciu:
  • zaślepki, uszczelki oraz nakrętki z kompletu śrubunków ALG..3 (np. ALG253 dla DN25).
• Przyłącza gwintowane uszczelnia się przy pomocy uszczelek płaskich z kompletu ALG..3.
• Nie stosować pakuł konopnych do uszczelniania połączeń gwintowych zaworu.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń dla zwiększenia niezawodności pracy.
• Aby ograniczyć hałas przepływu, w pobliżu zaworu należy unikać gwałtownych zmian przekrojów, kolan, ostrych krawędzi – zalecany jest odcinek prosty L ≥ 10 × DN, co najmniej 0,4 m.
• Należy zapewnić warunki przepływu bez kawitacji.
• Zawór może być stosowany wyłącznie jako mieszający lub przelotowy – nigdy jako rozdzielający; należy bezwzględnie przestrzegać kierunku przepływu oznaczonego na korpusie.

Pozycja montażu i przestrzeń serwisowa

• Dopuszczalna pozycja robocza: od pionowej do poziomej (siłownik zamontowany nad zaworem).
• Stopień ochrony IP54 obowiązuje przy zastosowaniu odpowiedniego dławika kablowego M20 (nie jest elementem dostawy).
• Należy pozostawić wolną przestrzeń serwisową nad siłownikiem i po jego bokach – dla DN15…32 min. 100 mm.
• Siłownika nie wolno zakrywać izolacją termiczną.

Podłączenie elektryczne

• Dwa wejścia na dławiki kablowe: 2 × Ø 20,5 mm (dla dławików M20).
• Zaciski podłączeniowe: śrubowe, dla przewodów o przekroju 1,5…4 mm².
• Zasilanie: 24 V AC/DC ±20 %, zabezpieczone bezpiecznikiem zwłocznym 6…10 A lub wyłącznikiem nadprądowym (max. 13 A, charakterystyka B, C lub D wg EN 60898) bądź zasilaczem z ograniczeniem prądu do 10 A.
• Przewody prowadzić zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych oraz zgodnie ze schematem połączeń producenta.
• Zalecane jest połączenie 4-żyłowe (osobny przewód zasilający i sygnałowy) dla uzyskania optymalnej jakości regulacji.

Dane techniczne MXG461.25-8.0

• Typ zaworu: trójdrogowy zawór regulacyjny gwintowany z siłownikiem magnetycznym
• DN: 25
• kVS: 8,0 m³/h
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1 MPa (10 bar)
• Maks. różnica ciśnienia (Δpmax): 300 kPa
• Maks. ciśnienie zamykające (ΔpS): 300 kPa
• Medium: woda chłodnicza, woda grzewcza niskiej temperatury, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wg VDI 2035
• Temperatura medium: 1…130 °C
• Charakterystyka zaworu: liniowa lub stałoprocentowa, ngl = 3,0 lub 5,3 (wg VDI/VDE 2173)
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo ok. 3 %
• Położenie przy braku zasilania: A → AB zamknięte (sprężyna powrotna)
• Czas przebiegu: < 2 s
• Zasilanie: 24 V AC/DC ±20 % (SELV / PELV, klasa 2 – US)
• Typowy pobór mocy w aplikacji: wg tabeli doboru (czuwanie < 1 W przy zaworze zamkniętym)
• Sygnał sterujący Y: 0/2…10 V DC (impedancja ≥ 100 kΩ) lub 4…20 mA DC (impedancja 100 Ω)
• Wejście sterowania nadrzędnego YF: impedancja 22 kΩ; < 1 V AC (zamykanie), > 6 V AC (otwieranie)
• Sygnał zwrotny położenia X: 0…10 V DC, Imax 2 mA
• Pomiar skoku: indukcyjny, nieliniowość ± 3 % wartości końcowej
• Stopień ochrony: IP54 wg EN 60529 (z dławikiem M20)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Stopień zanieczyszczeń: 2 wg EN 60730
• Warunki otoczenia – praca: temperatura –5…45 °C, wilgotność 5…95 % r.h. (bez kondensacji), klasa klimatyczna 3K5 wg EN 60721-3-3
• Transport: –25…70 °C, 5…95 % r.h. (2K3)
• Składowanie: –5…45 °C, 5…95 % r.h. (1K3)
• Odporność na wibracje: wg EN 6060068-2-6 (1 g, 1…100 Hz)
• Korpus zaworu: żeliwo EN-GJL-250
• Grzybek: stal chromowo-niklowa (X12CrNiS18 8)
• Gniazdo: mosiądz (CuZn39Pb3)
• Uszczelnienie trzpienia: EPDM (O-ring)
• Mieszki: tombak (CuSn6), brąz (CuSn9), stal CrNi
• Waga (DN25): ok. 4,7 kg

Podsumowanie

Siemens MXG461.25-8.0 to kompaktowy, trójdrogowy zawór regulacyjny DN25, PN16 z wbudowanym siłownikiem magnetycznym 24 V AC/DC, zaprojektowany do szybkiej i precyzyjnej regulacji w instalacjach wody chłodniczej i niskotemperaturowej wody grzewczej. Krótki czas przebiegu (< 2 s), wysoka rozdzielczość skoku 1 : 1000, wybieralna charakterystyka zaworu (stałoprocentowa / liniowa), sygnał zwrotny położenia 0…10 V DC oraz funkcja bezpieczeństwa (sprężyna powrotna – A → AB zamknięte przy zaniku zasilania) czynią z niego nowoczesny i niezawodny element automatyki wodnych układów HVAC. Bezobsługowa konstrukcja i solidne materiały (żeliwny korpus, uszczelnienie EPDM) zapewniają długotrwałą, bezawaryjną pracę w wymagających instalacjach przemysłowych i budynkowych.
