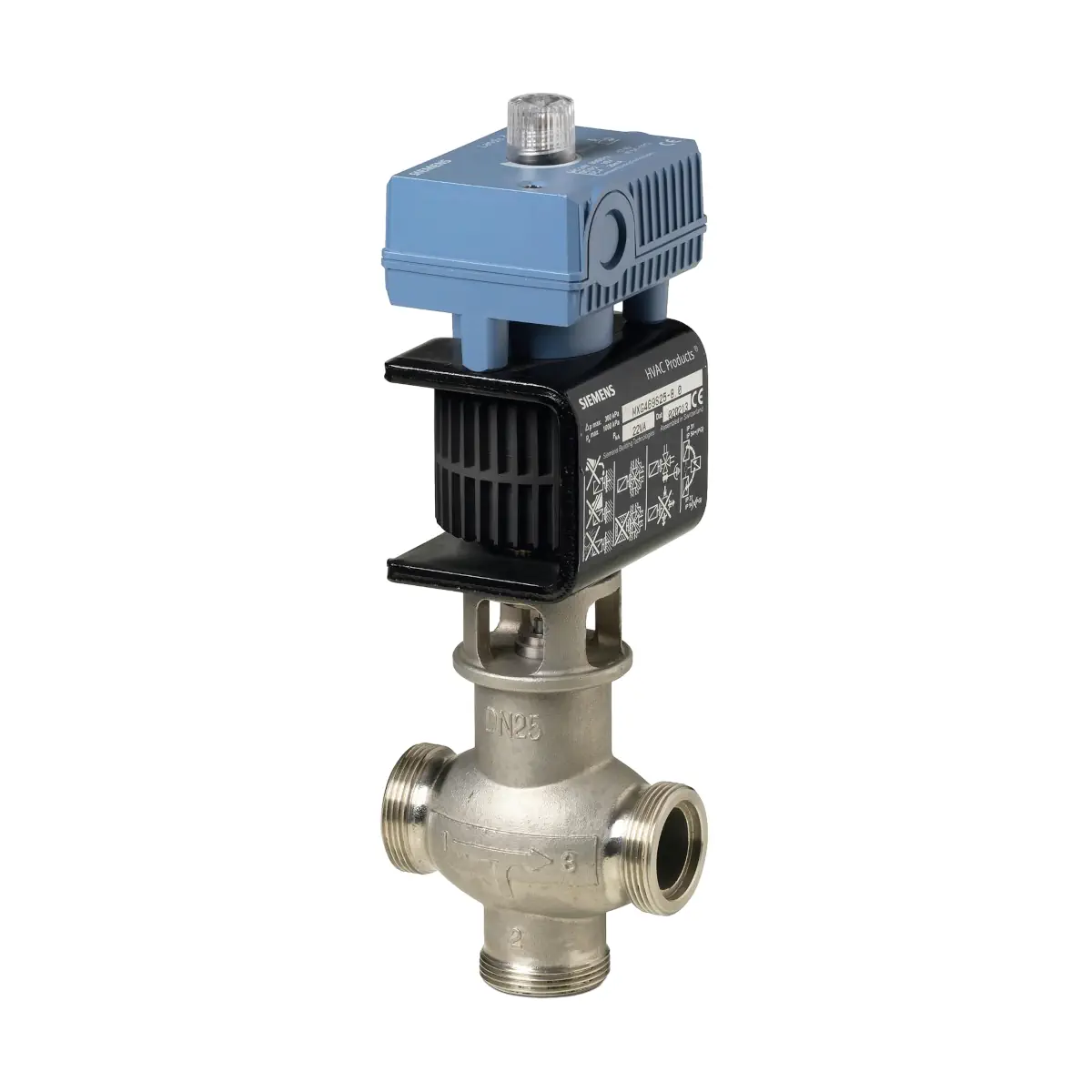

MXG461S15-1.5 Zawór mieszający/przelotowy ze stali nierdzewnej z siłownikiem magnetycznym, PN16, DN15, kvs 1,5 [m3/h], przyłącza G1B

MXG461S15-1.5 to zawór regulacyjny PN16 z fabrycznie montowanym siłownikiem magnetycznym, przeznaczony do precyzyjnej regulacji ciągłej w instalacjach HVAC. Jest to zawór gwintowany DN15 o przepływie nominalnym k_VS = 1,5 m³/h, zasilany 24 V AC/DC i sterowany sygnałem 0/2...10 V DC lub 4...20 mA DC. Dzięki krótkiemu czasowi przebiegu (< 2 s) i wysokiej rozdzielczości skoku (1 : 1000) zawór sprawdza się w układach o wysokich wymaganiach regulacji – zarówno w obiegach otwartych, jak i zamkniętych.

Najważniejsze cechy

• Producent: Siemens (ACVATIX™)
• Model: MXG461S15-1.5
• Typ: zawór regulacyjny PN16 z siłownikiem magnetycznym (korpus ze stali nierdzewnej)
• Średnica nominalna: DN15
• Przyłącza: gwint zewnętrzny G 1B (ISO 228-1), gwint wewnętrzny Rp ½ (ISO 7-1)
• k_VS: 1,5 m³/h
• ∆p_max / ∆p_s: 300 kPa / 300 kPa
• Zasilanie: 24 V AC/DC ±20% (SELV/PELV) lub 24 V AC/DC ±20% klasa 2 (US), 45...65 Hz
• Sygnał sterujący (Y): 0...10 V DC lub 2...10 V DC lub 4...20 mA DC
• Wybierana charakterystyka: liniowa lub stałoprocentowa (przełączniki DIL)
• Czas przebiegu: < 2 s
• Pomiar skoku: indukcyjny, beztarciowy
• Sygnał zwrotny położenia (X): 0...10 V DC
• Sprężyna powrotna: w stanie bez zasilania A → AB zamknięte
• Sterowanie ręczne: możliwe (otwarcie kanału A → AB do ok. 80...90% skoku, zależnie od DN)
• Materiały części mających styczność z czynnikiem: stal chromowo-niklowa
• Bezobsługowa konstrukcja: małe tarcie, trwała budowa, bez konieczności konserwacji

Zastosowanie

MXG461S15-1.5 jest zaworem regulacyjnym mieszającym lub przelotowym z fabrycznie zamontowanym siłownikiem magnetycznym i elektroniką do regulacji położenia oraz sygnalizacji zwrotnej położenia. Krótki czas przebiegu, wysoka rozdzielczość i szeroki zakres regulacji predysponują go do pracy w aplikacjach z ciągłą regulacją (tryb sterowania: ciągłe).

• Dopuszczalne czynniki: woda chłodnicza, woda zimna i gorąca, woda ze środkami przeciwzamarzaniowymi
• Woda demineralizowana: na zapytanie (zalecenie jakości wody wg VDI 2035)
• Temperatura czynnika: 1...130 °C

Budowa i działanie

Sygnał sterujący jest przetwarzany w module elektronicznym na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu. Powoduje to szybkie przemieszczenie zwory i bezpośrednie przeniesienie ruchu na element zamykający zaworu. Położenie trzpienia jest mierzone indukcyjnie w sposób ciągły, a wewnętrzny regulator położenia koryguje pozycję zaworu przy zakłóceniach w instalacji i generuje sygnał zwrotny położenia.

Po przerwaniu sygnału sterującego lub przy awarii/wyłączeniu zasilania, sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.

Sterowanie i konfiguracja

Wybór sygnału i charakterystyki (przełączniki DIL)

• Charakterystyka zaworu: stałoprocentowa lub liniowa
• Zakres wejścia Y: 0...10 V DC lub 2...10 V DC / 4...20 mA DC
• Rodzaj sygnału: napięciowy [V] lub prądowy [mA]
• Ustawienia fabryczne: charakterystyka liniowa, sygnał sterujący 0...10 V DC

Sterowanie nadrzędne (wejście YF)

• YF nie podłączone: zawór sterowany sygnałem Y
• YF połączone z G: kanał regulacyjny A → AB całkowicie otwarty
• YF połączone z G0: kanał regulacyjny A → AB zamknięty

Priorytet sygnału: 1) pokrętło (MANUAL/OFF), 2) wejście YF, 3) wejście Y.

Sterowanie ręczne

• MANUAL: wcisnąć pokrętło i obrócić zgodnie z ruchem wskazówek zegara – otwarcie kanału A → AB do położenia między 80% i 90% skoku (zależnie od DN); odłączenie sterowania z regulatora (zielona dioda LED miga)
• OFF: wcisnąć pokrętło i obrócić przeciwnie do ruchu wskazówek zegara – zawór zamknięty (zielona dioda LED miga)
• AUTO: pokrętło w pozycji AUTO (niewciśnięte) – sterowanie automatyczne (zielona dioda LED świeci)

Kalibracja i sygnalizacja

Zawór jest fabrycznie kalibrowany w położeniach 0% i 100% skoku. Jeśli podczas uruchomienia wystąpi nieszczelność w kanale A → AB w położeniu 0% skoku, możliwa jest szybka ponowna kalibracja: pokrętło w pozycji AUTO, a następnie jednorazowe naciśnięcie przycisku w otworze kalibracyjnym (dioda LED miga na zielono ok. 10 s).

• LED zielona (świeci): tryb regulacji, praca normalna
• LED zielona (miga): kalibracja lub sterowanie ręczne
• LED czerwona (świeci): błąd kalibracji lub błąd wewnętrzny
• LED czerwona (miga): awaria zasilania (poza zakresem częstotliwości/napięcia) lub zablokowany zawór
• LED zgaszona: brak zasilania lub awaria elektroniki

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC/DC
• Zaciski: zaciski śrubowe dla przewodów 1,5…4 mm²
• Doprowadzenie kabla: 2 × Ø 20,5 mm (pod dławik M20)
• Zalecenie: dla optymalnej regulacji preferowane jest połączenie 4-żyłowe
• Maksymalna długość kabla (24 V AC/DC, połączenie 4-żyłowe):
  • przewód 1,5 mm²: 70 m
  • przewód 2,5 mm²: 110 m
  • przewód 4,0 mm²: 170 m
• Dodatkowo: przy połączeniu 4-żyłowym dopuszczalna długość oddzielnego kabla sygnałowego miedzianego 1,5 mm² wynosi 200 m

Dane techniczne (MXG461S15-1.5)

• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1 MPa (10 bar)
• ∆p_max / ∆p_s: 300 kPa / 300 kPa
• k_VS: 1,5 m³/h
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo 3%
• Poziom nieszczelności (∆p = 0,1 MPa): A → AB < 0,02% k_VS; B → AB < 0,2% k_VS (zależnie od warunków pracy)
• Czas przebiegu: < 2 s
• Sygnał wejściowy Y: 0/2...10 V DC lub 4...20 mA DC
• Impedancja wejścia Y: dla 0/2...10 V DC ≥ 100 kΩ; dla 4...20 mA DC 100 Ω
• Sygnał zwrotny X: 0...10 V DC; rezystancja obciążenia > 5 kΩ; maks. obciążenie 2 mA // 100 pF
• Nieliniowość: ±3% wartości końcowej
• Moc pozorna (S_A): 29 VA
• Pobór mocy w czuwaniu: < 2 W (zawór zamknięty)
• Minimalna moc transformatora: 50 VA
• Wymagany bezpiecznik zwłoczny (I_N): 3,15 A
• Pozycja montażu: pionowa do poziomej (uwaga na stopień ochrony)
• Stopień ochrony obudowy: IP54 (w pozycji pionowej do poziomej) z dławikiem kablowym M20 (niezawartym w dostawie)
• Materiały: korpus – odlew ze stali CrNi (1.4581); gniazdo/zawór wewnętrzny/grzybek – stal CrNi; uszczelnienie trzpienia – EPDM (O-ring)

Montaż i wymiary

• Kierunek przepływu: przestrzegać A → AB
• Funkcja zaworu: może być stosowany wyłącznie jako mieszający lub przelotowy (nigdy jako rozdzielający)
• Zastosowanie jako przelotowy: możliwe po zaślepieniu króćca B
• Wymiary (mm): L1 80, L2 40, L3 42,5, L4 51 (przy zastosowaniu jako przelotowy), H2 240, H min. 100, E 80, F 100
• Masa: 3,8 kg (z opakowaniem)
• Wskazówki montażowe: nie stosować pakuł konopnych do uszczelniania połączeń gwintowych; siłownika nie wolno zakrywać izolacją termiczną; przyłącza uszczelniane uszczelkami płaskimi dostarczanymi z zaworem

Dostawa i serwis

• Siłownik jest fabrycznie montowany na korpusie zaworu i nie może być demontowany.
• Zawór dostarczany jest z zaślepką ze stali chromowo-niklowej oraz 3 uszczelkami.
• Śrubunki podłączeniowe (zgodne z ISO 49 / DIN 2950) muszą być dostarczone przez instalatora.
• W przypadku uszkodzenia elektroniki, należy zastosować zamienny moduł elektroniczny ASE1 (po wymianie wymagana jest kalibracja).

Podsumowanie

Siemens MXG461S15-1.5 to szybki i precyzyjny zawór regulacyjny DN15 (PN16) z magnetycznym siłownikiem, zasilaniem 24 V AC/DC oraz sterowaniem 0/2...10 V lub 4...20 mA. Wysoka rozdzielczość skoku, wybierana charakterystyka (liniowa/stałoprocentowa), sprężyna powrotna (A → AB zamknięte bez zasilania) oraz sygnał zwrotny położenia 0...10 V DC czynią go solidnym rozwiązaniem do wymagających układów regulacji przepływu w instalacjach grzewczych i chłodniczych.
