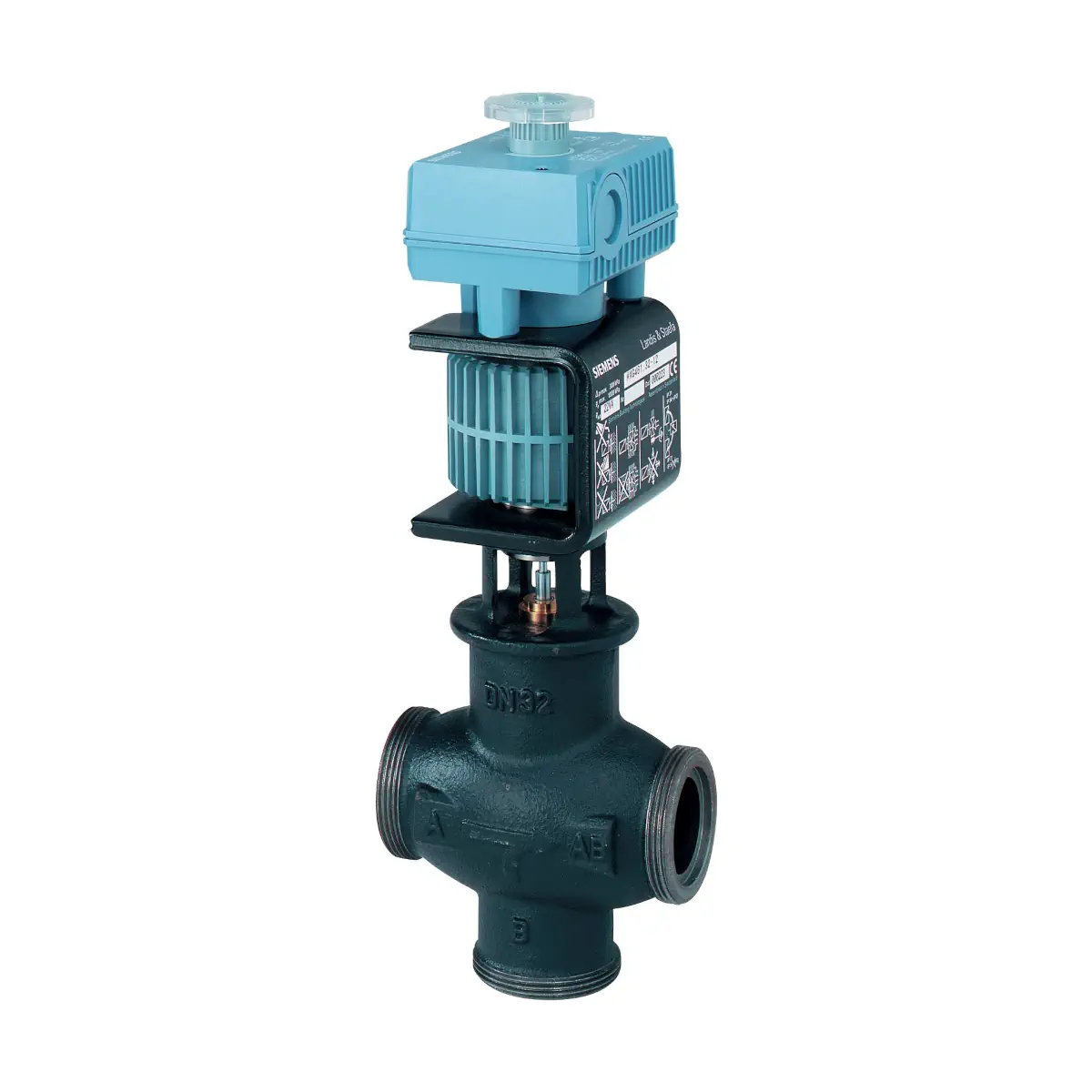

MXG461.50-30 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN50, kvs 30 [m3/h], przyłącza G2¾B

MXG461.50-30 to trójdrogowy zawór regulacyjny PN16 DN50 z fabrycznie zamontowanym siłownikiem magnetycznym, przeznaczony do precyzyjnej regulacji przepływu wody chłodniczej, niskotemperaturowej wody grzewczej oraz wody z dodatkiem środków przeciwzamarzaniowych w obiegach zamkniętych. Zasilany z 24 V AC/DC i sterowany ciągłym sygnałem 0/2...10 V DC lub 4...20 mA DC, zapewnia bardzo krótki czas przebiegu < 2 s, wysoką rozdzielczość skoku 1 : 1000 oraz szeroki zakres regulacji. Sprężyna powrotna realizuje funkcję bezpieczeństwa – kanał A → AB jest automatycznie zamykany w przypadku zaniku zasilania, a wbudowana elektronika z pomiarem indukcyjnym gwarantuje dokładne odwzorowanie sygnału sterującego na położenie zaworu.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: MXG461.50-30
• Typ urządzenia: trójdrogowy zawór regulacyjny PN16 z wbudowanym siłownikiem magnetycznym
• Średnica nominalna DN: 50
• Przyłącza hydrauliczne: gwintowane – gwint wewnętrzny Rp2 oraz gwint zewnętrzny G2¾B do podłączenia śrubunków
• Ciśnienie nominalne korpusu: PN16 (dopuszczalne ciśnienie robocze 1 MPa / 10 bar)
• Współczynnik kv_S: 30 m³/h (zimna woda 5…30 °C przy Δp = 100 kPa)
• Maks. różnica ciśnienia w kanale regulacyjnym (A → AB): Δp_max = 300 kPa
• Maks. ciśnienie zamykające (zastosowanie jako zawór przelotowy): Δp_S = 300 kPa
• Medium (MXG461.50-30): woda chłodnicza, niskotemperaturowa woda grzewcza, woda z dodatkiem środków przeciwzamarzaniowych (zalecana jakość wody wg VDI 2035)
• Temperatura medium: 1…130 °C
• Poziom nieszczelności przy Δp = 0,1 MPa: A → AB maks. 0,02% kv_S, B → AB < 0,2% kv_S (w zależności od warunków pracy)
• Charakterystyka zaworu: wybierana – liniowa lub stałoprocentowa (logarytmiczna), zoptymalizowana w zakresie małych otwarć
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo ok. 3%
• Pozycja przy zaniku zasilania: kanał regulacyjny A → AB zamknięty (sprężyna powrotna)
• Napięcie zasilające siłownika: 24 V AC/DC ±20%, 45…65 Hz (SELV/PELV lub klasa 2)
• Sygnał sterujący (wejście Y): wybierany – 0…10 V DC, 2…10 V DC lub 4…20 mA DC
• Sygnał zwrotny położenia (wyjście X): 0…10 V DC, odpowiadający 0…100% skoku zaworu
• Czas przebiegu: < 2 s dla pełnego skoku
• Pomiar skoku: beztarciowy, indukcyjny, z wewnętrznym regulatorem położenia
• Sterowanie ręczne: pokrętło z położeniami AUTO, MANUAL (otwarcie 80…100% skoku) i OFF (zawór zamknięty)
• Sygnalizacja stanu: dwubarwna dioda LED (zielona/czerwona) z rozróżnieniem trybu pracy, kalibracji i stanów błędów
• Tryb sterowania: ciągły (modulacyjny)
• Pozycja montażu: od pionowej do poziomej (głowica siłownika nie może być skierowana w dół)
• Stopień ochrony obudowy: IP54 (przy zastosowaniu dławików kablowych M20)
• Klasa bezpieczeństwa: klasa III wg EN 60730-1
• Maks. temperatura otoczenia (praca): –5…45 °C, wilgotność otoczenia 5…95% r.h. (bez kondensacji)
• Masa: ok. 11,9 kg

Zastosowanie

Zawór MXG461.50-30 jest przeznaczony do ciągłej regulacji przepływu wody w zamkniętych obiegach instalacji HVAC, w szczególności:

• regulacja przepływu wody chłodniczej w obiegach wody lodowej, skraplaczy i chłodnic
• regulacja niskotemperaturowej wody grzewczej w instalacjach grzewczych
• układy mieszające i wtryskowe z wodą lub wodą z glikolem

Dzięki bardzo krótkim czasom przebiegu, wysokiej rozdzielczości skoku oraz dokładnej regulacji proporcjonalnej, zawór idealnie nadaje się do zastosowań wymagających szybkiej i precyzyjnej regulacji temperatury oraz przepływu w obiegach wody grzewczej i chłodniczej.

Funkcje i działanie

Siłownik magnetyczny z wbudowaną elektroniką

Wbudowany siłownik magnetyczny przetwarza sygnał sterujący na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu. Powoduje ono przemieszczenie zwory do położenia wynikającego z równowagi sił (pole magnetyczne, sprężyna, siły hydrauliczne), a ruch ten jest bezpośrednio przenoszony na grzybek zaworu. Dzięki temu każda zmiana obciążenia instalacji jest korygowana szybko i dokładnie.

Położenie zaworu jest ciągle mierzone indukcyjnie, a wewnętrzny regulator położenia zapewnia precyzyjną zależność pomiędzy sygnałem sterującym a skokiem zaworu oraz generuje sygnał zwrotny 0…10 V DC informujący o aktualnym położeniu.

Sterowanie i sygnały

• Wejście sterujące Y: 0/2…10 V DC lub 4…20 mA DC (wybierane przełącznikami DIL)
• Charakterystyka zaworu: liniowa lub stałoprocentowa (logarytmiczna), wybierana przełącznikami DIL (ngl 3,0 lub 5,3)
• Wejście sterowania nadrzędnego YF:
  • YF niepodłączone – zawór sterowany sygnałem Y
  • YF połączone z G – zawór całkowicie otwarty (A → AB w pełni otwarte)
  • YF połączone z G0 – zawór całkowicie zamknięty (A → AB zamknięte)
• Wyjście X: sygnał zwrotny położenia 0…10 V DC, odpowiadający 0…100% skoku, obciążenie > 500 Ω
• Zalecane połączenie: 4-żyłowe (osobno zasilanie 24 V i sygnał sterujący), dla optymalnej jakości regulacji

Funkcja bezpieczeństwa – sprężyna powrotna

• W przypadku zaniku zasilania lub przerwy w sygnale sterującym, sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.
• Zapewnia to bezpieczne zachowanie instalacji, np. odcięcie przepływu przez wymiennik lub obieg grzewczy/chłodniczy.

Sterowanie ręczne i kalibracja

• Tryb AUTO: pokrętło nie jest wciśnięte – zawór sterowany automatycznie sygnałem z regulatora; dioda LED świeci na zielono.
• Tryb MANUAL: pokrętło wciśnięte i obrócone w prawo – kanał A → AB otwierany ręcznie (ok. 80…100% skoku w zależności od DN); dioda LED miga na zielono, a sygnał sterujący z regulatora jest odłączony.
• Położenie OFF: pokrętło wciśnięte i obrócone w lewo – kanał A → AB zamknięty, dioda LED miga na zielono.
• Kalibracja: przy zmianie warunków pracy lub wymianie modułu elektroniki zawór można ponownie skalibrować, naciskając przycisk w otworze kalibracyjnym. Podczas kalibracji (ok. 10 s) zawór zamyka się, następnie całkowicie otwiera, a dioda LED miga na zielono.

Sygnalizacja LED

• Zielona – świeci ciągle: normalny tryb regulacji, brak błędów.
• Zielona – miga: kalibracja w toku lub aktywne sterowanie ręczne (MANUAL/OFF).
• Czerwona – świeci ciągle: błąd kalibracji lub błąd wewnętrzny elektroniki (wymagana ponowna kalibracja lub wymiana modułu).
• Czerwona – miga: problem z zasilaniem (poza dopuszczalnym zakresem napięcia/częstotliwości) lub zablokowany zawór.
• Dioda zgaszona: brak zasilania lub awaria elektroniki.

Podłączenie elektryczne

• Zasilanie: 24 V AC/DC ±20% (SELV/PELV lub klasa 2)
• Częstotliwość: 45…65 Hz (dla zasilania AC)
• Typowy pobór mocy P_med (dla DN40–50): ok. 6 W
• Nominalna moc pozorna S_NA (DN40–50): ok. 44 VA
• Minimalna moc transformatora: ok. 75 VA (dla zasilania AC)
• Minimalna moc zasilacza DC: ok. 50 W
• Minimalny wymagany bezpiecznik: ok. 4 A (zwłoczny, po stronie wtórnej)
• Zewnętrzne zabezpieczenie linii (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C lub D wg EN 60898) bądź zasilacz z ograniczeniem prądu do 10 A
• Wejście Y – napięciowe: impedancja ≥ 100 kΩ (0/2…10 V DC)
• Wejście Y – prądowe: rezystancja ok. 100 Ω (4…20 mA DC)
• Wejście YF (sterowanie nadrzędne): impedancja ok. 22 kΩ
• Wyjście X: 0…10 V DC, maks. obciążenie 2 mA //
• Przyłącza elektryczne: 2 przepusty kablowe o średnicy 20,5 mm (pod dławiki M20, nie wchodzą w zakres dostawy)
• Zaciski: śrubowe, do przewodów o przekroju 1,5…4 mm²
• Maksymalna długość kabla zasilającego 24 V: ok. 40 m (1,5 mm²), 70 m (2,5 mm²) lub 110 m (4 mm²)

Dane techniczne – MXG461.50-30

• Funkcja hydrauliczna: zawór trójdrogowy mieszający z możliwością pracy jako zawór przelotowy (po zaślepieniu króćca B)
• Kanał regulacyjny: A → AB
• Ciśnienie nominalne korpusu: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1 MPa (10 bar)
• Δp_max (A → AB): 300 kPa
• Δp_S (ciśnienie zamykające): 300 kPa
• Położenie w stanie bez zasilania: A → AB zamknięte (sprężyna powrotna)
• Tryb sterowania: ciągły, proporcjonalny
• Sterowanie ręczne: możliwe do ok. 90% pełnego skoku
• Materiały:
  • korpus zaworu – żeliwo EN-GJL-250
  • grzybek – stal nierdzewna CrNi (X12CrNiS18 8)
  • gniazdo – mosiądz (CuZn39Pb3)
  • uszczelnienie trzpienia – EPDM (pierścień O-ring) dla wersji MXG461.50-30
  • mieszki – tombak (CuSn6), brąz (CuSn9), stal CrNi
• Stopień ochrony obudowy: IP54 wg EN 60529 (przy zastosowaniu dławika M20)
• Odporność na wibracje: zgodnie z EN 60068-2-6 (przyspieszenie 1 g, 1…100 Hz)
• Warunki otoczenia (praca): klasa 3K5 wg EN 60721-3-3, temperatura –5…45 °C, wilgotność 5…95% r.h.

Wymiary i montaż

• DN: 50
• Gwint wewnętrzny: Rp2 (wg ISO 7-1)
• Gwint zewnętrzny: G2¾B (wg ISO 228-1, do śrubunków)
• Długość zabudowy L1: ok. 170 mm
• Wysokość H2 (do szczytu siłownika): ok. 340 mm
• Minimalny wymagany odstęp nad siłownikiem (H): ok. 150 mm (DN40…65)
• Minimalne odstępy boczne: zgodnie z rysunkiem – umożliwiające dostęp do modułu elektroniki i dławików kablowych
• Montaż hydrauliczny: na przewodzie, z kierunkiem przepływu zgodnym z oznaczeniami na korpusie (A, B, AB)
• Pozycja montażu: od pionowej do poziomej; nie dopuszcza się montażu z siłownikiem skierowanym w dół
• Uszczelnianie przyłączy gwintowanych: za pomocą płaskich uszczelek (nie stosować pakuł konopnych do gwintów zaworu)
• Izolacja termiczna: nie wolno obejmować siłownika izolacją cieplną
• Filtr przed zaworem: zaleca się montaż filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności pracy
• Unikanie hałasu przepływu: w pobliżu zaworu unikać nagłych zwężeń, kolan i ostrych krawędzi; zalecany odcinek prosty min. L ≥ 10 × DN (co najmniej ok. 0,4 m)
• Praca jako zawór przelotowy: króciec B należy zaślepić (przy użyciu odpowiedniej zaślepki i uszczelki), zgodnie z instrukcją montażu

Eksploatacja i konserwacja

• Bezobsługowa konstrukcja: małe tarcie i trwałe materiały sprawiają, że nie są wymagane okresowe przeglądy regulacyjne zaworu.
• Dławica trzpienia: bezobsługowa, zabezpiecza przed wpływami zewnętrznymi.
• W przypadku zapalenia czerwonej diody LED: należy wykonać ponowną kalibrację; jeśli błąd nie ustępuje – wymienić moduł elektroniki zgodnie z instrukcją producenta.
• Przed wszelkimi pracami montażowymi przy module elektronicznym należy odłączyć zasilanie 24 V.

Podsumowanie

Siemens MXG461.50-30 to solidny, gwintowany zawór regulacyjny DN50, PN16 z magnetycznym siłownikiem 24 V AC/DC i funkcją bezpieczeństwa sprężyny powrotnej, przeznaczony do precyzyjnej regulacji przepływu wody chłodniczej i niskotemperaturowej wody grzewczej. Bardzo krótki czas przebiegu (< 2 s), wybierana charakterystyka (liniowa lub stałoprocentowa), sygnał zwrotny położenia 0…10 V DC, sygnalizacja LED oraz możliwość ręcznej obsługi i kalibracji sprawiają, że MXG461.50-30 jest nowoczesnym i niezawodnym rozwiązaniem do wymagających instalacji HVAC w obiegach zamkniętych.
