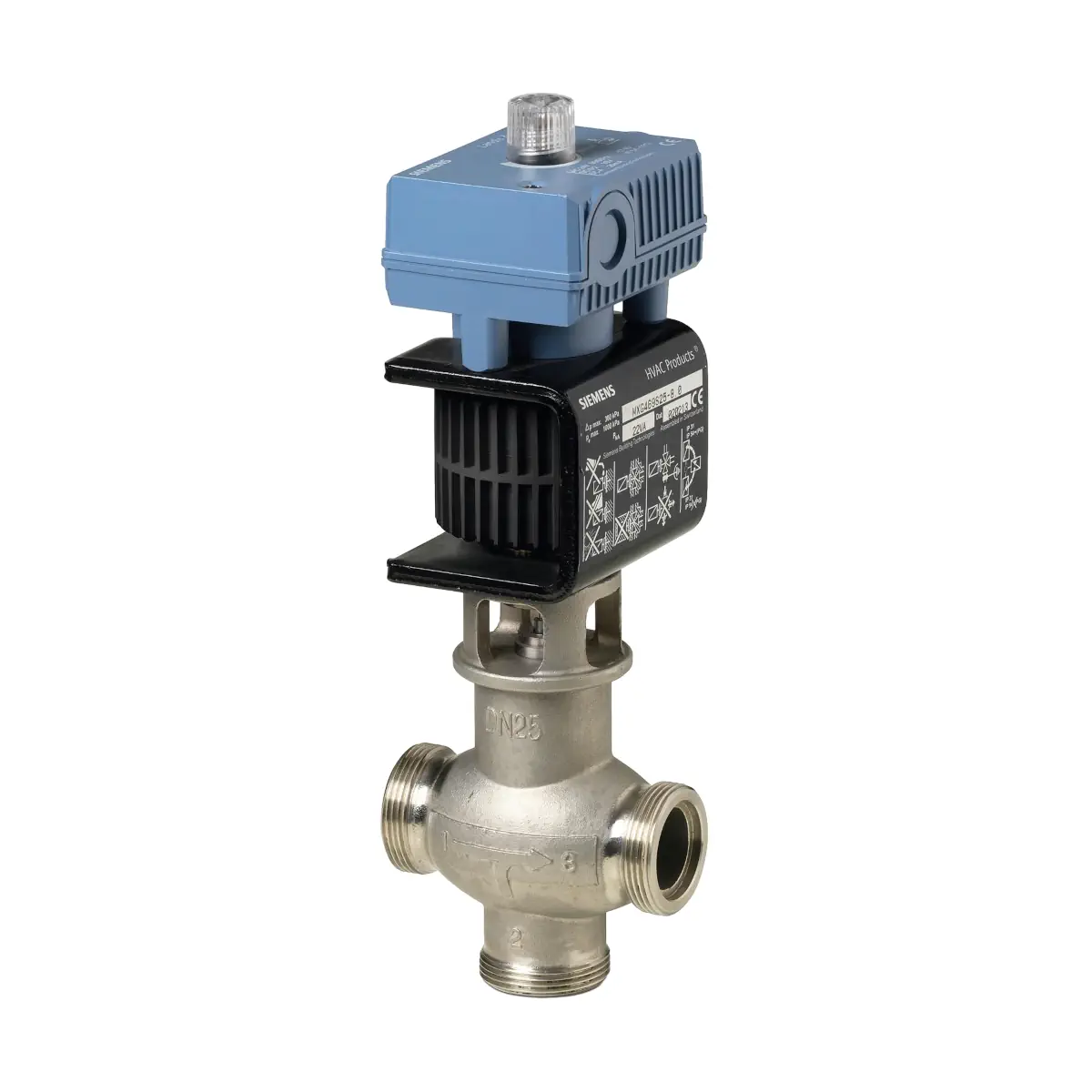

MXG461S32-12 Zawór mieszający/przelotowy ze stali nierdzewnej z siłownikiem magnetycznym, PN16, DN32, kvs 12 [m3/h], przyłącza G2B

MXG461S32-12 to zawór regulacyjny PN16 z fabrycznie montowanym siłownikiem magnetycznym (ACVATIX™), przeznaczony do ciągłej regulacji w instalacjach HVAC o wysokich wymaganiach sterowania. Model ten posiada DN 32, przyłącza gwintowane G 2B i k_VS = 12 m³/h. Bardzo krótki czas przebiegu < 2 s, wysoka rozdzielczość skoku 1:1000 oraz beztarciowy, indukcyjny pomiar skoku zapewniają szybką i precyzyjną regulację. Zawór zasilany jest 24 V AC/DC i może być sterowany sygnałem 0/2...10 V DC lub 4...20 mA DC. W stanie bez zasilania sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.

Najważniejsze cechy

• Producent: Siemens
• Model: MXG461S32-12
• Seria: ACVATIX™
• Typ: zawór regulacyjny mieszający lub przelotowy z siłownikiem magnetycznym (zawór i siłownik stanowią integralną całość)
• Średnica nominalna: DN 32
• Ciśnienie nominalne: PN16
• k_VS: 12 m³/h
• ∆p_max: 300 kPa
• ∆p_S: 300 kPa
• Zasilanie: 24 V AC/DC ±20% (SELV/PELV) lub 24 V AC/DC ±20% klasa 2 (US)
• Sygnał sterujący: 0/2...10 V DC lub 4...20 mA DC
• Czas przebiegu: < 2 s
• Rozdzielczość skoku: 1 : 1000
• Charakterystyka zaworu (wybierana): liniowa lub stałoprocentowa (ngl = 3,0 lub 5,3 – wybór przełącznikami DIL)
• Sprężyna powrotna: A → AB zamknięte w stanie bez zasilania
• Sygnał zwrotny położenia: 0...10 V DC
• Elementy mające styczność z czynnikiem: stal chromowo-niklowa (CrNi)

Zastosowanie

MXG461S32-12 jest przeznaczony do regulacji przepływu w instalacjach z: wodą chłodniczą, wodą zimną i gorącą oraz wodą ze środkami przeciwzamarzaniowymi. Woda demineralizowana – dostępna na zapytanie (zalecenie jakości wody wg VDI 2035).

• Zawór może pracować jako mieszający lub przelotowy (nigdy jako rozdzielający).
• Należy przestrzegać kierunku przepływu A → AB.
• Jako zawór przelotowy: możliwe po zaślepieniu króćca B (zaślepka i 3 uszczelki są dostarczane z zaworem; śrubunki podłączeniowe zapewnia instalator).

Funkcje i działanie

Sterowanie i regulacja położenia

• Siłownik posiada układ elektroniczny do regulacji położenia oraz sygnalizacji zwrotnej położenia.
• Skok zaworu jest proporcjonalny do sygnału sterującego.
• Pomiar położenia trzpienia realizowany jest indukcyjnie w sposób ciągły.

Wybór charakterystyki i sygnału (przełączniki DIL)

• Charakterystyka zaworu: liniowa lub stałoprocentowa.
• Sygnał Y: 0...10 V DC lub 2...10 V DC / 4...20 mA DC.
• Rodzaj sygnału: [V] lub [mA].
• Ustawienia fabryczne: charakterystyka liniowa, sygnał sterujący 0...10 V DC.

Sprężyna powrotna (fail-safe)

• Po przerwaniu sygnału sterującego lub zaniku/awarii zasilania sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.

Sterowanie ręczne

• MANUAL: ręczne otwarcie kanału A → AB do położenia między 80% a 90% pełnego skoku (zależnie od DN) – po wciśnięciu i obrocie pokrętła zgodnie z ruchem wskazówek zegara; zielona dioda LED miga.
• OFF: zamknięcie zaworu (wyłączenie automatyki) – po wciśnięciu i obrocie pokrętła przeciwnie do ruchu wskazówek zegara; zielona dioda LED miga.
• AUTO: praca automatyczna (pokrętło niewciśnięte); zielona dioda LED świeci.

Kalibracja

• Zawór jest fabrycznie kalibrowany w położeniach 0% i 100% skoku.
• W razie potrzeby można uruchomić ponowną kalibrację: pokrętło w położeniu AUTO, następnie nacisnąć przycisk w otworze kalibracyjnym (ok. 10 s miganie zielonej LED).
• Po wymianie modułu elektronicznego ASE1 wymagana jest ponowna kalibracja.

Podłączenie elektryczne

• Zasilanie: 24 V AC/DC
• Wejście sterujące Y: 0...10 V DC / 2...10 V DC / 4...20 mA DC
• Sygnał zwrotny X: 0...10 V DC (rezystancja obciążenia > 5 kΩ)
• Wejście sterowania nadrzędnego YF:
  • YF niepodłączone – zawór sterowany sygnałem Y
  • YF połączone z G – kanał A → AB całkowicie otwarty
  • YF połączone z G0 – kanał A → AB zamknięty
• Zaciski: śrubowe do przewodów 1,5…4 mm²
• Doprowadzenie kabla: 2 × Ø 20,5 mm (pod M20)
• Zalecenie: dla optymalnej regulacji stosować połączenie 4-żyłowe.

Dane techniczne (MXG461S32-12)

• DN: 32
• Przyłącza: G 2B (gwint zewnętrzny wg ISO 228-1); Rp 1¼ (gwint wewnętrzny wg ISO 7-1)
• k_VS: 12 m³/h
• PN / dopuszczalne ciśnienie robocze: PN16 / 1 MPa (10 bar)
• ∆p_max / ∆p_S: 300 kPa / 300 kPa
• Temperatura czynnika: 1...130 °C
• Poziom nieszczelności (∆p = 0,1 MPa): A → AB < 0,02% k_VS; B → AB < 0,2% k_VS (zależnie od warunków pracy)
• Histereza: typowo 3%
• Czas przebiegu: < 2 s
• Zasilanie: 24 V AC/DC ±20%
• Częstotliwość: 45...65 Hz
• Moc pozorna S_A: 29 VA
• Minimalna moc transformatora: 50 VA
• Pobór mocy w czuwaniu: < 2 W (zawór zamknięty)
• Wejście Y (impedancja): dla 0/2...10 V DC ≥ 100 kΩ; dla 4...20 mA DC 100 Ω
• Wyjście X: 0...10 V DC; maks. obciążenie 2 mA // 100 pF; nieliniowość ±3% wartości końcowej
• Stopień ochrony obudowy: IP54 (tylko z dławikiem kablowym M20 – niezawartym w dostawie)
• Pozycja montażu: pionowa do poziomej (uwaga na stopień ochrony)

Wymiary i masa

• L1: 125 mm
• L2: 62,5 mm
• L3 (przy zastosowaniu jako zawór przelotowy): 67,5 mm
• L4: 76 mm
• H2: 285 mm
• H min.: 100 mm
• E: 80 mm
• F: 100 mm
• Masa: 5,6 kg (z opakowaniem)

Podsumowanie

Siemens MXG461S32-12 to szybki i precyzyjny zawór regulacyjny PN16 DN32 z siłownikiem magnetycznym 24 V AC/DC, przygotowany do sterowania 0/2...10 V lub 4...20 mA. Wybierana charakterystyka (liniowa/stałoprocentowa), sprężyna powrotna (A → AB zamknięte bez zasilania) oraz sygnał zwrotny 0...10 V czynią go rozwiązaniem do instalacji, w których liczy się bardzo szybka reakcja i stabilna regulacja przepływu.
