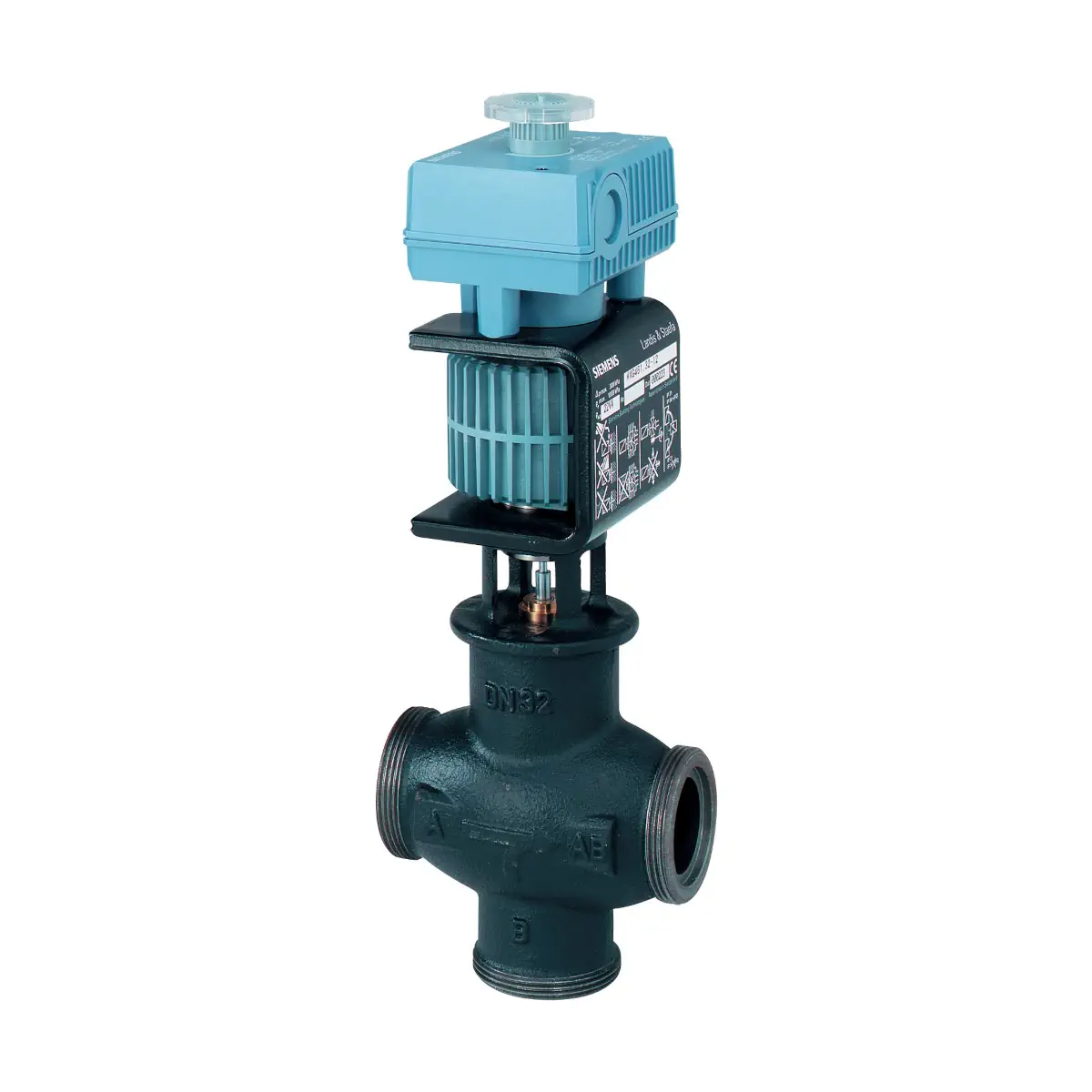

MXG461.32-12 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN32, kvs 12 [m3/h], przyłącza G2B

MXG461.32-12 to trójdrogowy, gwintowany zawór regulacyjny PN16 z wbudowanym siłownikiem magnetycznym, o średnicy DN 32 i współczynniku przepływu kVS = 12 m3/h. Przeznaczony jest do precyzyjnej, ciągłej regulacji wody chłodniczej, niskotemperaturowej wody grzewczej oraz wody z dodatkiem środków przeciwzamarzaniowych w zamkniętych obiegach instalacji HVAC. Zasilany napięciem 24 V AC/DC i sterowany sygnałem analogowym 0/2...10 V DC lub 4...20 mA DC, zapewnia bardzo krótki czas przebiegu (< 2 s), wysoką rozdzielczość skoku 1 : 1000 oraz funkcję bezpieczeństwa – A → AB zamknięte przy zaniku zasilania.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: MXG461.32-12
• Typ zaworu: trójdrogowy zawór regulacyjny (mieszający lub przelotowy) z siłownikiem magnetycznym
• Przyłącza hydrauliczne: gwintowane, DN 32, gwint wewnętrzny Rp 1¼ (ISO 7-1), gwint zewnętrzny G 2B (ISO 228-1)
• Ciśnienie nominalne: PN16 wg EN 1333, dopuszczalne ciśnienie robocze 1 MPa (10 bar)
• Współczynnik przepływu kVS: 12 m3/h
• Maks. różnica ciśnienia Δpmax / ΔpS: 300 kPa w całym zakresie skoku
• Medium: woda chłodnicza, niskotemperaturowa woda grzewcza, woda z glikolem (środki przeciwzamarzaniowe; zalecana jakość wody wg VDI 2035)
• Temperatura medium: 1...130 °C
• Napięcie zasilania siłownika: 24 V AC / DC ±20% (SELV / PELV lub klasa 2)
• Sygnał sterujący: wybierany:
  • 0...10 V DC lub 2...10 V DC
  • 4...20 mA DC
• Czas przebiegu: < 2 s (pełny skok)
• Sygnał zwrotny położenia: 0...10 V DC (wyjście X)
• Charakterystyka zaworu: wybierana – liniowa lub stałoprocentowa (ngl = 3,0 lub 5,3)
• Rozdzielczość skoku: 1 : 1000
• Położenie przy zaniku zasilania: kanał regulacyjny A → AB zamknięty (sprężyna powrotna)
• Pomiar skoku: beztarciowy, indukcyjny, z wewnętrznym regulatorem położenia
• Sterowanie ręczne: pokrętło z położeniami AUTO / MANUAL / OFF
• Sygnalizacja: dwukolorowa dioda LED (zielona / czerwona) sygnalizująca stan pracy, kalibrację i błędy
• Stopień ochrony obudowy: IP54 (z zastosowanym dławikiem kablowym M20)
• Pozycja montażu: od pionowej do poziomej (siłownik nie może być poniżej osi zaworu)
• Masa: ok. 5,6 kg

Zastosowanie

MXG461.32-12 jest zaworem mieszającym lub przelotowym z fabrycznie zamontowanym siłownikiem magnetycznym, przeznaczonym do ciągłej regulacji przepływu wody w zamkniętych obiegach:

• instalacji wody chłodniczej,
• obiegów niskotemperaturowej wody grzewczej,
• układów z wodą ze środkami przeciwzamarzaniowymi.

Krótki czas przebiegu, duża rozdzielczość i szeroki zakres regulacji sprawiają, że zawór sprawdza się w:

• układach mieszających i obiegach wtryskowych,
• obiegach ogrzewania i chłodzenia strefowego,
• zastosowaniach wymagających szybkiej i dokładnej korekcji zmian obciążenia.

Zawór może pracować jako:

• zawór mieszający 3-drogowy (króćce A, B → AB),
• zawór przelotowy 2-drogowy – po zaślepieniu króćca B (z użyciem dostarczonej zaślepki i uszczelki, z nakrętką z zestawu śrubunków ALG..3).

Nie może być stosowany jako zawór rozdzielający – należy bezwzględnie przestrzegać kierunku przepływu.

Funkcje i działanie

Siłownik magnetyczny z regulacją ciągłą

• Sygnał sterujący Y (0/2...10 V DC lub 4...20 mA DC) jest w elektronice siłownika przetwarzany na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu.
• Pole magnetyczne przemieszcza zworę, która przenosi ruch bezpośrednio na grzybek zaworu, równoważąc siłę sprężyny i siły hydrauliczne.
• Położenie zaworu jest ciągle mierzone indukcyjnie, a wewnętrzny regulator położenia koryguje każde odchylenie, zapewniając dokładną proporcjonalność między sygnałem sterującym a skokiem zaworu oraz generując sygnał zwrotny X (0...10 V DC).

Charakterystyka regulacji

• Wybierana charakterystyka przepływu:
  • liniowa (V.lin),
  • stałoprocentowa (V.log) – ze stromizną ngl = 3,0 lub ngl = 5,3.
• Wysoka rozdzielczość skoku 1 : 1000 i typowa histereza ok. 3% zapewniają bardzo precyzyjną regulację.
• Poziom nieszczelności przy ∆p = 0,1 MPa:
  • A → AB: maks. 0,02 % kVS,
  • B → AB: < 0,2 % kVS (w zależności od warunków pracy).

Funkcja bezpieczeństwa – sprężyna powrotna

• W przypadku zaniku napięcia zasilającego lub przerwania sygnału sterującego:
  • sprężyna powrotna automatycznie zamyka kanał A → AB,
  • zawór przechodzi do położenia bezpiecznego – zamknięty tor regulacyjny.
• Zapewnia to ochronę instalacji w sytuacjach awaryjnych (np. awaria zasilania).

Sterowanie ręczne

• Kanał regulacyjny A → AB można ręcznie otworzyć do położenia ok. 80…100 % pełnego skoku (w zależności od DN) za pomocą pokrętła na module elektroniki.
• Położenie MANUAL: wcisnąć i obrócić pokrętło zgodnie z ruchem wskazówek zegara.
  • Tor A → AB otwarty (80…100 % skoku).
  • Sygnał z regulatora jest odłączony.
  • Zielona dioda LED miga.
• Położenie OFF: wcisnąć i obrócić pokrętło przeciwnie do ruchu wskazówek zegara.
  • Zawór zostaje zamknięty.
  • Zielona dioda LED miga.
• Położenie AUTO: pokrętło nie jest wciśnięte; zawór sterowany automatycznie sygnałem Y, zielona dioda LED świeci ciągle.

Konfiguracja przełącznikami DIL

Wewnątrz modułu elektroniki znajdują się 4 przełączniki DIL umożliwiające konfigurację:

• Charakterystyka zaworu: liniowa (V.lin) lub stałoprocentowa (V.log).
• Zakres sygnału sterującego Y: 0...10 V DC lub 2...10 V DC / 4...20 mA DC.
• Rodzaj sygnału: napięciowy [V] lub prądowy [mA].
• Stromizna charakterystyki stałoprocentowej: ngl = 3,0 lub ngl = 5,3.

Ustawienie fabryczne: charakterystyka liniowa, sygnał sterujący 0...10 V DC, rodzaj sygnału napięciowy,stromizna ngl = 5,3.

Kalibracja

• Zawory MX..461.. są fabrycznie skalibrowane w położeniach 0 % i 100 % skoku.
• W razie potrzeby (np. niewielka nieszczelność przy 0 % skoku) można szybko wykonać ponowną kalibrację:
  1. Ustawić pokrętło w położeniu AUTO.
  2. Cienkim narzędziem (∅ ok. 2 mm) nacisnąć przycisk w otworze kalibracyjnym.
  3. Podczas kalibracji dioda LED miga na zielono przez ok. 10 s – zawór zostaje najpierw zamknięty, a następnie całkowicie otwarty.
• Po wymianie modułu elektronicznego ASE1 (DN 15…32) kalibrację należy wykonać ponownie.

Sygnalizacja LED

Dwubarwna dioda LED (widoczna po zdjęciu pokrywy modułu elektroniki) informuje o stanie pracy:

• Zielona – świeci ciągle: normalny tryb regulacji, brak błędów.
• Zielona – miga: trwająca kalibracja lub sterowanie ręczne (MANUAL / OFF).
• Czerwona – świeci ciągle: błąd kalibracji lub błąd wewnętrzny elektroniki (wymagana ponowna kalibracja lub wymiana modułu).
• Czerwona – miga: awaria zasilania (napięcie / częstotliwość poza zakresem) lub zablokowany zawór.
• LED zgaszona: brak napięcia zasilającego lub awaria elektroniki.

Sterowanie nadrzędne YF i priorytety

• Wejście YF umożliwia sterowanie nadrzędne:
  • YF niepodłączone – zawór sterowany sygnałem Y.
  • YF połączone z G – kanał regulacyjny A → AB całkowicie otwarty.
  • YF połączone z G0 – kanał regulacyjny A → AB zamknięty.
• Priorytet sygnałów:
  1. pokrętło sterowania ręcznego (MANUAL / OFF),
  2. wejście nadrzędne YF,
  3. sygnał sterujący Y.

Podłączenie elektryczne i sterowanie

• Zasilanie: 24 V AC / DC ±20%, 45...65 Hz, SELV / PELV lub klasa 2 (US).
• Typowy pobór mocy (stałoprocentowa charakterystyka): ok. 5 W, czuwanie: < 1 W (zawór zamknięty).
• Nominalna moc pozorna: ok. 29 VA.
• Minimalna moc transformatora: ≥ 50 VA (dla zasilania AC).
• Minimalna moc zasilacza DC: ≥ 30 W.
• Zabezpieczenie zewnętrzne linii zasilającej (EU):
  • bezpiecznik zwłoczny 6…10 A lub
  • wyłącznik nadprądowy do 13 A (charakterystyka B, C, D wg EN 60898) lub
  • zasilacz z ograniczeniem prądu do maks. 10 A.
• Kontakty śrubowe: dla przewodów 1,5…4 mm2.
• Przepusty kablowe: 2 × ∅ 20,5 mm pod dławiki M20 (dławiki nie są w komplecie).
• Maks. długość przewodu zasilającego (24 V AC/DC):
  • 1,5 mm2 – do ok. 70 m,
  • 2,5 mm2 – do ok. 110 m,
  • 4,0 mm2 – do ok. 170 m.
• Sygnał sterujący Y: 0/2...10 V DC lub 4...20 mA DC.
  • impedancja wejściowa dla 0/2...10 V DC: ≥ 100 kΩ,
  • impedancja wejściowa dla 4...20 mA DC: ok. 100 Ω.
• Wejście YF: sterowanie nadrzędne, impedancja ok. 22 kΩ.
• Wyjście X (sygnał zwrotny): 0...10 V DC, obciążenie > 500 Ω, maks. prąd wyjściowy ok. 2 mA.
• Rodzaj połączenia: zalecane połączenie 4‑żyłowe; przy tym maks. długość oddzielnego kabla sygnałowego (Cu 1,5 mm2) wynosi ok. 200 m.
• Dodatkowa możliwość sterowania: sygnał 0...20 V DC Phs z odcięciem fazy poprzez zewnętrzny interfejs SEZ91.6.

Dane techniczne zaworu MXG461.32-12

• Średnica nominalna DN: 32
• kVS: 12 m3/h (H100, ∆p = 100 kPa, woda 5...30 °C)
• Ciśnienie nominalne: PN16
• Maks. różnica ciśnienia (∆pmax / ∆pS): 300 kPa
• Medium: woda chłodnicza, niskotemperaturowa woda grzewcza, woda z dodatkiem środków przeciwzamarzaniowych; zalecana jakość wody wg VDI 2035
• Temperatura medium: 1...130 °C
• Położenie przy braku zasilania: A → AB zamknięte
• Tryb sterowania: ciągły (analogowy)
• Charakterystyka: liniowa lub stałoprocentowa, optymalizowana w zakresie małych otwarć
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo ok. 3 %
• Pozycja montażu: z osią trzpienia od pionowej do poziomej
• Stopień ochrony: IP54 (z prawidłowo zamontowanym dławikiem M20)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Stopień zanieczyszczeń: 2 wg EN 60730
• Temperatura otoczenia (praca): –5...45 °C
• Temperatura transportu: –25...70 °C
• Temperatura składowania: –5...45 °C
• Wilgotność otoczenia: 5...95 % r.h. (bez kondensacji)

Budowa i materiały

• Korpus zaworu: żeliwo EN‑GJL‑250
• Grzybek: stal nierdzewna CrNi (X12CrNiS18 8)
• Gniazdo: mosiądz (CuZn39Pb3)
• Uszczelnienie trzpienia: pierścień O‑ring z EPDM (dla MX..461..)
• Mieszki: tombak (CuSn6), brąz (CuSn9), stal CrNi
• Dławica trzpienia: bezobsługowa

Wymiary i montaż

• Długość korpusu (L1): ok. 125 mm
• Odległość osi do króćca (L2): ok. 62,5 mm
• Odstęp do króćca B (L3): ok. 67,5 mm
• Długość przy zastosowaniu jako zawór przelotowy (L4): ok. 76 mm
• Wysokość całkowita z siłownikiem (H2): ok. 285 mm
• Masa: ok. 5,6 kg
• Wymagany wolny odstęp montażowy nad siłownikiem: min. 100 mm (DN 15…32)

Wytyczne montażowe:

• Zawór dostarczany jest jako trójdrogowy; może być użyty jako przelotowy po zaślepieniu króćca B.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności pracy.
• Dla ograniczenia hałasu przepływu należy unikać tuż przy zaworze redukcji średnic, kolan, ostrych krawędzi; zaleca się odcinek prosty ≥ 10 × DN (min. 0,4 m) w celu ustabilizowania przepływu.
• Należy zapewnić warunki przepływu bez kawitacji.
• Dla zaworów gwintowanych MXG... uszczelnienie wykonuje się za pomocą uszczelek płaskich z zestawu śrubunków ALG..3; nie stosować pakuł konopnych na gwintach zaworu.
• Siłownika nie wolno obejmować izolacją termiczną.

Eksploatacja i utrzymanie

• Zawór MXG461.32-12 jest bezobsługowy; małe tarcie i trwała konstrukcja eliminują potrzebę okresowych przeglądów.
• W przypadku zapalenia się czerwonej diody LED należy przeprowadzić kalibrację, a jeśli błąd się utrzymuje – wymienić moduł elektroniczny ASE1 (dla DN 15…32).
• Przed montażem lub demontażem modułu elektroniki zasilanie musi być odłączone.
• Po wymianie modułu elektroniki wymagana jest ponowna kalibracja.
• Podczas pracy w dopuszczalnych warunkach siłownik może się nagrzewać, lecz nie stanowi to zagrożenia – należy jedynie zachować wymagane odstępy montażowe.

Podsumowanie

Siemens MXG461.32-12 to kompaktowy, gwintowany zawór regulacyjny DN 32, PN16, kVS 12 m3/h z magnetycznym siłownikiem i wbudowaną elektroniką pozycjonującą. Krótki czas przebiegu (< 2 s), wysoka rozdzielczość skoku 1 : 1000, wybierana charakterystyka (liniowa / stałoprocentowa), sygnał zwrotny 0...10 V DC oraz funkcja bezpieczeństwa A → AB zamknięte przy braku zasilania sprawiają, że jest to nowoczesne i precyzyjne rozwiązanie do regulacji przepływu w instalacjach wody chłodniczej i niskotemperaturowej wody grzewczej w systemach HVAC.
