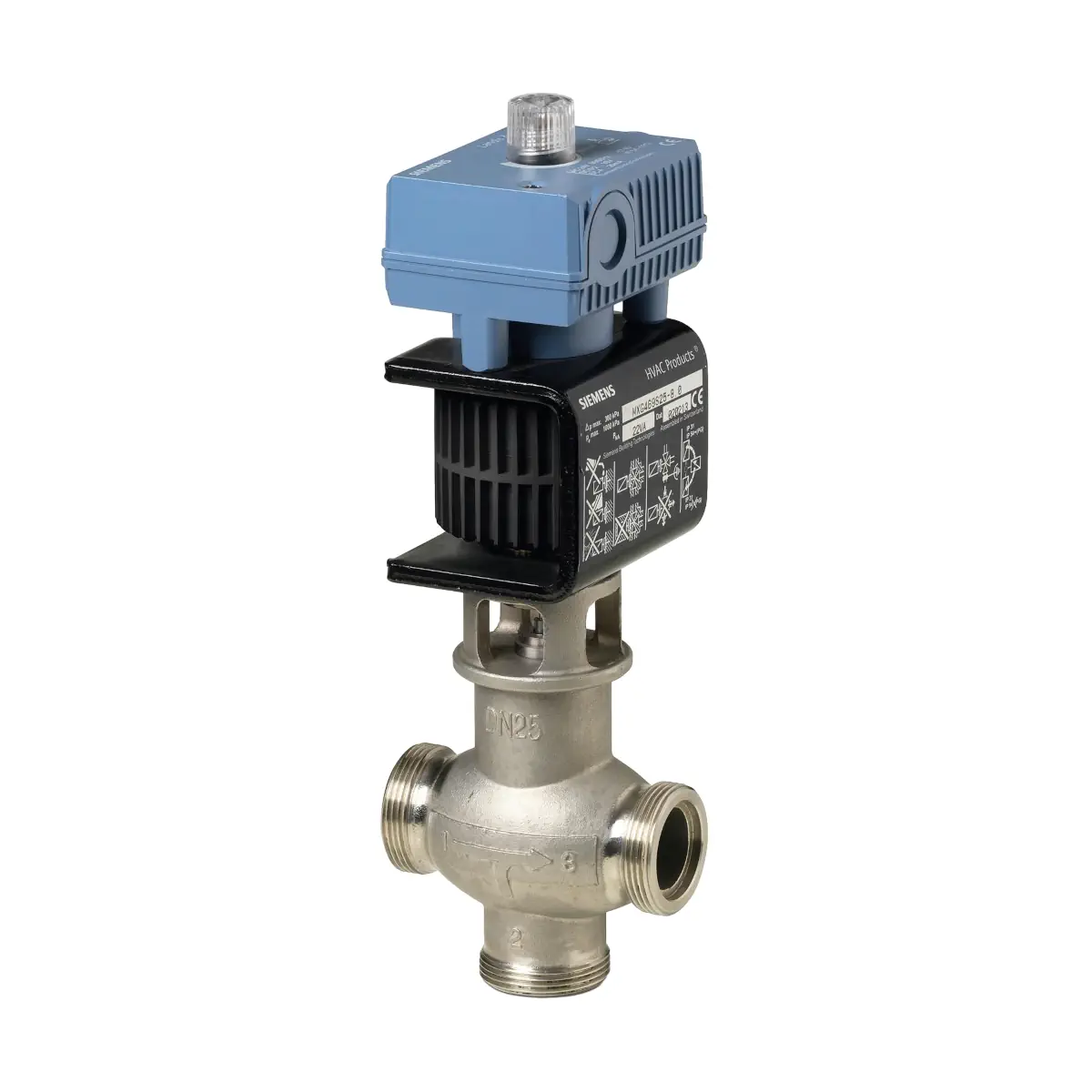

MXG461S25-8.0 Zawór mieszający/przelotowy ze stali nierdzewnej z siłownikiem magnetycznym, PN16, DN25, kvs 8 m3/h, przyłącza G1½B

MXG461S25-8.0 to zawór regulacyjny PN16 z fabrycznie montowanym siłownikiem magnetycznym (ACVATIX™), przeznaczony do ciągłej regulacji w instalacjach HVAC o wysokich wymaganiach sterowania. Wykonanie ze stali nierdzewnej (CrNi), bardzo krótki czas przebiegu < 2 s oraz rozdzielczość skoku 1 : 1000 zapewniają szybkie i precyzyjne pozycjonowanie. Zawór zasilany jest 24 V AC/DC i może pracować z sygnałem 0/2...10 V DC lub 4...20 mA DC (wybór konfiguracją). W przypadku zaniku zasilania sprężyna powrotna automatycznie ustawia zawór w położeniu bezpiecznym: A → AB zamknięte.

Najważniejsze cechy

• Producent: Siemens
• Model: MXG461S25-8.0
• Seria: ACVATIX™ MXG461S..
• Typ: zawór regulacyjny (mieszający lub przelotowy) z siłownikiem magnetycznym
• DN: 25
• k_VS: 8,0 m³/h
• Ciśnienie nominalne: PN16
• ∆p_max / ∆p_S: 300 kPa / 300 kPa
• Zasilanie: 24 V AC/DC ±20% (SELV, PELV) lub 24 V AC/DC ±20% klasa 2 (US)
• Sygnał sterujący (wybierany): 0...10 V DC / 2...10 V DC lub 4...20 mA DC
• Charakterystyka zaworu (wybierana): liniowa lub stałoprocentowa
• Czas przebiegu: < 2 s
• Pomiar skoku: indukcyjny (beztarciowy), nieliniowość ±3% wartości końcowej
• Sygnał zwrotny położenia X: 0...10 V DC (R_obc > 5 kΩ)
• Sterowanie ręczne: możliwe, do 90% skoku
• Położenie bez zasilania: A → AB zamknięte
• Materiały części w kontakcie z czynnikiem: stal CrNi (korpus: 1.4581)

Zastosowanie

MXG461S25-8.0 jest przeznaczony do regulacji przepływu w obiegach otwartych i zamkniętych (ciągła regulacja) z wodą chłodniczą, zimną i gorącą oraz wodą ze środkami przeciwzamarzaniowymi. Zalecana jest jakość wody wg VDI 2035. Zastosowania z wodą demineralizowaną są dostępne na zapytanie.

• Kierunek przepływu: należy przestrzegać A → AB.
• Tryb pracy zaworu: tylko jako mieszający lub przelotowy (nigdy jako rozdzielający).
• Wariant przelotowy: zawór jest dostarczany jako 3-drogowy; aby użyć jako przelotowy należy zaślepić króciec B.

Budowa i działanie

Sygnał sterujący jest przetwarzany w module elektronicznym i steruje uzwojeniem siłownika magnetycznego, które przemieszcza zworę i bezpośrednio element zamykający zaworu. Położenie trzpienia jest mierzone indukcyjnie w sposób ciągły, a wewnętrzny regulator położenia szybko koryguje pozycję zaworu oraz generuje sygnał zwrotny położenia. Skok zaworu jest proporcjonalny do sygnału sterującego.

Sterowanie, priorytety i konfiguracja

Sygnał sterujący i charakterystyka

• Wejście Y (wybierane): 0...10 V DC / 2...10 V DC lub 4...20 mA DC
• Impedancja wejścia Y: dla 0/2...10 V DC ≥ 100 kΩ; dla 4...20 mA DC 100 Ω
• Charakterystyka zaworu (DIL): liniowa lub stałoprocentowa; dodatkowo wybór ngl: 3,0 lub 5,3
• Ustawienia fabryczne: charakterystyka liniowa, sygnał sterujący 0...10 V DC

Sterowanie nadrzędne (wejście YF)

• YF niepodłączone: zawór sterowany sygnałem Y
• YF połączone z G: kanał regulacyjny zaworu A → AB całkowicie otwarty
• YF połączone z G0: kanał regulacyjny zaworu A → AB zamknięty
• Impedancja wejścia YF: 22 kΩ
• Progi: zamykanie (YF–G0) < 1 V AC; otwieranie (YF–G) > 6 V AC

Priorytet sterowania

• 1) Pokrętło sterowania ręcznego (MANUAL / OFF)
• 2) Sterowanie nadrzędne YF
• 3) Sygnał wejściowy Y

Sterowanie ręczne i sygnalizacja

Pokrętło: AUTO / MANUAL / OFF

• AUTO: praca automatyczna; zielona dioda LED świeci.
• MANUAL: ręczne otwarcie kanału A → AB do położenia między 80% i 90% pełnego skoku (zależnie od DN); sygnał z regulatora odłączony, zielona dioda LED miga.
• OFF: wyłączenie automatyki i zamknięcie zaworu; zielona dioda LED miga.

Kalibracja

Zawór jest fabrycznie kalibrowany, jednak w razie potrzeby można wykonać ponowną kalibrację przyciskiem w otworze kalibracyjnym (w położeniu AUTO). W trakcie kalibracji zielona dioda LED miga około 10 sekund, zawór zostaje na krótko zamknięty, a następnie całkowicie otwarty. Po wymianie modułu elektronicznego kalibracja jest wymagana.

LED – stany pracy (dwubarwna)

• Zielona świeci: praca normalna (tryb regulacji)
• Zielona miga: kalibracja lub sterowanie ręczne
• Czerwona świeci: błąd kalibracji lub błąd wewnętrzny
• Czerwona miga: awaria zasilania (poza zakresem częstotliwości/napięcia) lub zablokowany zawór
• LED zgaszona: brak zasilania lub awaria elektroniki

Podłączenie elektryczne

• Zaciski: G0 (neutralny systemowy), G (potencjał systemowy), Y (sygnał sterujący), YM (masa pomiarowa = G0), X (sygnał zwrotny 0...10 V DC), YF (wejście sterowania nadrzędnego)
• Doprowadzenie kabla: 2 × Ø 20,5 mm (pod M20)
• Zaciski przewodów: śrubowe, 1,5…4 mm²
• Rekomendacja: dla optymalnej regulacji zalecane jest połączenie 4-żyłowe
• Maks. długość kabla L (zasilanie/sygnał – wg przekroju): 1,5 mm²: 70 m; 2,5 mm²: 110 m; 4,0 mm²: 170 m
• Oddzielny kabel sygnałowy (połączenie 4-żyłowe): maks. 200 m dla miedzi 1,5 mm²
• Moc pozorna SA: 29 VA
• Minimalna moc transformatora STR: 50 VA
• Minimalny wymagany bezpiecznik zwłoczny: 3,15 A

Dane techniczne (model MXG461S25-8.0)

• DN / k_VS: 25 / 8,0 m³/h
• PN / dopuszczalne ciśnienie robocze: PN16 / 1 MPa (10 bar)
• ∆p_max / ∆p_S: 300 kPa / 300 kPa
• Temperatura czynnika: 1…130 °C
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo 3%
• Poziom nieszczelności (∆p = 0,1 MPa): A → AB < 0,02% k_VS; B → AB < 0,2% k_VS (zależnie od warunków pracy)
• Tryb sterowania: ciągły
• Pozycja montażu: pionowa do poziomej (uwaga na stopień ochrony)
• Stopień ochrony obudowy: IP54 (z dławikiem kablowym M20)
• Materiały: korpus 1.4581 (stal CrNi); gniazdo/zawór wewnętrzny/grzybek – stal CrNi; uszczelnienie trzpienia – EPDM (O-ring)

Wymiary i masa

• Przyłącza: gwint zewnętrzny G 1½B (ISO 228-1); gwint wewnętrzny Rp 1 (ISO 7-1)
• L1: 110 mm
• L2: 55 mm
• L3*: 56,5 mm (przy zastosowaniu jako zawór przelotowy)
• L4: 65 mm
• H2: 270 mm
• H min.: 100 mm
• E: 80 mm
• F: 100 mm
• Masa: 4,7 kg (z opakowaniem)

Dostawa i serwis

• Siłownik jest fabrycznie montowany na korpusie zaworu i nie może być demontowany.
• Zawór dostarczany jest z zaślepką ze stali chromowo-niklowej i 3 uszczelkami (do zaślepienia króćca B przy pracy jako przelotowy).
• Śrubunki podłączeniowe muszą być dostarczone przez instalatora (wg ISO 49 / DIN 2950).
• W razie uszkodzenia elektroniki stosuje się zamienny moduł elektroniczny ASE1 (po wymianie wymagana kalibracja).

Podsumowanie

Siemens MXG461S25-8.0 to szybki i precyzyjny zawór regulacyjny DN25 (k_VS 8,0) z magnetycznym siłownikiem 24 V AC/DC, wybieranym sygnałem sterującym 0/2...10 V lub 4...20 mA oraz sprężyną powrotną ustawiającą bezpieczne położenie (A → AB zamknięte) przy zaniku zasilania. Dzięki indukcyjnemu pomiarowi skoku, regulacji położenia, sygnałowi zwrotnemu 0...10 V i możliwości ręcznego przestawienia sprawdza się w aplikacjach HVAC wymagających stabilnej, ciągłej regulacji.
