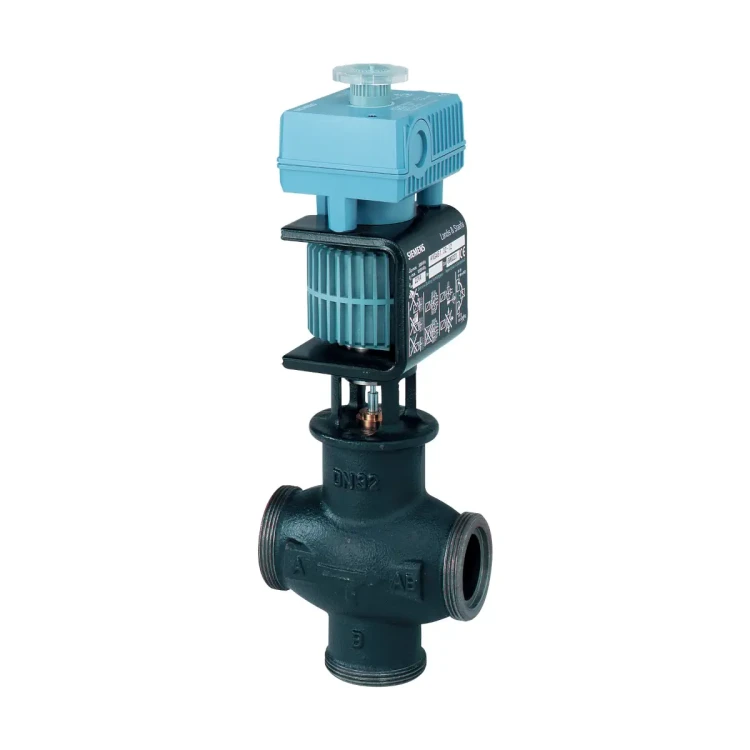

MXG461.15-3.0 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN15, kvs 3 [m3/h], przyłącza G1B

MXG461.15-3.0 to trójdrogowy, gwintowany zawór regulacyjny PN16 z fabrycznie zintegrowanym siłownikiem magnetycznym serii ACVATIX, przeznaczony do precyzyjnej regulacji przepływu wody chłodniczej, niskotemperaturowej wody grzewczej oraz wody z dodatkiem środków przeciwzamarzaniowych w obiegach zamkniętych instalacji HVAC. Zawór oferuje krótki czas przebiegu < 2 s, bardzo wysoką rozdzielczość skoku 1 : 1000 oraz możliwość wyboru charakterystyki stałoprocentowej lub liniowej, co pozwala na bardzo dokładną regulację ciągłą.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: MXG461.15-3.0
• Typ: trójdrogowy zawór regulacyjny PN16 z siłownikiem magnetycznym
• Średnica nominalna DN: 15
• Współczynnik kVS: 3,0 m³/h
• Różnica ciśnienia ∆pmax / ∆pS: 300 kPa / 300 kPa
• Ciśnienie nominalne: PN16, dopuszczalne ciśnienie robocze 1 MPa (10 bar)
• Medium: woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Funkcja bezpieczeństwa: kanał regulacyjny A → AB zamknięty w stanie bez zasilania (sprężyna powrotna)
• Napięcie zasilania: 24 V AC / DC ±20% (SELV / PELV lub klasa 2), 45…65 Hz
• Sygnał sterujący: wybierany – 0…10 V DC, 2…10 V DC lub 4…20 mA DC
• Wejście sterowania nadrzędnego YF: wymuszenie całkowitego otwarcia lub zamknięcia niezależnie od sygnału regulacyjnego
• Sygnał zwrotny położenia X: 0…10 V DC (0…100% skoku, obciążenie > 500 Ω)
• Czas przebiegu: < 2 s (pełny skok)
• Rozdzielczość skoku: 1 : 1000, beztarciowy pomiar indukcyjny
• Charakterystyka zaworu: wybierana – stałoprocentowa lub liniowa, ngl = 3,0 lub 5,3
• Poziom nieszczelności: A → AB maks. 0,02% kVS; B → AB < 0,2% kVS (zależnie od warunków pracy)
• Zakres temperatury medium: 1…130 °C
• Temperatura otoczenia (praca): –5…45 °C
• Stopień ochrony obudowy: IP54 (z zastosowanymi dławikami kablowymi M20)
• Pozycja montażu: od pionowej do poziomej (siłownik nad rurociągiem)
• Sterowanie ręczne: pokrętło z położeniami AUTO / MANUAL / OFF
• Sygnalizacja: dwubarwna dioda LED (zielona / czerwona) sygnalizująca stan pracy i błędy
• Konfiguracja: przełączniki DIL w module elektroniki (charakterystyka, rodzaj i zakres sygnału)
• Bezobsługowa konstrukcja: małe tarcie, dławica bezobsługowa, brak wymaganej konserwacji okresowej

Zastosowanie

MXG461.15-3.0 przeznaczony jest do regulacji ciągłej w zamkniętych instalacjach HVAC, w szczególności:

• regulacja przepływu wody chłodniczej w obiegach chłodzenia i klimatyzacji,
• regulacja niskotemperaturowej wody grzewczej w obiegach mieszających i wtryskowych,
• układy z wodą ze środkami przeciwzamarzaniowymi (np. roztwory glikolu) – przy zachowaniu odpowiedniej lepkości czynnika.

Zawór może pracować jako:

• zawór mieszający 3-drogowy (A, B → AB),
• zawór przelotowy 2-drogowy – po zaślepieniu króćca B odpowiednim osprzętem.

Zawór nie może być stosowany jako rozdzielający; należy zawsze przestrzegać oznaczonego kierunku przepływu przez króćce A, B i AB.

Funkcje i działanie

Zawór MXG461.15-3.0 posiada zintegrowany siłownik magnetyczny z elektroniką regulacyjną. Sygnał sterujący jest w module elektroniki przetwarzany na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu siłownika. Powoduje to przemieszczenie zwory przeciwko sprężynie i siłom hydraulicznym do położenia odpowiadającego wartości sygnału sterującego.

Położenie zaworu jest ciągle mierzone indukcyjnie, a wewnętrzny regulator położenia zapewnia:

• dokładną proporcjonalność między sygnałem sterującym a skokiem zaworu,
• natychmiastową korektę zakłóceń hydraulicznych w instalacji,
• generowanie sygnału zwrotnego 0…10 V DC informującego o aktualnym położeniu zaworu.

W przypadku przerwania sygnału sterującego lub zaniku / wyłączenia napięcia zasilającego, sprężyna powrotna automatycznie zamyka kanał A → AB, realizując funkcję bezpieczeństwa (pozycja zamknięta zaworu po stronie regulacyjnej).

Sterowanie i sygnały

• Wejście Y – sygnał sterujący:
  • 0…10 V DC lub 2…10 V DC (sygnał napięciowy, impedancja ≥ 100 kΩ),
  • 4…20 mA DC (sygnał prądowy, rezystancja wejściowa 100 Ω),
  • zakres i rodzaj sygnału wybierany przełącznikami DIL.
• Wejście YF – sterowanie nadrzędne:
  • YF niepodłączone – zawór sterowany sygnałem Y,
  • YF połączone z G – kanał A → AB całkowicie otwarty (pozycja wymuszonego otwarcia),
  • YF połączone z G0 – kanał A → AB zamknięty (pozycja wymuszonego zamknięcia).
• Wyjście X – sygnał zwrotny położenia:
  • 0…10 V DC ≙ 0…100% skoku zaworu,
  • maksymalne obciążenie 2 mA, rezystancja obciążenia > 500 Ω.
• Dodatkowe możliwości sterowania: sygnał sterujący 0…20 V DC z odcięciem fazy (przy zastosowaniu zewnętrznego interfejsu SEZ91.6).

Konfiguracja przełącznikami DIL

W module elektroniki znajdują się przełączniki DIL umożliwiające dopasowanie parametrów zaworu do wymagań instalacji:

• Wybór charakterystyki zaworu: stałoprocentowa (logarytmiczna) lub liniowa.
• Wybór zakresu sygnału sterującego: 0…10 V DC lub 2…10 V DC / 4…20 mA DC.
• Wybór rodzaju sygnału: napięciowy [V] lub prądowy [mA].
• Wybór nachylenia charakterystyki stałoprocentowej: ngl 3,0 lub 5,3.

Sterowanie ręczne i kalibracja

• Położenie AUTO: standardowa praca automatyczna; zawór sterowany sygnałem Y, dioda LED świeci ciągle na zielono.
• Położenie MANUAL:
  • wciśnięcie i obrócenie pokrętła w kierunku zgodnym z ruchem wskazówek zegara,
  • ręczne otwarcie kanału A → AB do położenia ok. 80…100% skoku (w zależności od DN),
  • sygnał z regulatora zostaje odłączony, a dioda LED miga na zielono.
• Położenie OFF:
  • wciśnięcie i obrócenie pokrętła przeciwnie do ruchu wskazówek zegara,
  • kanał A → AB jest zamknięty, dioda LED miga na zielono,
  • sterowanie automatyczne jest wyłączone.

Zawór jest fabrycznie skalibrowany na położenia 0% i 100% skoku. W razie potrzeby (np. niewielkiej nieszczelności przy 0% skoku lub po wymianie modułu elektroniki) można wykonać ponowną kalibrację:

• ustawić pokrętło w położeniu AUTO,
• wcisnąć przycisk w otworze kalibracyjnym cienkim narzędziem (∅ ok. 2 mm),
• podczas kalibracji dioda LED miga na zielono przez ok. 10 s – zawór zostaje na krótko zamknięty, a następnie całkowicie otwarty.

Sygnalizacja LED

Dwubarwna dioda LED w module elektroniki informuje o stanie pracy:

• Zielona – świeci ciągle: normalny tryb regulacji, brak błędów.
• Zielona – miga: trwająca kalibracja lub aktywne sterowanie ręczne (MANUAL / OFF).
• Czerwona – świeci ciągle: błąd kalibracji lub błąd wewnętrzny modułu – zalecana ponowna kalibracja, a w razie potrzeby wymiana modułu elektroniki.
• Czerwona – miga: awaria zasilania (napięcie lub częstotliwość poza zakresem) lub zablokowany zawór.
• LED zgaszona: brak zasilania lub uszkodzenie elektroniki.

Wskazówki montażowe

• Zastosowanie hydrauliczne: wyłącznie jako zawór mieszający lub przelotowy, nigdy jako rozdzielający; obowiązkowo przestrzegać kierunku przepływu przez króćce A, B i AB.
• Pozycja montażu: od pionowej do poziomej; siłownik nie może znajdować się poniżej osi rurociągu.
• Stopień ochrony IP54 obowiązuje przy zastosowaniu odpowiednich dławików kablowych M20 (nie są częścią dostawy) i prawidłowym zamknięciu pokrywy.
• Króćce przyłączeniowe: gwint wewnętrzny Rp 1/2 (wg ISO 7-1); połączenia uszczelniane uszczelkami płaskimi z zestawów śrubunków ALG..3.
• Uszczelnianie gwintów: nie stosować pakuł konopnych do uszczelniania połączeń gwintowych zaworu.
• Zastosowanie jako zawór przelotowy: króciec B należy zaślepić odpowiednim elementem (zaślepka z uszczelką z kompletu śrubunków lub kołnierz zaślepiający – w zależności od zastosowanego osprzętu).
• Ochrona przed zanieczyszczeniami: zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Ograniczenie hałasu przepływu: unikać bezpośrednio przed i za zaworem redukcji średnic, ostrych kolan i krawędzi; zalecany odcinek prosty min. 10 × DN (co najmniej 0,4 m).
• Izolacja cieplna: nie wolno obejmować siłownika izolacją termiczną; izolować wyłącznie rurociąg i korpus zaworu.
• Dostęp serwisowy: zapewnić wolną przestrzeń nad siłownikiem – dla DN 15 wymagany odstęp wynosi ok. 100 mm.

Dane techniczne – MXG461.15-3.0

Dane hydrauliczne i mechaniczne

• Typ zaworu: 3-drogowy zawór mieszający (z możliwością zastosowania jako zawór przelotowy)
• DN: 15
• Przyłącza: gwint wewnętrzny Rp 1/2; gwint zewnętrzny G1B do śrubunków
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1 MPa (10 bar)
• Różnica ciśnienia: ∆pmax = 300 kPa, ∆pS = 300 kPa
• kVS: 3,0 m³/h (H100 przy ∆p = 100 kPa, woda 5…30 °C)
• Poziom nieszczelności: A → AB maks. 0,02% kVS; B → AB < 0,2% kVS
• Charakterystyka: liniowa lub stałoprocentowa, optymalizowana w zakresie małych otwarć
• Zakres temperatury medium: 1…130 °C
• Dopuszczalne czynniki: woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi (jakość wg VDI 2035)
• Położenie przy braku zasilania: A → AB zamknięte (sprężyna powrotna)
• Tryb regulacji: ciągły
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo ok. 3%
• Materiał korpusu zaworu: żeliwo EN-GJL-250
• Grzybek: stal nierdzewna CrNi (X12CrNiS18 8)
• Gniazdo: mosiądz (CuZn39Pb3)
• Uszczelnienie trzpienia: EPDM (O-ring)
• Mieszki: tombak (CuSn6), brąz (CuSn9), stal CrNi

Dane elektryczne i siłownika

• Napięcie zasilania: 24 V AC / DC ±20% (SELV / PELV lub klasa 2)
• Częstotliwość (AC): 45…65 Hz
• Typowy pobór mocy (praca): ok. 5 W
• Moc pozorna znamionowa: ok. 29 VA
• Pobór mocy w stanie czuwania: < 1 W (zawór zamknięty)
• Zabezpieczenie zewnętrzne linii zasilającej: bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D) albo zasilacz z ograniczeniem prądu do maks. 10 A
• Sygnał sterujący Y: 0/2…10 V DC lub 4…20 mA DC
• Impedancja wejścia napięciowego: ≥ 100 kΩ
• Rezystancja wejścia prądowego: 100 Ω
• Wejście sterowania nadrzędnego YF: impedancja 22 kΩ; YF–G → otwarty A → AB; YF–G0 → zamknięty A → AB
• Sygnał zwrotny X: 0…10 V DC, obciążenie > 500 Ω, maks. 2 mA
• Pomiar skoku: indukcyjny, nieliniowość ±3% wartości końcowej
• Czas przebiegu: < 2 s (pełny zakres skoku)
• Przyłącze elektryczne: 2 otwory ∅ 20,5 mm pod dławiki M20; zaciski śrubowe dla przewodów 1,5…4 mm²

Wymiary i masa

• Długość korpusu L1: 80 mm
• Długość między osiami króćców (L2, L3): ok. 40 mm / 42,5 mm
• Długość przy zastosowaniu jako zawór przelotowy (L4): 51 mm
• Wysokość całkowita H2: ok. 240 mm
• Wymagany odstęp nad siłownikiem: min. 100 mm
• Masa: ok. 3,8 kg

Podsumowanie

Siemens MXG461.15-3.0 to kompaktowy, trójdrogowy zawór regulacyjny PN16 z zintegrowanym siłownikiem magnetycznym 24 V AC/DC, zapewniający bardzo szybką reakcję (< 2 s), wysoką precyzję regulacji (rozdzielczość 1 : 1000), wybór charakterystyki (liniowa / stałoprocentowa) oraz pełną diagnostykę (LED, sygnał zwrotny 0…10 V). Funkcja bezpieczeństwa z zamknięciem A → AB przy zaniku zasilania, bezobsługowa konstrukcja i elastyczne sterowanie 0/2…10 V lub 4…20 mA sprawiają, że jest to nowoczesne i niezawodne rozwiązanie do regulacji przepływu wody chłodniczej i niskotemperaturowej wody grzewczej w zaawansowanych instalacjach HVAC.
