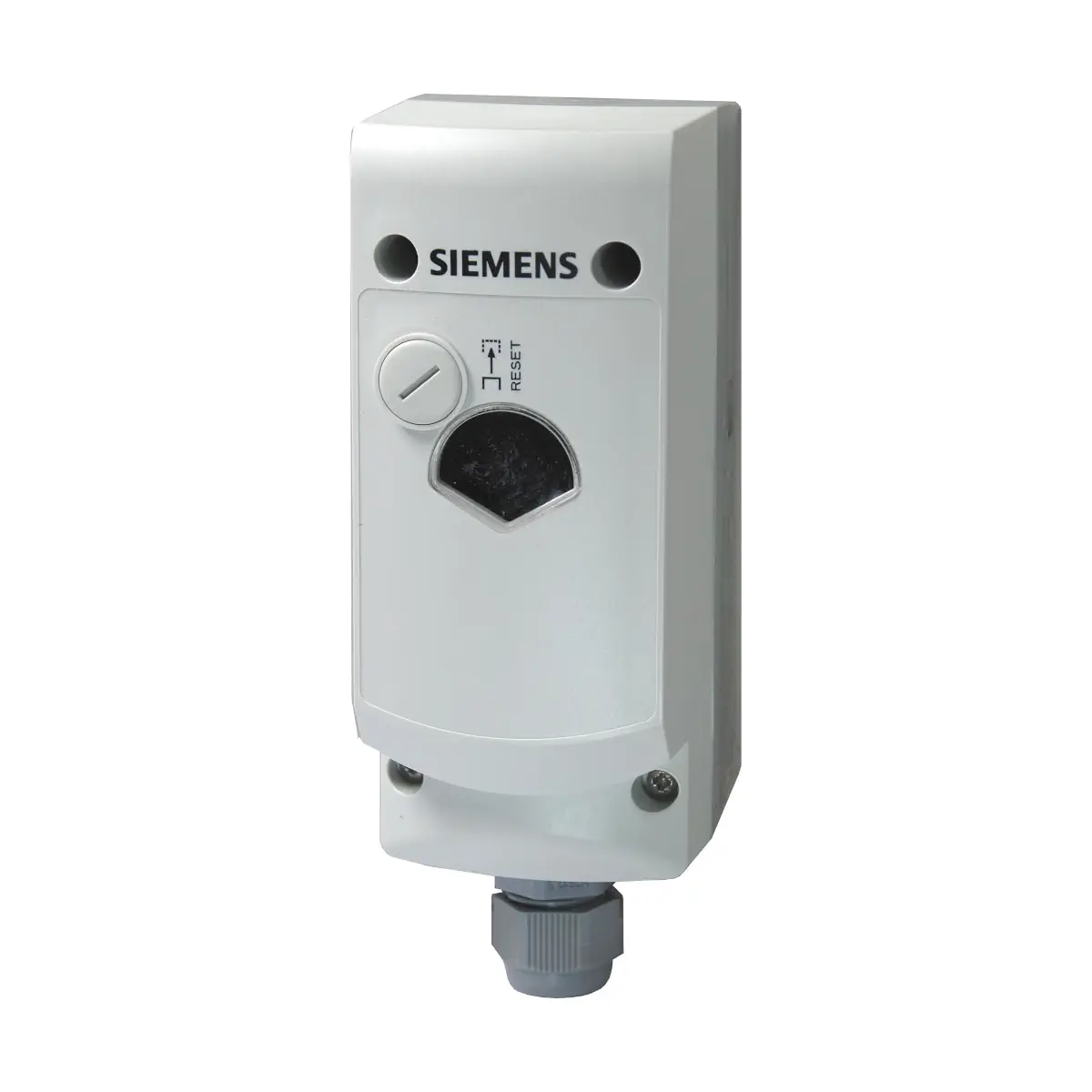

RAK-TB.1400S-M Termostat regulacyjny z kasowaniem ręcznym, 45..60 [°C], kapilara 700 [mm], opaska zaciskowa, kasowanie ręczne

RAK-TB.1400S-M to elektromechaniczny termostat ograniczający (bezpieczeństwa) z ręcznym kasowaniem (TB), wyposażony w czujnik kapilarny o długości 700 mm i wewnętrznie nastawiany zakres temperatury wyłączenia 45…60 °C. Przystosowany do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, szczególnie polecany jest do instalacji ogrzewania podłogowego, gdzie ma za zadanie niezawodnie ograniczać maksymalną temperaturę. Termostat posiada mikroprzełącznik ze stykiem przełączającym (zaciski 11-12/11-13), wysoki stopień ochrony IP43, okienko do odczytu nastawy oraz ukryty pod gwintowaną osłoną przycisk ręcznego odblokowania.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TB.1400S-M
• Typ urządzenia: elektromechaniczny termostat ograniczający (bezpieczeństwa) TB z kasowaniem ręcznym
• Zakres nastaw temperatury wyłączenia: 45…60 °C (nastawa wewnątrz obudowy)
• Element pomiarowy: czujnik kapilarny, długość kapilary 700 mm
• Rodzaj styków: mikroprzełącznik ze stykiem przełączającym (SPDT) – zaciski 11-12 / 11-13, styk 11-13 pełni funkcję styku alarmowego
• Napięcie znamionowe styków: 24…250 V AC
• Obciążalność styków 11-12: do 16 (2,5) A przy 250 V AC
• Obciążalność styku alarmowego 11-13: do 0,5 A przy 250 V AC
• Trwałość elektryczna: min. 300 000 cykli przełączeń przy obciążeniu znamionowym
• Termiczna histereza przełączania: 10 K ± 5 K
• Stała czasowa czujnika (DIN EN 14597): woda < 45 s, olej < 60 s, powietrze < 120 s
• Stopień ochrony obudowy: IP43 (EN 60529)
• Klasa bezpieczeństwa: I (EN 60730)
• Stopień zanieczyszczeń: 2 (EN 60730)
• Sposoby montażu: na rurze (z opaską zaciskową), w osłonie ochronnej (opcjonalnie) lub na ścianie
• Kontrola nastawy: odczyt temperatury wyłączenia przez okienko w pokrywie
• Kasowanie: ręczne, przyciskiem ukrytym pod gwintowaną osłoną
• Zaciski elektryczne: wtykowe typu „Push In” do przewodów 0,75…2,5 mm²
• Dławik kablowy: M16 x 1,5 mm
• Regulowane czynniki: woda, olej, powietrze
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa: ok. 0,27 kg (zestaw standardowy wersji S)

Zastosowanie

Termostat RAK-TB.1400S-M stosowany jest jako termostat bezpieczeństwa ograniczający temperaturę w instalacjach grzewczych i HVAC. Typowe obszary zastosowań to:

• Źródła ciepła – ochrona kotłów i innych urządzeń grzewczych przed przegrzaniem
• Instalacje grzewcze, wentylacyjne i klimatyzacyjne – jako ogranicznik maksymalnej temperatury
• Instalacje ogrzewania podłogowego – dedykowane zastosowanie dla modelu RAK-TB.1400S-M, ochrona podłogi i posadzki przed nadmiernym nagrzaniem

Dzięki ręcznemu kasowaniu oraz jednoznacznemu sygnałowi alarmowemu (styk 11-13), termostat idealnie nadaje się do aplikacji, w których po przekroczeniu dopuszczalnej temperatury wymagane jest kontrolowane i świadome przywrócenie pracy przez uprawniony personel.

Funkcje i działanie

Działanie termostatu ograniczającego

• Wzrost temperatury czynnika powoduje nagrzewanie czujnika kapilarnego.
• Po osiągnięciu ustawionej temperatury wyłączenia mikroprzełącznik przełącza styk:
  • styk 11-12 zostaje rozłączony,
  • styk 11-13 (alarmowy) zostaje załączony.
• Po przełączeniu termostat pozostaje zablokowany w pozycji wyłączonej – nie wraca samoczynnie.
• Dopiero gdy temperatura medium spadnie o wartość zgodną ze strefą nieczułości (histerezą), możliwe staje się ponowne załączenie poprzez ręczne odblokowanie.

Ręczne kasowanie (odblokowanie)

• Przycisk kasowania znajduje się pod gwintowaną osłoną w pokrywie obudowy, co chroni przed przypadkowym lub nieuprawnionym resetem.
• Po zadziałaniu termostatu i spadku temperatury poniżej poziomu wyłączenia o wartość histerezy, termostat należy ręcznie odblokować przez naciśnięcie przycisku.
• Dopiero po takim kasowaniu obwód główny (styk 11-12) może ponownie zostać zamknięty.

Kontrola i nastawa temperatury

• Nastawa temperatury wyłączenia dokonywana jest wewnątrz obudowy i powinna być wykonywana wyłącznie przez wykwalifikowany personel.
• Ustawioną wartość można w każdej chwili odczytać przez okienko kontrolne w pokrywie obudowy, bez jej zdejmowania.
• Odchyłka produkcyjna nastawy wynosi +0 / -6 °C (kalibracja przy 22 °C zgodnie z DIN EN 14597).

Bezpieczeństwo i niezawodność

• Klasa bezpieczeństwa I – wymagane jest podłączenie przewodu ochronnego zgodnie z obowiązującymi przepisami.
• Minimalna trwałość mechanizmu przełączającego przy obciążeniu znamionowym to 300 000 cykli.
• Przewidziano zewnętrzny bezpiecznik 16 A w obwodzie zasilania.
• Urządzenie spełnia wymagania norm EN 60730-1, EN 60730-2-9 oraz DIN EN 14597 i posiada znak CE.
• Ochrona przed zakłóceniami fal radiowych: klasyfikacja N ≤ 5 wg EN 55014.

Budowa i materiały

• Obudowa: z wzmocnionego tworzywa PC (poliwęglan) – wysoka odporność na ogień, promieniowanie UV, wysoką temperaturę oraz czynniki chemiczne i biologiczne.
• Podstawa termostatu: przystosowana do montażu na rurze, z osłoną zanurzeniową lub na ścianie.
• Pokrywa obudowy: PC z wbudowanym okienkiem kontrolnym do odczytu nastawy oraz odkręcaną osłoną przycisku kasowania.
• Czujnik kapilarny i element pomiarowy: wykonane z miedzi; membrana ze stali nierdzewnej.
• Wymiary elementu pomiarowego: średnica ok. 6,5 mm; minimalny promień zgięcia kapilary R_min = 5 mm.
• Podstawa mechanizmu przełączającego: tworzywo sztuczne.
• Dławik kablowy: M16 x 1,5 mm – w komplecie z urządzeniem.

Montaż

• Instrukcja montażu jest dołączona do zestawu i powinna być bezwzględnie przestrzegana.
• Należy zapewnić wystarczającą przestrzeń nad termostatem, aby umożliwić:
  • odczyt nastawy przez okienko kontrolne,
  • regulację temperatury wyłączenia,
  • ewentualną wymianę termostatu.

Montaż na rurze

• Standardowy zestaw zawiera opaskę zaciskową do mocowania na rurach o średnicy do ok. 100 mm.
• Opaska powinna być mocno dociśnięta, aby czujnik kapilarny przylegał do rury na całej swej długości.
• Zapewnia to prawidłowe i szybkie przenoszenie temperatury na element pomiarowy.

Montaż w osłonie ochronnej

• Możliwy jest montaż czujnika w osłonie zanurzeniowej (opcjonalny osprzęt).
• Osłonę montuje się w instalacji i ustawia jej sześciokątny koniec w odpowiednim położeniu.
• Czujnik kapilarny umieszcza się w osłonie, a podstawę termostatu mocuje się na osłonie i zabezpiecza śrubą.

Montaż na ścianie

• Podstawa obudowy przewiduje możliwość montażu na ścianie.
• Należy wybić odpowiedni otwór montażowy w podstawie i wyprowadzić kapilarę na wymaganą długość.
• Element pomiarowy umieszcza się w osłonie i zabezpiecza dołączoną spinką (wyposażenie montażowe).

Podłączenie elektryczne

• Podłączenia elektryczne może wykonywać wyłącznie wykwalifikowany instalator.
• Przed otwarciem obudowy urządzenie musi być odłączone od napięcia.
• Uziemienie należy wykonać zgodnie z obowiązującymi przepisami – urządzenie posiada klasę bezpieczeństwa I.
• Stosowany przewód musi posiadać izolację odpowiednią dla napięcia sieciowego.
• Połączenia należy wykonać zgodnie ze schematem podłączeniowym i obowiązującymi normami.
• Zaciski wtykowe „Push In”:
  • 6 zacisków do przewodów 0,75…2,5 mm² (obwody główne),
  • 2 zaciski do przewodów 0,75…2,5 mm² (np. uziemienie).
• Przewidziano zastosowanie zewnętrznego elastycznego przewodu przyłączeniowego z końcówkami (np. tulejkami).

Dane techniczne

• Model: RAK-TB.1400S-M
• Zakres nastaw temperatury wyłączenia: 45…60 °C
• Termiczna histereza przełączania: 10 K ± 5 K
• Odchyłka produkcyjna: +0 / -6 °C (kalibracja przy 22 °C)
• Element pomiarowy: czujnik kapilarny, długość kapilary 700 mm
• Maks. temperatura kapilary: ustawiona temperatura wyłączenia + 25 K, jednak nie więcej niż 135 °C
• Temperatura otoczenia obudowy (praca): do 80 °C (T80)
• Wilgotność (praca): < 95 % r.h.
• Warunki pracy: klasa klimatyczna 3K5, klasa mechaniczna 3M2 wg IEC 60721-3-3
• Magazynowanie i transport: -25…+70 °C, wilgotność < 95 % r.h., klasa 2K3 wg IEC 60721-3-2
• Napięcie znamionowe: 24…250 V AC
• Obciążalność styków: 11-12 do 16 (2,5) A; 11-13 (alarm) do 0,5 A przy 250 V AC
• Zewnętrzny bezpiecznik: 16 A
• Medium regulowane: woda, olej, powietrze
• Stała czasowa (DIN EN 14597): woda < 45 s; olej < 60 s; powietrze < 120 s
• Stopień ochrony: IP43
• Standard produktu: EN 60730-1, EN 60730-2-9, DIN EN 14597
• Ochrona przed zakłóceniami radiowymi: N ≤ 5 (EN 55014)
• Materiały: obudowa i podstawa mechanizmu – tworzywo sztuczne (PC); kapilara i element pomiarowy – miedź; membrana – stal nierdzewna
• Masa: ok. 0,27 kg (zestaw standardowy wersji S)

Podsumowanie

Siemens RAK-TB.1400S-M to solidny, elektromechaniczny termostat bezpieczeństwa z ręcznym kasowaniem, przeznaczony do ograniczania maksymalnej temperatury w instalacjach grzewczych, w szczególności w instalacjach ogrzewania podłogowego. Regulowany zakres 45…60 °C, wysoka obciążalność styków, szybka reakcja czujnika kapilarnego, trzy możliwości montażu (na rurze, w osłonie, na ścianie) oraz odporna obudowa PC o stopniu ochrony IP43 sprawiają, że jest to niezawodne rozwiązanie wszędzie tam, gdzie wymagana jest bezpieczna i kontrolowana ochrona przed przegrzaniem z jednoznacznym sygnałem alarmowym i koniecznością świadomego kasowania przez obsługę.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RAK-TB.1400S-M posiada oznaczenie CE i spełnia wymagania norm EN 60730-1, EN 60730-2-9 oraz DIN EN 14597.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, nastawę temperatury wyłączenia, podłączenie elektryczne i serwis może wykonywać wyłącznie wykwalifikowany personel lub instalator, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Przed otwarciem obudowy urządzenie należy odłączyć od napięcia. Nieprzestrzeganie tej zasady grozi porażeniem prądem lub uszkodzeniem urządzenia.
• Urządzenie jest przeznaczone do pracy przy napięciu 24...250 V AC. Podłączenie należy wykonać zgodnie ze schematem połączeń producenta. Zastosowany przewód musi spełniać wymagania izolacyjności dla napięcia sieciowego.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami. Nieprawidłowe uziemienie może stwarzać zagrożenie dla użytkownika i instalacji.
• Produkt ma stopień ochrony IP43. Montaż należy wykonywać w suchym i niezapylonym otoczeniu oraz w sposób zgodny z dokumentacją producenta.
• Model RAK-TB.1400S-M należy montować prawidłowo na rurze przy użyciu opaski zaciskowej, tak aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Kapilary i elementu pomiarowego nie wolno uszkadzać, nadmiernie zginać ani zaginać poniżej minimalnego promienia gięcia 5 mm. Uszkodzenie kapilary może spowodować nieprawidłowe działanie termostatu.
• Termostat bezpieczeństwa po zadziałaniu pozostaje zablokowany i wymaga ręcznego odblokowania. Kasowanie wolno wykonać dopiero po spadku temperatury o około 7 K poniżej temperatury przełączania.
• Przycisk odblokowania jest zabezpieczony gwintowaną osłoną. Nie należy odblokowywać urządzenia bez usunięcia przyczyny zadziałania zabezpieczenia.
• Urządzenie przeznaczone jest do mediów: woda, olej, powietrze. Stosowanie poza zakresem przewidzianym przez producenta może powodować nieprawidłową pracę lub uszkodzenie produktu.
• Należy przestrzegać dopuszczalnych warunków pracy: temperatura otoczenia obudowy maks. 80°C, wilgotność poniżej 95% r.h., maksymalna temperatura kapilary: temperatura wyłączenia + 25 K.
