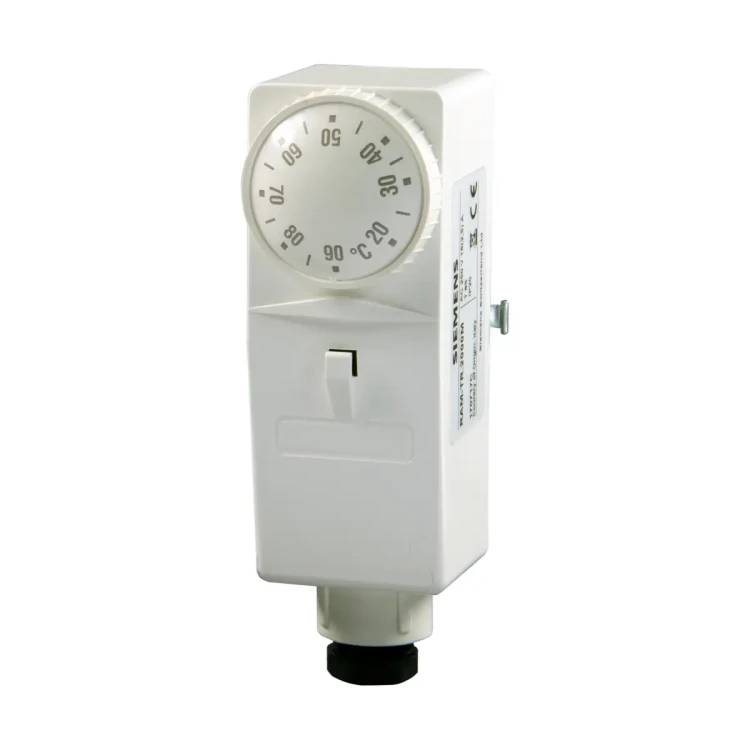

RAM-TR.2000M Termostat regulacyjny, 0..90 [°C], sprężyna mocująca

RAM-TR.2000M to elektromechaniczny termostat przylgowy regulacyjny (TR) firmy Siemens, z zakresem nastawy 20…90 °C, przeznaczony do montażu na rurach i zasobnikach w instalacjach grzewczych oraz ogólnych systemach HVAC. Wyposażony w bimetalowy element pomiarowy oraz mikroprzełącznik ze stykiem przełącznym 1-2 / 1-3 (S.P.D.T), umożliwia bezpośrednie sterowanie pompami, zaworami i innymi odbiornikami w zakresie 24…250 V AC, przy obciążeniu do 16 A (zaciski 1-2). W zestawie znajduje się sprężyna mocująca do szybkiego montażu na rurach o średnicy od 16 do 115 mm.

Najważniejsze cechy

• Producent: Siemens
• Model: RAM-TR.2000M
• Typ urządzenia: elektromechaniczny termostat przylgowy regulacyjny (TR)
• Zastosowanie: regulacja lub nadzór temperatury wody oraz sterowanie elementami wykonawczymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Zakres nastawy temperatury: 20…90 °C, nastawiana z zewnątrz (bez otwierania obudowy)
• Element pomiarowy: bimetal
• Mechanizm przełączania: mikroprzełącznik ze stykiem przełącznym (S.P.D.T) 1-2 / 1-3
• Napięcie nominalne styków: 24…250 V AC
• Obciążalność styków 1-2: 0,2…16 (2,5) A, 250 V AC
• Obciążalność styków 1-3: 0,2…2,5 A, 250 V AC
• Trwałość elektryczna: min. 100 000 cykli przełączania przy nominalnym obciążeniu
• Termiczna histereza przełączania: ok. 8 ± 3 K
• Medium regulowane: woda, olej
• Stopień ochrony obudowy: IP20 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730
• Zakres średnic rur do montażu: 16…115 mm (za pomocą sprężyny mocującej z zestawu)
• Materiał obudowy: tworzywo ABS, kolor RAL 7035 (jasnoszary)
• Masa: ok. 0,13 kg

Zastosowanie

Termostat przylgowy RAM-TR.2000M stosowany jest głównie w:

• Instalacjach grzewczych – regulacja lub nadzór temperatury wody w przewodach i zasobnikach, sterowanie pompami obiegowymi, zaworami itp.
• Ogólnych instalacjach HVAC – zastosowania regulacyjne i sygnalizacyjne wymagające przylgowego pomiaru temperatury przewodów z wodą lub olejem.

Funkcje i działanie

• Termostat mierzy temperaturę medium (woda, olej) poprzez bimetalowy element pomiarowy przylegający do powierzchni rury lub zasobnika.
• Po osiągnięciu nastawionej (z zewnątrz) temperatury:
  • przy wzroście temperatury styk przełącza się z 1-2 na 1-3,
  • przy spadku temperatury o wartość histerezy styk wraca do stanu początkowego – 1-2 zwarte, 1-3 rozwarte.
• Styk przełączny (S.P.D.T) umożliwia wykorzystanie termostatu zarówno do funkcji załączania, jak i wyłączania, w zależności od sposobu podłączenia zacisków 1-2 lub 1-3.
• Termiczna histereza przełączania ok. 8 ± 3 K ogranicza zbyt częste załączanie i wyłączanie sterowanych urządzeń.
• Odchyłka kalibracji: ±2 °C, z fabryczną odchyłką temperatury T_min ±4 °C oraz T_max ±6 °C.
• Wpływ temperatury otoczenia obudowy na wartość przełączania: ok. -0,2 °C / °C.

Montaż

• Miejsce montażu: powierzchnie rur lub zasobników z medium (woda, olej).
• Montaż na rurze: za pomocą dołączonej sprężyny mocującej, odpowiedniej dla rur o średnicach od 16 do 115 mm.
• Sprężyna powinna być odpowiednio naprężona, aby cała powierzchnia elementu pomiarowego przylegała do rury dla zapewnienia prawidłowego pomiaru.
• Przed montażem należy oczyścić powierzchnię rury; dla poprawy przewodnictwa cieplnego zaleca się zastosowanie pasty termoprzewodzącej.
• Obudowa przystosowana jest do montażu powierzchniowego; należy zapewnić odpowiednią przestrzeń nad termostatem do nastawiania temperatury i ewentualnej wymiany.
• Maksymalna temperatura podstawy: 110 °C.

Okablowanie

• Podłączenie elektryczne może wykonać wyłącznie wykwalifikowany instalator.
• Podłączenie należy wykonać zgodnie ze schematem połączeń oraz obowiązującymi przepisami.
• Napięcie nominalne styków: 24…250 V AC.
• Zaciski: do przewodów o przekroju 0,75…1,5 mm².
• Przepust kablowy: przewód o średnicy ok. 7,5 mm.
• Długość odizolowania żył: maks. 9 mm.
• Bezpiecznik zewnętrzny: 16 A (zabezpieczenie obwodu styków).
• Użyty przewód musi posiadać izolację odpowiednią do napięcia sieciowego.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia.

Dane techniczne

• Zakres nastawy temperatury: 20…90 °C
• Element pomiarowy: bimetal
• Regulowane czynniki: woda, olej
• Termiczna histereza przełączania: ok. 8 ± 3 K
• Odchyłka kalibracji: ±2 °C
• Fabryczny zakres odchyłki temperatury: T_min ±4 °C, T_max ±6 °C
• Wpływ temperatury otoczenia: ok. -0,2 °C / °C
• Maks. temperatura elementu pomiarowego: 163 °C
• Maks. temperatura obudowy (praca): 85 °C (T85)
• Wilgotność otoczenia (praca): < 95% r.h.
• Temperatura otoczenia (składowanie / transport): -25…+70 °C
• Wilgotność (składowanie / transport): < 95% r.h.
• Mechanizm przełączania: mikroprzełącznik ze stykiem przełącznym 1-2 / 1-3
• Napięcie nominalne: 24…250 V AC
• Prąd nominalny styków 1-2: 0,2…16 (2,5) A
• Prąd nominalny styków 1-3: 0,2…2,5 A
• Trwałość elektryczna: min. 100 000 cykli przełączania przy nominalnym obciążeniu
• Bezpiecznik zewnętrzny: 16 A
• Stopień ochrony: IP20 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień zanieczyszczeń: 2 (normalny) wg EN 60730
• Standard produktu: EN 60730-x
• Ochrona przed zakłóceniami radiowymi: N ≤ 5 wg EN 55014
• Warunki środowiskowe (praca): klasa 3K5, mechanizm 3M2 wg IEC 60721-3-3
• Warunki środowiskowe (składowanie / transport): klasa 2K3 wg IEC 60721-3-2
• Podłączenie elektryczne: zaciski śrubowe 0,75…1,5 mm²
• Materiał obudowy: ABS, kolor RAL 7035 (jasnoszary)
• Wymiary gabarytowe (wg rysunku): wysokość ok. 99 mm, szerokość 38 mm, głębokość ok. 42 mm
• Masa: ok. 0,13 kg

Podsumowanie

Siemens RAM-TR.2000M to kompaktowy, niezawodny termostat przylgowy z zakresem nastawy 20…90 °C, oparty na sprawdzonej technologii bimetalowej i mikroprzełączniku ze stykiem przełącznym. Wysoka obciążalność styków (do 16 A na zaciskach 1-2), szeroki zakres napięcia pracy 24…250 V AC, możliwość montażu na rurach o średnicach 16…115 mm oraz stopień ochrony IP20 czynią go uniwersalnym rozwiązaniem do regulacji i nadzoru temperatury w typowych instalacjach grzewczych i HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Montaż i okablowanie mogą wykonywać wyłącznie wykwalifikowani instalatorzy lub uprawnieni elektrycy, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia sieciowego.
• Urządzenie jest przeznaczone do pracy przy napięciu 24...250 V AC. Podłączenie należy wykonać zgodnie ze schematem połączeń oraz z zachowaniem dopuszczalnych parametrów obciążenia styków.
• Do podłączenia należy stosować kable przeznaczone do napięć sieciowych oraz przewody o przekroju zgodnym z dokumentacją producenta. Długość usuniętej izolacji końcówek przewodów nie powinna przekraczać 9 mm.
• Produkt przeznaczony jest do montażu przylgowego na rurze w wodnej instalacji. Termostat należy mocować wyłącznie za pomocą właściwie naprężonej sprężyny mocującej, tak aby cała powierzchnia elementu pomiarowego przylegała do powierzchni rury.
• Termostat można montować na rurach o średnicy od 16 mm do 115 mm. Przed montażem powierzchnię rury należy oczyścić, aby zapewnić prawidłowy pomiar temperatury.
• Należy zapewnić wystarczającą ilość miejsca nad termostatem w celu ustawiania wartości zadanej oraz ewentualnej wymiany urządzenia.
• Nie należy przekraczać maksymalnej temperatury podstawy 110 °C oraz maksymalnej temperatury otoczenia obudowy 85 °C.
• Produkt ma stopień ochrony IP20, dlatego jest przeznaczony do stosowania wyłącznie w miejscach zapewniających odpowiednią ochronę przed wnikaniem ciał obcych i wilgoci.
