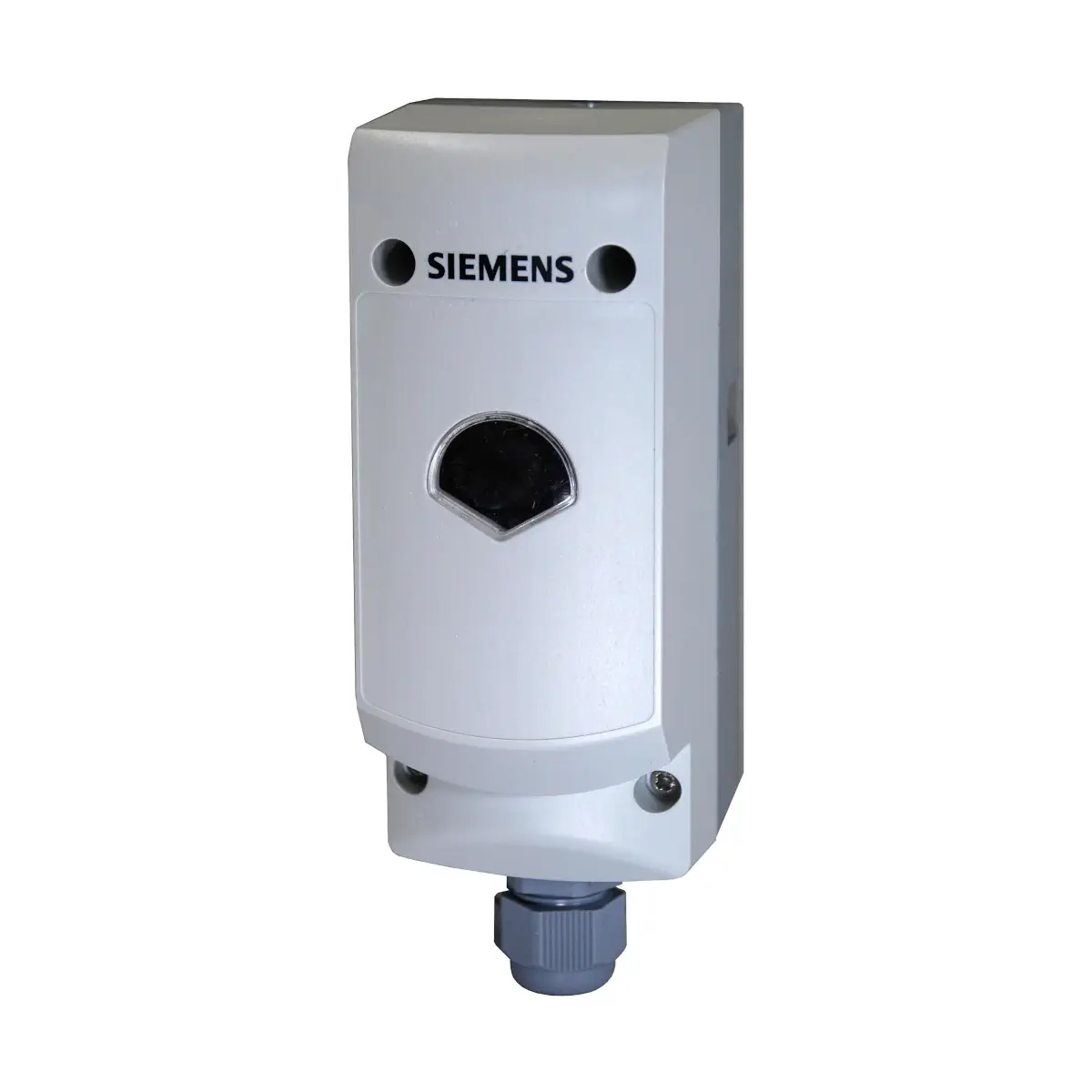

RAK-TW.1000S-H Termostat ograniczający (pokrętło wewnątrz obudowy), 15..95 [°C], kapilara 700 [mm], opaska zaciskowa

RAK-TW.1000S-H to elektromechaniczny termostat ograniczający temperatury (TW) firmy Siemens, zgodny z DIN EN 14597 oraz EN 60730. Wyposażony w kapilarny element pomiarowy i 2-stawny styk przełączający (SPDT), umożliwia nadzór temperatury w zakresie 15...95 °C. Stopień ochrony IP43, zaciski wtykowe typu Push In oraz okienko kontrolne do odczytu nastawy sprawiają, że jest to praktyczne rozwiązanie do zabezpieczenia źródeł ciepła oraz instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TW.1000S-H
• Typ urządzenia: elektromechaniczny, 2-stawny termostat ograniczający temperatury (TW) z kapilarnym czujnikiem
• Normy: DIN EN 14597 (TW1197), EN 60730-x
• Zakres nastaw temperatury: 15...95 °C (nastawa wkrętakiem, odczyt przez okienko w pokrywie obudowy)
• Regulowane czynniki: woda, olej, powietrze
• Rodzaj styku: 1 x styk przełączający (S.P.D.T.), zaciski 1–2 / 1–3
• Obciążalność styków (24…250 V AC): styk 1–2: 0,1...16 (2,5) A, styk 1–3: 0,1...6 (2,5) A; zewnętrzny bezpiecznik 16 A
• Termiczna histereza przełączania: ok. 6 K (zależnie od zakresu)
• Stała czasowa wg DIN EN 14597: woda < 45 s, olej < 60 s, powietrze < 120 s
• Czujnik: element pomiarowy Ø 6,5 mm x 65 mm z kapilarą o długości 700 mm (minimalny promień zgięcia kapilary R_min = 5 mm)
• Stopień ochrony obudowy: IP43 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730 (wymagane uziemienie)
• Warunki pracy (obudowa): klasa klimatyczna 3K5 wg IEC 60721-3-3, temperatura otoczenia do 80 °C (T80), wilgotność < 95 % r.h.
• Maks. temperatura kapilary: temperatura wyłączenia + 25 K, maks. 125 °C
• Warunki składowania i transportu: klasa 2K3 wg IEC 60721-3-2, temperatura otoczenia -25…+70 °C, wilgotność < 95 % r.h.
• Odporność mechaniczna: klasa 3M2 wg IEC 60721-3-3
• Trwałość mechanizmu: min. 100 000 cykli przełączeń przy nominalnym obciążeniu
• Stopień zanieczyszczeń: 2 wg EN 60730
• Ochrona przed zakłóceniami radiowymi: klasa N ≤ 5 wg EN 55014
• Obudowa: podstawa i pokrywa z poliwęglanu (PC), odpornego na ogień, promieniowanie UV, wysoką temperaturę oraz czynniki chemiczne i biologiczne
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Montaż: na rurze, w osłonie zanurzeniowej lub na ścianie
• Podłączenie elektryczne: zaciski wtykowe typu Push In dla przewodów 0,75...2,5 mm², dławik kablowy M16 x 1,5 mm
• Maksymalne napięcie przyłączeniowe: 250 V AC
• Masa zestawu standardowego (RAK...S): ok. 0,27 kg

Zastosowanie

Termostat ograniczający RAK-TW.1000S-H przeznaczony jest do nadzoru i ograniczania temperatury w instalacjach grzewczych oraz HVAC. Typowe zastosowania obejmują:

• Źródła ciepła – nadzór temperatury kotła, wymagany w otwartych instalacjach grzewczych
• Instalacje grzewcze – zabezpieczenie przed przekroczeniem maksymalnej temperatury wody lub oleju
• Instalacje wentylacyjne i klimatyzacyjne – kontrola temperatury powietrza w kanałach i układach nagrzewnic
• Ogólne zastosowania bezpieczeństwa – wszędzie tam, gdzie wymagane jest niezależne, mechaniczne ograniczenie temperatury medium

Funkcje i działanie

Ograniczanie temperatury – praca styku przełączającego

• Termostat działa jako 2-stawny ogranicznik temperatury z jednym mikroprzełącznikiem o styku przełączającym (1–2 / 1–3).
• Przy wzroście temperatury medium i osiągnięciu nastawionej temperatury wyłączenia styk 1–2 przełącza się na 1–3.
• Po obniżeniu się temperatury o wartość odpowiadającą histerezie termicznej (ok. 6 K) styk termostatu ograniczającego (TW) powraca do położenia 1–2.
• Tym samym termostat zapewnia powtarzalne ograniczanie temperatury w zadanym zakresie, zgodnie z wymaganiami DIN EN 14597.

Zachowanie przy bardzo niskiej temperaturze kapilary

Jeżeli kapilara zostanie schłodzona do temperatury poniżej ok. -20 °C, obwód prądowy zostaje rozwarty. Po ponownym wzroście temperatury kapilary obwód jest automatycznie zwierany, co stanowi dodatkowe zabezpieczenie w skrajnych warunkach.

Budowa i montaż

• Podstawa termostatu wykonana jest z wzmocnionego tworzywa PC i przystosowana do:
  • montażu przylgowego na rurze,
  • montażu z osłoną zanurzeniową,
  • montażu na ścianie (z elementem pomiarowym umieszczonym w osłonie).
• Element pomiarowy stanowi czujnik z kapilarą – umożliwia montaż w oddaleniu od obudowy i dokładny pomiar temperatury medium.
• Pokrywa obudowy z poliwęglanu wyposażona jest w okienko kontrolne, przez które można odczytać aktualną nastawę temperatury.
• Nastawa temperatury ograniczenia odbywa się za pomocą wkrętaka i – zgodnie z kartą katalogową – powinna być wykonywana wyłącznie przez wykwalifikowany personel.
• Osłona ochronna ALT-SB100 (mosiądz niklowany, PN10) może być stosowana jako osłona zanurzeniowa dla elementu pomiarowego (wyposażenie dodatkowe).
• Przy montażu na rurze czujnik kapilarny powinien ściśle przylegać do powierzchni rury na całej swojej długości, a opaska zaciskowa musi być dobrze zaciśnięta.
• Przy montażu z osłoną zanurzeniową:
  • osłonę montuje się w instalacji i odpowiednio ustawia sześciokątny koniec,
  • czujnik kapilarny wsuwa się do osłony, po czym podstawę termostatu mocuje się na osłonie i zabezpiecza śrubą.
• Przy montażu na ścianie:
  • w podstawie obudowy należy wybić otwór montażowy i wyciągnąć kapilarę na wymaganą długość,
  • element pomiarowy umieszcza się w osłonie ochronnej i zabezpiecza spinką (element montażowy).
• Należy zapewnić wystarczającą ilość miejsca nad termostatem, aby możliwy był odczyt nastawy przez okienko, jej regulacja lub ewentualna wymiana urządzenia.

Podłączenie elektryczne i okablowanie

• Podłączenie elektryczne może wykonać wyłącznie uprawniony instalator.
• Użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych do 250 V AC.
• Maksymalne napięcie pracy obwodu: 250 V AC.
• Połączenia elektryczne:
  • zaciski wtykowe typu Push In do przewodów 6 x 0,75...2,5 mm²,
  • dodatkowe zaciski wtykowe 2 x 0,75...2,5 mm² (np. dla przewodu ochronnego),
  • dławik kablowy M16 x 1,5 mm dla zewnętrznego elastycznego przewodu przyłączeniowego,
  • złącze typu M, przystosowane do podłączenia przewodów z końcówkami, np. tulejkami.
• Zastosowane zaciski typu „Push In” to opatentowana technika połączeń (Weidmüller), umożliwiająca szybką instalację bez śrub.
• Uziemienie urządzenia musi być wykonane zgodnie z obowiązującymi przepisami i schematem połączeń.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia zasilającego.

Dane techniczne

• Model: RAK-TW.1000S-H
• Zakres nastaw temperatury: 15...95 °C (nastawa wkrętakiem)
• Termiczna histereza przełączania: ok. 6 K (zależnie od zakresu)
• Rodzaj styku: 1 x styk przełączający (S.P.D.T.), zaciski 1–2 / 1–3
• Napięcie nominalne styków: 24…250 V AC
• Prąd nominalny: styk 1–2: 0,1...16 (2,5) A; styk 1–3: 0,1...6 (2,5) A
• Zalecany bezpiecznik zewnętrzny: 16 A
• Trwałość elektryczna: min. 100 000 cykli przełączeń przy nominalnym obciążeniu
• Stała czasowa wg DIN EN 14597: woda < 45 s; olej < 60 s; powietrze < 120 s
• Czujnik i kapilara: Ø 6,5 mm x 65 mm; długość kapilary 700 mm; minimalny promień zgięcia 5 mm
• Maks. temperatura kapilary: temperatura wyłączenia + 25 K, maks. 125 °C
• Temperatura otoczenia obudowy (praca): do 80 °C (T80), klasa 3K5 wg IEC 60721-3-3
• Temperatura otoczenia (składowanie / transport): -25…+70 °C, klasa 2K3 wg IEC 60721-3-2
• Wilgotność względna: < 95 % r.h. (praca, składowanie, transport)
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień ochrony obudowy: IP43 wg EN 60529
• Stopień zanieczyszczeń: 2 wg EN 60730
• Ochrona przed zakłóceniami radiowymi: N ≤ 5 wg EN 55014
• Materiał obudowy: tworzywo sztuczne (PC – poliwęglan)
• Materiał kapilary i elementu pomiarowego: miedź
• Membrana: stal nierdzewna
• Kolory obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa wersji RAK...S: ok. 0,27 kg

Podsumowanie

Siemens RAK-TW.1000S-H to elektromechaniczny termostat ograniczający 15...95 °C z kapilarnym czujnikiem, stykiem przełączającym i stopniem ochrony IP43, przeznaczony do pewnego nadzoru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zgodność z DIN EN 14597, wysoka obciążalność styków, szybkie reagowanie zgodnie z wymaganiami norm oraz elastyczne możliwości montażu (na rurze, w osłonie, na ścianie) sprawiają, że jest to solidny element zabezpieczenia temperaturowego w technice budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE), zgodnie z dokumentacją producenta dla serii RAK-TW.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie elektryczne, nastawę temperatury ograniczenia oraz uruchomienie może wykonywać wyłącznie wykwalifikowany personel / instalator, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Przed otwarciem obudowy należy odłączyć termostat od napięcia. Nieprzestrzeganie tej zasady grozi porażeniem prądem elektrycznym lub uszkodzeniem urządzenia.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń oraz obowiązującymi przepisami. Użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Urządzenie jest przeznaczone do pracy przy napięciu 24...250 V AC. Nie przekraczać parametrów elektrycznych podanych przez producenta.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami. Nieprawidłowe wykonanie połączeń ochronnych może stwarzać zagrożenie dla użytkownika i instalacji.
• Model RAK-TW.1000S-H posiada stopień ochrony IP43. Produkt należy montować w suchym i niezapylonym otoczeniu oraz wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Należy zapewnić minimalną wolną przestrzeń montażową X = 250 mm nad urządzeniem, niezbędną do odczytu nastawy, regulacji, otwierania obudowy oraz demontażu lub montażu.
• Przy montażu na rurze opaska zaciskowa powinna być dobrze zaciśnięta, tak aby czujnik przylegał do powierzchni rury na całej swojej długości. Nieprawidłowy montaż może powodować błędne działanie ogranicznika temperatury.
• Kapilarę i element pomiarowy należy prowadzić ostrożnie. Minimalny promień zgięcia kapilary wynosi 5 mm. Zbyt ciasne zagięcie może uszkodzić element pomiarowy i spowodować nieprawidłową pracę urządzenia.
• Jeśli kapilara zostanie schłodzona do temperatury poniżej około -20 °C, obwód prądowy zostanie rozwarty, a po wzroście temperatury ponownie automatycznie zwarty. Należy uwzględnić to zachowanie podczas eksploatacji i diagnostyki instalacji.
• Produkt należy stosować wyłącznie do mediów dopuszczonych przez producenta: woda, olej, powietrze, oraz w zakresie nastawy dla modelu RAK-TW.1000S-H: 15...95 °C.
• Maksymalna temperatura otoczenia obudowy wynosi 80 °C, a maksymalna temperatura urządzenia 125 °C. Przekroczenie dopuszczalnych warunków pracy może prowadzić do uszkodzenia produktu lub nieprawidłowego działania.
