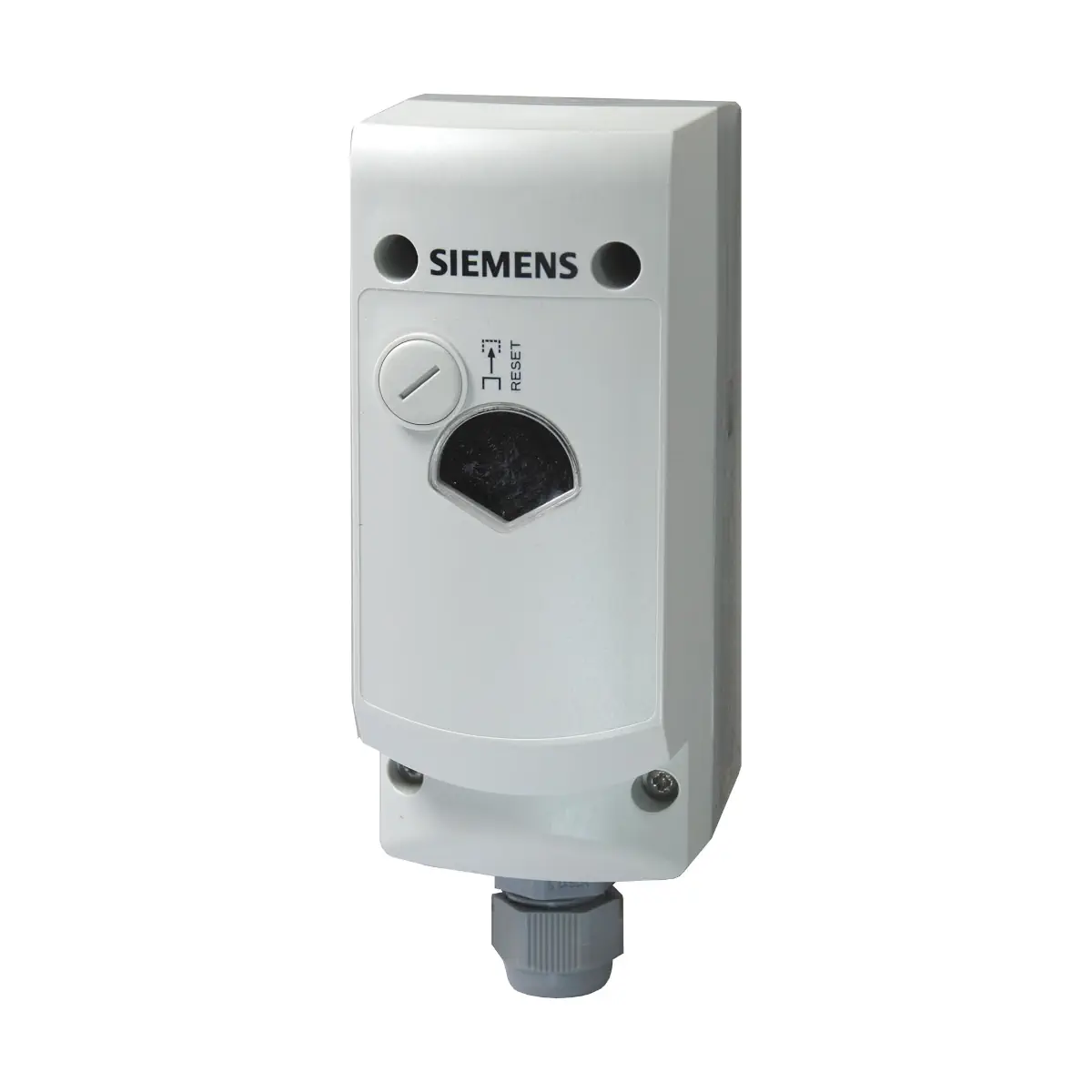

RAK-TB.1420S-M Termostat regulacyjny z kasowaniem ręcznym, 65..80 [°C], kapilara 700 [mm], opaska zaciskowa, kasowanie ręczne

RAK-TB.1420S-M to elektromechaniczny termostat ograniczający (bezpieczeństwa, typ TB) z ręcznym kasowaniem, wyposażony w kapilarny element pomiarowy i mikroprzełącznik ze stykiem przełącznym. Pracuje w zakresie nastaw 65...80 °C, zapewniając niezawodne odłączenie obciążenia oraz sygnalizację alarmu przy przekroczeniu zadanej temperatury. Przez okienko w obudowie można sprawdzić aktualną nastawę, a przycisk resetu zabezpieczony jest gwintowaną osłoną, co zwiększa bezpieczeństwo eksploatacji w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TB.1420S-M
• Typ urządzenia: elektromechaniczny termostat ograniczający (termostat bezpieczeństwa TB) z ręcznym kasowaniem
• Zastosowanie: źródła ciepła oraz ogólne instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Zakres temperatury wyłączenia: 65...80 °C, nastawa wewnętrzna z możliwością odczytu przez okienko kontrolne w pokrywie
• Termiczna histereza przełączania: 10 K ± 5 K
• Element pomiarowy: kapilarny czujnik temperatury; długość kapilary 700 mm, minimalny promień zgięcia 5 mm
• Regulowane czynniki: woda, olej, powietrze
• Rodzaj kontaktu: mikroprzełącznik ze stykiem przełączającym (11-12 / 11-13)
• Obciążalność styków: 24…250 V AC; styk 11-12: 0,1…16 (2,5) A; styk alarmowy 11-13: 2 (0,4) A
• Zewnętrzny bezpiecznik: 16 A
• Stopień ochrony obudowy: IP43 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730
• Stała czasowa (DIN EN 14597): woda < 45 s, olej < 60 s, powietrze < 120 s
• Możliwości montażu: na rurze (przylgowo), w osłonie ochronnej (zanurzeniowo) lub na ścianie z elementem pomiarowym w osłonie
• Obudowa: tworzywo PC (poliwęglan), odporne na ogień, promieniowanie UV oraz czynniki chemiczne i biologiczne
• Pokrywa: z okienkiem do kontroli nastawy i gwintowaną osłoną przycisku kasowania
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Przyłącza elektryczne: zaciski wtykowe „Push In” 6 × 0,75...2,5 mm² i 2 × 0,75...2,5 mm², dławik kablowy M16×1,5
• Trwałość mechanizmu przełączającego: min. 300 000 cykli przełączeń przy obciążeniu znamionowym
• Masa: ok. 0,27 kg (zestaw standardowy RAK...S)

Zastosowanie

Termostat ograniczający RAK-TB.1420S-M służy do nadzoru i awaryjnego wyłączania przy przekroczeniu dopuszczalnej temperatury medium w instalacjach wodnych, olejowych i powietrznych. Typowe obszary stosowania:

• Źródła ciepła – kotły, wymienniki, podgrzewacze, w których wymagane jest niezależne zabezpieczenie temperaturowe
• Instalacje grzewcze, wentylacyjne i klimatyzacyjne – jako termostat bezpieczeństwa chroniący przed przegrzaniem elementów instalacji lub medium

Dzięki możliwości montażu na rurze, w osłonie lub na ścianie, termostat może być łatwo dopasowany do różnych konfiguracji instalacji HVAC, przy zachowaniu tego samego zakresu pracy 65...80 °C.

Funkcje i działanie

Ograniczanie temperatury i reset ręczny

• Wraz ze wzrostem temperatury medium czujnik kapilarny przekazuje zmianę do mechanizmu przełączającego wewnątrz obudowy.
• Po osiągnięciu nastawionej temperatury wyłączenia styk 11-12 jest przełączany na styk 11-13 (alarm) i pozostaje zablokowany w tym położeniu.
• Po spadku temperatury medium o wartość histerezy (10 K ± 5 K) termostat nie wraca samoczynnie – wymagane jest ręczne odblokowanie przyciskiem kasowania.
• Przycisk resetu jest zakryty gwintowaną osłoną, co zabezpiecza przed przypadkowym lub nieuprawnionym odblokowaniem.
• Nastawioną temperaturę wyłączenia można sprawdzić przez okienko w obudowie bez potrzeby jej zdejmowania.

Bezpieczeństwo i niezawodność pracy

• Wykonanie jako termostat bezpieczeństwa (TB) zapewnia niezależne, mechaniczne odłączenie obciążenia przy przegrzaniu.
• Mechanizm przełączający zaprojektowano na min. 300 000 cykli przełączeń przy obciążeniu znamionowym.
• Zewnętrzny bezpiecznik 16 A zabezpiecza obwód zasilania zgodnie z wymaganiami katalogowymi.
• Urządzenie spełnia wymagania norm EN 60730-1, EN 60730-2-9 oraz DIN EN 14597, a także wymagania w zakresie kompatybilności elektromagnetycznej (ochrona przed zakłóceniami fal radiowych N ≤ 5 wg EN 55014).
• Klasa bezpieczeństwa I oraz wymagane uziemienie zapewniają podwyższony poziom ochrony użytkownika.

Budowa i materiały

• Podstawa termostatu: wzmocnione tworzywo PC (poliwęglan), przystosowane do montażu na rurze, z osłoną zanurzeniową lub na ścianie.
• Pokrywa obudowy: PC z wbudowanym okienkiem kontrolnym do odczytu nastawy oraz odkręcaną, gwintowaną osłoną przycisku kasowania.
• Dławik kablowy: M16×1,5 mm, umożliwiający wprowadzenie przewodu zasilającego.
• Kapilara i element pomiarowy: wykonane z miedzi, średnica czujnika ok. 6,5 mm.
• Membrana: ze stali nierdzewnej, zapewniająca trwałość i odporność na medium.
• Tworzywo PC: szczególnie odporne na ogień, promieniowanie UV, wysoką temperaturę oraz działanie czynników chemicznych i biologicznych.

Montaż

• Do opakowania dołączona jest instrukcja montażu, którą należy bezwzględnie stosować.
• Należy zapewnić wystarczającą ilość miejsca nad termostatem, aby umożliwić odczyt nastawy przez okienko, regulację oraz ewentualną wymianę urządzenia.

Montaż na rurze

• Czujnik kapilarny układa się wzdłuż rury i mocuje za pomocą opaski zaciskowej.
• Opaska powinna być dobrze zaciśnięta, aby czujnik przylegał do powierzchni rury na całej długości.

Montaż w osłonie ochronnej

• Osłonę montuje się w instalacji i odpowiednio ustawia jej sześciokątny koniec.
• Czujnik kapilarny umieszcza się w osłonie, a podstawę termostatu nasadza na osłonę i zabezpiecza śrubą.

Montaż na ścianie

• W podstawie obudowy należy wybić otwór montażowy, a kapilarę wyciągnąć na wymaganą długość.
• Element pomiarowy umieszcza się w osłonie i zabezpiecza za pomocą spinki (wyposażenie montażowe).

Nastawę temperatury wyłączenia może wykonywać wyłącznie wykwalifikowany personel.

Podłączenie elektryczne

• Przed otwarciem obudowy należy odłączyć termostat od napięcia.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami.
• Okablowanie może wykonać tylko uprawniony instalator, z użyciem przewodów o izolacji odpowiedniej dla napięcia sieciowego.
• Podłączenie powinno być zgodne ze schematem połączeń oraz lokalnymi przepisami.
• Zaciski wtykowe „Push In” przystosowane są do przewodów 0,75...2,5 mm² i umożliwiają szybkie podłączenie (złącze typu M do przewodów z końcówkami, np. tulejkami).
• Obciążenie podłączane jest do styków 11-12, a styk 11-13 służy jako styk alarmowy sygnalizujący zadziałanie ogranicznika temperatury.

Dane techniczne

• Oznaczenie typu: RAK-TB.1420S-M
• Rodzaj termostatu: termostat bezpieczeństwa TB z kasowaniem ręcznym
• Zakres temperatury wyłączenia (nastawa wewnętrzna): 65...80 °C
• Termiczna histereza przełączania: 10 K ± 5 K
• Odchyłka produkcyjna: +0 / -6 °C
• Kalibracja: w temperaturze otoczenia mechanizmu przełączającego i kapilary, ok. 22 °C (wg DIN EN 14597)
• Napięcie znamionowe styków: 24…250 V AC
• Prąd znamionowy styku 11-12: 0,1...16 (2,5) A
• Prąd znamionowy styku 11-13 (alarm): 2 (0,4) A
• Zewnętrzny bezpiecznik: 16 A
• Trwałość elektryczna: min. 300 000 cykli przełączeń przy nominalnym obciążeniu
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień ochrony obudowy: IP43 wg EN 60529
• Stopień zanieczyszczeń: 2 wg EN 60730
• Stała czasowa (DIN EN 14597): woda < 45 s, olej < 60 s, powietrze < 120 s
• Warunki pracy obudowy (klasa 3K5 wg IEC 60721-3-3): temperatura otoczenia do wartości temperatury wyłączenia + 25 K, maks. 80 °C (T80), wilgotność < 95% r.h.
• Warunki pracy mechanizmu: klasa 3M2 wg IEC 60721-3-3
• Magazynowanie i transport (klasa 2K3 wg IEC 60721-3-2): -25…+70 °C, wilgotność < 95% r.h.
• Maksymalna temperatura elementu pomiarowego: 135 °C
• Regulowane media: woda, olej, powietrze
• Długość kapilary: 700 mm
• Minimalny promień zgięcia kapilary: 5 mm
• Podłączenie elektryczne: zaciski wtykowe 6 × 0,75...2,5 mm² + 2 × 0,75...2,5 mm², dławik kablowy M16×1,5
• Kolor obudowy: podstawa RAL 7001, pokrywa RAL 7035
• Materiały: podstawa z tworzywa sztucznego, kapilara i element pomiarowy z miedzi, membrana ze stali nierdzewnej
• Masa zestawu standardowego RAK...S: ok. 0,27 kg
• Zgodność z normami: EN 60730-1, EN 60730-2-9, DIN EN 14597, EN 55014

Podsumowanie

Siemens RAK-TB.1420S-M to wytrzymały, elektromechaniczny termostat ograniczający z ręcznym kasowaniem, przeznaczony do pracy w zakresie 65...80 °C w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Kapilarny czujnik temperatury, wysoka obciążalność styków, ręczny reset zabezpieczony gwintowaną osłoną oraz obudowa o stopniu ochrony IP43 sprawiają, że jest to niezawodne rozwiązanie do funkcji bezpieczeństwa w nowoczesnych systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE), zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, nastawę temperatury wyłączenia, okablowanie i uruchomienie może wykonywać wyłącznie wykwalifikowany personel / instalator, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Urządzenie elektryczne niskonapięciowe. Przed otwarciem obudowy, montażem, podłączeniem lub pracami serwisowymi należy odłączyć termostat od napięcia.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami.
• Podłączenie elektryczne należy wykonać zgodnie ze schematem połączeń producenta. Kabel użyty do podłączenia musi spełniać wymagania izolacyjności dla napięcia sieciowego.
• Urządzenie pracuje przy napięciu 24...250 V AC. Nie przekraczać parametrów znamionowych obwodów i stosować zewnętrzny bezpiecznik 16 A zgodnie z dokumentacją.
• Termostat bezpieczeństwa z kasowaniem ręcznym. Po osiągnięciu temperatury wyłączenia styk przełącza się na alarm i pozostaje zablokowany; odblokowanie jest możliwe dopiero ręcznie po spadku temperatury czynnika o wartość strefy nieczułości.
• Przycisk odblokowania znajduje się pod gwintowaną osłoną. Nie wykonywać resetu przed sprawdzeniem przyczyny zadziałania zabezpieczenia i po odpowiednim obniżeniu temperatury.
• Produkt należy montować wyłącznie w sposób przewidziany przez producenta: na rurze, w osłonie ochronnej lub na ścianie z elementem pomiarowym w osłonie.
• Podczas montażu na rurze opaska zaciskowa powinna być dobrze zaciśnięta, tak aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Podczas montażu należy zapewnić wystarczającą ilość miejsca nad termostatem, minimum 250 mm, aby umożliwić odczyt nastawy, otwieranie obudowy oraz demontaż lub montaż urządzenia.
• Kapilarę i element pomiarowy należy prowadzić ostrożnie. Nie wolno przekraczać minimalnego promienia zgięcia kapilary R min. = 5 mm, ponieważ może to spowodować uszkodzenie urządzenia.
• Urządzenie należy stosować wyłącznie do mediów przewidzianych przez producenta: woda, olej, powietrze.
• Nie należy przekraczać dopuszczalnych warunków pracy, w szczególności maksymalnej temperatury otoczenia obudowy 80°C oraz maksymalnej temperatury 135°C podanej w dokumentacji.
• Produkt przeznaczony do montażu w suchym i niezapylonym otoczeniu; stopień ochrony obudowy dla modelu RAK-TB.1420S-M wynosi IP43.
