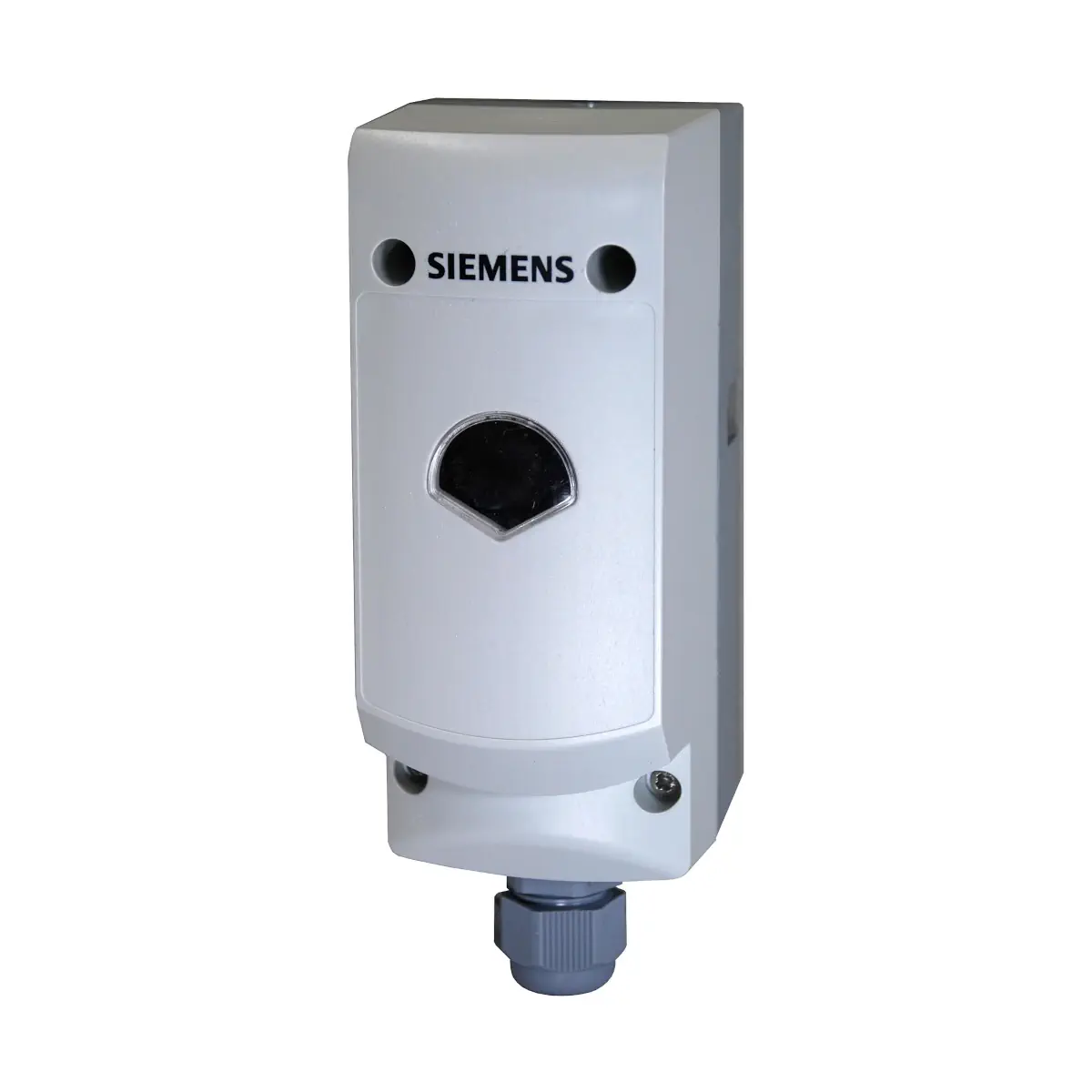

RAK-TW.1200B-H Termostat ograniczający (pokrętło wewnątrz obudowy), 40..120 [°C], kapilara 700 [mm], osłona 100 [mm], opaska zaciskowa

RAK-TW.1200B-H to elektromechaniczny termostat ograniczający temperatury (TW) firmy Siemens, zgodny z normą DIN EN 14597. Wyposażony w kapilarny element pomiarowy i 2‑stawny mikroprzełącznik ze stykiem przełączającym (SPDT), umożliwia nadzór temperatury w zakresie 40…120 °C. Urządzenie ma obudowę o stopniu ochrony IP43, przezroczyste okienko do kontroli nastawy oraz dostarczane jest w komplecie z osłoną ochronną ALT‑SB100, dławikiem kablowym i opaską do montażu na rurze.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TW.1200B-H
• Typ urządzenia: elektromechaniczny termostat ograniczenia temperatury (TW) z kapilarnym elementem pomiarowym
• Rodzaj pracy: 2‑stawny ogranicznik temperatury z mikroprzełącznikiem ze stykiem przełączającym (S.P.D.T.)
• Zakres nastaw temperatury: 40…120 °C (nastawa wkrętakiem)
• Termiczna histereza przełączania: ok. 6 K (zależnie od zakresu)
• Obciążalność styków (24…250 V AC): styki 1‑2: 0,1…16 (2,5) A; styki 1‑3: 0,1…6 (2,5) A
• Minimalna trwałość mechaniczna: ≥ 100 000 cykli przełączeń przy nominalnym obciążeniu
• Stopień ochrony obudowy: IP43 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730
• Długość kapilary: 700 mm
• Element pomiarowy: czujnik Ø6,5 mm x 65 mm, miedziana kapilara
• Minimalny promień zgięcia kapilary: R_min = 5 mm
• Stała czasowa (wg DIN EN 14597): woda < 45 s, olej < 60 s, powietrze < 120 s
• Regulowane czynniki: woda, olej, powietrze
• Maksymalna temperatura: 125 °C
• Maks. temperatura kapilary: temperatura wyłączenia + 25 K
• Temperatura otoczenia obudowy (praca): do 80 °C (T80)
• Zakres temperatury otoczenia (składowanie / transport): -25…+70 °C
• Dopuszczalna wilgotność otoczenia: < 95 % r.h. (bez kondensacji)
• Stopień zanieczyszczeń: 2 wg EN 60730
• Montaż: na rurze, w osłonie ochronnej lub na ścianie
• Podłączenie elektryczne: zaciski wtykowe („Push In”) dla przewodów 0,75…2,5 mm² oraz dławik kablowy M16 x 1,5 mm
• Zasilane obwody przełączające: do 250 V AC (konieczne spełnienie wymagań izolacyjnych dla napięć sieciowych)
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa zestawu standardowego: ok. 0,33 kg (wersja RAK…B)

Zastosowanie

Termostat RAK-TW.1200B-H jest przeznaczony do nadzoru i ograniczania temperatury w instalacjach:

• Źródła ciepła: nadzór temperatury kotła, wymagany w otwartych instalacjach grzewczych
• Instalacje grzewcze: układy centralnego ogrzewania i inne obiegi wody grzewczej
• Instalacje wentylacyjne i klimatyzacyjne: obiegi nagrzewnic, chłodnic i inne zastosowania wymagające ograniczenia temperatury

Funkcje i działanie

Dwustawny ogranicznik temperatury (TW)

• Termostat pracuje jako 2‑stawny ogranicznik temperatury z mikroprzełącznikiem przełączającym pomiędzy zaciskami 1‑2 i 1‑3.
• Przy wzroście temperatury i osiągnięciu nastawionej wartości wyłączenia styk 1‑2 przełącza się na 1‑3.
• Po obniżeniu temperatury czynnika o wartość histerezy przełączania (A) styk termostatu ograniczenia temperatury (TW) wraca do poprzedniego stanu, tj. na 1‑2.
• Charakterystykę przełączania opisano jako: W – wartość zadana, A – histereza przełączania.

Zachowanie przy bardzo niskiej temperaturze kapilary

• Jeśli kapilara zostanie schłodzona do temperatury poniżej ok. -20 °C, obwód prądowy zostaje rozwarty.
• Po ponownym wzroście temperatury kapilary obwód zostaje automatycznie zwarty.

Stała czasowa i dokładność

• Stała czasowa pomiaru temperatury spełnia wymagania DIN EN 14597:
  • woda: < 45 s,
  • olej: < 60 s,
  • powietrze: < 120 s.
• Odchyłka produkcyjna: +0 / -6 °C.
• Temperatura kalibracji: 80 °C.
• Odchyłka produkcyjna przy kalibracji: ±3 °C.
• Dryft po upływie przewidywanej trwałości: < ±5 %.
• Kalibracja wykonywana jest w temperaturze otoczenia mechanizmu przełączającego i kapilary 22 °C wg DIN EN 14597.

Budowa

• Podstawa termostatu: wzmocnione tworzywo PC (poliwęglan), przystosowane do montażu:
  • przylgowego na rurze,
  • z osłoną zanurzeniową,
  • na ścianie.
• Pokrywa obudowy: tworzywo PC z okienkiem kontrolnym umożliwiającym sprawdzenie nastawionej temperatury.
• Element pomiarowy: kapilara z elementem pomiarowym; kapilara i czujnik wykonane z miedzi, membrana ze stali nierdzewnej.
• Dławik kablowy: M16 x 1,5 mm.
• Materiał obudowy (PC): odporny na ogień i promieniowanie UV, wytrzymały na wysokie temperatury oraz działanie czynników chemicznych i biologicznych.
• Kolorystyka: podstawa – RAL 7001 (ciemnoszary), pokrywa – RAL 7035 (jasnoszary).

Montaż

• Możliwe są trzy rodzaje montażu:
  • na rurze (przylgowo) z użyciem opaski zaciskowej,
  • w osłonie ochronnej wkręconej w instalację,
  • na ścianie – z elementem pomiarowym umieszczonym w osłonie.
• Należy zapewnić wystarczającą ilość miejsca nad termostatem, aby umożliwić odczyt nastawy przez okienko, regulację temperatury oraz ewentualną wymianę urządzenia.
• Przy montażu na rurze:
  • opaska zaciskowa powinna być dobrze dociśnięta, aby czujnik przylegał do powierzchni rury na całej długości.
• Przy montażu z osłoną ochronną:
  • osłonę należy zamontować w instalacji i odpowiednio ustawić jej sześciokątny koniec,
  • kapilarny element pomiarowy umieścić w osłonie,
  • podstawę termostatu zamocować na osłonie i zabezpieczyć śrubą.
• Przy montażu na ścianie:
  • w podstawie obudowy należy wybić otwór montażowy i wyciągnąć kapilarę na wymaganą długość,
  • element pomiarowy umieścić w osłonie i zabezpieczyć za pomocą spinki (wyposażenie montażowe).
• Nastawę temperatury ograniczenia może wykonywać wyłącznie wykwalifikowany personel.

Okablowanie i podłączenie elektryczne

• Okablowanie może wykonywać tylko instalator.
• Użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych (do 250 V AC).
• Podłączenie elektryczne termostatu musi być zgodne ze schematem połączeń oraz obowiązującymi przepisami.
• Uwaga: przed otwarciem obudowy termostat należy odłączyć od napięcia.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami.
• Połączenia elektryczne:
  • zaciski wtykowe („Push In”) do przewodów: 6 x 0,75…2,5 mm²,
  • zaciski wtykowe do przewodów: 2 x 0,75…2,5 mm²,
  • dławik kablowy M16 x 1,5 mm,
  • zewnętrzny elastyczny kabel podłączeniowy ze złączem typu M (przeznaczonym do przewodów z końcówkami, np. tulejkami).
• Zalecany zewnętrzny bezpiecznik: 16 A.

Dane techniczne

• Oznaczenie typu: RAK-TW.1200B-H
• Symbol magazynowy: S55700-P117
• Zakres nastaw temperatury: 40…120 °C (wkrętakiem)
• Termiczna histereza przełączania: 6 K (zależnie od zakresu)
• Napięcie nominalne obwodu przełączającego: 24…250 V AC
• Prąd nominalny styków: 0,1…16 (2,5) A (styki 1‑2), 0,1…6 (2,5) A (styki 1‑3)
• Bezpiecznik zewnętrzny: 16 A
• Rodzaj styku: mikroprzełącznik ze stykiem przełączającym (S.P.D.T.)
• Standard produktu: EN 60730‑x
• Klasyfikacja wg DIN EN 14597: TW1197
• Zgodność EU (CE): CE1T1206xx
• Ochrona przed zakłóceniami radiowymi: N ≤ 5 wg EN 55014
• Warunki pracy (otoczenie): klasa 3K5 wg IEC 60721‑3‑3; temperatura otoczenia obudowy do 80 °C (T80); wilgotność < 95 % r.h.
• Warunki mechaniczne: klasa 3M2 wg IEC 60721‑3‑3
• Składowanie i transport: klasa 2K3 wg IEC 60721‑3‑2; temperatura -25…+70 °C; wilgotność < 95 % r.h.
• Maksymalna temperatura: 125 °C
• Regulowane czynniki: woda, olej, powietrze
• Odchyłka produkcyjna: +0 / -6 °C; przy kalibracji 80 °C: ±3 °C; dryft < ±5 %
• Stała czasowa (wg DIN EN 14597): woda < 45 s, olej < 60 s, powietrze < 120 s
• Długość kapilary: 700 mm; minimalny promień zgięcia R_min = 5 mm
• Wymiary elementu pomiarowego: Ø6,5 mm x 65 mm
• Materiały: podstawa mechanizmu przełączającego – tworzywo sztuczne (PC); kapilara i element pomiarowy – miedź; membrana – stal nierdzewna
• Masa: ok. 0,33 kg (zestaw standardowy RAK…B)
• Osłona ochronna w zestawie: ALT‑SB100, mosiądz niklowany, PN10; długość 100 mm
• Wyposażenie dodatkowe: dostępne osobno wg kart katalogowych N1193 i N1194

Utylizacja

• Urządzenie podlega przepisom Dyrektywy Europejskiej 2012/19/EU (zużyty sprzęt elektryczny i elektroniczny) i nie może być utylizowane wraz z odpadami komunalnymi.
• Należy je przekazać do odpowiednich punktów zbiórki i przestrzegać lokalnych przepisów w zakresie utylizacji.

Podsumowanie

Siemens RAK-TW.1200B-H to solidny, elektromechaniczny termostat ograniczający z zakresem nastaw 40…120 °C, kapilarnym elementem pomiarowym i 2‑stawny mikroprzełącznikiem o wysokiej obciążalności styków. Obudowa o stopniu ochrony IP43, trzy możliwości montażu (na rurze, w osłonie, na ścianie), okienko do kontroli nastawy oraz osłona ochronna ALT‑SB100 w standardowym zestawie sprawiają, że jest to kompletne rozwiązanie do nadzoru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RAK-TW.1200B-H posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE. Nie wolno wyrzucać go wraz z odpadami komunalnymi.
• Montaż, okablowanie, nastawę temperatury ograniczenia oraz uruchomienie może wykonywać wyłącznie wykwalifikowany instalator lub personel fachowy, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Przed otwarciem obudowy należy odłączyć termostat od napięcia. Urządzenie pracuje z napięciem 24...250 V AC, dlatego nieprzestrzeganie tej zasady może stwarzać zagrożenie porażenia elektrycznego.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń oraz obowiązującymi przepisami. Użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami. Nieprawidłowe wykonanie przewodu ochronnego może powodować zagrożenie dla użytkownika i instalacji.
• Produkt jest przeznaczony do montażu w suchym i niezapylonym otoczeniu. Dla modelu RAK-TW.1200B-H stopień ochrony obudowy wynosi IP43.
• Podczas montażu należy zapewnić minimalną wolną przestrzeń X = 250 mm, niezbędną do prawidłowej obsługi, sprawdzania nastaw, otwierania urządzenia oraz demontażu lub montażu.
• Urządzenie należy montować wyłącznie w sposób przewidziany przez producenta: na rurze, z osłoną ochronną lub na ścianie z elementem pomiarowym w osłonie ochronnej. Nieprawidłowy montaż może spowodować błędne działanie ogranicznika temperatury.
• Przy montażu na rurze opaska zaciskowa powinna być dobrze zaciśnięta, tak aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Kapilarę i element pomiarowy należy prowadzić ostrożnie. Minimalny promień zgięcia kapilary wynosi 5 mm; przekroczenie tego ograniczenia może uszkodzić element pomiarowy i spowodować nieprawidłową pracę urządzenia.
• Jeśli kapilara zostanie schłodzona do temperatury poniżej około -20 °C, obwód prądowy zostanie rozwarty, a po wzroście temperatury ponownie automatycznie zwarty. Należy uwzględnić to zachowanie podczas eksploatacji i diagnostyki instalacji.
• Produkt jest elektromechanicznym ogranicznikiem temperatury do mediów: woda, olej, powietrze. Stosować wyłącznie w zakresie zastosowań przewidzianych przez producenta.
• Dla modelu RAK-TW.1200B-H zakres nastawy wynosi 40...120 °C. Nie należy używać urządzenia poza określonym zakresem pracy i warunkami środowiskowymi podanymi przez producenta.
• Maksymalna temperatura otoczenia obudowy wynosi 80 °C, a maksymalna temperatura urządzenia 125 °C. Przekroczenie tych wartości może doprowadzić do uszkodzenia produktu lub pogorszenia bezpieczeństwa pracy.
