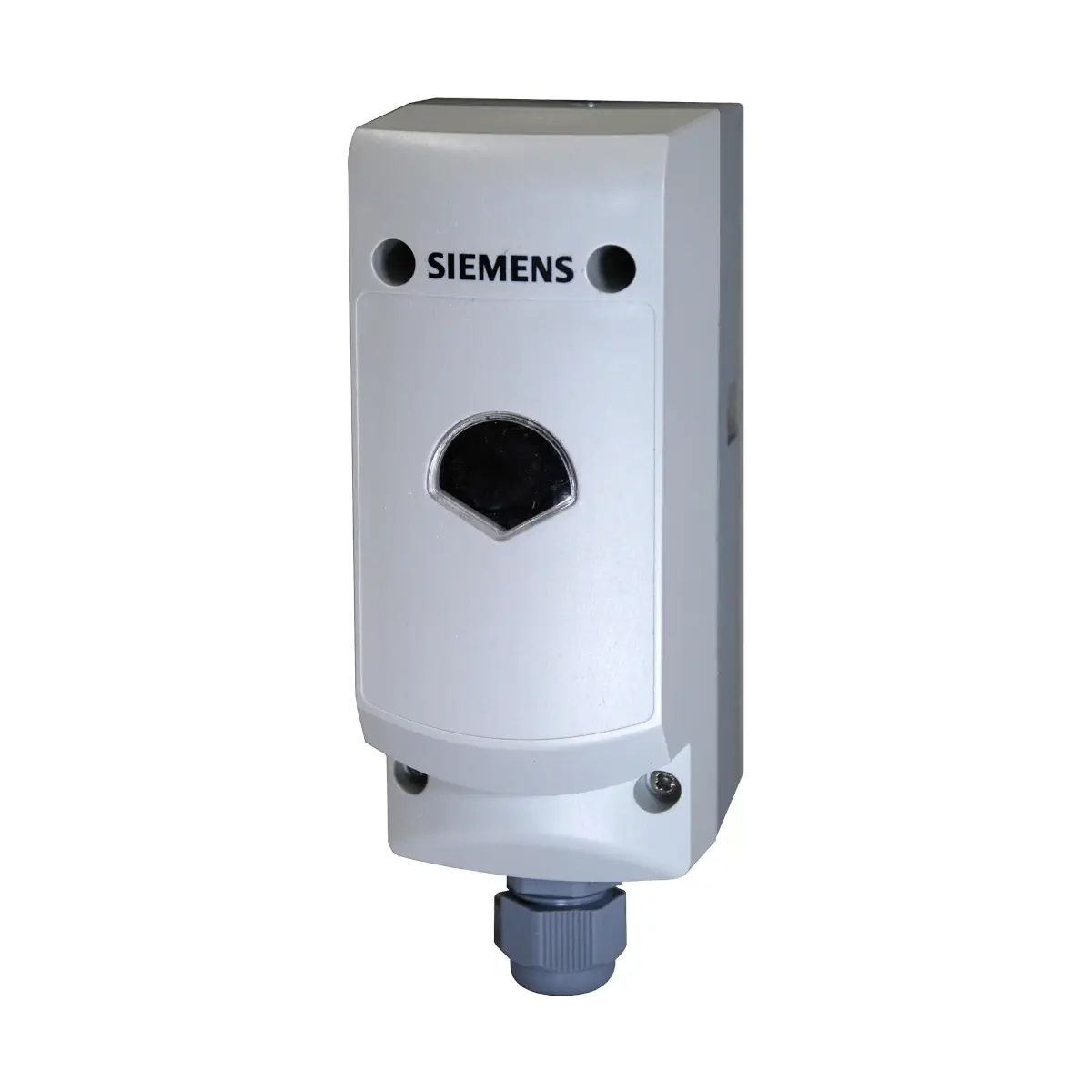

RAK-TW.1200S-H Termostat ograniczający (pokrętło wewnątrz obudowy), 40..120 [°C], kapilara 700 [mm], opaska zaciskowa

RAK-TW.1200S-H to elektromechaniczny termostat ograniczający temperatury (TW) zgodny z normą DIN EN 14597, wyposażony w 2-stawny mikroprzełącznik ze stykiem przełączającym (SPDT). Umożliwia nastawę temperatury w zakresie 40…120 °C (wkrętakiem), a jego kapilarny element pomiarowy zapewnia niezawodny nadzór temperatury w instalacjach z wodą, olejem lub powietrzem. Obudowa o stopniu ochrony IP43, możliwość montażu na rurze, w osłonie zanurzeniowej lub na ścianie oraz szybkie zaciski wtykowe sprawiają, że RAK-TW.1200S-H jest wszechstronnym rozwiązaniem do zabezpieczania źródeł ciepła i układów HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TW.1200S-H
• Symbol magazynowy: S55700-P119
• Typ urządzenia: elektromechaniczny termostat ograniczenia temperatury (TW) z kapilarą
• Zakres nastaw temperatury: 40…120 °C (nastawa śrubokrętem)
• Rodzaj regulacji: 2-stawny ogranicznik temperatury z mikroprzełącznikiem SPDT
• Histereza przełączania: ok. 6 K (zależnie od zakresu)
• Element pomiarowy: czujnik z kapilarą, Ø 6,5 mm x 65 mm
• Długość kapilary: 700 mm (minimalny promień zgięcia R_min = 5 mm)
• Stopień ochrony obudowy: IP43 (wg EN 60529)
• Klasa bezpieczeństwa: I (wg EN 60730)
• Trwałość mechanizmu: min. 100 000 cykli przełączeń przy nominalnym obciążeniu
• Obciążalność styków: 24…250 V AC
• Styki 1–2: 0,1…16 (2,5) A, 250 V AC
• Styki 1–3: 0,1…6 (2,5) A, 250 V AC
• Zabezpieczenie obwodu: zewnętrzny bezpiecznik 16 A
• Obudowa: tworzywo PC (poliwęglan), odporne na ogień, UV, wysoką temperaturę oraz czynniki chemiczne i biologiczne
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa (wersja S): ok. 0,27 kg

Zastosowanie

Termostat RAK-TW.1200S-H przeznaczony jest do nadzoru i ograniczania temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Typowe zastosowania:

• nadzór temperatury kotła i źródeł ciepła (w tym wymagany w otwartych instalacjach grzewczych),
• zabezpieczenie przed przegrzaniem w obiegach wody grzewczej i instalacjach olejowych,
• kontrola temperatury medium (woda, olej, powietrze) w układach HVAC,
• ogólne zastosowania w technice budynkowej, gdzie wymagany jest niezawodny ogranicznik temperatury.

Dzięki zabudowanemu okienku kontrolnemu użytkownik może łatwo sprawdzić aktualną wartość nastawy bez demontażu pokrywy, co ułatwia serwis i eksploatację.

Funkcje i działanie

Ogranicznik temperatury 2-stawny (TW)

• Przy wzroście temperatury medium do nastawionej wartości styk 1–2 przełącza się na styk 1–3 (przełączenie ogranicznika).
• Po obniżeniu temperatury o wartość strefy nieczułości (histerezy) styk powraca do stanu wyjściowego, tj. z 1–3 na 1–2.
• Dzięki takiemu działaniu RAK-TW.1200S-H pełni funkcję automatycznego ogranicznika temperatury – po spadku temperatury urządzenie samoczynnie powraca do normalnej pracy.
• W przypadku schłodzenia kapilary poniżej ok. -20 °C obwód prądowy zostaje rozwarty, a po ponownym wzroście temperatury – automatycznie zamknięty.

Element pomiarowy z kapilarą

• Czujnik pomiarowy w postaci kapilary umożliwia montaż na rurze, w osłonie zanurzeniowej lub na ścianie z elementem pomiarowym w osłonie.
• Wymiary czujnika: Ø 6,5 mm x 65 mm; długość kapilary 700 mm, minimalny promień gięcia 5 mm, co ułatwia prowadzenie kapilary w instalacji.
• Regulowane czynniki: woda, olej, powietrze.
• Stałe czasowe (wg DIN EN 14597):
  • woda: < 45 s,
  • olej: < 60 s,
  • powietrze: < 120 s.

Dane techniczne

• Zakres nastaw temperatury (RAK-TW.1200S-H): 40…120 °C (regulacja wkrętakiem)
• Termiczna histereza przełączania: ok. 6 K (zależnie od zakresu)
• Napięcie nominalne styków: 24…250 V AC
• Prąd nominalny styków 1–2: 0,1…16 (2,5) A
• Prąd nominalny styków 1–3: 0,1…6 (2,5) A
• Zewnętrzny bezpiecznik: 16 A
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień ochrony obudowy: IP43 wg EN 60529
• Standardy: EN 60730-x, DIN EN 14597 (TW), zgodność z wymaganiami UE (oznakowanie CE)
• Odporność na zakłócenia radiowe: N ≤ 5 wg EN 55014
• Maks. napięcie okablowania: 250 V AC
• Temperatura otoczenia obudowy (praca): do 80 °C (T80)
• Temperatura otoczenia (składowanie / transport): -25…+70 °C
• Wilgotność otoczenia: < 95% r.h. (bez kondensacji)
• Stopień zanieczyszczeń: 2 wg EN 60730
• Materiał obudowy: PC (poliwęglan)
• Materiał elementu pomiarowego: kapilara i czujnik – miedź; membrana – stal nierdzewna
• Klasa klimatyczna (praca): 3K5 wg IEC 60721-3-3
• Klasa mechaniczna (praca): 3M2 wg IEC 60721-3-3
• Klasa klimatyczna (składowanie / transport): 2K3 wg IEC 60721-3-2

Montaż i instalacja

• Możliwości montażu:
  • na rurze (montaż przylgowy z użyciem odpowiedniej opaski zaciskowej),
  • w osłonie ochronnej (zanurzeniowej) zamontowanej w instalacji,
  • na ścianie, z elementem pomiarowym umieszczonym w osłonie i zabezpieczonym spinką.
• Podstawa termostatu przystosowana jest do montażu przylgowego oraz do mocowania na osłonie lub ścianie.
• Pokrywa obudowy wyposażona jest w okienko kontrolne, przez które można sprawdzić wartość nastawy.
• Przy montażu na rurze czujnik powinien przylegać do powierzchni rury na całej długości; opaska musi być dobrze dociśnięta.
• Przy montażu z osłoną należy:
  • zamontować osłonę w instalacji i odpowiednio ustawić jej sześciokątny koniec,
  • wsunąć czujnik kapilarny do osłony,
  • zamocować podstawę termostatu na osłonie i zabezpieczyć ją śrubą.
• Przy montażu na ścianie należy:
  • wybić otwór montażowy w podstawie obudowy,
  • wyciągnąć kapilarę na wymaganą długość,
  • umieścić element pomiarowy w osłonie i zabezpieczyć go spinką.
• Należy zapewnić odpowiednio dużo miejsca nad termostatem, aby umożliwić odczyt nastawy, jej zmianę oraz ewentualną wymianę urządzenia.
• Nastawę temperatury ograniczenia powinien wykonywać wyłącznie wykwalifikowany personel.

Podłączenie elektryczne

• Zaciski: wtykowe zaciski typu „Push In” do przewodów 0,75…2,5 mm² (szybki montaż bez narzędzi)
• Liczba zacisków: 6 zacisków dla obwodu sterującego oraz dodatkowe zaciski wtykowe (np. uziemienie)
• Dławik kablowy: M16 x 1,5 mm, wbudowany w obudowę
• Rodzaj przewodów: zewnętrzny elastyczny kabel podłączeniowy ze złączem typu M, przystosowany do przewodów zakończonych końcówkami (np. tulejkami)
• Użyty kabel musi spełniać wymagania izolacyjne dla napięć sieciowych do 250 V AC.
• Uziemienie: musi być wykonane zgodnie z obowiązującymi przepisami.
• Podłączenie elektryczne należy wykonać zgodnie ze schematem połączeń i normami instalacyjnymi; pracę powinien wykonać uprawniony instalator.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia.

Podsumowanie

Siemens RAK-TW.1200S-H to solidny, elektromechaniczny termostat ograniczający temperatury z zakresem nastaw 40…120 °C, przeznaczony do pracy z wodą, olejem i powietrzem w instalacjach grzewczych i HVAC. 2-stawny mikroprzełącznik o dużej obciążalności, kapilarny czujnik, krótka stała czasowa oraz wygodne zaciski wtykowe gwarantują niezawodne działanie i prosty montaż. Możliwość instalacji na rurze, w osłonie zanurzeniowej lub na ścianie oraz czytelny odczyt nastawy przez okienko w obudowie czynią z RAK-TW.1200S-H uniwersalny ogranicznik temperatury do nowoczesnych instalacji budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Termostat ograniczający RAK-TW.1200S-H jest urządzeniem elektrycznym do pracy przy napięciu 24...250 V AC. Podłączenie, montaż i uruchomienie mogą wykonywać wyłącznie wykwalifikowani instalatorzy, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.
• Przed otwarciem obudowy, wykonywaniem podłączeń elektrycznych lub prac serwisowych należy odłączyć urządzenie od napięcia.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń producenta. Użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami. Urządzenie posiada klasę bezpieczeństwa I.
• Nastawę temperatury ograniczenia może ustawiać wyłącznie wykwalifikowany personel.
• Produkt należy montować w suchym i niezapylonym otoczeniu. Dla modelu RAK-TW.1200S-H stopień ochrony obudowy wynosi IP43.
• Należy zapewnić co najmniej 250 mm wolnej przestrzeni montażowej, aby umożliwić bezpieczne ustawianie nastaw, otwieranie obudowy oraz demontaż lub montaż urządzenia.
• Przy montażu na rurze opaska zaciskowa powinna być dobrze zaciśnięta, tak aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Kapilarę i element pomiarowy należy montować ostrożnie, bez uszkodzeń mechanicznych. Minimalny promień zgięcia kapilary wynosi 5 mm.
• Urządzenie jest przeznaczone do współpracy z mediami: woda, olej, powietrze. Stosowanie niezgodne z przeznaczeniem może prowadzić do nieprawidłowej pracy urządzenia lub instalacji.
• Należy przestrzegać dopuszczalnych warunków pracy: temperatura otoczenia obudowy maks. 80 °C, wilgotność względna poniżej 95% r.h., maksymalna temperatura kapilary: temperatura wyłączenia + 25 K.
