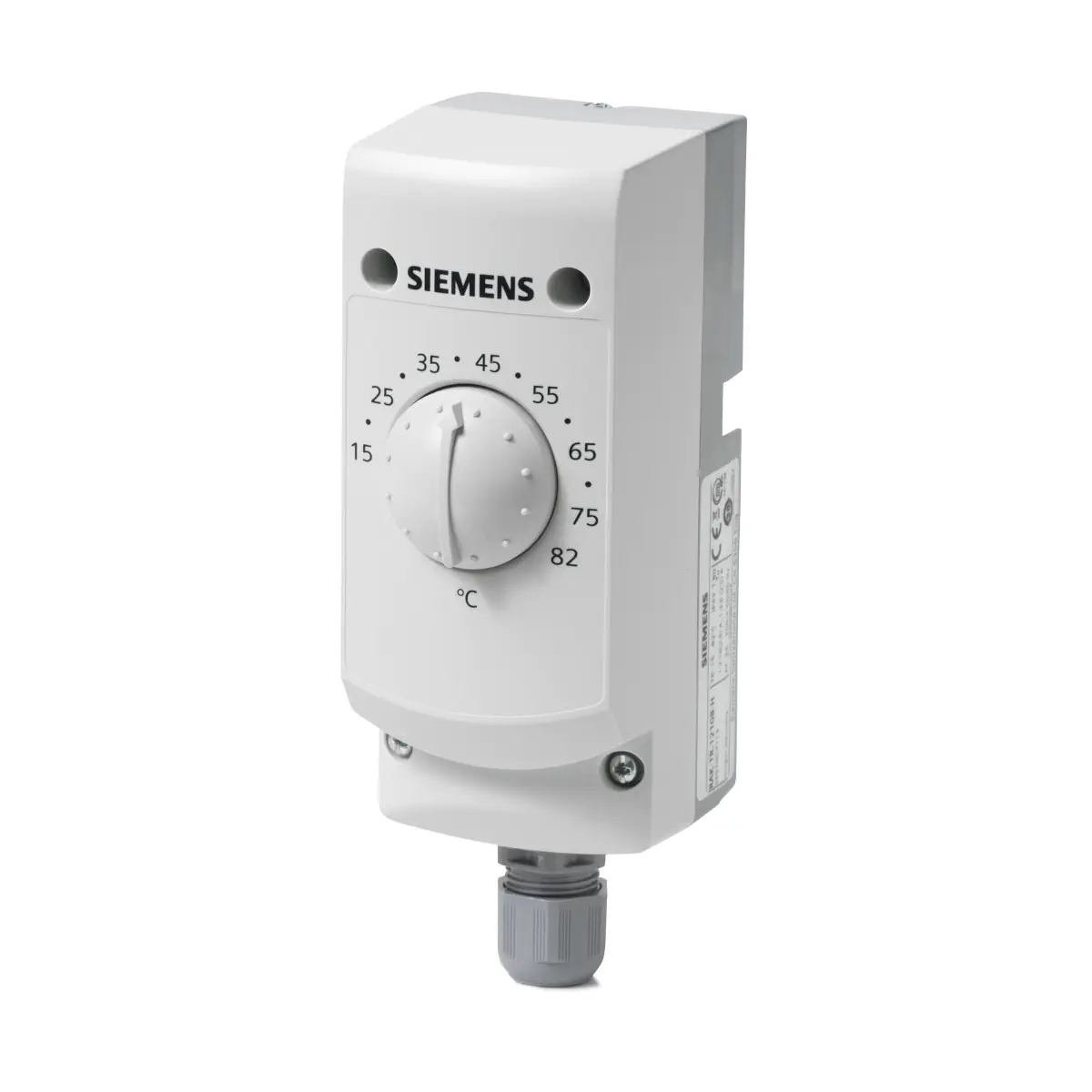

RAK-TR.1210B-H Termostat regulacyjny (pokrętło na zewnątrz obudowy), 15..82 [°C], kapilara 700 [mm], osłona 100 [mm], opaska zaciskowa

Siemens RAK-TR.1210B-H to elektromechaniczny termostat regulacyjny TR z czujnikiem kapilarnym i 2‑stawnym mikroprzełącznikiem, przeznaczony do regulacji temperatury w zakresie 15…82 °C w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Pokrętło nastawcze na zewnątrz obudowy, stopień ochrony IP43 oraz zaciski wtykowe „Push In” umożliwiają szybki montaż i wygodną eksploatację w typowych źródłach ciepła i układach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TR.1210B-H
• Typ urządzenia: elektromechaniczny termostat regulacyjny TR z czujnikiem kapilarnym
• Funkcja: 2‑stawna regulacja temperatury z mikroprzełącznikiem ze stykiem przełączającym (SPDT, styki 1‑2 / 1‑3)
• Zakres nastaw temperatury: 15…82 °C (pokrętło nastawcze dostępne z zewnątrz obudowy)
• Histereza przełączania: ok. 6 K
• Napięcie robocze styków: 24…250 V AC
• Obciążalność styków: styk 1‑2: 0,1…16 (2,5) A; styk 1‑3: 0,1…6 (2,5) A
• Bezpiecznik zewnętrzny: 16 A
• Stopień ochrony obudowy: IP43 (EN 60529)
• Klasa bezpieczeństwa: I (EN 60730)
• Możliwości montażu: na rurze, w osłonie ochronnej, na ścianie
• Regulowane czynniki: woda, olej, powietrze
• Element pomiarowy: czujnik kapilarny ∅6,5 mm × 65 mm, kapilara o długości 700 mm (R_min zgięcia 5 mm)
• Zaciski przyłączeniowe: wtykowe typu „Push In” – 6 × 0,75…2,5 mm² dla obwodu sterującego, 2 × 0,75…2,5 mm² dla uziemienia
• Dławik kablowy: M16 × 1,5 mm
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa (wersja B): ok. 0,33 kg

Zastosowanie

Termostat RAK-TR.1210B-H stosowany jest do 2‑stawnej regulacji temperatury w instalacjach:

• Źródła ciepła: np. kotły, wymienniki ciepła, zasobniki
• Ogrzewanie: wodne instalacje grzewcze
• Wentylacja i klimatyzacja: ogólne zastosowania w instalacjach HVAC, w których wymagane jest niezawodne załączanie/wyłączanie przy zadanej temperaturze medium

Termostat nadaje się do regulacji temperatury wody, oleju oraz powietrza w obiegach instalacyjnych, przy maksymalnej dopuszczalnej temperaturze czynnika do 135 °C.

Działanie

Przełączanie 2‑stawne (styk SPDT 1‑2 / 1‑3)

• Przy wzroście temperatury czynnika do nastawionej wartości wyłączenia styk 1‑2 przełącza się na 1‑3.
• Gdy temperatura spadnie o wartość odpowiadającą histerezie ok. 6 K, styk termostatu powraca z 1‑3 na 1‑2.
• Mechanizm pracuje na zasadzie elektromechanicznego mikroprzełącznika sterowanego rozszerzalnością cieczy w czujniku kapilarnym.

Zachowanie przy silnym schłodzeniu kapilary

• W razie schłodzenia kapilary do temperatury poniżej ok. –20 °C obwód prądowy zostaje rozwarty.
• Po ponownym ogrzaniu kapilary termostat automatycznie przywraca stan zwarty styków zgodnie z charakterystyką przełączania.

Charakterystyka pomiarowa

• Ter-miczna histereza przełączania: ok. 6 K
• Stała czasowa (DIN EN 14597):
  • dla wody: < 45 s
  • dla oleju: < 60 s
  • dla powietrza: < 120 s
• Wpływ temperatury otoczenia: ok. –0,18 °C/°C
• Temperatura kalibracji: 80 °C
• Odchyłka produkcyjna: ±3 °C (kalibracja przy 22 °C dla mechanizmu i kapilary, zgodnie z DIN EN 14597)

Budowa

• Podstawa termostatu: wzmocnione tworzywo PC (poliwęglan), przystosowane do montażu na rurze, w osłonie lub na ścianie.
• Pokrywa obudowy: PC (poliwęglan); tworzywo odporne na ogień, promieniowanie UV, wysoką temperaturę oraz działanie czynników chemicznych i biologicznych.
• Element pomiarowy: czujnik o wymiarach ∅6,5 mm × 65 mm, połączony z kapilarą o długości 700 mm (R_min gięcia 5 mm).
• Mechanizm przełączający: elektromechaniczny mikroprzełącznik ze stykiem przełączającym (SPDT, styki 1‑2 / 1‑3).
• Dławik kablowy: zintegrowany, gwint M16 × 1,5 mm.
• Kolorystyka: podstawa – ciemnoszary RAL 7001; pokrywa – jasno­szary RAL 7035.

Montaż

Termostat RAK-TR.1210B-H umożliwia trzy sposoby montażu:

• Montaż na rurze:
  • Podstawę termostatu mocuje się bezpośrednio do rury, wykorzystując opaskę zaciskową (czujnik powinien ściśle przylegać do powierzchni rury na całej długości).
  • Należy zapewnić odpowiedni docisk czujnika do rurociągu dla poprawnego przekazywania temperatury.
• Montaż w osłonie ochronnej:
  • Osłonę zanurzeniową należy wkręcić w instalację i właściwie ustawić jej sześciokątny koniec.
  • Czujnik kapilarny wprowadza się do osłony, a podstawę termostatu mocuje na osłonie i zabezpiecza śrubą.
  • Do montażu można stosować osłonę ochronną ALT‑SB100 (mosiądz niklowany, PN10, długość 100 mm).
• Montaż na ścianie (z czujnikiem w osłonie):
  • W podstawie obudowy należy wykonać otwór montażowy, a następnie wyciągnąć kapilarę na wymaganą długość.
  • Element pomiarowy umieszcza się w osłonie i zabezpiecza spinką montażową.

Przy montażu należy zapewnić wystarczającą ilość miejsca nad termostatem, aby możliwe było wygodne ustawianie temperatury oraz ewentualna wymiana urządzenia.

Podłączenie elektryczne

• Napięcie robocze: 24…250 V AC
• Zaciski: wtykowe „Push In” do przewodów o przekroju 0,75…2,5 mm²:
  • zaciski robocze: 6 × 0,75…2,5 mm²,
  • zaciski uziemienia: 2 × 0,75…2,5 mm².
• Dławik kablowy: M16 × 1,5 mm – do wprowadzenia elastycznego przewodu przyłączeniowego.
• Połączenia należy wykonywać zgodnie ze schematem podłączeniowym oraz obowiązującymi przepisami dla instalacji do 250 V AC.
• Uziemienie musi być wykonane zgodnie z odpowiednimi wymaganiami bezpieczeństwa.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia.

Dane techniczne

• Model: RAK-TR.1210B-H
• Zakres nastaw temperatury: 15…82 °C
• Histereza przełączania: ok. 6 K
• Napięcie nominalne styków: 24…250 V AC
• Prąd nominalny (I_M): styk 1‑2: 0,1…16 (2,5) A; styk 1‑3: 0,1…6 (2,5) A
• Bezpiecznik zewnętrzny: 16 A
• Trwałość elektryczna (styk 1‑2): min. 250 000 cykli przełączeń przy obciążeniu nominalnym
• Klasa bezpieczeństwa: I (EN 60730)
• Stopień ochrony: IP43 (EN 60529)
• Standardy: EN 60730‑x, DIN EN 14597 (TW1198)
• Zakłócenia radiowe: klasa N ≤ 5 wg EN 55014
• Maks. temperatura kapilary (praca): temperatura wyłączenia + 25 K
• Maks. temperatura otoczenia obudowy (praca): 80 °C (T80)
• Wilgotność (praca i magazynowanie): < 95% r.h. (bez kondensacji)
• Temperatura magazynowania i transportu: –25…+70 °C
• Maksymalna temperatura czynnika: 135 °C
• Stopień zanieczyszczeń: 2 (EN 60730)
• Regulowane czynniki: woda, olej, powietrze
• Element pomiarowy: ∅6,5 mm × 65 mm
• Długość kapilary: 700 mm (R_min zgięcia 5 mm)
• Podłączenie elektryczne: zaciski wtykowe „Push In”, złącze typu M (do przewodów z tulejkami itp.)
• Materiał podstawy: tworzywo sztuczne (PC)
• Kapilara i element pomiarowy: miedź
• Membrana: stal nierdzewna
• Masa (wersja B): ok. 0,33 kg

Podsumowanie

Siemens RAK-TR.1210B-H to wytrzymały, elektromechaniczny termostat regulacyjny TR o zakresie nastaw 15…82 °C, z 2‑stawnym mikroprzełącznikiem o wysokiej obciążalności oraz czujnikiem kapilarnym do regulacji temperatury wody, oleju i powietrza. Możliwość montażu na rurze, w osłonie lub na ścianie, stopień ochrony IP43, wygodne pokrętło nastawcze i szybkie zaciski wtykowe sprawiają, że jest to praktyczne rozwiązanie do precyzyjnej regulacji temperatury w źródłach ciepła i instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE. Nie wyrzucać z odpadami komunalnymi.
• Montaż, okablowanie i podłączenie mogą wykonywać wyłącznie wykwalifikowani instalatorzy, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.
• Przed otwarciem obudowy, montażem, demontażem lub podłączeniem należy odłączyć termostat od napięcia zasilającego.
• Urządzenie jest przeznaczone do pracy przy napięciu 24...250 V AC. Należy stosować wyłącznie przewody o izolacji odpowiedniej do napięcia sieciowego oraz podłączać produkt zgodnie ze schematem połączeń producenta.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami. Produkt posiada klasę bezpieczeństwa I.
• Nieprawidłowe okablowanie lub podłączenie może spowodować nieprawidłową pracę urządzenia albo uszkodzenie instalacji.
• Termostat należy montować wyłącznie w suchym i niezapylonym otoczeniu oraz zapewnić co najmniej 250 mm wolnej przestrzeni umożliwiającej nastawę, otwieranie i demontaż urządzenia.
• Produkt należy instalować wyłącznie w dopuszczalny sposób montażu przewidziany przez producenta: na rurze, w osłonie ochronnej lub na ścianie z elementem pomiarowym w osłonie.
• Przy montażu na rurze opaska zaciskowa musi być dobrze dociśnięta, tak aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Przy montażu w osłonie ochronnej należy prawidłowo zamontować osłonę w instalacji, umieścić czujnik kapilarny w osłonie i zabezpieczyć podstawę termostatu zgodnie z instrukcją producenta.
• Kapilarę oraz element pomiarowy należy prowadzić ostrożnie, nie uszkadzać ich mechanicznie i nie zginać poniżej minimalnego promienia gięcia 5 mm.
• Urządzenie ma stopień ochrony IP43, dlatego nie jest przeznaczone do narażenia na bezpośrednie działanie wody ani do montażu w warunkach wykraczających poza deklarowany stopień ochrony.
• Produkt jest przeznaczony do regulacji temperatury czynników takich jak woda, olej i powietrze, zgodnie z dokumentacją producenta.
• Dla modelu RAK-TR.1210B-H zakres nastawy wynosi 15...82 °C. Nie należy użytkować urządzenia poza zakresem parametrów podanych przez producenta.
