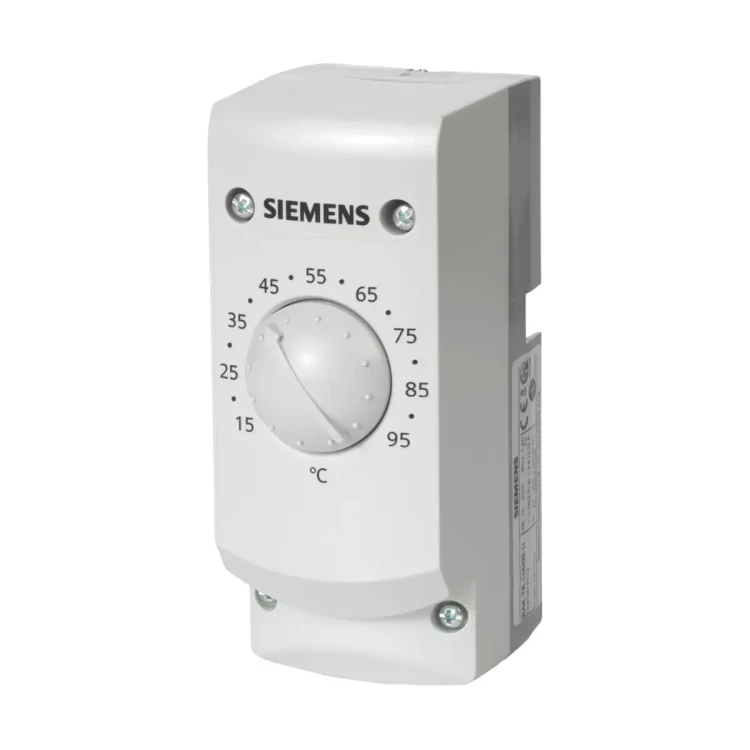

RAK-TR.1000S-H Termostat regulacyjny (pokrętło na zewnątrz obudowy), 15..95 [°C], kapilara 700 [mm], opaska zaciskowa

RAK-TR.1000S-H to elektromechaniczny, 2-stawny termostat regulacyjny TR firmy Siemens z pokrętłem nastawczym na obudowie i kapilarnym elementem pomiarowym. Umożliwia regulację w zakresie 15…95 °C i sterowanie obwodami o napięciu 24…250 V AC za pomocą mikroprzełącznika ze stykiem przełączającym (SPDT), co pozwala na niezawodne załączanie i wyłączanie źródeł ciepła oraz innych urządzeń w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TR.1000S-H
• Seria: RAK-TR..H – termostaty regulacyjne TR
• Typ urządzenia: elektromechaniczny, 2-stawny termostat regulacyjny z kapilarą
• Zakres nastawy temperatury: 15…95 °C (ustawiany zewnętrznym pokrętłem)
• Rodzaj styku: przełączający (S.P.D.T.) – styki 1-2 / 1-3
• Obciążalność styków 1-2: 0,1…16 (2,5) A, 24…250 V AC
• Obciążalność styków 1-3: 0,1…6 (2,5) A, 24…250 V AC
• Termiczna histereza przełączania: ok. 6 K
• Stała czasowa (wg DIN EN 14597): woda < 45 s, olej < 60 s, powietrze < 120 s
• Stopień ochrony obudowy: IP43 (EN 60529)
• Klasa bezpieczeństwa: I (EN 60730)
• Regulowane media: woda, olej, powietrze
• Długość kapilary: 700 mm; element pomiarowy ok. ∅6,5 mm × 65 mm
• Minimalny promień gięcia kapilary: 5 mm
• Montaż: na rurze (przylgowy), w osłonie zanurzeniowej lub na ścianie
• Podłączenie elektryczne: zaciski wtykowe typu „Push In” do przewodów 0,75…2,5 mm²
• Dławik kablowy: M16 × 1,5 mm
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Materiał obudowy: poliwęglan (PC), odporny na ogień, promieniowanie UV oraz czynniki chemiczne i biologiczne
• Masa: ok. 0,27 kg (wersja RAK...S)

Zastosowanie

Termostat RAK-TR.1000S-H przeznaczony jest do regulacji temperatury w typowych zastosowaniach takich jak:

• Źródła ciepła (np. kotły, wymienniki, podgrzewacze – w zakresie dopuszczalnych parametrów)
• Instalacje grzewcze – sterowanie obiegami wodnymi, nagrzewnicami itp.
• Instalacje wentylacyjne i klimatyzacyjne – kontrola temperatury w nagrzewnicach, chłodnicach, kanałach powietrznych
• Układy, w których regulowane są media takie jak woda, olej lub powietrze w zakresie 15…95 °C

Działanie

RAK-TR.1000S-H jest termostatem 2-stawnym (załącz/wyłącz) z kapilarnym elementem pomiarowym. Wzrost temperatury czynnika oddziałuje na kapilarę i element pomiarowy, powodując przełączenie styków po osiągnięciu nastawionej temperatury.

• Przy wzroście temperatury do wartości zadanej styk 1-2 przełącza się na 1-3.
• Przy spadku temperatury o wartość histerezy (ok. 6 K) styk powraca do poprzedniego stanu, tj. z 1-3 na 1-2.

Zastosowany mikroprzełącznik o styku przełączającym (SPDT) umożliwia elastyczne wykorzystanie termostatu do funkcji załączania lub wyłączania odbiornika w zależności od podłączenia przewodów.

Dodatkowo, gdy kapilara zostanie schłodzona do temperatury poniżej ok. -20 °C, obwód prądowy zostaje rozwarty. Po ponownym wzroście temperatury kapilary powyżej tego poziomu obwód jest automatycznie zamykany.

Budowa i właściwości

• Element pomiarowy: kapilara miedziana z elementem pomiarowym (tzw. czujnikiem) na końcu, sprzężona z mechanizmem przełączającym w obudowie.
• Obudowa: solidna podstawa z wzmocnionego poliwęglanu (PC), przystosowana do montażu na rurze, w osłonie zanurzeniowej lub na ścianie.
• Pokrywa: z poliwęglanu (PC), zapewniająca stopień ochrony IP43 przy prawidłowo zamontowanym dławiku kablowym.
• Pokrętło nastawcze na zewnątrz obudowy – łatwa regulacja temperatury bez otwierania urządzenia.
• Materiał PC jest szczególnie odporny na ogień i promieniowanie UV oraz wytrzymały na wysoką temperaturę i czynniki chemiczne oraz biologiczne.
• Mechanizm przełączający o wysokiej trwałości: przy nominalnym obciążeniu styku 1-2 zapewnia min. 250 000 cykli przełączeń.
• Stała czasowa zdefiniowana wg DIN EN 14597 gwarantuje powtarzalną charakterystykę reakcji na zmiany temperatury.
• Odporność na zakłócenia radiowe: poziom N ≤ 5 wg EN 55014.

Dane techniczne

• Zakres nastawy temperatury: 15…95 °C (ustawiany zewnętrznie)
• Termiczna histereza przełączania: 6 K
• Wpływ temperatury otoczenia: ok. -0,18 °C/°C
• Temperatura kalibracji: 80 °C
• Odchyłka produkcyjna: ±3 °C
• Kalibracja: w temperaturze otoczenia mechanizmu przełączającego i kapilary 22 °C (wg DIN EN 14597)

• Napięcie przełączane (styków): 24…250 V AC
• Prąd nominalny styku 1-2: 0,1…16 (2,5) A
• Prąd nominalny styku 1-3: 0,1…6 (2,5) A
• Wymagany bezpiecznik zewnętrzny: 16 A

• Klasa bezpieczeństwa: I wg EN 60730
• Stopień ochrony: IP43 wg EN 60529
• Stopień zanieczyszczeń: 2 wg EN 60730
• Standard produktu: EN 60730-x
• Zgodność z DIN EN 14597: TW1198
• Zgodność EU (CE): wg dokumentu CE1T1206xx

• Warunki pracy (kapilara): maks. temperatura kapilary = temperatura wyłączenia + 25 K, nie więcej niż 80 °C (T80)
• Maksymalna temperatura: 135 °C
• Wilgotność w czasie pracy: < 95 % r.h. (klasa 3K5 / mechanizm 3M2 wg IEC 60721-3-3)
• Magazynowanie i transport: -25…+70 °C, wilgotność < 95 % r.h. (klasa 2K3 wg IEC 60721-3-2)

• Podłączenie elektryczne: zaciski wtykowe („Push In”) do przewodów 6 × 0,75…2,5 mm²
• Uziemienie: zaciski wtykowe do przewodów 2 × 0,75…2,5 mm²
• Dławik kablowy: M16 × 1,5 mm
• Przeznaczenie zacisków: do przewodów z końcówkami (np. tulejkami)

• Materiał podstawy mechanizmu: tworzywo sztuczne (PC)
• Kapilara i element pomiarowy: miedź
• Membrana: stal nierdzewna
• Masa termostatu RAK...S: ok. 0,27 kg

Montaż i podłączenie

• Możliwości montażu: na rurze (montaż przylgowy), w osłonie zanurzeniowej lub na ścianie z elementem pomiarowym umieszczonym w osłonie.
• Należy zapewnić wystarczającą przestrzeń nad termostatem, aby możliwe było wygodne ustawianie temperatury i ewentualna wymiana urządzenia.
• Przy montażu na rurze czujnik kapilarny powinien przylegać do powierzchni rury na całej długości; opaska mocująca musi być dobrze dociśnięta.
• Przy montażu w osłonie: osłonę montuje się w instalacji, ustawia jej sześciokątny koniec, następnie do osłony wprowadza się kapilarę i mocuje podstawę termostatu.
• Przy montażu na ścianie należy przygotować otwór montażowy w podstawie obudowy, wyprowadzić kapilarę na wymaganą odległość, umieścić element pomiarowy w osłonie i zabezpieczyć go spinką montażową.
• Okablowanie może wykonać wyłącznie uprawniony instalator; należy stosować przewody o izolacji odpowiedniej dla napięcia sieciowego.
• Podłączenie musi być wykonane zgodnie ze schematem połączeń oraz z obowiązującymi przepisami.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia.
• Uziemienie musi być wykonane zgodnie z obowiązującymi normami i przepisami.
• Dostępne jest wyposażenie dodatkowe (osłony, elementy montażowe) opisane w kartach katalogowych N1193 i N1194 – zamawiane oddzielnie, jeśli nie wchodzi w zestaw standardowy.

Utylizacja

Termostat RAK-TR.1000S-H należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/EU – nie wolno go wyrzucać z odpadami komunalnymi. Urządzenie powinno być przekazywane do odpowiednich punktów zbiórki, z zachowaniem obowiązujących przepisów.

Podsumowanie

Siemens RAK-TR.1000S-H to solidny, elektromechaniczny termostat regulacyjny z kapilarą i zakresem nastawy 15…95 °C, wyposażony w mikroprzełącznik SPDT o wysokiej obciążalności styków oraz obudowę o stopniu ochrony IP43. Trzy możliwości montażu (na rurze, w osłonie, na ścianie), zewnętrzne pokrętło nastawcze oraz zaciski wtykowe „Push In” umożliwiają szybki montaż i elastyczne zastosowanie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych wszędzie tam, gdzie wymagana jest niezawodna, 2-stawna regulacja temperatury.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RAK-TR.1000S-H posiada oznaczenie CE (zgodność z wymaganiami UE) oraz został wykonany zgodnie z normami EN 60730-x i DIN EN 14597.
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE. Nie wyrzucać z odpadami komunalnymi. Przestrzegać lokalnych przepisów dotyczących utylizacji.
• Montaż, okablowanie i podłączenie elektryczne może wykonywać wyłącznie instalator lub wykwalifikowany personel, zgodnie z dokumentacją producenta, schematem połączeń i obowiązującymi przepisami.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia. Urządzenie pracuje przy napięciu 24...250 V AC.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami. Urządzenie ma klasę bezpieczeństwa I.
• Do podłączenia należy stosować przewody spełniające wymagania izolacyjności dla napięcia sieciowego. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub instalacji.
• Produkt należy montować w suchym i niezapylonym otoczeniu oraz zapewnić nad urządzeniem minimalną wolną przestrzeń montażową X = 250 mm, niezbędną do ustawiania nastaw, otwierania obudowy oraz demontażu lub montażu.
• Urządzenie należy montować wyłącznie w sposób przewidziany przez producenta. Dla modelu RAK-TR.1000S-H dokumentacja przewiduje montaż na rurze, na ścianie lub w osłonie ochronnej.
• Przy montażu na rurze opaska zaciskowa powinna być dobrze zaciśnięta, tak aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Przy montażu elementu pomiarowego należy zachować ostrożność, aby nie uszkodzić kapilary. Minimalny promień zgięcia kapilary wynosi 5 mm.
• Nie należy przekraczać dopuszczalnych warunków pracy urządzenia. Maksymalna temperatura otoczenia obudowy wynosi 80 °C, a wilgotność względna poniżej 95%.
• Stopień ochrony obudowy wynosi IP43. Produkt nie jest przeznaczony do pracy w warunkach niezgodnych z deklarowanym stopniem ochrony.
