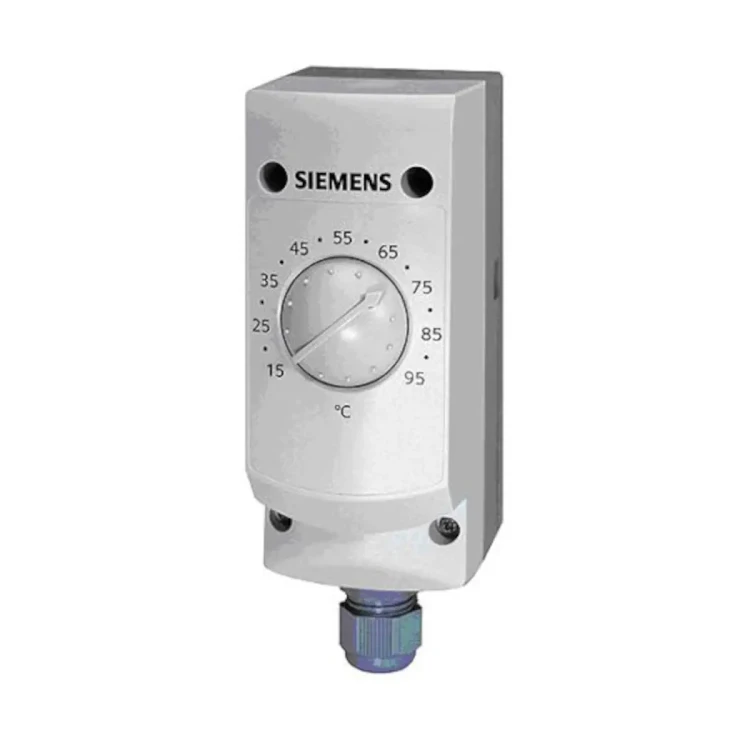

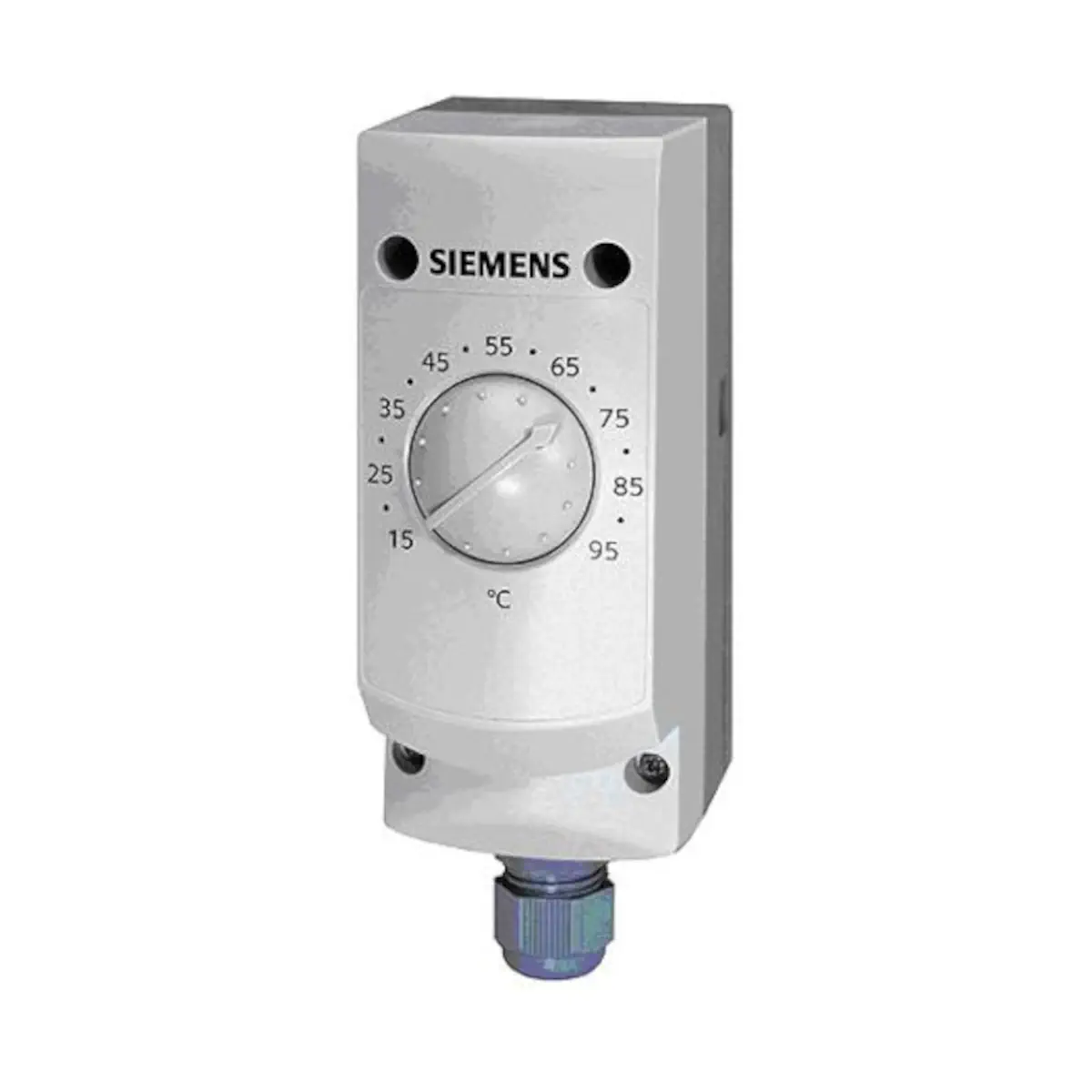

RAK-TR.1000B-H Termostat regulacyjny (pokrętło na zewnątrz obudowy), 15..95 [°C], kapilara 700 [mm], osłona 100 [mm], opaska zaciskowa

RAK-TR.1000B-H to elektromechaniczny, 2-stawny termostat regulacyjny TR firmy Siemens z kapilarnym elementem pomiarowym i zakresem nastaw 15…95 °C, zaprojektowany do regulacji temperatury wody, oleju lub powietrza w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wersja B-H dostarczana jest jako komplet z osłoną ochronną ALT-SB100 (100 mm, mosiądz niklowany, PN10), opaską zaciskową do rur oraz dławikiem kablowym M16 x 1,5, co umożliwia szybki montaż na rurze, w osłonie zanurzeniowej lub na ścianie, przy zachowaniu stopnia ochrony IP43.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TR.1000B-H
• Typ urządzenia: elektromechaniczny, 2-stawny termostat regulacyjny TR z kapilarą
• Zakres nastaw temperatury: 15…95 °C (pokrętło nastawcze na zewnątrz obudowy)
• Rodzaj styku: mikroprzełącznik ze stykiem przełączającym SPDT (1-2 / 1-3)
• Obciążalność styków: 24…250 V AC
  • styk 1–2: 0,1…16 (2,5) A, 250 V AC
  • styk 1–3: 0,1…6 (2,5) A, 250 V AC
  • Bezpiecznik zewnętrzny: 16 A
  • Trwałość elektryczna: min. 250 000 cykli przełączeń (styk 1–2 przy obciążeniu znamionowym)
• Termiczna histereza przełączania: ok. 6 K
• Regulowane czynniki: woda, olej, powietrze
• Długość kapilary: 700 mm (minimalny promień gięcia R_min = 5 mm)
• Element pomiarowy: ∅ 6,5 mm × 65 mm
• Osłona w zestawie: ALT-SB100, mosiądz niklowany, PN10, długość 100 mm (osłona ochronna do wersji RAK..B..)
• Stopień ochrony obudowy: IP43 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730
• Klasa zanieczyszczeń: 2 wg EN 60730
• Zakres zastosowania: źródła ciepła oraz ogólne zastosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Trzy sposoby montażu: na rurze (przylgowo), w osłonie zanurzeniowej lub na ścianie z elementem pomiarowym w osłonie
• Zaciski wtykowe „Push In” (Weidmüller) umożliwiające szybkie podłączenie przewodów
• Dławik kablowy: M16 x 1,5 mm (w zestawie)
• Obudowa: tworzywo PC (poliwęglan) odporne na ogień, UV, wysoką temperaturę oraz czynniki chemiczne i biologiczne
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa zestawu standardowego: ok. 0,33 kg (wersja RAK…B)

Zastosowanie

Termostat regulacyjny RAK-TR.1000B-H przeznaczony jest do dwustawnej regulacji temperatury w typowych aplikacjach:

• Źródła ciepła – np. kotły, wymienniki ciepła (regulacja temperatury medium)
• Instalacje grzewcze, wentylacyjne i klimatyzacyjne – ogólne zastosowania, w których wymagana jest niezawodna regulacja temperatury wody, oleju lub powietrza

Dzięki kompletnej dostawie (osłona, opaska do rur, dławik kablowy) termostat nadaje się zarówno do montażu zanurzeniowego w przewodach rurowych, jak i do montażu przylgowego na rurze lub na ścianie z czujnikiem w osłonie.

Funkcje i działanie

Dwustawna regulacja temperatury (TR)

• Termostat pracuje jako regulator 2-stawny z stykiem przełączającym SPDT.
• Przy wzroście temperatury medium, po osiągnięciu nastawionej wartości:
  • styk 1–2 przełącza się na styk 1–3.
• Przy spadku temperatury poniżej wartości zadanej o wartość strefy nieczułości (histerezy):
  • styk termostatu powraca do poprzedniego stanu, tj. 1–2.
• Termiczna histereza przełączania: ok. 6 K – zapewnia stabilną pracę bez nadmiernego taktowania układu.

Dodatkowa funkcja bezpieczeństwa

• W przypadku schłodzenia kapilary do temperatury poniżej ok. -20 °C obwód prądowy zostaje rozwarty.
• Po wzroście temperatury kapilary powyżej tej wartości obwód zostaje automatycznie ponownie zwarty.

Dokładność i wpływ temperatury otoczenia

• Temperatura kalibracji: 80 °C
• Odchyłka produkcyjna: ±3 °C
• Kalibracja wykonana w temperaturze otoczenia mechanizmu przełączającego i kapilary 22 °C wg DIN EN 14597.
• Wpływ temperatury otoczenia: ok. -0,18 °C na każdy 1 °C zmiany temperatury otoczenia.

Szybka reakcja elementu pomiarowego

Stała czasowa elementu pomiarowego wg DIN EN 14597:

• woda: < 45 s
• olej: < 60 s
• powietrze: < 120 s

Budowa

• Podstawa termostatu: wzmocnione tworzywo PC (poliwęglan), przystosowane do:
  • montażu przylgowego na rurze (z opaską zaciskową),
  • montażu na osłonie zanurzeniowej,
  • montażu na ścianie z elementem pomiarowym w osłonie.
• Pokrywa obudowy: tworzywo PC (poliwęglan), z zewnętrznym pokrętłem nastawy temperatury.
• Element pomiarowy: czujnik z kapilarą:
  • sama końcówka pomiarowa: ∅ 6,5 mm × 65 mm,
  • długość kapilary: 700 mm,
  • minimalny promień zgięcia kapilary: R_min = 5 mm.
• Osłona ochronna: ALT-SB100, mosiądz niklowany, PN10, długość 100 mm (w zestawie).
• Mechanizm przełączający: mikroprzełącznik ze stykiem przełączającym (SPDT).
• Dławik kablowy: M16 × 1,5 mm.
• Tworzywo obudowy: PC – szczególnie odporne na ogień, promieniowanie UV, wysoką temperaturę oraz działanie czynników chemicznych i biologicznych.
• Kolorystyka: podstawa w kolorze RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary).

Montaż i okablowanie

Montaż

• Montaż na rurze:
  • czujnik kapilarny mocowany przylgowo z wykorzystaniem opaski zaciskowej (w zestawie),
  • opaska powinna być dobrze dociśnięta, aby czujnik przylegał do powierzchni rury na całej długości,
  • opaska przeznaczona do rur o średnicy do ok. 100 mm.
• Montaż w osłonie zanurzeniowej:
  • osłonę ALT-SB100 należy zamontować w instalacji i odpowiednio ustawić jej sześciokątny koniec,
  • czujnik kapilarny umieszcza się w osłonie,
  • podstawę termostatu montuje się na osłonie i zabezpiecza śrubą.
• Montaż na ścianie z elementem pomiarowym w osłonie:
  • należy wybić otwór montażowy w podstawie obudowy i wyciągnąć kapilarę na wymaganą długość,
  • element pomiarowy umieszcza się w osłonie i zabezpiecza spinką (wyposażenie montażowe),
  • zapewnić wystarczającą przestrzeń nad termostatem dla swobodnej regulacji i ewentualnej wymiany.

Okablowanie

• Napięcie łączeniowe: maks. 250 V AC.
• Zaciski:
  • zaciski wtykowe typu „Push In” do przewodów 6 × 0,75…2,5 mm²,
  • zaciski wtykowe dla uziemienia do przewodów 2 × 0,75…2,5 mm².
• Dławik kablowy: M16 × 1,5 mm (w obudowie).
• Przewód przyłączeniowy: przystosowany do zewnętrznego elastycznego kabla z końcówkami (złącze typu M).
• Przewód musi spełniać wymagania izolacyjności dla napięcia sieciowego; podłączenie należy wykonać zgodnie ze schematem połączeń oraz obowiązującymi przepisami.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia; uziemienie musi być wykonane zgodnie z przepisami.

Dane techniczne

• Zakres nastaw temperatury: 15…95 °C (ustawiany zewnętrznie)
• Termiczna histereza przełączania: ok. 6 K
• Mechanizm przełączający: mikroprzełącznik SPDT (styk przełączający 1-2 / 1-3)
• Napięcie znamionowe (styków): 24…250 V AC
• Prąd znamionowy:
  • styk 1–2: 0,1…16 (2,5) A
  • styk 1–3: 0,1…6 (2,5) A
• Bezpiecznik zewnętrzny: 16 A
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień ochrony: IP43 wg EN 60529
• Standardy i zgodność:
  • EN 60730-x
  • DIN EN 14597 (TW1198)
  • Zgodność EU (CE): CE1T1206xx
  • Ochrona przed zakłóceniami fal radiowych: N ≤ 5 wg EN 55014
• Warunki pracy (obudowa): klasa środowiskowa 3K5 wg IEC 60721-3-3
• Maks. temperatura obudowy: do 80 °C (T80)
• Maks. temperatura elementu pomiarowego: do 135 °C
• Wilgotność (praca): < 95% r.h.
• Warunki pracy (mechanizm): klasa 3M2 wg IEC 60721-3-3
• Magazynowanie i transport:
  • klasa 2K3 wg IEC 60721-3-2
  • temperatura otoczenia: -25…+70 °C
  • wilgotność: < 95% r.h.
• Wpływ temperatury otoczenia: ok. -0,18 °C/°C
• Stała czasowa elementu pomiarowego:
  • woda: < 45 s
  • olej: < 60 s
  • powietrze: < 120 s

Wymiary i materiały

• Wymiary obudowy (około): 156 × 72 × 55 mm (wys. × szer. × gł.)
• Długość osłony zanurzeniowej: 100 mm
• Długość kapilary: 700 mm
• Element pomiarowy: ∅ 6,5 mm × 65 mm
• Minimalny promień zgięcia kapilary: R_min = 5 mm
• Materiały:
  • podstawa mechanizmu przełączającego: tworzywo sztuczne (PC)
  • kapilara i element pomiarowy: miedź
  • membrana: stal nierdzewna
  • osłona ochronna ALT-SB100: mosiądz niklowany (PN10)
• Masa zestawu standardowego (RAK…B): ok. 0,33 kg

Podsumowanie

Siemens RAK-TR.1000B-H to solidny, elektromechaniczny termostat regulacyjny TR z kapilarnym elementem pomiarowym, zakresem nastaw 15…95 °C oraz stykiem przełączającym SPDT o wysokiej obciążalności (do 16 A / 250 V AC). Kompletna dostawa z osłoną zanurzeniową ALT-SB100, opaską do rur, dławikiem kablowym M16 × 1,5 i zaciskami wtykowymi „Push In” ułatwia montaż w różnych konfiguracjach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, zapewniając niezawodną, dwustawną regulację temperatury wody, oleju lub powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania zgodności UE (CE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, okablowanie i uruchomienie może wykonywać wyłącznie instalator / wykwalifikowany personel, zgodnie z instrukcją producenta i obowiązującymi przepisami.
• Przed otwarciem obudowy należy odłączyć termostat od napięcia.
• Urządzenie jest przeznaczone do pracy przy napięciu 24...250 V AC. Nie przekraczać dopuszczalnych parametrów elektrycznych i stosować zewnętrzny bezpiecznik 16 A zgodnie z dokumentacją.
• Podłączenie elektryczne należy wykonać zgodnie ze schematem połączeniowym producenta. Kabel użyty do podłączenia musi spełniać wymagania izolacyjności dla napięcia sieciowego.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami.
• Produkt posiada stopień ochrony IP43. Montować wyłącznie w suchym i niezapylonym otoczeniu oraz w warunkach zgodnych z dokumentacją producenta.
• Termostat należy montować wyłącznie w przewidziany sposób: na rurze, w osłonie ochronnej lub na ścianie z elementem pomiarowym w osłonie, zgodnie z instrukcją montażu.
• Podczas montażu na rurze opaska zaciskowa musi być dobrze zaciśnięta, tak aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Podczas montażu w osłonie ochronnej należy prawidłowo zamontować osłonę w instalacji, umieścić w niej czujnik kapilarny i zabezpieczyć podstawę termostatu śrubą zgodnie z instrukcją.
• Przy montażu na ścianie element pomiarowy należy umieścić w osłonie i zabezpieczyć odpowiednią spinką montażową zgodnie z dokumentacją producenta.
• Należy zapewnić minimalną wolną przestrzeń montażową X = 250 mm, umożliwiającą prawidłową obsługę, otwieranie obudowy oraz demontaż urządzenia.
• Kapilarę i element pomiarowy należy chronić przed uszkodzeniem mechanicznym. Nie przekraczać minimalnego promienia zgięcia kapilary R min. = 5 mm.
• Nie stosować urządzenia poza dopuszczalnym zakresem nastawy i warunkami pracy określonymi przez producenta. Dla modelu RAK-TR.1000B-H zakres nastawy wynosi 15...95 °C.
