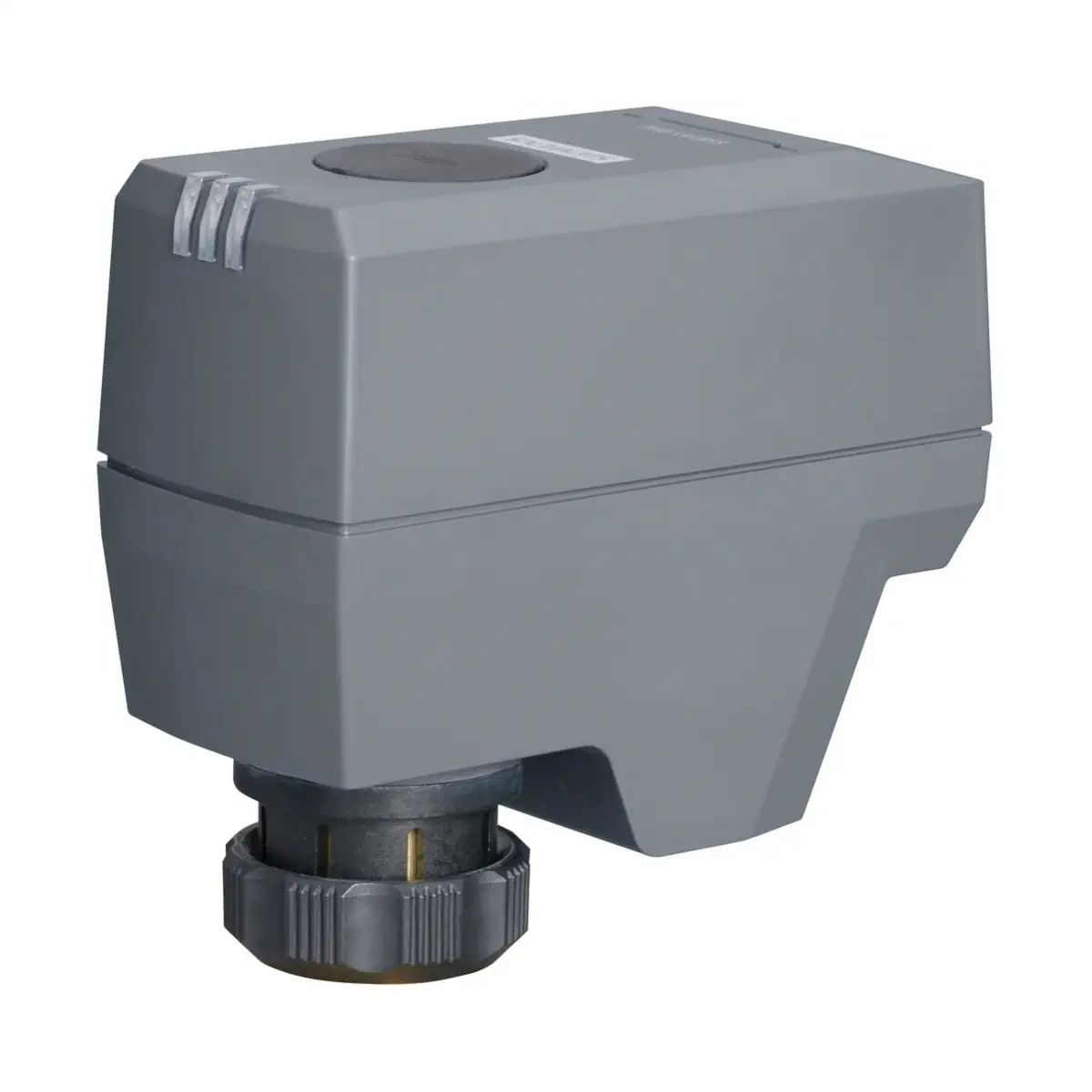

SSB161.05UT Siłownik elektromechaniczny, skok 1,2..6,5mm, 200N, 0..10 V, 24V AC/DC, 5s/mm, zaciski

SSB161.05UT to kompaktowy siłownik elektromechaniczny o sile 200 N, zasilany napięciem 24 V AC/DC i sterowany sygnałem 0…10 V DC, przeznaczony do współpracy z zaworami regulacyjnymi VVP45.., VXP45.. oraz VMP45.. w strefowych i pomieszczeniowych instalacjach HVAC. Wersja UT jest dostarczana bez kabla – posiada 3-zaciskowe podłączenie oraz pokrywę z otworem M16x1,5 pod dławik kablowy (dławik nie wchodzi w zakres dostawy).

Najważniejsze cechy

• Producent: Siemens
• Model: SSB161.05UT
• Typ: siłownik elektromechaniczny (modulowany) do zaworów regulacyjnych
• Zastosowanie: regulacja wody grzewczej i chłodniczej w instalacjach HVAC (strefy i pomieszczenia)
• Napięcie zasilania: 24 V AC (±15%) lub 24 V DC (±20%)
• Sygnał sterujący: 0…10 V DC
• Charakterystyka siłownika: liniowa
• Siła nominalna: 200 N
• Skok: 6,1 mm
• Czas przebiegu (50 Hz): 5 s/mm
• Automatyczna identyfikacja skoku zaworu (samo-kalibracja po włączeniu zasilania)
• Wyłącznik przeciążeniowy oraz zabezpieczenie dla pozycji krańcowych
• Wskazanie położenia i ruchu: diody LED
• Sterowanie ręczne: klucz imbusowy 3 mm (z trybem ręcznym)
• Możliwość pracy równoległej: maks. 10 siłowników (przy wystarczającej obciążalności wyjścia regulatora)
• Stopień ochrony obudowy: IP20 (wersja UT)
• Masa: 222 g

Zastosowanie

Siłownik SSB161.05UT jest przeznaczony do regulacji przepływu wody grzewczej oraz wody chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) z zaworami:

• VVP45..
• VXP45..
• VMP45..

Może współpracować również z zaworami ¾” innych producentów (bez adaptera), pod warunkiem spełnienia wymagań:

• przyłącze gwintowane z nakrętką łączącą ¾”,
• wymiar otwarcia X ≥ 8,5 mm,
• wymiar zamknięcia Y ≤ 14,6 mm,
• wymagana siła nominalna F ≤ 200 N.

Uwaga: siłowniki serii SSB.. nie są odpowiednie do zaworów VVP45..N.

Funkcje i działanie

Sterowanie 0…10 V DC

• Zawór jest otwierany i zamykany proporcjonalnie do sygnału sterującego Y.
• Przy 0 V DC trzpień siłownika jest wsunięty.
• Przy 10 V DC trzpień siłownika jest wysunięty.
• Przy braku zasilania siłownik pozostaje w bieżącej pozycji.
• SSB161.05UT nie udostępnia sygnału zwrotnego położenia 0…10 V DC.

Samo-kalibracja

• Po włączeniu zasilania siłownik wykonuje procedurę samo-kalibracji (trzpień całkowicie wsunięty → całkowicie wysunięty → pozycja wynikająca z wartości zadanej).
• Prawidłowa kalibracja jest możliwa tylko z zaworem o skoku > 1,2 mm; skok < 1,2 mm powoduje błąd kalibracji.
• Jeżeli kalibracja zakończy się niepowodzeniem, siłownik automatycznie podejmuje kolejną próbę po 10 sekundach.
• Po trzech nieudanych próbach kalibracji trzpień pozostaje w położeniu wysuniętym, a wskazanie LED przechodzi w stan błędu.

Wskazania LED (SSB161..)

• Ruch (trzpień wsuwa się): miganie zielone w sekwencji LED1 → LED2 → LED3 (po 500 ms).
• Ruch (trzpień wysuwa się): miganie zielone w sekwencji LED3 → LED2 → LED1 (po 500 ms).
• Pozycja trzpienia: H0–H40 świeci zielony LED3, H40–H60 świeci zielony LED2, H60–H100 świeci zielony LED1.
• Kalibracja: miga zielony LED2 (100 ms zał., 100 ms wył.).
• Błąd: świeci ciągle czerwony LED2 (np. mechaniczne zablokowanie lub niepowodzenie kalibracji).
• Sterowanie ręczne: LED2 miga naprzemiennie zielony/czerwony (po 500 ms).

Sterowanie ręczne

• Zmiana położenia możliwa jest za pomocą klucza imbusowego 3 mm po otwarciu pokrywy siłownika.
• Aby przejść w tryb ręczny przy podłączonym zasilaniu, należy nacisnąć i przytrzymać przycisk na siłowniku przez co najmniej 3 sekundy (siłownik nie reaguje wtedy na sygnał z regulatora).
• Po zakończeniu ręcznej regulacji ponowne przytrzymanie przycisku (min. 3 s) wyłącza tryb ręczny – siłownik uruchamia samo-kalibrację i wraca do pracy automatycznej.

Podłączenie elektryczne i okablowanie (wersja UT)

• Zaciski podłączeniowe: G0 – neutralny systemowy, Y – sygnał sterujący 0…10 V DC, G – potencjał systemowy 24 V AC/DC.
• Wersja UT: bez kabla; pokrywa z otworem M16x1,5 pod dławik kablowy.
• Maks. długość przewodu: < 20 m
• Przekrój żył: 0,5…1,5 mm²
• Średnica przewodu: < 5,5 mm

Dane techniczne

• Zasilanie: 24 V AC (±15%) lub 24 V DC (±20%), 50/60 Hz
• Pobór mocy w ruchu: 3 VA
• Pobór mocy w podtrzymaniu: 2 VA
• Impedancja wejściowa: 100 kΩ
• Siła nominalna: 200 N
• Skok: 6,1 mm
• Czas przebiegu (50 Hz): 5 s/mm
• Dopuszczalna temperatura czynnika w zaworze: 1…120°C
• Poziom głośności: < 30 dB(A)
• Temperatura otoczenia (praca): 1…50°C
• Wilgotność (praca): 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: IP20
• Klasa ochrony wg EN 60730: III
• Materiał obudowy/podstawy: PC + ABS
• Kolor obudowy/podstawy: 2003, szary
• Masa: 222 g

Montaż

• Mocowanie na zaworze: bezpośrednio, nakrętka łącząca ¾” z tworzywa sztucznego, bez narzędzi.
• Położenie montażowe (UT): 270°, z prowadzeniem przewodu w dół.
• Przed montażem siłownik powinien być ustawiony tak, aby jego trzpień był całkowicie wsunięty (można użyć sterowania ręcznego).
• Należy unikać bocznego nacisku oraz naprężeń przewodu na zamontowany siłownik.

Podsumowanie

Siemens SSB161.05UT to siłownik elektromechaniczny 200 N do zaworów VVP45.. / VXP45.. / VMP45.., sterowany sygnałem 0…10 V DC i zasilany 24 V AC/DC. Oferuje automatyczną identyfikację skoku (samo-kalibrację), zabezpieczenie przeciążeniowe, wskazania LED oraz ręczną regulację. Wersja UT (bez kabla) z zaciskami i pokrywą pod dławik M16x1,5 ułatwia dopasowanie okablowania do wymagań konkretnej instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Montaż i uruchomienie wykonywać zgodnie z instrukcją montażu producenta oraz właściwym schematem podłączenia dla modelu SSB161.05UT.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu 360° i na prawidłowo przygotowanym zaworze.
• Przed montażem należy upewnić się, że trzpień siłownika jest całkowicie wsunięty, zgodnie z instrukcją producenta.
• Podłączenie elektryczne wykonywać wyłącznie zgodnie z oznaczeniami zacisków modelu SSB161.05UT: G, Y, G0.
• Podczas ręcznej obsługi siłownika należy stosować klucz imbusowy 3 mm i postępować zgodnie z procedurą producenta.
• Jeżeli siłownik jest pod napięciem, podczas obsługi ręcznej należy wykonać wszystkie kroki aktywacji i dezaktywacji trybu manualnego zgodnie z instrukcją; po zakończeniu uruchamia się samokalibracja.
• Nie wykonywać obsługi ręcznej podczas samokalibracji urządzenia.
• Samokalibracja uruchamia się przy każdym włączeniu zasilania siłownika; w tym czasie należy pozostawić urządzenie bez ingerencji.
• W przypadku sygnalizacji błędu LED przyczyną może być zablokowanie mechaniczne lub błąd kalibracji; wymagana jest ponowna kalibracja lub reset zasilania.
• Podczas montażu dławika kablowego należy zachować maksymalną długość gwintu 11 mm.
