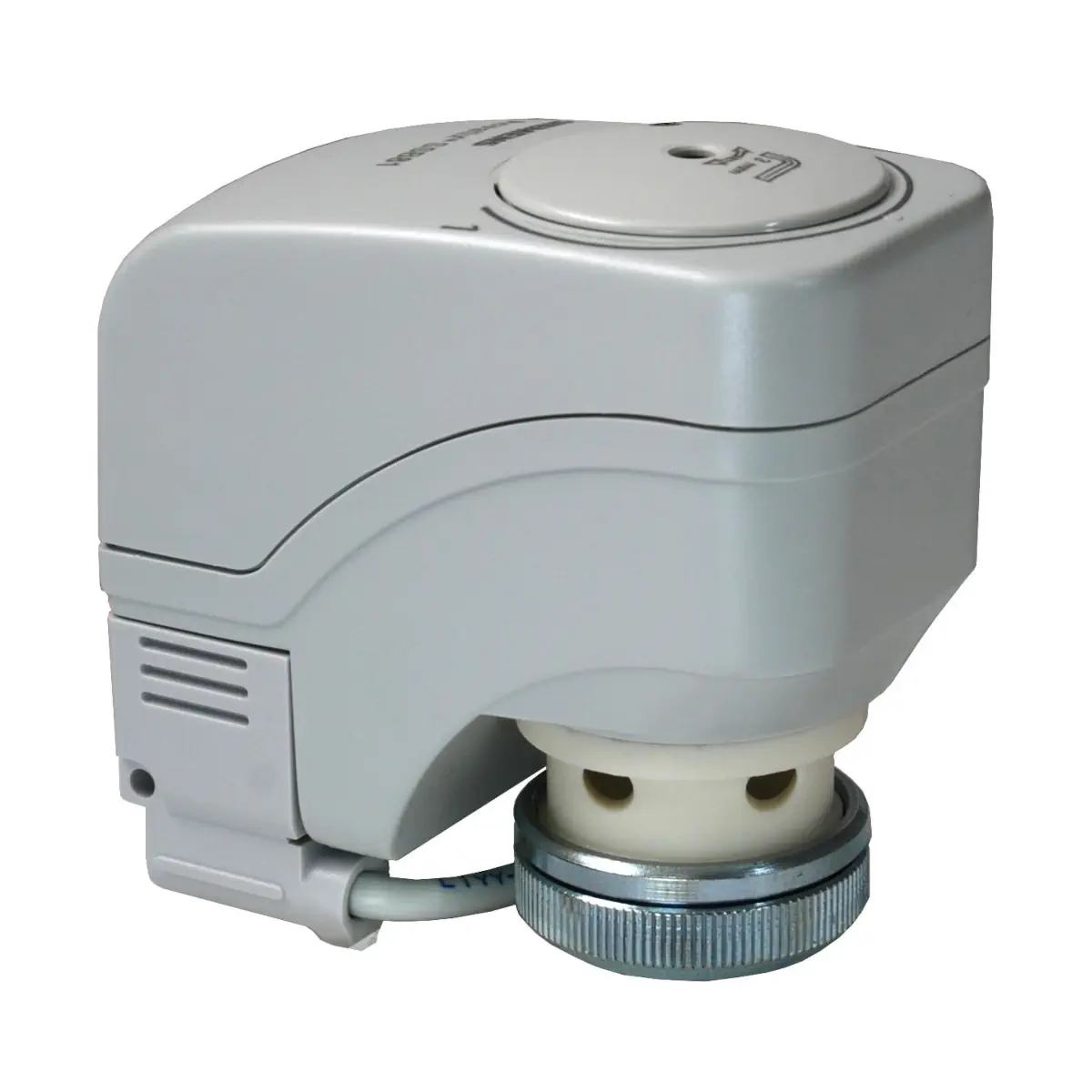

SSB81 Siłownik elektromechaniczny, 5,5 [mm], 200 [N], 3-stawne, 24 [V] AC, 150 [s], kabel 1,5 [m]

SSB81 to kompaktowy elektromechaniczny siłownik o sile 200 N, zasilany z sieci AC 24 V i sterowany sygnałem 3-stawnym, przeznaczony do współpracy z zaworami regulacyjnymi VVP45.., VXP45.. i VMP45.. (DN ≤ 25, kvs ≤ 6,3 m³/h) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych HVAC. Siłownik montowany jest bezpośrednio na zaworze za pomocą nakrętki łączącej G¾, bez użycia narzędzi, i wyposażony w fabryczny kabel przyłączeniowy 1,5 m. Wersja SSB81 nie posiada przełącznika pomocniczego (jest on dostępny wyłącznie w odmianie SSB81.1).

Najważniejsze cechy

• Producent: Siemens
• Model: SSB81
• Typ: elektromechaniczny siłownik do zaworów regulacyjnych serii VVP45.., VXP45.., VMP45..
• Zastosowanie: regulacja przepływu wody grzewczej i chłodniczej w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC)
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 200 N
• Skok nominalny zaworu: 5,5 mm
• Czas przebiegu skoku 2,5 mm: ok. 150 s (przy 50 Hz)
• Kabel podłączeniowy: fabryczny kabel 3-żyłowy, długość 1,5 m, wg EN 60320 / IEC 60227
• Montaż na zaworze: szybki montaż bez nastaw, za pomocą nakrętki łączącej z gwintem G¾ – bez użycia narzędzi
• Możliwość pracy równoległej: do 24 siłowników SSB81 na jednym wyjściu regulatora (przy odpowiedniej obciążalności wyjścia)
• Obudowa: wytrzymałe tworzywo sztuczne z wskazaniem położenia 0…1
• Stopień ochrony obudowy: IP40 (pozycja montażu od pionowej do poziomej)
• Klasa bezpieczeństwa: III wg EN 60730
• Zatwierdzenia: zgodność z wymaganiami CE, RCM, EAC oraz UL 873 / cUL (C22.2 No. 24-93)
• Kolor obudowy: jasno-szary RAL 7035
• Masa: ok. 0,35 kg (siłownik bez przełącznika pomocniczego)

Zastosowanie

Siłownik SSB81 przeznaczony jest do sterowania zaworami Siemens V..P45.., stosowanymi do regulacji wody grzewczej i wody chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Współpracuje z zaworami:

• VVP45.. – zawory przelotowe, kvs 0,25...6,3 m³/h, PN16
• VVP45..S – zawory przelotowe do śrubunków zaciskowych CONEX, kvs 0,63...2,5 m³/h, PN16
• VXP45.. – zawory trójdrogowe, kvs 0,25...6,3 m³/h, PN16
• VMP45.. – zawory trójdrogowe z obejściem, kvs 0,25...4,0 m³/h, PN16
• VMP45..S – zawory trójdrogowe z obejściem do śrubunków zaciskowych CONEX, kvs 0,63...2,5 m³/h, PN16

Zalecane jest stosowanie siłownika SSB81 wyłącznie z zaworami wymienionymi powyżej; użycie z zaworami innych producentów powoduje utratę gwarancji.

Funkcje i działanie

Sterowanie 3-stawne (Y1 / Y2)

• Siłownik przekształca sygnał trójpunktowy z regulatora na liniowy ruch trzpienia zaworu.
• Napięcie na Y1 (OTWÓRZ): trzpień siłownika wysuwa się – zawór normalnie zamknięty otwiera się.
• Napięcie na Y2 (ZAMKNIJ): trzpień siłownika chowa się – zawór normalnie zamknięty zamyka się.
• Brak napięcia na Y1 i Y2: siłownik pozostaje w aktualnym położeniu.
• Przy zaniku zasilania 24 V AC siłownik utrzymuje bieżącą pozycję zaworu.

Budowa i zabezpieczenia

• Obudowa z tworzywa sztucznego odporna na typowe warunki pracy w instalacjach HVAC.
• Czytelny wskaźnik położenia w skali 0…1:
  • położenie „0” – zawór zamknięty (dla zaworów normalnie zamkniętych),
  • położenie „1” – zawór całkowicie otwarty.
• Bezobsługowa przekładnia mechaniczna, zabezpieczona przed zablokowaniem.
• Wyłącznik przeciążeniowy oraz wyłączniki krańcowe chronią napęd i zawór przed przeciążeniem w pozycjach skrajnych.
• Zmniejszony pobór mocy w stanie utrzymywania pozycji ogranicza zużycie energii i nagrzewanie siłownika.
• Możliwość równoległej pracy do 24 siłowników SSB81, o ile wyjście regulatora ma odpowiednią obciążalność.

Sterowanie ręczne

• Do ręcznego ustawiania położenia trzpienia stosowany jest klucz imbusowy 3 mm.
• Trzpień można ustawić w dowolnej pozycji pomiędzy 0 a 1, zgodnie ze skalą na obudowie.
• Sygnał z regulatora ma wyższy priorytet niż nastawa ręczna – po pojawieniu się sygnału sterującego siłownik podąża za sygnałem.
• Aby utrzymać ręcznie ustawioną pozycję, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające i sygnał sterujący.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC (SP/G – potencjał systemowy, SN/G0 – neutralny systemowy), zabezpieczone bezpiecznikiem 2 A (szybkiego działania) w obwodzie zasilania.
• Wejścia sterujące:
  • Y1: sygnał sterujący OTWÓRZ (24 V AC),
  • Y2: sygnał sterujący ZAMKNIJ (24 V AC).
• Fabryczny kabel przyłączeniowy: 3-żyłowy, długość 1,5 m, wykonany wg EN 60320 / IEC 60227.
• Opcjonalne kable podłączeniowe serii ASY8L.. (dla SSB81.. i SSB81../00):
  • ASY8L25: kabel 2,5 m, 24 V AC, sterowanie 3-stawne,
  • ASY8L25B: kabel 2,5 m z wtykiem do systemów Batigyr,
  • ASY8L45: kabel 4,5 m, 24 V AC, sterowanie 3-stawne,
  • ASY8L45HF: kabel 4,5 m, bezhalogenowy, zgodny z VDE 0207-24.
• Dla kabli ASY8L.. przypisanie żył jest następujące:
  • pomarańczowy (7 – Y2): sygnał ZAMKNIJ (24 V AC),
  • fioletowy (6 – Y1): sygnał OTWÓRZ (24 V AC),
  • czerwony (1 – N): potencjał systemowy 24 V AC.
• Opcjonalny wtyk z zaciskami podłączeniowymi ASY99 – do siłowników 3-stawnych SSB81../00 (wersje bez kabla) i montażu własnych przewodów.
• Śruba mocująca ASY98 umożliwia dodatkowe mechaniczne zabezpieczenie wtyczki kabla przed wysunięciem.
• Podłączenie elektryczne musi być wykonane zgodnie z obowiązującymi przepisami oraz schematami połączeń producenta.

Dane techniczne

• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz
• Maksymalny pobór mocy: 0,8 VA
• Sygnał sterujący: 3-stawny (Y1 / Y2)
• Maksymalna liczba siłowników w pracy równoległej: 24 (przy odpowiedniej obciążalności wyjścia regulatora)
• Czas przebiegu dla skoku 2,5 mm: 150 s (przy 50 Hz)
• Skok nominalny: 5,5 mm
• Siła nominalna: 200 N
• Dopuszczalna temperatura medium w zaworze: 1...110 °C
• Przyłącze do zaworu: nakrętka łącząca z gwintem G¾
• Stopień ochrony obudowy: IP40 (pozycja montażu od pionowej do poziomej)
• Klasa bezpieczeństwa: III wg EN 60730
• Poziom zanieczyszczeń: klasa 2 wg EN 60730
• Warunki pracy (klasa 3K3 wg EN 60721-3-3): temperatura otoczenia +1...+50 °C, wilgotność 5...85% r.h.
• Warunki transportu (klasa 2K3 wg EN 60721-3-2): temperatura -25...+70 °C, wilgotność < 95% r.h.
• Warunki składowania (klasa 1K3 wg EN 60721-3-1): temperatura -5...+50 °C, wilgotność 5...95% r.h.
• Połączenie elektryczne – typowy kabel podstawowy: H03VV-F (zalecany dla obwodów pomocniczych, np. przełącznika w wersji SSB81.1)
• Kolor obudowy: RAL 7035 jasno-szary
• Masa: ok. 0,35 kg (bez przełącznika pomocniczego)

Montaż

• Siłownik SSB81 montuje się bezpośrednio na zaworze za pomocą nakrętki łączącej G¾; nie są wymagane żadne narzędzia ani dodatkowe nastawy.
• Przed nałożeniem siłownika na zawór trzpień siłownika powinien znajdować się w położeniu „0”, a zasilanie być wyłączone.
• Pozycja montażu: od pionowej do poziomej – zgodnie z wymaganiami dla stopnia ochrony IP40.
• Kabel przyłączeniowy może stykać się z korpusem zaworu, o ile temperatura korpusu nie przekracza 80 °C.
• Podczas uruchomienia należy sprawdzić poprawność okablowania oraz działanie siłownika w całym zakresie skoku zaworu.
• Siłownik jest bezobsługowy; w razie uszkodzenia przewiduje się jego wymianę w całości.

Podsumowanie

Siemens SSB81 to kompaktowy, elektromechaniczny siłownik 24 V AC / 3-stawny o sile 200 N, dedykowany do zaworów VVP45.., VXP45.., VMP45.. w instalacjach HVAC. Bezpośredni montaż na zaworze za pomocą nakrętki G¾, fabryczny kabel 1,5 m, możliwość pracy równoległej wielu siłowników, ręczne przestawianie oraz wbudowane zabezpieczenia przeciążeniowe i krańcowe sprawiają, że SSB81 jest niezawodnym i wygodnym w montażu napędem do precyzyjnej regulacji przepływu wody grzewczej i chłodniczej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt posiada zgodność UL oraz cUL.
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie elektryczne i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami, z zachowaniem wymagań bezpieczeństwa osób i mienia.
• Urządzenie elektryczne niskonapięciowe 24 V AC, klasa bezpieczeństwa III. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy wyłączyć zasilanie.
• Siłownik może być uruchamiany wyłącznie po prawidłowym zamontowaniu na zaworze.
• Podczas montażu siłownik musi być ustawiony w położeniu 0 i pozostawać bez napięcia zasilającego.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu zgodnej z dokumentacją producenta; niedopuszczalny jest montaż w pozycji odwróconej.
• Należy przestrzegać dopuszczalnych temperatur pracy. Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...110 °C. Kabel przyłączeniowy może stykać się z korpusem zaworu tylko wtedy, gdy temperatura korpusu nie przekracza 80 °C.
• Produkt przeznaczony do pracy w warunkach otoczenia: temperatura +1...+50 °C, wilgotność 5...85 % r.h. Transport i składowanie muszą odbywać się w warunkach zgodnych z dokumentacją producenta.
• Podczas uruchomienia należy sprawdzić prawidłowość okablowania oraz działanie siłownika.
• Sterowanie ręczne wykonywać wyłącznie kluczem imbusowym 3 mm. Aby utrzymać ręcznie ustawione położenie, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające i sygnał sterujący.
• Siłownik jest urządzeniem bezobsługowym i nienaprawialnym. W razie uszkodzenia należy wymienić całe urządzenie.
• Produkt należy stosować wyłącznie z kompatybilnymi zaworami Siemens VVP45.., VXP45.. lub VMP45.. zgodnie z dokumentacją producenta.
• Stopień ochrony obudowy IP40 dotyczy montażu w pozycji pionowej do poziomej zgodnie z EN 60529.
