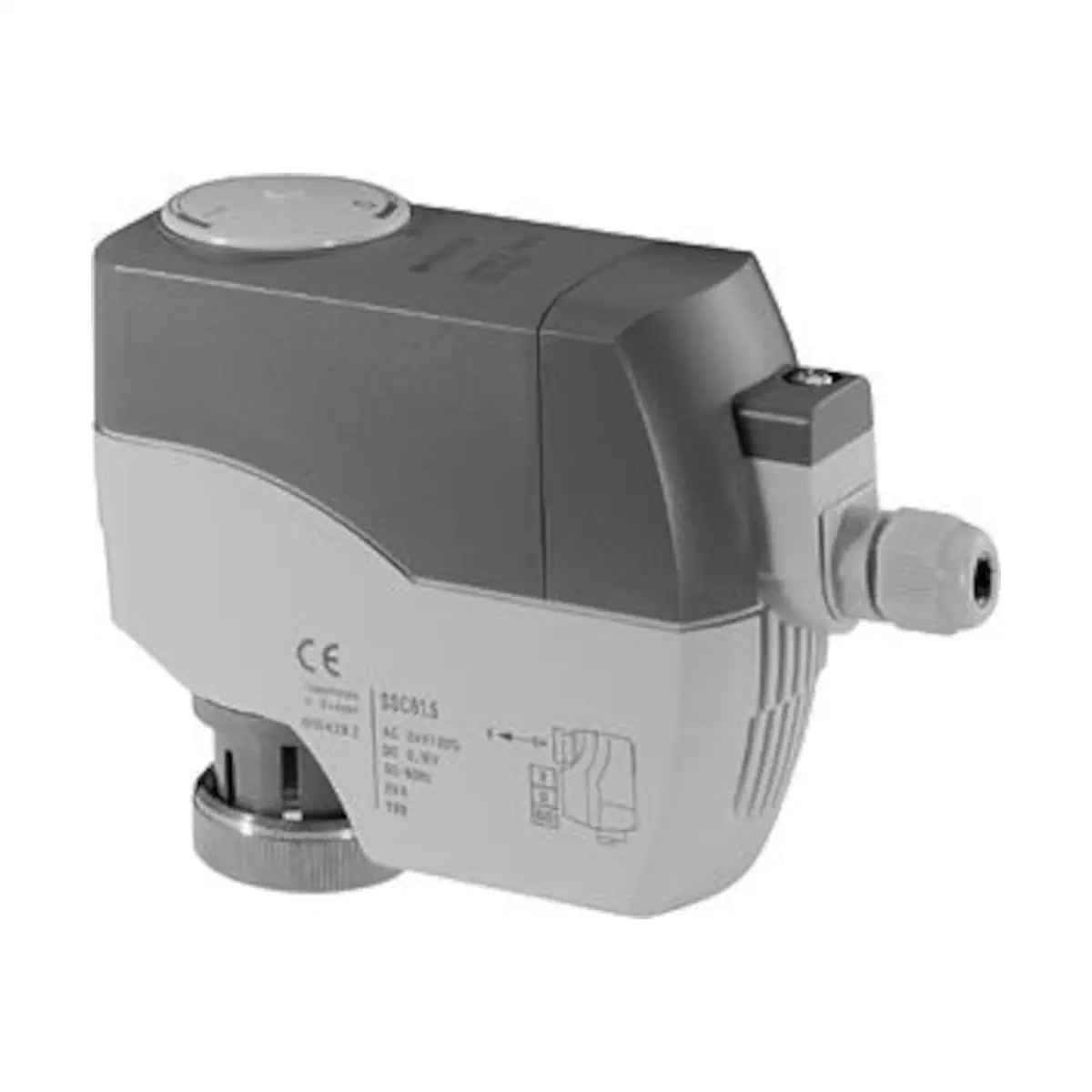

SSC61 (SSC619) Siłownik elektromechaniczny, 5,5 [mm], 300 [N], 0..10 [V], 24 [V] AC/DC, 30 [s] - ZAMIENNIK TO SSC161.05HF

SSC61 to elektromechaniczny siłownik regulacyjny serii Acvatix, przeznaczony do bezpośredniej współpracy z zaworami VVP45.., VXP45.. i VMP45.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zasilany napięciem 24 V AC lub 24 V DC i sterowany sygnałem analogowym 0…10 V DC, zapewnia proporcjonalne ustawienie zaworu przy skoku 5,5 mm i sile 300 N. Siłownik oferuje automatyczną identyfikację skoku zaworu, ręczne przestawianie pokrętłem oraz beznarzędziowy montaż na zaworze za pomocą nakrętki łączącej G¾.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: SSC61
• Typ urządzenia: siłownik elektromechaniczny do zaworów regulacyjnych
• Zastosowanie: regulacja przepływu wody grzewczej i chłodniczej w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja)
• Przeznaczenie: zawory Siemens VVP45.. (2-drogowe), VXP45.. (3-drogowe), VMP45.. (3-drogowe z obejściem)
• Napięcie zasilania: 24 V AC lub 24 V DC (AC ±20%, DC ±25%)
• Częstotliwość zasilania (dla AC): 50/60 Hz
• Sygnał sterujący: 0…10 V DC (wejście Y)
• Impedancja wejściowa sygnału: > 100 kΩ
• Dokładność pozycjonowania: < 2% skoku nominalnego
• Czas przebiegu dla skoku 5,5 mm: ok. 30 s
• Skok nominalny: 5,5 mm
• Siła nominalna: 300 N
• Automatyczna identyfikacja skoku zaworu (kalibracja przy pierwszym zasileniu)
• Sterowanie ręczne: pokrętło do ustawiania pozycji 0…1 z optycznym wskaźnikiem
• Wskazanie położenia: skala 0 (zawór zamknięty) – 1 (zawór otwarty)
• Bezobsługowa przekładnia zabezpieczona przed zblokowaniem
• Wyłącznik przeciążeniowy i wyłączniki krańcowe dla położeń skrajnych
• Montaż na zaworze: nakrętka łącząca G¾, dokręcana ręcznie – bez użycia narzędzi i bez dodatkowych nastaw
• Połączenie elektryczne: wtykowy blok zacisków ze śrubami, do przewodów do 3 mm²
• Kolor bloku zacisków: czerwony
• Odciążenie kabla: uchwyty do przewodów o średnicy zewnętrznej ok. 4…11 mm
• Stopień ochrony obudowy: IP40 (dla montażu od pionu do poziomu)
• Klasa bezpieczeństwa: III wg EN 60730
• Poziom zanieczyszczeń: klasa 2 wg EN 60730
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +5…+50 °C
• Temperatura transportu i składowania: -25…+70 °C
• Wilgotność otoczenia (praca/składowanie): 5…95% r.h. (bez kondensacji)
• Praca równoległa: możliwość podłączenia do 10 siłowników SSC61 do jednego wyjścia regulatora (przy odpowiedniej obciążalności)
• Przyłącze do zaworu: gwint G¾ (nakrętka łącząca)
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: podstawa i pokrętło – RAL 7035 (jasnoszary), pokrywa – RAL 5014 (szaro-niebieski)
• Masa: ok. 0,27 kg

Zastosowanie

Siłownik Siemens SSC61 przeznaczony jest do regulacji przepływu wody grzewczej i wody chłodniczej po stronie instalacji w systemach:

• centralnego ogrzewania i chłodzenia,
• wentylacji i klimatyzacji (HVAC),
• regulacji strefowej i pomieszczeniowej.

Współpracuje z następującymi zaworami regulacyjnymi Siemens:

• VVP45.. – zawory przelotowe (2-drogowe), kvs 0,25…25 m³/h, PN16,
• VXP45.. – zawory trójdrogowe, kvs 0,25…25 m³/h, PN16,
• VMP45.. – zawory trójdrogowe z obejściem, kvs 0,25…4 m³/h, PN16.

Przy użyciu zestawu montażowego ASK30 siłownik SSC61 może być stosowany z dawnymi zaworami Landis & Gyr typów:

• VVG45.. – zawory trójdrogowe, kvs 0,63…25 m³/h,
• VXG45.. – zawory trójdrogowe, kvs 0,63…25 m³/h,
• X3i.. – zawory trójdrogowe, kvs 0,7…14 m³/h.

Parametry techniczne podane w karcie obowiązują przy współpracy siłownika SSC61 z wymienionymi wyżej zaworami Siemens. Zastosowanie z zaworami innych producentów nie jest objęte gwarancją producenta.

Funkcje i działanie

Sterowanie sygnałem 0…10 V DC

• Siłownik SSC61 jest siłownikiem modulacyjnym – położenie trzpienia (skok zaworu) jest proporcjonalne do wartości sygnału sterującego Y = 0…10 V DC.
• 0 V DC na wejściu Y odpowiada pozycji 0% skoku – zawór jest całkowicie zamknięty (kierunek A → AB).
• Dla wartości od 0 do 10 V DC zawór otwiera się lub zamyka proporcjonalnie, realizując dokładną regulację przepływu medium.
• Przy braku napięcia zasilającego siłownik pozostaje w aktualnym położeniu.

Automatyczna identyfikacja skoku (kalibracja)

• Po pierwszym podłączeniu napięcia 24 V AC/DC siłownik SSC61 automatycznie wykonuje procedurę kalibracji skoku, niezależnie od aktualnego sygnału sterującego.
• Podczas kalibracji siłownik ustawia zawór w obu krańcowych położeniach, zapamiętując odpowiadające im wartości położenia – zapewnia to optymalne wykorzystanie dostępnego skoku zaworu.
• W czasie kalibracji siłownik nie reaguje na sygnał Y; proces trwa ok. 60 s.
• Kalibracja może być prawidłowo przeprowadzona tylko przy zamontowanym na zaworze siłowniku.
• Dostępna jest funkcja ponownej kalibracji – po zdjęciu pokrywy należy na ok. 1 s zewrzeć dwa styki serwisowe (np. wkrętakiem); siłownik powtarza wtedy procedurę identyfikacji skoku.

Sterowanie ręczne i wskazanie położenia

• Na obudowie siłownika znajduje się pokrętło sterowania ręcznego umożliwiające ustawienie położenia trzpienia w dowolnym punkcie pomiędzy 0 i 1.
• Pozycja 0 – zawór zamknięty, pozycja 1 – zawór całkowicie otwarty; odpowiada temu optyczny wskazik położenia na korpusie.
• Przy załączonym zasilaniu i obecnym sygnale 0…10 V DC priorytet ma sygnał sterujący z regulatora – ręcznie ustawiona pozycja może zostać nadpisana.
• Aby utrzymać ręcznie ustawione położenie, należy odłączyć przewód przyłączeniowy lub wyłączyć napięcie zasilające oraz sygnał sterujący.
• Po przestawieniu siłownika ręcznie, skok zostaje automatycznie zsynchronizowany z sygnałem sterującym, gdy wartość sygnału przyjmie > 9,7 V lub < 0,3 V.

Bezobsługowa praca i zabezpieczenia

• Obudowa siłownika wykonana jest z tworzywa sztucznego, zapewniającego dobrą odporność na warunki pracy w typowych instalacjach HVAC.
• Wewnętrzna, bezobsługowa przekładnia jest zabezpieczona przed zblokowaniem, co zwiększa niezawodność napędu.
• Wbudowany wyłącznik przeciążeniowy oraz wyłączniki pozycji krańcowych chronią napęd i zawór przed uszkodzeniem mechanicznym.
• Zmniejszony pobór mocy w stanie utrzymywania pozycji ogranicza obciążenie zasilacza i koszty eksploatacyjne.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC lub 24 V DC (AC 50/60 Hz).
• Maksymalny pobór mocy: 2 VA.
• Zabezpieczenie obwodu zasilania: bezpiecznik 2 A (szybkiego działania) w przewodzie zasilającym.
• Przyłącze elektryczne: wtykowy blok zacisków ze śrubami, do przewodów o przekroju do 3 mm².
• Odciążenie naprężeń: wbudowane uchwyty do kabli o średnicy zewnętrznej ok. 4…11 mm.
• Oznaczenia zacisków (SSC61):

• Y: sygnał sterujący 0…10 V DC,
• G: potencjał systemowy 24 V AC (lub „+” dla 24 V DC),
• G0: neutralny potencjał systemowy (lub „–” dla 24 V DC).

• Praca równoległa: do jednego wyjścia regulatora można podłączyć maks. 10 siłowników SSC61, pod warunkiem że wyjście ma odpowiednią obciążalność.
• Podłączenie elektryczne należy wykonać zgodnie z obowiązującymi przepisami oraz schematem producenta.

Dane techniczne

• Model: Siemens SSC61
• Typ: siłownik elektromechaniczny do zaworów VVP45.., VXP45.., VMP45..
• Napięcie zasilania: 24 V AC ±20% lub 24 V DC ±25%
• Częstotliwość (dla zasilania AC): 50/60 Hz
• Maksymalny pobór mocy: 2 VA
• Sygnał sterujący: 0…10 V DC (wejście Y)
• Impedancja wejściowa sygnału: > 100 kΩ
• Dokładność pozycjonowania: < 2% skoku nominalnego
• Czas przebiegu dla skoku 5,5 mm: 30 s
• Skok nominalny: 5,5 mm
• Siła nominalna: 300 N
• Dopuszczalna temperatura medium (w zaworze): 1…110 °C
• Temperatura otoczenia (praca): +5…+50 °C (klasa 3K3 wg EN 60721-3-3)
• Temperatura otoczenia (transport): -25…+70 °C (klasa 2K3 wg EN 60721-3-2)
• Temperatura otoczenia (składowanie): -25…+70 °C (klasa 1K3 wg EN 60721-3-1)
• Wilgotność (praca/składowanie): 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: IP40 wg EN 60529 (przy montażu od pionu do poziomu)
• Klasa bezpieczeństwa: III wg EN 60730
• Poziom zanieczyszczeń: 2 wg EN 60730
• Norma produktu: EN 60730-x
• Zgodność: spełnia wymagania EMC dla środowiska mieszkalnego, handlowego i lekko uprzemysłowionego
• Przyłącze do zaworu: gwint G¾ z nakrętką łączącą
• Montaż zaworu: bez użycia narzędzi, bez dodatkowych nastaw
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: podstawa i pokrętło – RAL 7035 (jasnoszary), pokrywa – RAL 5014 (szaro-niebieski)
• Masa: ok. 0,27 kg

Montaż

• Instrukcja montażu jest dołączona do każdego siłownika SSC61.
• Siłownik montuje się bezpośrednio na zaworze za pomocą nakrętki łączącej G¾; nie są wymagane żadne narzędzia ani wstępne nastawy.
• Przed montażem siłownik musi być ustawiony w położeniu 0 (zawór zamknięty), co można sprawdzić położeniem wskaźnika.
• Dopuszczalna orientacja montażu: od pionowej do poziomej (90° w każdą stronę od pionu), zgodnie z rysunkiem producenta.
• Podczas uruchomienia należy sprawdzić prawidłowość okablowania oraz kierunek działania siłownika z zamontowanym zaworem.
• Kalibrację skoku SSC61 należy przeprowadzać tylko przy zamontowanym zaworze.
• Wszelkie prace serwisowe w instalacji należy wykonywać przy odłączonym napięciu zasilającym i – w razie potrzeby – po odłączeniu przewodów od zacisków.
• Siłownik może być uruchamiany wyłącznie po poprawnym zamontowaniu na właściwym zaworze.

Podsumowanie

Siemens SSC61 to precyzyjny, elektromechaniczny siłownik regulacyjny 24 V AC/DC z wejściem sterującym 0…10 V DC, przeznaczony do zaworów VVP45.., VXP45.. i VMP45... Automatyczna kalibracja skoku, ręczne sterowanie pokrętłem, beznarzędziowy montaż na zaworze G¾ oraz wbudowane zabezpieczenia mechaniczne czynią z niego niezawodne rozwiązanie do regulacji przepływu wody grzewczej i chłodniczej w nowoczesnych instalacjach HVAC.
