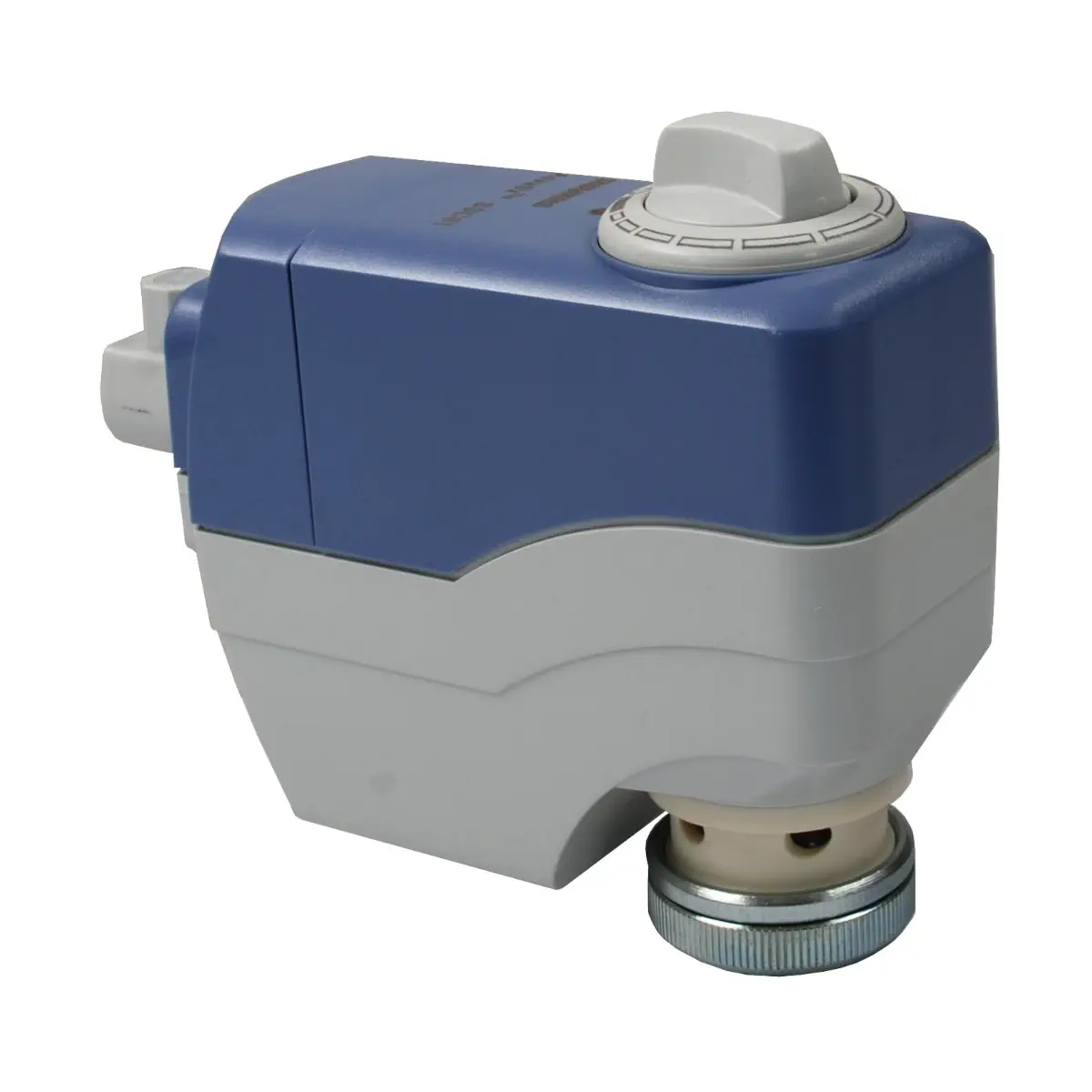

SSC31 Siłownik elektromechaniczny, 5,5 [mm], 300 [N], 3-stawne, 230 [V] AC, 150 [s]

SSC31 to kompaktowy siłownik elektromechaniczny z rodziny ACVATIX firmy Siemens, przeznaczony do napędu zaworów regulacyjnych serii VVP45.., VXP45.. i VMP45.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zasilanie z sieci AC 230 V i sterowanie 3‑stawne (OTWÓRZ / ZAMKNIJ / STOP) w połączeniu z siłą 300 N oraz automatyczną identyfikacją skoku zaworu zapewniają niezawodne i precyzyjne pozycjonowanie zaworu.

Najważniejsze cechy

• Producent: Siemens
• Model: SSC31
• Typ urządzenia: siłownik elektromechaniczny do zaworów regulacyjnych (przelotowych i trójdrogowych)
• Zastosowanie: regulacja wody grzewczej i wody chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Napięcie zasilania: 230 V AC ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ, brak sygnału – STOP)
• Siła nominalna: 300 N
• Skok nominalny zaworu: 5,5 mm
• Czas przebiegu: ok. 150 s dla pełnego skoku 5,5 mm (przy 50 Hz)
• Automatyczna identyfikacja skoku zaworu – brak konieczności ręcznej nastawy położeń krańcowych
• Wskazanie położenia i kierunku ruchu za pomocą mechanicznego wskaźnika (pozycje 0…1)
• Sterowanie ręczne za pomocą pokrętła na obudowie
• Bezobsługowa przekładnia zabezpieczona przed zablokowaniem
• Wyłącznik przeciążeniowy oraz wyłączniki krańcowe zabezpieczające siłownik i zawór
• Możliwość równoległej pracy: do 10 siłowników SSC31 (przy wystarczającej obciążalności wyjścia regulatora)
• Połączenie elektryczne: wtykowy blok zacisków z zaciskami śrubowymi do przewodów o przekroju do 3 mm²
• Kolor bloku zacisków: zielony
• Odciążenie naprężeń kabla: dla kabli o średnicy zewnętrznej 4…11 mm
• Przyłącze do zaworu: nakrętka łącząca z gwintem G¾ (montaż bez użycia narzędzi)
• Stopień ochrony obudowy: IP40 (dla montażu od pozycji pionowej do poziomej)
• Klasa bezpieczeństwa: II (wg EN 60730)
• Temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +5…+50 °C
• Temperatura transportu i składowania: -25…+70 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Masa: ok. 0,26 kg
• Kolor obudowy: podstawa i pokrętło RAL 7035 (jasnoszary), pokrywa RAL 5014 (szaro-niebieski)
• Zgodność z normami: EN 60730-x, UL 873, cUL C22.2 No. 24‑93, oznakowanie CE, RCM, EAC

Zastosowanie

Siłownik SSC31 jest przeznaczony do regulacji przepływu wody grzewczej i chłodniczej po stronie instalacji w systemach HVAC, w połączeniu z zaworami regulacyjnymi Siemens:

• VVP45.. – zawory przelotowe (2-drogowe), kvs 0,25…25 m³/h, PN16
• VXP45.. – zawory trójdrogowe
• VMP45.. – zawory trójdrogowe z obejściem, kvs 0,25…4 m³/h

Z zastosowaniem dodatkowego zestawu montażowego ASK30 siłownik SSC31 może być również używany z dawnymi zaworami Landis & Gyr:

• VVG45.. – zawory trójdrogowe, kvs 0,63…25 m³/h
• VXG45.. – zawory trójdrogowe
• X3i.. – zawory trójdrogowe, kvs 0,7…14 m³/h

Funkcje i działanie

Siłownik SSC31 przetwarza sygnał sterujący 3‑stawny na liniowy ruch trzpienia, który bezpośrednio napędza trzpień zaworu. Wbudowana przekładnia oraz wyłączniki krańcowe zapewniają precyzyjne ustawienie pozycji i ochronę przed przeciążeniem.

Sterowanie 3-stawne (AC 230 V)

• Napięcie na zacisku Y1: trzpień siłownika wysuwa się – zawór otwiera się.
• Napięcie na zacisku Y2: trzpień siłownika chowa się – zawór zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie (funkcja STOP).
• Przy zaniku zasilania 230 V AC: siłownik pozostaje w bieżącej pozycji zaworu.

Automatyczna identyfikacja skoku i zabezpieczenie

• Automatyczna identyfikacja skoku zaworu umożliwia dopasowanie siłownika do rzeczywistego skoku współpracującego zaworu, bez konieczności ręcznego ustawiania położeń krańcowych.
• Bezobsługowa przekładnia zabezpieczona jest przed zablokowaniem, co podnosi niezawodność pracy.
• Wyłącznik przeciążeniowy oraz wyłączniki pozycji krańcowych chronią siłownik i zawór przed uszkodzeniem w przypadku osiągnięcia końca skoku lub zbyt dużych sił na trzpieniu.
• Zmniejszony pobór mocy w stanie utrzymywania pozycji ogranicza zużycie energii i nagrzewanie napędu.

Wskazanie położenia i sterowanie ręczne

• Na obudowie siłownika znajduje się mechaniczny wskaźnik położenia z oznaczeniem 0…1:
  • Pozycja 0: zawór zamknięty.
  • Pozycja 1: zawór całkowicie otwarty.
• Pokrętło sterowania ręcznego umożliwia ustawienie trzpienia siłownika (i tym samym zaworu) w dowolnej pozycji pomiędzy 0 a 1.
• Przy obecnym sygnale z regulatora priorytet ma sterowanie automatyczne – siłownik podąża za sygnałem sterującym.
• Aby utrzymać ręcznie ustawioną pozycję, należy odłączyć zasilanie oraz sygnał sterujący (np. wyłączyć regulator).

Montaż

• Montaż bezpośredni na zaworze za pomocą dostarczanej nakrętki łączącej G¾ – bez użycia narzędzi i bez dodatkowych nastaw mechanicznych.
• Przed nałożeniem siłownika na zawór należy ustawić go w położeniu 0 (zawór zamknięty wg wskaźnika położenia).
• Dopuszczalna orientacja montażowa: od pozycji pionowej do poziomej (do 90° od pionu).
• Do odciążenia przewodu służy wbudowany zacisk odciążający dla kabli o średnicy 4…11 mm – zapobiega to mechanicznemu obciążaniu zacisków.
• Instrukcja montażu producenta dostarczana jest wraz z siłownikiem i powinna być przestrzegana podczas instalacji.

Podłączenie elektryczne

• Połączenie przewodów: wtykowy blok zacisków z zaciskami śrubowymi (przewody do 3 mm²).
• Zaciski siłownika SSC31 (AC 230 V):
  • Y1: sygnał sterujący OTWÓRZ (230 V AC)
  • Y2: sygnał sterujący ZAMKNIJ (230 V AC)
  • N: przewód neutralny (230 V AC)
• Zasilanie 230 V AC podawane jest przez styki regulatora na zaciski Y1 i Y2, przewód N jest wspólny.
• Możliwa jest praca równoległa maks. 10 siłowników SSC31 sterowanych z jednego wyjścia, o ile dopuszcza to obciążalność regulatora.
• Podłączenie elektryczne musi być wykonane zgodnie z obowiązującymi przepisami i schematem połączeń producenta.

Dane techniczne

• Model: SSC31
• Zasilanie: 230 V AC ±15%, 50/60 Hz
• Maksymalny pobór mocy: 6 VA
• Bezpiecznik kabla zasilającego: 2 A (szybkiego działania)
• Sygnał sterujący: 3-stawny (sterowanie dwoma sygnałami OTWÓRZ/ZAMKNIJ)
• Praca równoległa: do 10 siłowników SSC.. na jednym wyjściu (przy wystarczającej obciążalności wyjścia regulatora)
• Skok nominalny: 5,5 mm
• Czas przebiegu (5,5 mm, 50 Hz): 150 s
• Siła nominalna: 300 N
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +5…+50 °C
• Temperatura transportu: -25…+70 °C
• Temperatura składowania: -25…+70 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP40 (pozycja pionowa do poziomej)
• Klasa bezpieczeństwa: II (EN 60730)
• Poziom zanieczyszczeń: klasa 2 (EN 60730)
• Przyłącze do zaworu: nakrętka łącząca G¾
• Masa: ok. 0,26 kg
• Kolor obudowy: podstawa i pokrętło RAL 7035 (jasnoszary), pokrywa RAL 5014 (szaro-niebieski)

Podsumowanie

Siemens SSC31 to elektromechaniczny siłownik zaworowy 300 N zasilany z sieci AC 230 V i sterowany sygnałem 3-stawnym, dedykowany do zaworów serii VVP45.., VXP45.. i VMP45.. w instalacjach HVAC. Automatyczna identyfikacja skoku zaworu, wbudowany wskaźnik położenia, możliwość sterowania ręcznego, bezobsługowa przekładnia oraz prosty montaż na zaworze za pomocą nakrętki G¾ sprawiają, że SSC31 jest trwałym i wygodnym w eksploatacji napędem do precyzyjnej regulacji przepływu wody grzewczej i chłodniczej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne niskonapięciowe, zasilanie 230 V AC, sygnał sterujący 3-stawny.
• Klasa bezpieczeństwa II wg EN 60730.
• Stopień ochrony obudowy IP40 wg EN 60529. Produkt przeznaczony do montażu w pozycji od pionowej do poziomej, zgodnie z dokumentacją producenta.
• Montaż, podłączenie elektryczne, uruchomienie i czynności serwisowe powinny być wykonywane wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych i bezpieczeństwa osób oraz mienia.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy wyłączyć napięcie zasilające. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Siłownik może być uruchamiany i sprawdzany wyłącznie po prawidłowym zamontowaniu na kompatybilnym zaworze.
• Urządzenie należy stosować wyłącznie z zaworami wskazanymi przez producenta dla modelu SSC31. Stosowanie z nieprzewidzianymi zaworami może powodować nieprawidłową pracę i utratę gwarancji.
• Podczas montażu siłownik musi być ustawiony w położeniu 0. Montaż należy wykonać zgodnie z instrukcją producenta.
• Do ręcznego ustawiania położenia siłownika należy używać pokrętła sterowania ręcznego zgodnie z instrukcją. Aby utrzymać położenie ustawione ręcznie, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające i sygnał sterujący.
• Nie przekraczać dopuszczalnej temperatury czynnika w podłączonym zaworze: 1...110 °C.
• Produkt przeznaczony do pracy w temperaturze otoczenia od +5 do +50 °C, przy wilgotności 5...95 % r.h. bez kondensacji.
• Siłownik nie podlega naprawie i w przypadku uszkodzenia musi być wymieniony w całości.
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
