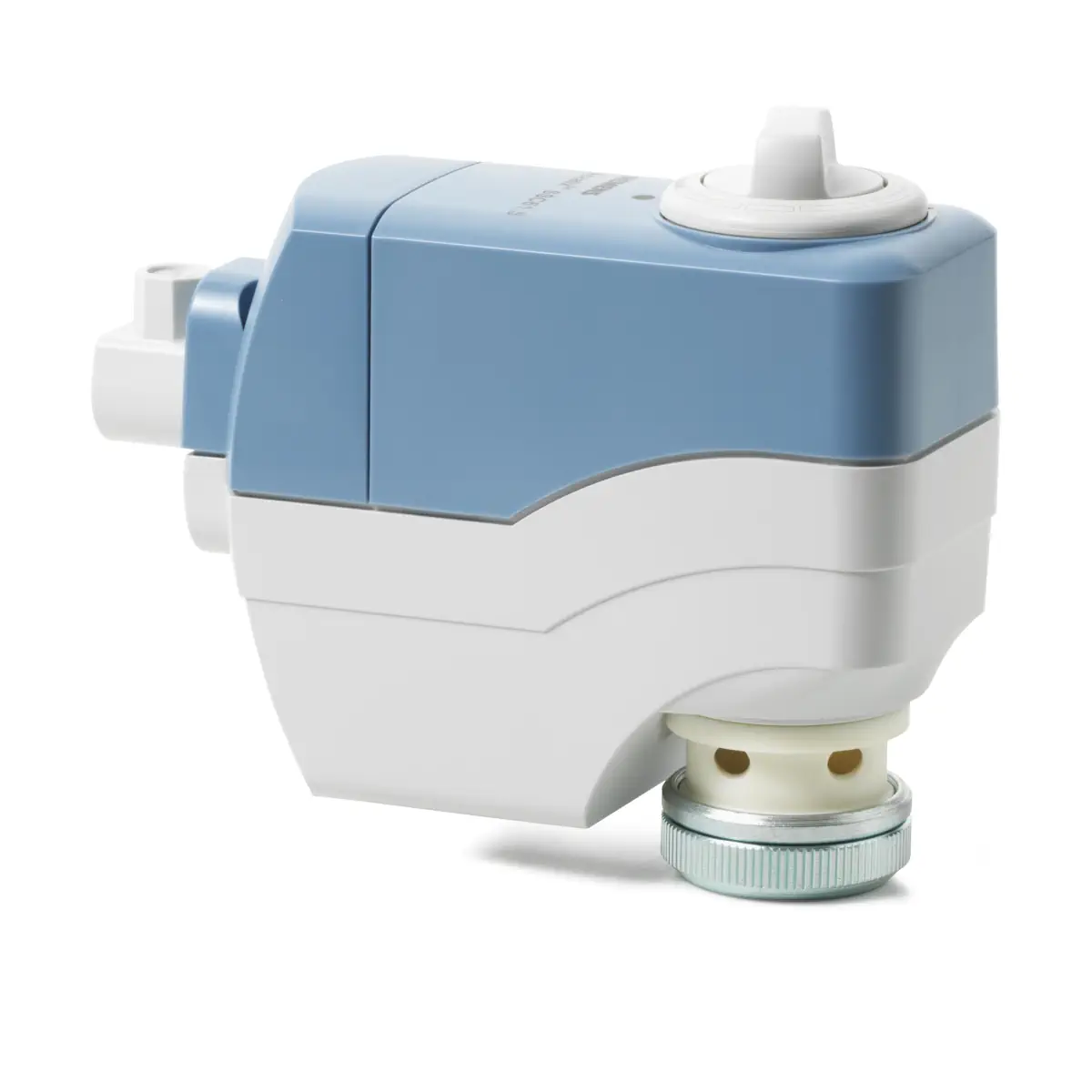

SSC61.5 Siłownik elektromechaniczny, 5,5 [mm], 300 [N], 0..10 [V], 24 [V] AC/DC, 30 [s], sprężyna powrotna

SSC61.5 to elektromechaniczny siłownik zaworowy serii ACVATIX™, przeznaczony do współpracy z zaworami regulacyjnymi VVP45.., VXP45.. i VMP45.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zasilany napięciem 24 V AC/DC i sterowany sygnałem 0…10 V DC, oferuje modulacyjną regulację przepływu oraz zintegrowaną elektryczną funkcję bezpieczeństwa, która w razie zaniku zasilania automatycznie cofa siłownik do pozycji zamkniętej zaworu.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SSC61.5
• Typ urządzenia: elektromechaniczny siłownik do zaworów regulacyjnych VVP45.., VXP45.., VMP45..
• Zastosowanie: modulacyjna regulacja przepływu wody grzewczej i chłodniczej w systemach ogrzewania, wentylacji i klimatyzacji (HVAC)
• Napięcie zasilania: 24 V AC lub 24 V DC (50/60 Hz)
• Sygnał sterujący: 0...10 V DC (wejście o wysokiej impedancji > 100 kΩ)
• Elektryczna funkcja bezpieczeństwa: automatyczny powrót do pozycji 0 % skoku (zawór zamknięty A → AB) w czasie ok. 30 s po zaniku zasilania > 5 s
• Siła nominalna: 300 N
• Skok nominalny: 5,5 mm
• Czas przebiegu dla 5,5 mm: ok. 30 s (praca normalna) oraz 30 s dla funkcji bezpieczeństwa
• Automatyczna identyfikacja skoku zaworu: samoczynna kalibracja położeń krańcowych po pierwszym zasileniu
• Sterowanie ręczne: pokrętło do lokalnego ustawiania pozycji 0…1
• Wskaźnik położenia: skala 0/1 na obudowie (0 – zawór zamknięty, 1 – zawór otwarty)
• Montaż na zaworze: bezpośrednio, za pomocą nakrętki łączącej G¾, bez użycia narzędzi
• Przyłącze elektryczne: wtykowy blok zacisków z zaciskami śrubowymi (do 3 mm²) i odciążeniem kabli Ø 4…11 mm
• Możliwość pracy równoległej: do 10 siłowników SSC61.5 (przy odpowiedniej obciążalności wyjścia regulatora)
• Stopień ochrony obudowy: IP40 (pozycja od pionowej do poziomej)
• Temperatura medium w zaworze: 1…110 °C
• Warunki pracy otoczenia: +5…+50 °C, 5…95 % r.h. (bez kondensacji)
• Masa: ok. 0,27 kg
• Obudowa: tworzywo sztuczne; podstawa i pokrętło w kolorze RAL 7035 (jasnoszary), pokrywa RAL 5014 (szaro-niebieski)

Zastosowanie

Siłownik Siemens SSC61.5 przeznaczony jest do precyzyjnej, modulacyjnej regulacji przepływu wody grzewczej i chłodniczej po stronie instalacji. Stosowany jest w:

• układach ogrzewania wodnego,
• instalacjach chłodzenia wodnego,
• centralach wentylacyjnych i klimatyzacyjnych HVAC,
• aplikacjach regulacji strefowej i pomieszczeniowej.

Współpracuje z zaworami Siemens:

• VVP45.. – zawory przelotowe (2-drogowe), kvs 0,25…25 m³/h, PN16
• VXP45.. – zawory trójdrogowe, kvs 0,25…25 m³/h, PN16
• VMP45.. – zawory trójdrogowe z obejściem, kvs 0,25…4 m³/h, PN16

Z użyciem zestawu montażowego ASK30 siłownik SSC61.5 może być także stosowany na dawnych zaworach Landis & Gyr typu VVG45.., VXG45.. i X3i...

Funkcje i działanie

Sterowanie proporcjonalne 0…10 V DC

• Siłownik otrzymuje na zacisku Y sygnał sterujący 0…10 V DC i ustawia skok proporcjonalnie do tego sygnału.
• 0 V odpowiada pozycji 0 % skoku – zawór jest całkowicie zamknięty (A → AB).
• Zakres 0…10 V DC wykorzystuje pełny skok nominalny 5,5 mm, umożliwiając płynną regulację przepływu.
• Dokładność pozycjonowania wynosi < 2 % skoku nominalnego.

Elektryczna funkcja bezpieczeństwa

• Po podłączeniu zasilania 24 V AC/DC wbudowany kondensator magazynujący energię ładuje się przez ok. 180 s.
• W czasie ładowania kondensatora siłownik nie reaguje na sygnał sterujący 0…10 V DC.
• Po zakończeniu ładowania i wykonaniu kalibracji skoku siłownik przechodzi do normalnej pracy modulacyjnej.
• W przypadku zaniku zasilania trwającego dłużej niż 5 s, siłownik SSC61.5 w czasie ok. 30 s automatycznie powraca do pozycji 0 % skoku, zamykając zawór (A → AB).
• Czas przebiegu do pozycji bezpieczeństwa (funkcji bezpieczeństwa) wynosi 30 s.

Automatyczna kalibracja skoku

• Po pierwszym załączeniu zasilania 24 V AC/DC siłownik SSC61.5 automatycznie przeprowadza kalibrację skoku.
• Podczas kalibracji siłownik ustawia zawór kolejno w jego położeniach krańcowych i zapamiętuje je jako pozycje odniesienia.
• Procedura kalibracji trwa ok. 60 s; w tym czasie siłownik nie reaguje na sygnał sterujący.
• W siłowniku SSC61.5 kalibracja rozpoczyna się dopiero po zakończeniu procesu ładowania kondensatora funkcji bezpieczeństwa.
• Jeśli skalibrowany siłownik zostanie zamontowany na innym zaworze, konieczne jest ponowne uruchomienie kalibracji (kalibracja powtórna przez chwilowe zwarcie dwóch styków wewnątrz obudowy).
• Kalibracja może być wykonywana wyłącznie przy zamontowanym zaworze; kalibracja bez zaworu może spowodować ustawienie siłownika w położeniu 1 i jego zablokowanie do czasu ponownej procedury na zaworze.

Sterowanie ręczne i wskaźnik położenia

• Na obudowie znajduje się pokrętło sterowania ręcznego, umożliwiające ustawienie siłownika w dowolnej pozycji pomiędzy 0 a 1.
• Pozycja 0 na wskaźniku odpowiada zaworowi zamkniętemu, a pozycja 1 – zaworowi otwartemu.
• Przy podłączonym zasilaniu i aktywnym sygnale 0…10 V DC priorytet ma sygnał z regulatora – ręczne nastawienie może zostać nadpisane.
• Aby zachować ręcznie ustawioną pozycję, należy odłączyć zasilanie i sygnał sterujący.
• W modelu SSC61.5 po zaniku zasilania siłownik najpierw automatycznie ustawia się w położeniu 0, a dopiero potem można ręcznie ustawić wymaganą pozycję.
• Po ręcznym przestawieniu siłownika skok automatycznie synchronizuje się z sygnałem sterującym, gdy napięcie sterujące przyjmie wartość > 9,7 V lub < 0,3 V.

Podłączenie elektryczne

• Rodzaj przyłącza: wtykowy blok zacisków z zaciskami śrubowymi do przewodów o przekroju do 3 mm².
• Zaciski (SSC61.5):
• Y – sygnał sterujący 0…10 V DC
• G – potencjał systemowy 24 V AC / +24 V DC
• G0 – neutralny systemowy 24 V AC / –24 V DC
• Odciążenie kabla: zintegrowane, dla kabli o średnicy zewnętrznej ok. 4…11 mm.
• Praca równoległa: możliwość podłączenia maks. 10 siłowników SSC61.5 do jednego wyjścia regulatora, pod warunkiem jego odpowiedniej obciążalności.

Dane techniczne

• Zasilanie: 24 V AC lub 24 V DC
• Tolerancja napięcia: ±20 % (AC), ±25 % (DC)
• Częstotliwość (AC): 50/60 Hz
• Maksymalny pobór mocy: 3,8 VA
  • 7,5 VA przez pierwsze 180 s od włączenia zasilania (ładowanie kondensatora funkcji bezpieczeństwa)
• Sygnał sterujący: 0…10 V DC
• Impedancja wejściowa: > 100 kΩ
• Dokładność pozycjonowania: < 2 % skoku nominalnego
• Czas przebiegu dla skoku 5,5 mm (praca normalna): ok. 30 s
• Czas przebiegu dla funkcji bezpieczeństwa: ok. 30 s
• Skok nominalny: 5,5 mm
• Siła nominalna: 300 N
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Warunki otoczenia – praca: +5…+50 °C, 5…95 % r.h. (bez kondensacji), klasa 3K3 wg EN 60721-3-3
• Warunki otoczenia – transport: –25…+70 °C, < 95 % r.h., klasa 2K3 wg EN 60721-3-2
• Warunki otoczenia – składowanie: –25…+70 °C, 5…95 % r.h., klasa 1K3 wg EN 60721-3-1
• Stopień ochrony obudowy: IP40 wg EN 60529 (montaż w pozycji od pionowej do poziomej)
• Klasa bezpieczeństwa: III wg EN 60730
• Poziom zanieczyszczeń: klasa 2 wg EN 60730
• Standard produktu: EN 60730-x
• Przyłącze do zaworu: nakrętka łącząca G¾
• Połączenie elektryczne: blok zacisków, wtykowy; zaciski śrubowe do przewodów do 3 mm²
• Masa: ok. 0,27 kg
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: podstawa i pokrętło – RAL 7035 (jasnoszary); pokrywa – RAL 5014 (szaro-niebieski)

Montaż

• Siłownik dostarczany jest z instrukcją montażu dołączoną do opakowania.
• Montaż odbywa się bezpośrednio na zaworze za pomocą nakrętki łączącej G¾ – bez użycia narzędzi i bez dodatkowych nastaw.
• Przed założeniem na zawór siłownik powinien być ustawiony w pozycji 0 (zawór zamknięty), co można zrealizować za pomocą sterowania ręcznego.
• Dopuszczalna orientacja montażowa: od pionowej do poziomej (90°), zgodnie z rysunkiem producenta.
• Podczas uruchomienia należy sprawdzić poprawność okablowania oraz działanie siłownika na zamontowanym zaworze.
• Kalibrację skoku SSC61.5 należy przeprowadzać wyłącznie po zamontowaniu siłownika na zaworze – kalibracja bez zaworu powoduje ustawienie w położeniu 1. W takim przypadku, po montażu na zaworze należy odłączyć zasilanie, ręcznie przestawić siłownik z pozycji 1 do 0 i wykonać ponowną kalibrację.

Podsumowanie

Siemens SSC61.5 to kompaktowy, elektromechaniczny siłownik zaworowy 24 V AC/DC z modulacyjnym sterowaniem 0…10 V DC i elektryczną funkcją bezpieczeństwa. Siła 300 N, skok 5,5 mm, automatyczna kalibracja, możliwość pracy równoległej oraz prosty montaż na zaworach VVP45.., VXP45.. i VMP45.. sprawiają, że jest to nowoczesne rozwiązanie do niezawodnej i precyzyjnej regulacji przepływu wody grzewczej i chłodniczej w profesjonalnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską. Nie wyrzucać z odpadami komunalnymi.
• Montaż, podłączenie elektryczne, uruchomienie i czynności serwisowe należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami, z zachowaniem wymagań dotyczących bezpieczeństwa osób i mienia.
• Siłownik elektryczny niskonapięciowy 24 V AC/DC. Przed rozpoczęciem prac montażowych, podłączeniowych lub serwisowych należy wyłączyć napięcie zasilające.
• Podczas czynności serwisowych w razie potrzeby należy odłączyć przewody elektryczne od zacisków. Siłownik może być uruchamiany tylko po prawidłowym zamontowaniu na zaworze.
• Kalibrację siłownika wolno przeprowadzać wyłącznie po zamontowaniu go na kompatybilnym zaworze. Kalibracja wykonana bez zaworu może spowodować zablokowanie siłownika w położeniu 1.
• Przy pierwszym podłączeniu zasilania oraz po zaniku zasilania siłownik ładuje kondensator funkcji bezpieczeństwa przez maksymalnie 180 s. W tym czasie nie reaguje na sygnały sterujące.
• Model SSC61.5 wyposażony jest w elektryczną funkcję bezpieczeństwa. W przypadku zaniku zasilania trwającego dłużej niż 5 s siłownik automatycznie w ciągu około 30 s powraca do położenia 0% skoku, zamykając zawór. Należy uwzględnić możliwość samoczynnego ruchu elementu podczas eksploatacji i serwisu.
• Do ręcznego ustawiania położenia należy używać pokrętła sterowania ręcznego zgodnie z dokumentacją. Aby utrzymać ręcznie ustawione położenie, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające i sygnał sterujący; w modelu SSC61.5 siłownik najpierw ustawia się w położeniu 0.
• Stosować wyłącznie z kompatybilnymi zaworami wskazanymi przez producenta. Zastosowanie z zaworami innych producentów powoduje utratę gwarancji i może skutkować nieprawidłową pracą.
• Przestrzegać dopuszczalnych warunków pracy: temperatura otoczenia +5...+50 °C, wilgotność 5...95% r.h. bez kondensacji, stopień ochrony obudowy IP40. Dopuszczalna temperatura czynnika w podłączonym zaworze: 1...110 °C.
• Urządzenie jest przeznaczone do stosowania w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym. Nie naprawiać samodzielnie — siłownik SSC61.5 nie podlega naprawie i w razie uszkodzenia musi być wymieniony w całości.
