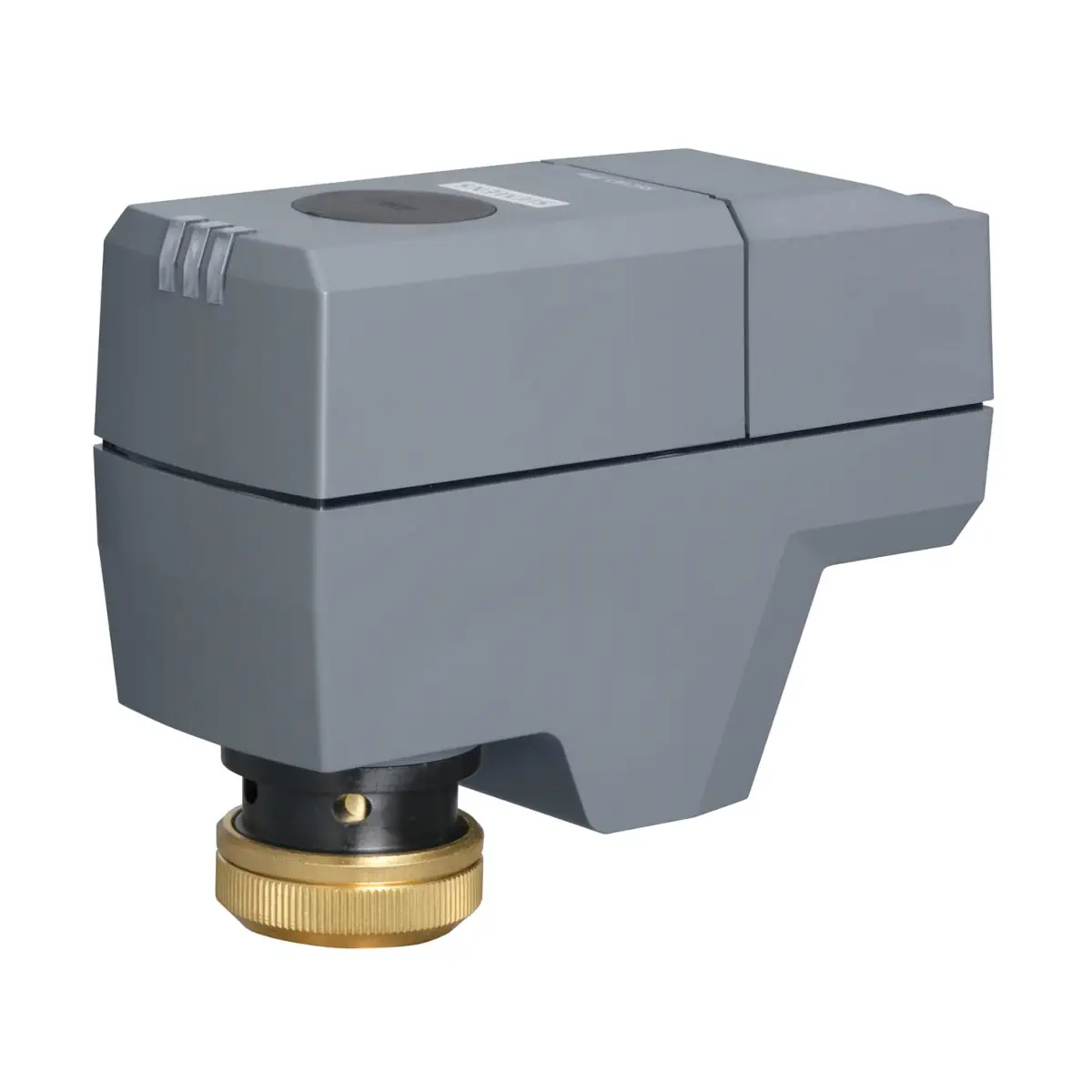

SSC161.05UT Siłownik elektromechaniczny, skok 1,2..6,5mm, 300N, 0..10 V, 24V AC/DC, 5s/mm, zaciski

SSC161.05UT to kompaktowy siłownik elektromechaniczny o sile nominalnej 300 N, zasilany 24 V AC/DC i sterowany sygnałem 0…10 V DC, przeznaczony do współpracy z zaworami regulacyjnymi VVP45.., VXP45.. oraz VMP45.. w zastosowaniach strefowych i pomieszczeniowych HVAC. Wersja UT dostarczana jest bez kabla oraz z pokrywą przystosowaną do wprowadzenia przewodu przez dławik M16x1,5 (dławik nie wchodzi w zakres dostawy).

Najważniejsze cechy

• Producent: Siemens
• Model: SSC161.05UT
• Nr magazynowy: S55180-A149
• Typ: siłownik elektromechaniczny do zaworów regulacyjnych (HVAC)
• Zasilanie: 24 V AC (±15%) lub 24 V DC (±20%), 50/60 Hz
• Sygnał sterujący: 0…10 V DC
• Sygnał zwrotny położenia U: 0…10 V DC
• Siła nominalna: 300 N
• Skok: 6,1 mm
• Czas przebiegu (50 Hz): 5 s/mm
• Charakterystyka siłownika: liniowa
• Automatyczna identyfikacja skoku zaworu (samo-kalibracja)
• Wyłącznik przeciążeniowy oraz zabezpieczenie dla pozycji krańcowych
• Sterowanie ręczne (klucz imbusowy 3 mm)
• Wskazanie położenia i ruchu: LED
• Montaż: bezpośrednio na zaworze nakrętką łączącą ¾” z metalu, bez narzędzi
• Możliwość pracy równoległej: maks. 10 siłowników (przy wystarczającej obciążalności wyjścia regulatora)
• Stopień ochrony (wersja UT): IP20
• Masa: 276 g

Zastosowanie

SSC161.05UT służy do regulacji przepływu wody grzewczej i wody chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) z zaworami:

• VVP45..
• VXP45..
• VMP45..

Może współpracować również z zaworami (¾”) innych producentów (bez adaptera), pod warunkiem spełnienia wymagań:

• X ≥ 8,5 mm (wymiar otwarcia),
• Y ≤ 14,6 mm (wymiar zamknięcia),
• wymagana siła nominalna zaworu F ≤ 300 N.

Funkcje i działanie

Sterowanie modulacyjne 0…10 V DC

• Zawór otwierany i zamykany jest proporcjonalnie do sygnału sterującego Y.
• Przy 0 V DC trzpień siłownika jest wsunięty, a zawór normalnie zamknięty jest całkowicie zamknięty.
• Przy 10 V DC trzpień siłownika jest wysunięty, a zawór normalnie zamknięty jest otwarty.
• Przy braku zasilania siłownik pozostaje w bieżącej pozycji.

Sygnał zwrotny położenia

• Siłownik generuje sygnał zwrotny U 0…10 V DC, proporcjonalny do skalibrowanej wartości skoku.
• Maks. prąd wyjściowy: 1 mA
• Rozdzielczość: 1:100

Samo-kalibracja i zabezpieczenie

• Po włączeniu zasilania siłownik wykonuje samo-kalibrację (trzpień całkowicie wsunięty → całkowicie wysunięty → wartość zadana).
• Prawidłowa kalibracja możliwa jest tylko z zaworem o skoku > 1,2 mm; skok < 1,2 mm powoduje błąd kalibracji.
• Po nieudanej kalibracji siłownik podejmuje kolejną próbę po 10 s; po trzech nieudanych próbach trzpień pozostaje w położeniu wysuniętym, a zawór jest otwarty.
• Wyłącznik przeciążeniowy oraz zabezpieczenie pozycji krańcowych chronią napęd i zawór przed przeciążeniem.

Wskazania LED (SSC161..)

• Ruch – trzpień wsuwa się: miganie zielone w sekwencji LED1 → LED2 → LED3 (500 ms każda).
• Ruch – trzpień wysuwa się: miganie zielone w sekwencji LED3 → LED2 → LED1 (500 ms każda).
• Pozycja trzpienia: H0–H40 (LED3 ciągły zielony), H40–H60 (LED2 ciągły zielony), H60–H100 (LED1 ciągły zielony).
• Kalibracja: LED2 miga na zielono (100 ms zał., 100 ms wył.).
• Błąd: LED2 świeci na czerwono światłem ciągłym (np. zablokowanie mechaniczne lub niepowodzenie kalibracji; wymagane ponowne uruchomienie kalibracji przez chwilowe odłączenie zasilania).
• Sterowanie ręczne: LED2 miga naprzemiennie zielony/czerwony (zielony 500 ms, czerwony 500 ms).

Sterowanie ręczne

• Położenie siłownika można zmienić kluczem imbusowym 3 mm.
• Aby sterować ręcznie przy podłączonym zasilaniu, należy nacisnąć i przytrzymać przycisk na siłowniku przez co najmniej 3 s, następnie wykonać nastawę kluczem imbusowym.
• Wyjście z trybu ręcznego odbywa się poprzez ponowne przytrzymanie przycisku (≥ 3 s); siłownik uruchamia samo-kalibrację i wraca do pracy automatycznej.

Podłączenie elektryczne i okablowanie (wersja UT)

• Wersja UT: brak fabrycznego przewodu; podłączenie poprzez zaciski w obudowie.
• Wprowadzenie kabla: pokrywa z otworem pod dławik M16x1,5 (dławik kablowy nie jest w zakresie dostawy).
• Dopuszczalna długość przewodu: < 20 m
• Przekrój żył: 0,5…1,5 mm²
• Średnica kabla: < 5,5 mm
• Zasilanie i sygnał: 24 V AC/DC oraz Y 0…10 V DC

Dane techniczne

• Napięcie zasilające: 24 V AC (±15%) lub 24 V DC (±20%)
• Częstotliwość: 50/60 Hz
• Pobór mocy w ruchu: 3,5 VA
• Pobór mocy w podtrzymaniu: 2 VA
• Sygnał sterujący: 0…10 V DC
• Impedancja wejściowa: 100 kΩ
• Sygnał zwrotny: 0…10 V DC (U), maks. 1 mA
• Czas przebiegu (50 Hz): 5 s/mm
• Siła nominalna: 300 N
• Skok: 6,1 mm
• Dopuszczalna temperatura czynnika w zaworze: 1…120°C
• Poziom głośności: < 30 dB(A)
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu / składowania: -25…70°C
• Wilgotność: 5…95% r.h. (bez kondensacji)
• Maks. wysokość: 3000 m (min. 700 hPa)
• Stopień ochrony obudowy (UT): IP20
• Klasa ochrony wg EN 60730 (UT): III
• Kolor obudowy/podstawy: 2003, szary
• Nakrętka łącząca: metaliczna
• Masa: 276 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą metalowej nakrętki łączącej ¾” – bez narzędzi.
• Przed zamocowaniem zaleca się ustawienie siłownika w położeniu z trzpieniem całkowicie wsuniętym.
• Położenie montażowe (UT): 270°, z prowadzeniem przewodu w dół.
• Należy unikać bocznego nacisku i naprężeń od przewodu na zamontowanym siłowniku.

Podsumowanie

Siemens SSC161.05UT to siłownik 24 V AC/DC z modulacją 0…10 V DC i siłą 300 N, przeznaczony do precyzyjnej regulacji zaworów VVP45.., VXP45.. i VMP45.. w instalacjach HVAC. Automatyczna kalibracja skoku, sygnalizacja LED, zabezpieczenie przeciążeniowe oraz szybki montaż na nakrętce ¾” czynią z niego praktyczne rozwiązanie, a wykonanie UT (bez kabla, z dławikiem M16x1,5) pozwala dobrać przewód idealnie do warunków instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z instrukcją montażu producenta.
• Produkt należy stosować wyłącznie jako siłownik elektromotoryczny SSC161.05UT, zgodnie z przewidzianym sposobem użycia i właściwym schematem podłączenia.
• Przed montażem należy upewnić się, że trzpień siłownika jest całkowicie cofnięty.
• Urządzenie należy montować w dopuszczalnej pozycji montażowej 360°, zgodnie z dokumentacją producenta.
• Podczas ręcznej obsługi należy używać klucza imbusowego 3 mm i postępować zgodnie z procedurą producenta.
• Jeśli siłownik jest pod napięciem, podczas ręcznej regulacji należy wykonać wszystkie kroki aktywacji i dezaktywacji trybu ręcznego; po zakończeniu uruchamiana jest samokalibracja.
• Nie wykonywać ręcznej obsługi podczas samokalibracji urządzenia.
• Samokalibracja uruchamia się po włączeniu zasilania urządzenia; w tym czasie nie należy ingerować w pracę siłownika.
• Podłączenie elektryczne należy wykonać zgodnie z oznaczeniami zacisków i schematem producenta. Dla modelu SSC161.05UT przewidziano zaciski: M, U, Y, G0, G.
• Należy prawidłowo przygotować i zamocować przewody przy podłączeniu, zgodnie z instrukcją montażu producenta.
• Maksymalna długość gwintu dławika kablowego wynosi 11 mm.
• W przypadku wskazania błędu przez LED przyczyną może być zablokowanie mechaniczne lub błąd kalibracji; wymagane jest przeprowadzenie kalibracji lub reset zasilania.
