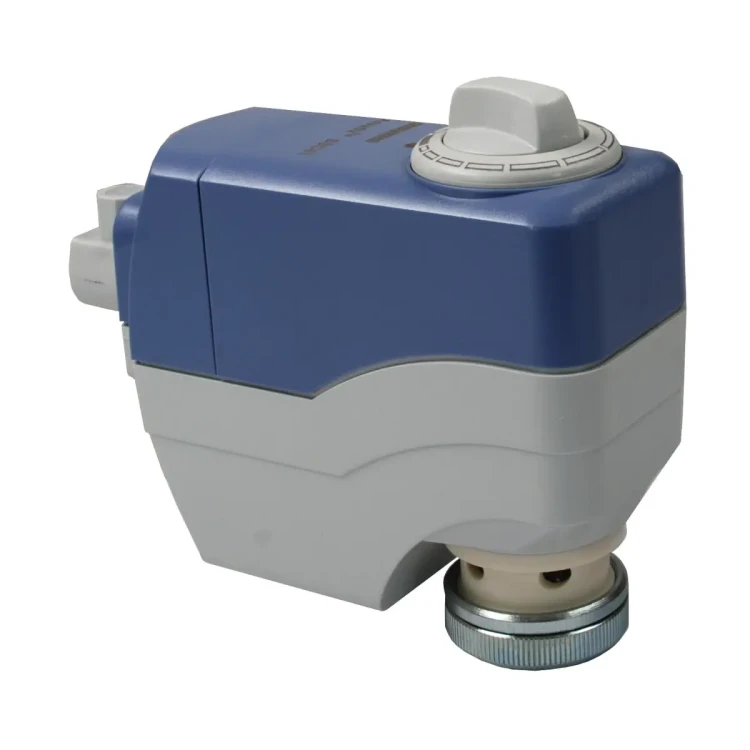

SSC81 Siłownik elektromechaniczny, 5,5 [mm], 300 [N], 3-stawne, 24 [V] AC, 150 [s]

SSC81 to elektromechaniczny siłownik do zaworów regulacyjnych serii VVP45.., VXP45.. i VMP45.., zasilany napięciem 24 V AC i sterowany sygnałem 3-stawnym. Zapewnia siłę 300 N i skok 5,5 mm, co pozwala na precyzyjną regulację przepływu wody grzewczej i chłodniczej w instalacjach HVAC. Siłownik montowany jest bezpośrednio na zaworze za pomocą nakrętki łączącej G¾, posiada ręczne sterowanie pokrętłem, wskazanie położenia oraz możliwość równoległego podłączenia wielu napędów.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SSC81
• Typ: siłownik elektromechaniczny do zaworów regulacyjnych serii V..P45..
• Zastosowanie: regulacja przepływu wody grzewczej i chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 300 N
• Skok nominalny: 5,5 mm
• Czas przebiegu: ok. 150 s dla pełnego skoku 5,5 mm (przy 50 Hz)
• Automatyczna identyfikacja skoku zaworu – dopasowanie do współpracującego zaworu
• Montaż bezpośrednio na zaworze za pomocą nakrętki łączącej G¾, bez użycia narzędzi
• Przewody przyłączeniowe podłączane do wtykowego bloku zacisków z zaciskami śrubowymi (przewody do 3 mm²)
• Wskazanie położenia oraz kierunku ruchu siłownika
• Sterowanie ręczne przy pomocy pokrętła (zakres 0…1)
• Bezobsługowa przekładnia zabezpieczona przed zablokowaniem
• Wyłącznik przeciążeniowy oraz ograniczniki w położeniach krańcowych
• Możliwość równoległego podłączenia do 10 siłowników (przy odpowiedniej obciążalności wyjścia regulatora)
• Stopień ochrony obudowy: IP40 (przy montażu od pozycji pionowej do poziomej)
• Temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +5…+50 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Przyłącze do zaworu: nakrętka łącząca G¾
• Masa: ok. 0,25 kg
• Obudowa: tworzywo sztuczne, podstawa i pokrętło w kolorze RAL 7035 (jasnoszary), pokrywa RAL 5014 (szaro-niebieski)

Zastosowanie

Siłownik SSC81 przeznaczony jest do automatycznego sterowania zaworami regulacyjnymi Siemens serii V..P45.., stosowanymi do regulacji przepływu wody grzewczej i chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Współpracujące zawory Siemens:

• VVP45.. – zawory przelotowe (2‑drogowe)
• VXP45.. – zawory trójdrogowe
• VMP45.. – zawory trójdrogowe z obejściem (bypass)

Z wykorzystaniem zestawu montażowego ASK30 siłownik SSC81 może być również stosowany z dawnymi zaworami Landis & Gyr:

• VVG45.. – zawory trójdrogowe
• VXG45.. – zawory trójdrogowe
• X3i.. – zawory trójdrogowe

Zgodnie z danymi producenta, gwarancja na siłownik SSC81 obowiązuje przy stosowaniu go z zaworami wymienionymi powyżej; użycie z zaworami innych producentów powoduje utratę gwarancji.

Funkcje i działanie

Sterowanie 3-stawne

• Napięcie na zacisku Y1 (24 V AC): trzpień siłownika wysuwa się – zawór jest otwierany.
• Napięcie na zacisku Y2 (24 V AC): trzpień siłownika chowa się – zawór jest zamykany.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie (pozycja zostaje „zamrożona”).
• Przy zaniku zasilania 24 V AC: siłownik pozostaje w swojej bieżącej pozycji.

Automatyczna identyfikacja skoku i zabezpieczenie napędu

• Automatyczna identyfikacja skoku zaworu umożliwia dopasowanie ruchu siłownika do faktycznego skoku współpracującego zaworu (do 5,5 mm).
• Bezobsługowa przekładnia zabezpieczona jest przed zablokowaniem, co zwiększa niezawodność pracy.
• Wyłącznik przeciążeniowy oraz ograniczniki w położeniach krańcowych chronią siłownik i zawór przed uszkodzeniem przy przeciążeniu lub dojechaniu do końca skoku.
• Zmniejszony pobór mocy w stanie utrzymywania pozycji ogranicza zużycie energii w czasie normalnej eksploatacji.

Sterowanie ręczne i wskazanie położenia

• Na obudowie znajduje się pokrętło sterowania ręcznego, umożliwiające ustawienie siłownika w dowolnej pozycji pomiędzy:
  • 0 – zawór zamknięty,
  • 1 – zawór otwarty.
• Wskaźnik położenia na obudowie pokazuje aktualne ustawienie zaworu (0 lub 1 oraz pozycje pośrednie).
• Aby utrzymać ręcznie ustawione położenie, należy odłączyć zasilanie oraz sygnały sterujące – w przeciwnym razie priorytet ma sygnał z regulatora.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC ±20%, 50/60 Hz
• Prąd pobierany: maks. 0,8 VA
• Bezpiecznik linii zasilającej: 2 A (szybkiego działania – po stronie instalacji)
• Przyłącze elektryczne: wtykowy blok zacisków z zaciskami śrubowymi (przewody do 3 mm²)
• Oznaczenia zacisków siłownika SSC81:
  • Y1 – sygnał sterujący OTWÓRZ (24 V AC)
  • Y2 – sygnał sterujący ZAMKNIJ (24 V AC)
  • G – potencjał systemowy 24 V AC
• Odciążenie naprężeń kabla dla przewodów o średnicy zewnętrznej ok. 4…11 mm zapewnia bezpieczne wprowadzenie kabli do obudowy.
• Praca równoległa: możliwość podłączenia maks. 10 siłowników SSC81 do jednego wyjścia regulatora, pod warunkiem wystarczającej obciążalności tego wyjścia.

Dane techniczne

• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz
• Maksymalny pobór mocy: 0,8 VA
• Sygnał sterujący: 3-stawny (Y1 / Y2)
• Skok nominalny: 5,5 mm
• Czas przebiegu skoku 5,5 mm: ok. 150 s (przy 50 Hz)
• Siła nominalna: 300 N
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +5…+50 °C
• Temperatura otoczenia (transport / składowanie): –25…+70 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP40 (wg EN 60529, przy montażu od pozycji pionowej do poziomej)
• Standard produktu: EN 60730-x
• Zgodność: CE, EAC, RCM, UL 873, cUL (C22.2 No. 24-93)
• Przyłącze do zaworu: nakrętka łącząca G¾
• Masa: ok. 0,25 kg
• Materiał obudowy: tworzywo sztuczne (podstawa i pokrętło RAL 7035, pokrywa RAL 5014)

Montaż

• Siłownik SSC81 montowany jest bezpośrednio na zaworze za pomocą nakrętki łączącej G¾ – bez konieczności użycia narzędzi i wykonywania dodatkowych nastaw.
• Przed montażem siłownik powinien być ustawiony w położeniu 0 (zawór zamknięty) – ustawienie to realizuje się pokrętłem sterowania ręcznego.
• Dopuszczalna orientacja montażowa: od pozycji pionowej do poziomej (pokrywa od góry do pozycji bocznej).
• Instrukcja montażu jest dołączona do opakowania siłownika.
• Podczas uruchomienia należy sprawdzić poprawność okablowania i działanie siłownika przy zamontowanym zaworze.

Konserwacja i utylizacja

• Siłownik SSC81 jest bezobsługowy – przekładnia nie wymaga okresowej konserwacji.
• W przypadku uszkodzenia siłownik nie podlega naprawie; wymagane jest jego całkowite zastąpienie nowym urządzeniem.
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami; nie wolno wyrzucać go z odpadami komunalnymi.

Podsumowanie

Siemens SSC81 to kompaktowy, elektromechaniczny siłownik zaworowy 24 V AC, 3-stawny, przeznaczony do współpracy z zaworami VVP45.., VXP45.. i VMP45.. w instalacjach HVAC. Siła 300 N, skok 5,5 mm, automatyczna identyfikacja skoku, możliwość ręcznego przestawiania oraz prosty montaż bez narzędzi sprawiają, że SSC81 jest niezawodnym napędem do precyzyjnej regulacji przepływu wody grzewczej i chłodniczej w nowoczesnych systemach ogrzewania, wentylacji i klimatyzacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską. Nie wyrzucać z odpadami komunalnymi.
• Podłączenie elektryczne musi być wykonywane zgodnie z lokalnymi przepisami oraz właściwym schematem połączeń producenta.
• Siłownik elektryczny niskonapięciowy 24 V AC, sygnał sterujący 3-stawny. Przed montażem, podłączeniem, uruchomieniem lub pracami serwisowymi należy wyłączyć zasilanie.
• Podczas czynności serwisowych w razie potrzeby należy odłączyć przewody elektryczne od zacisków.
• Urządzenie może być uruchamiane i sprawdzane wyłącznie po prawidłowym zamontowaniu na kompatybilnym zaworze.
• Produkt należy stosować wyłącznie z zaworami współpracującymi wskazanymi przez producenta: VVP45.., VXP45.., VMP45.. oraz z zaworami VVG45.., VXG45.., X3i.. tylko z zestawem montażowym ASK30.
• Montaż siłownika należy wykonać zgodnie z instrukcją producenta. Podczas montażu siłownik musi być ustawiony w położeniu 0.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu: od pionowej do poziomej.
• Po uruchomieniu należy sprawdzić poprawność okablowania oraz działanie siłownika.
• Podczas ręcznego ustawiania położenia należy uwzględnić, że sygnał sterujący z regulatora ma wyższy priorytet niż sterowanie ręczne. Aby utrzymać ręcznie ustawione położenie, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające i sygnał sterujący.
• Przestrzegać dopuszczalnych temperatur pracy oraz temperatury czynnika w podłączonym zaworze zgodnie z dokumentacją producenta.
• Stopień ochrony obudowy IP40. Urządzenie należy użytkować wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Przewód zasilający należy zabezpieczyć bezpiecznikiem 2 A (szybkiego działania).
• Urządzenie nie podlega naprawie; w przypadku uszkodzenia musi zostać wymienione w całości.
