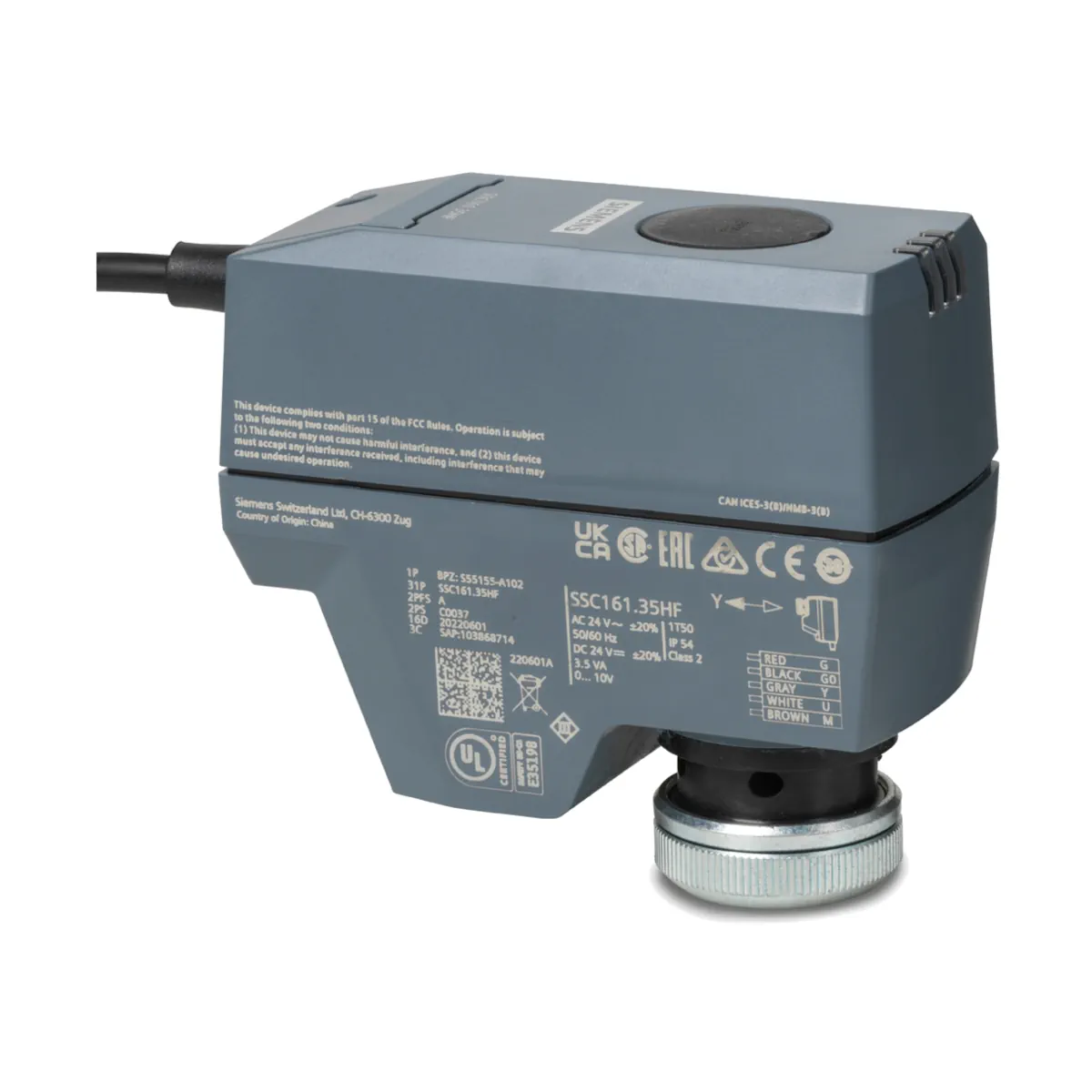

SSC161.35HF Siłownik elektromechaniczny, skok 1,2..6,5 mm, 300 N, 0..10 V, 24 V AC/DC, 5 s/mm, kabel 1,5 m, sprężyna powrotna

SSC161.35HF to elektromechaniczny siłownik regulacyjny o sile 300 N, przeznaczony do współpracy z zaworami regulacyjnymi VVP45.., VXP45.. oraz VMP45.. w zastosowaniach strefowych i pomieszczeniowych HVAC. Siłownik zasilany jest napięciem 24 V AC/DC i sterowany sygnałem modulowanym 0…10 V DC (z liniową charakterystyką), a dodatkowo posiada elektryczną funkcję bezpieczeństwa (magazynowanie energii w superkondensatorze). Wersja HF dostarczana jest z wymiennym kablem podłączeniowym o długości 1,5 m.

Najważniejsze cechy

• Producent: Siemens
• Model: SSC161.35HF
• Nr magazynowy: S55155-A102
• Typ: siłownik elektromechaniczny do zaworów regulacyjnych (strefy i pomieszczenia)
• Zastosowanie: regulacja wody grzewczej i chłodniczej w instalacjach HVAC
• Zasilanie: 24 V AC (±15%) lub 24 V DC (±20%), 50/60 Hz
• Sygnał sterujący: 0…10 V DC
• Sygnał zwrotny położenia: 0…10 V DC
• Charakterystyka siłownika: liniowa
• Siła nominalna: 300 N
• Skok: 6,1 mm
• Czas przebiegu (50 Hz): 5 s/mm
• Automatyczna identyfikacja skoku zaworu (samo-kalibracja)
• Elektryczna funkcja bezpieczeństwa: powrót do pozycji awaryjnej przy zaniku zasilania
• Wskazanie LED: położenie, ruch, kalibracja, błędy i stan funkcji bezpieczeństwa
• Sterowanie ręczne: klucz imbusowy 3 mm (z trybem ręcznym)
• Montaż: bezpośrednio na zaworze nakrętką łączącą ¾” (metal), bez narzędzi
• Kabel: wymienny, 1,5 m
• Stopień ochrony obudowy: IP54

Zastosowanie

Siłownik SSC161.35HF przeznaczony jest do regulacji przepływu wody grzewczej i chłodniczej w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC) z zaworami:

• VVP45..
• VXP45..
• VMP45..

Może współpracować także z zaworami ¾” innych producentów (bez adaptera), jeśli spełnione są wymagania:

• X ≥ 8,5 mm (wymiar otwarcia),
• Y ≤ 14,6 mm (wymiar zamknięcia),
• wymagana siła nominalna zaworu F ≤ 300 N.

Funkcje i działanie

Sterowanie 0…10 V DC (modulowane)

• Zawór jest otwierany i zamykany proporcjonalnie do sygnału sterującego Y.
• Przy 0 V DC trzpień siłownika jest wsunięty, a zawór normalnie zamknięty jest całkowicie zamknięty.
• Przy 10 V DC trzpień siłownika jest wysunięty (zawór otwarty dla zaworu normalnie zamkniętego).
• Siłownik generuje sygnał zwrotny położenia U 0…10 V DC proporcjonalny do skalibrowanej wartości skoku.

Samo-kalibracja (automatyczna identyfikacja skoku)

• Po włączeniu zasilania siłownik wykonuje automatyczną procedurę: trzpień całkowicie wsunięty → całkowicie wysunięty → wartość zadana.
• Prawidłowa kalibracja możliwa jest tylko z zaworem o skoku > 1,2 mm; skok < 1,2 mm powoduje błąd kalibracji.
• Po nieudanej kalibracji siłownik podejmuje ponowną próbę po 10 sekundach.
• Po trzech nieudanych próbach kalibracji trzpień siłownika pozostaje w położeniu wysuniętym, a stan LED zmienia się na ciągły czerwony.

Elektryczna funkcja bezpieczeństwa (SSC161.35HF)

• Po pierwszym podłączeniu zasilania lub po awarii zasilania rozpoczyna się ładowanie kondensatora magazynującego energię; proces trwa do 180 s.
• Podczas ładowania kondensatora siłownik nie reaguje na sygnał sterujący.
• W przypadku awarii zasilania trwającej dłużej niż 5 s, siłownik automatycznie powraca do pozycji awaryjnej w czasie do 60 s.
• W zastosowaniu z zaworem normalnie zamkniętym V..P45.. – w przypadku awarii zawór zostaje całkowicie zamknięty.

Wskazania LED (SSC161..)

• Ruch – trzpień wsuwa się: miganie zielone w sekwencji LED1 → LED2 → LED3 (500 ms każda)
• Ruch – trzpień wysuwa się: miganie zielone w sekwencji LED3 → LED2 → LED1 (500 ms każda)
• Pozycja trzpienia: H0–H40 (ciągły zielony LED3), H40–H60 (ciągły zielony LED2), H60–H100 (ciągły zielony LED1)
• Funkcja bezpieczeństwa: miga czerwony (LED2) 500 ms zał. / 500 ms wył.
• Kalibracja: miga zielony (LED2) 100 ms zał. / 100 ms wył.
• Błąd: ciągły czerwony (LED2) – błąd spowodowany mechanicznym zablokowaniem lub niepowodzeniem kalibracji (wymagane uruchomienie kalibracji przez chwilowe odłączenie napięcia zasilającego)
• Sterowanie ręczne: naprzemiennie miga zielony/czerwony (LED2) 500 ms / 500 ms
• Wstępne ładowanie super-kondensatora: ciągły zielony i czerwony jednocześnie (LED2) – światło pomarańczowe

Sterowanie ręczne (SSC161.., 0…10 V DC)

• Otworzyć pokrywę siłownika (przy zdjętej pokrywie nie jest zapewniony stopień ochrony IP54).
• Nacisnąć i przytrzymać przycisk trybu ręcznego przez co najmniej 3 s (siłownik nie reaguje na sygnał z regulatora).
• Ustawić położenie trzpienia kluczem imbusowym 3 mm (obrót zgodnie z ruchem wskazówek zegara – trzpień w dół; przeciwnie – w górę).
• Aby wyłączyć tryb ręczny, ponownie nacisnąć i przytrzymać przycisk przez co najmniej 3 s – siłownik uruchamia samo-kalibrację i wraca do pracy automatycznej.
• Zamknąć pokrywę, aby zapewnić stopień ochrony IP54.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC/DC
• Sygnał sterujący: Y = 0…10 V DC
• Sygnał zwrotny: U = 0…10 V DC
• Długość kabla (wbudowany): 1,5 m (wg VDE 0207)
• Przekrój przewodów: 0,34 mm² (5 ×)
• Dopuszczalna długość linii sygnałowych: < 20 m
• Impedancja wejściowa: 100 kΩ
• Maks. prąd wyjściowy U: 1 mA

Dane techniczne

• Napięcie zasilające: 24 V AC (±15%) lub 24 V DC (±20%)
• Częstotliwość: 50/60 Hz
• Pobór mocy w ruchu: 3,5 VA
• Pobór mocy szczytowy: 8 VA
• Pobór mocy (trzymanie): 2 VA
• Sygnał sterujący: 0…10 V DC
• Sygnał zwrotny położenia U: 0…10 V DC
• Rozdzielczość: 1:100
• Czas przebiegu (50 Hz): 5 s/mm
• Siła nominalna: 300 N
• Skok: 6,1 mm
• Dopuszczalna temperatura czynnika (w zaworze): 1…120°C
• Poziom głośności: < 30 dB(A)
• Praca równoległa (liczba siłowników): maks. 10 (przy wystarczającej obciążalności wyjścia regulatora)
• Stopień ochrony obudowy: IP54
• Klasa ochrony wg EN 60730: III
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność: 5…95% r.h. (bez kondensacji)
• Kolor obudowy/podstawy: 2003, szary

Montaż

• Mocowanie na zaworze: nakrętka łącząca ¾” z metalu (montaż bez narzędzi).
• Położenie montażowe: 360°.
• Przed zamocowaniem na zaworze siłownik powinien być ustawiony tak, aby jego trzpień był całkowicie wsunięty.
• Unikać bocznego nacisku lub naprężenia kabla na zamontowanym siłowniku.

Podsumowanie

Siemens SSC161.35HF to szybki siłownik modulowany 0…10 V DC o sile 300 N, zaprojektowany do zaworów VVP45.., VXP45.. i VMP45.. w aplikacjach strefowych i pomieszczeniowych. Automatyczna kalibracja skoku, sygnał zwrotny położenia, czytelna diagnostyka LED, sterowanie ręczne oraz elektryczna funkcja bezpieczeństwa (powrót do pozycji awaryjnej przy zaniku zasilania) czynią go rozwiązaniem nastawionym na precyzję regulacji i bezpieczeństwo pracy instalacji.
