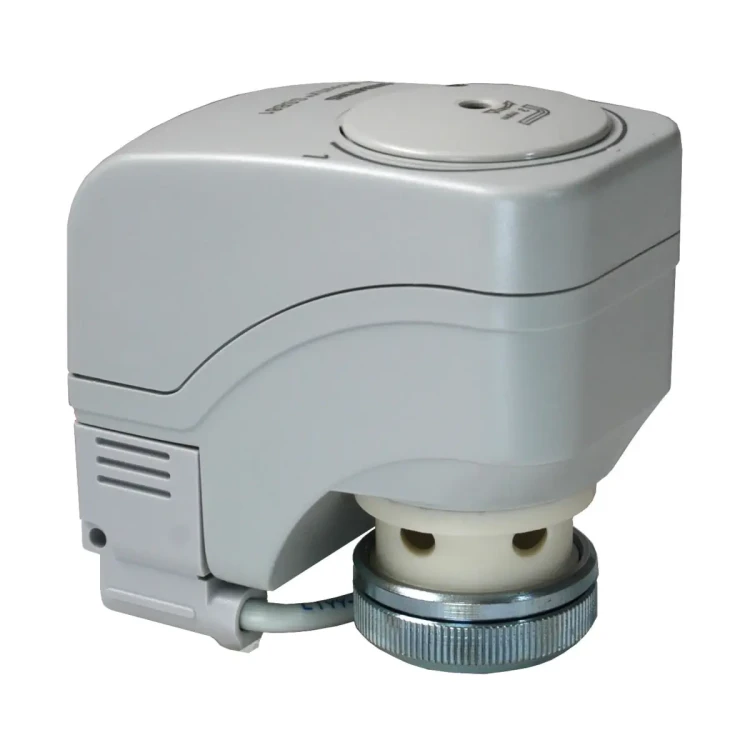

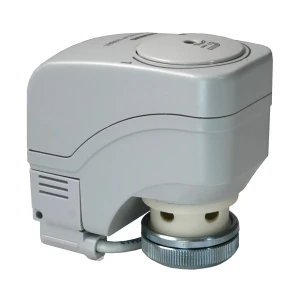

SSB61 (SSB619) Siłownik elektromechaniczny, 5,5 [mm], 200 [N], 0..10 [V], 24 [V] AC/DC, 75 [s], kabel 1,5 [m] - ZAMIENNIK TO SSB161.05HF

SSB61 to kompaktowy siłownik elektromechaniczny z rodziny ACVATIX, przeznaczony do współpracy z zaworami regulacyjnymi VVP45.., VXP45.. i VMP45.. (DN ≤ 25, kvs ≤ 6,3 m³/h) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Zasilany jest napięciem 24 V AC/DC i sterowany sygnałem analogowym 0…10 V DC, co umożliwia precyzyjną, proporcjonalną regulację przepływu wody grzewczej i chłodniczej. Siłownik rozwija siłę 200 N, posiada automatyczną identyfikację skoku zaworu, ręczne przestawianie oraz bezobsługową przekładnię zabezpieczoną przed zablokowaniem.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SSB61
• Typ urządzenia: elektromechaniczny siłownik do zaworów regulacyjnych V..P45..
• Zastosowanie: regulacja wody grzewczej i chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Napięcie zasilania: 24 V AC ±20% lub 24 V DC ±25%
• Sygnał sterujący: 0…10 V DC (wejście o impedancji > 100 kΩ)
• Charakter pracy: regulacja proporcjonalna, ciągła
• Siła nominalna: 200 N
• Skok nominalny zaworu: 5,5 mm
• Czas przebiegu: ok. 75 s dla skoku 2,5 mm (przy 50 Hz)
• Automatyczna kalibracja skoku zaworu przy każdym włączeniu zasilania
• Ręczne przestawianie trzpienia kluczem imbusowym 3 mm i czytelne wskazanie położenia (0 – zawór zamknięty, 1 – zawór otwarty)
• Bezobsługowa przekładnia z zabezpieczeniem przeciążeniowym oraz wyłącznikami krańcowymi
• Montaż na zaworze: nakrętka łącząca G¾, dokręcana ręcznie – bez użycia narzędzi i bez nastaw wstępnych
• Kabel przyłączeniowy: fabrycznie zamontowany kabel 3-żyłowy, długość 1,5 m, zgodny z EN 60320 / IEC 60227
• Możliwość pracy równoległej: do 10 siłowników SSB61 na jednym wyjściu regulatora (przy zapewnionej obciążalności)
• Stopień ochrony obudowy: IP40 (dla montażu od pozycji pionowej do poziomej)
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C
• Klasa bezpieczeństwa wg EN 60730: III
• Kolor obudowy: jasno-szary RAL 7035 (podstawa i pokrywa, tworzywo sztuczne)
• Masa: ok. 0,35 kg
• Zatwierdzenia: zgodność z EN 60730-x, znak CE, RCM, EAC oraz zatwierdzenie UL i cUL

Zastosowanie

Siłownik SSB61 przeznaczony jest do sterowania zaworami regulacyjnymi serii V..P45.. firmy Siemens, stosowanymi do regulacji przepływu wody grzewczej i chłodniczej w instalacjach HVAC. Zapewnia płynną regulację mocy w:

• instalacjach ogrzewania wodnego,
• układach chłodzenia i klimatyzacji,
• systemach wentylacyjnych z wodnymi wymiennikami ciepła.

Siłownik współpracuje z następującymi zaworami:

• VVP45.. – zawory przelotowe, kvs 0,25…6,3 m³/h, PN16
• VVP45..S – zawory przelotowe do śrubunków zaciskowych CONEX, kvs 0,63…2,5 m³/h
• VXP45.. – zawory trójdrogowe, kvs 0,25…6,3 m³/h
• VMP45.. – zawory trójdrogowe z obejściem, kvs 0,25…4,0 m³/h
• VMP45..S – zawory trójdrogowe z obejściem do śrubunków CONEX, kvs 0,63…2,5 m³/h

Opisane działanie odnosi się do zaworów normalnie zamkniętych (N.Z.) serii V..P45... Gwarancja producenta obowiązuje wyłącznie przy stosowaniu siłownika SSB61 z wymienionymi zaworami Siemens; użycie z zaworami innych producentów powoduje utratę gwarancji.

Funkcje i działanie

Sterowanie proporcjonalne 0…10 V DC

• Sygnał sterujący Y (0…10 V DC) powoduje proporcjonalne przestawienie trzpienia siłownika i grzybka zaworu.
• Przy 0 V zawór V..P45.. (N.Z.) jest całkowicie zamknięty (przepływ A → AB = 0).
• W miarę wzrostu napięcia sterującego zawór otwiera się płynnie – stopień otwarcia jest proporcjonalny do wartości sygnału.
• Przy braku napięcia zasilającego siłownik utrzymuje swoje bieżące położenie (brak funkcji powrotu sprężynowego).

Automatyczna identyfikacja skoku zaworu

• Po każdym włączeniu zasilania siłownik SSB61 wykonuje automatyczną procedurę kalibracji:
  • przejście z pozycji 0 (skok zaworu = 0) do maksymalnego skoku zaworu,
  • następnie ustawienie zaworu w pozycji odpowiadającej aktualnemu sygnałowi sterującemu.
• Prawidłowa kalibracja możliwa jest tylko przy zaworze o skoku > 1,5 mm.
• W przypadku nieudanej kalibracji siłownik automatycznie ponawia próbę po ok. 8 minutach.
• Po trzech nieudanych próbach kalibracji trzpień pozostaje w położeniu wysuniętym, a zawór V..P45.. otwiera się.
• Przy zaworach o skoku < 1,5 mm po trzech nieudanych próbach kalibracji siłownik i zawór pozostają zablokowane w aktualnym położeniu.

Sterowanie ręczne i wskazanie położenia

• Ręczne przestawienie możliwe jest przy pomocy klucza imbusowego 3 mm:
  • regulacja w dowolnym położeniu między 0 a 1,
  • na obudowie znajduje się wizualny wskaźnik położenia.
• Pozycja 0 na wskaźniku odpowiada zaworowi całkowicie zamkniętemu, pozycja 1 – zaworowi całkowicie otwartemu.
• Przy podłączonym napięciu i sygnale sterującym priorytet ma sygnał z regulatora – może on nadpisać ręczne ustawienie.
• Aby utrzymać ręcznie ustawioną pozycję, należy odłączyć zasilanie i sygnał sterujący (np. odłączając przewód).

Bezobsługowa i zabezpieczona przekładnia

• Bezobsługowa przekładnia mechaniczna zabezpieczona jest przed zablokowaniem.
• Wbudowany wyłącznik przeciążeniowy chroni napęd i zawór przed nadmiernym obciążeniem.
• Ograniczenie ruchu w pozycjach krańcowych zapobiega mechanicznym uszkodzeniom zaworu.
• Zmniejszony pobór mocy w stanie utrzymywania pozycji ogranicza zużycie energii oraz nagrzewanie siłownika.

Praca równoległa

• Na jedno wyjście regulatora może być podłączonych , pod warunkiem wystarczającej obciążalności wyjścia.

Podłączenie elektryczne i okablowanie

• Fabrycznie zamontowany jest kabel 3-żyłowy, 1,5 m, zgodny z EN 60320 / IEC 60227.
• Zasilanie i sterowanie:
  • G – potencjał systemowy 24 V AC / +24 V DC,
  • G0 – neutralny systemowy (0 V / –24 V DC),
  • Y – wejście sterujące 0…10 V DC.
• Przewód przyłączeniowy siłownika może stykać się z rozgrzanym korpusem zaworu, jeśli temperatura korpusu nie przekracza 80 °C.
• Na zasilaniu zalecany jest bezpiecznik 2 A (szybkiego działania).
• Podłączenie elektryczne musi być wykonane zgodnie z obowiązującymi lokalnie przepisami i schematem połączeń producenta.
• Dostępne wyposażenie dodatkowe (dla wersji z gniazdem wtykowym, np. SSB61/00):
  • ASY6L25 – kabel podłączeniowy 2,5 m, 24 V AC/DC, sygnał 0…10 V DC,
  • ASY6L45 – kabel podłączeniowy 4,5 m, 24 V AC/DC, sygnał 0…10 V DC,
  • ASY6L45HF – kabel podłączeniowy 4,5 m, bezhalogenowy (VDE 0207-24), 24 V AC/DC, sygnał 0…10 V DC,
  • ASY100 – wtyk z zaciskami podłączeniowymi do siłowników 0…10 V DC,
  • ASY98 – śruba mocująca zabezpieczająca wtyczkę kabla przed przypadkowym wysunięciem.

Dane techniczne

• Zasilanie: 24 V AC ±20% lub 24 V DC ±25%, 50/60 Hz (dla zasilania AC)
• Maksymalny pobór mocy: 2,5 VA
• Sygnał sterujący: 0…10 V DC, wejście > 100 kΩ
• Praca równoległa: maks. 10 siłowników SSB61 (przy zapewnionej obciążalności wyjścia regulatora)
• Czas przebiegu: ok. 75 s dla skoku 2,5 mm (przy 50 Hz)
• Skok nominalny: 5,5 mm
• Siła nominalna: 200 N
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Warunki otoczenia – praca: klasa 3K3 wg EN 60721-3-3, temperatura +1…+50 °C, wilgotność 5…85% r.h.
• Warunki otoczenia – transport: klasa 2K3 wg EN 60721-3-2, temperatura –25…+70 °C, wilgotność < 95% r.h.
• Warunki otoczenia – składowanie: klasa 1K3 wg EN 60721-3-1, temperatura –5…+50 °C, wilgotność 5…95% r.h.
• Stopień ochrony obudowy: IP40 wg EN 60529 (dla montażu od pozycji pionowej do poziomej)
• Poziom zanieczyszczeń: klasa 2 wg EN 60730
• Klasa bezpieczeństwa: III wg EN 60730
• Standard produktu: EN 60730-x
• Zgodność elektromagnetyczna: do stosowania w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym
• Zgodność środowiskowa: deklaracja środowiskowa produktu (zgodność z RoHS, informacje o materiałach i utylizacji)
• Połączenie z zaworem: nakrętka łącząca G¾
• Masa: ok. 0,35 kg (siłownik bez przełącznika pomocniczego)
• Obudowa: tworzywo sztuczne, kolor RAL 7035 (jasno-szary)
• Zgodność UL: UL 873
• Zgodność cUL: C22.2 No. 24-93

Montaż

• Siłownik montuje się bezpośrednio na zaworze V..P45.. za pomocą nakrętki łączącej G¾ – bez użycia narzędzi i bez konieczności dodatkowych nastaw.
• Podczas montażu siłownik musi być ustawiony w położeniu 0 i nie może być zasilany (brak napięcia i sygnału sterującego).
• Orientacja montażowa: od pozycji pionowej do poziomej (siłownik nad zaworem); zachowanie tej orientacji zapewnia stopień ochrony IP40.
• Należy unikać przenoszenia naprężeń z instalacji rurowej na korpus siłownika oraz nadmiernego zginania przewodu przyłączeniowego.
• Przy uruchomieniu instalacji należy sprawdzić:
  • prawidłowość okablowania,
  • działanie siłownika w całym zakresie skoku,
  • poprawność przebiegu automatycznej kalibracji.
• Siłownik może być uruchamiany wyłącznie po prawidłowym zamontowaniu na zaworze.

Podsumowanie

Siemens SSB61 to precyzyjny, elektromechaniczny siłownik regulacyjny 24 V AC/DC z wejściem 0…10 V DC, przeznaczony do zaworów serii VVP45.., VXP45.. i VMP45.. w instalacjach HVAC. Automatyczna identyfikacja skoku zaworu, bezobsługowa przekładnia z zabezpieczeniem przeciążeniowym, możliwość ręcznego przestawiania oraz kompaktowa obudowa o stopniu ochrony IP40 sprawiają, że SSB61 jest nowoczesnym, niezawodnym rozwiązaniem do płynnej regulacji przepływu wody grzewczej i chłodniczej w małych i średnich instalacjach.
