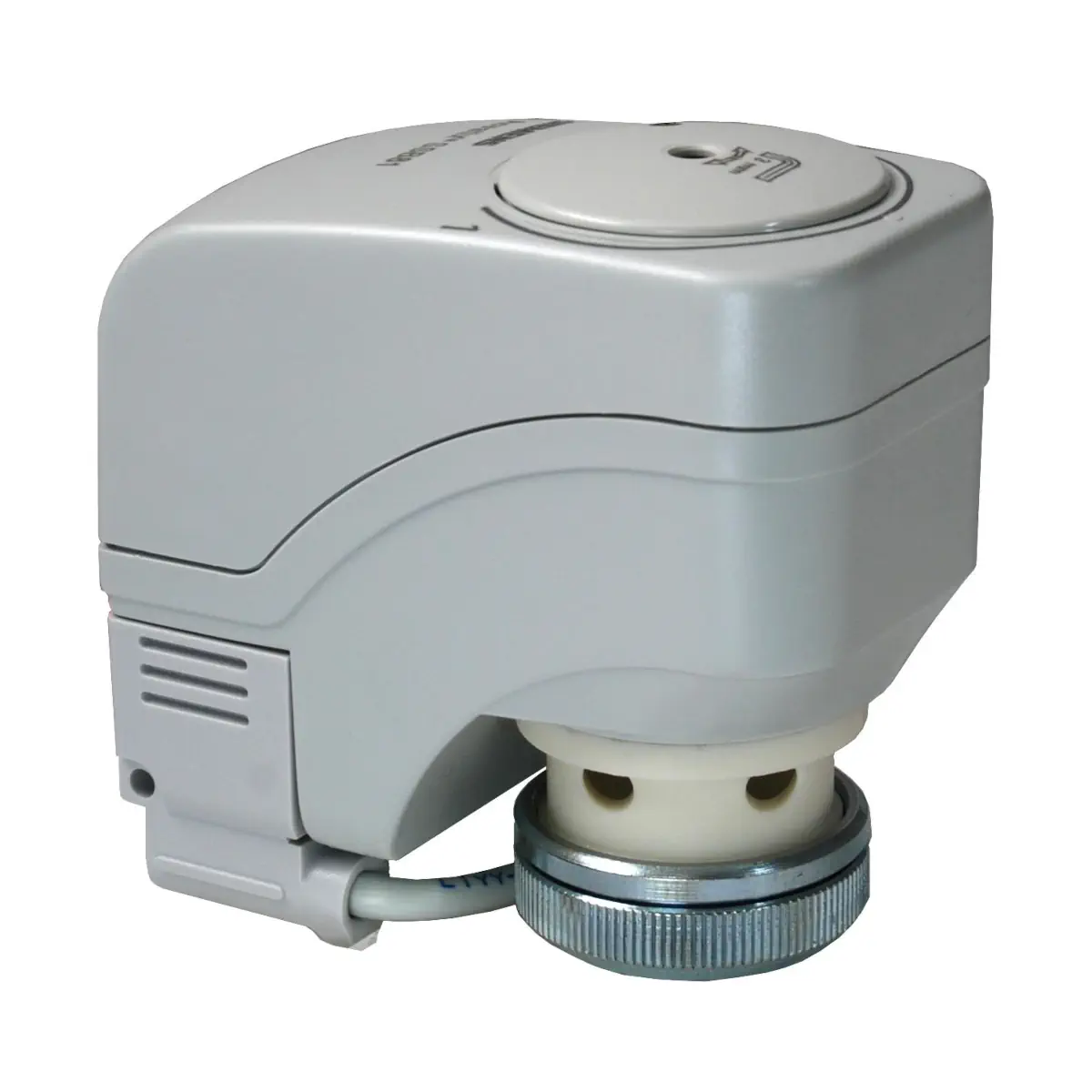

SSB31 Siłownik elektromechaniczny, 5,5 [mm], 200 [N], 3-stawne, 230 [V] AC, 150 [s], kabel 1,5 [m]

SSB31 to kompaktowy siłownik elektromechaniczny o sile 200 N, zasilany z sieci AC 230 V i sterowany sygnałem 3-stawnym, przeznaczony do współpracy z zaworami regulacyjnymi VVP45.., VXP45.. i VMP45.. (DN ≤ 25, kvs ≤ 6,3 m³/h) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wersja SSB31 dostarczana jest z fabrycznie zamontowanym kablem przyłączeniowym 1,5 m i nie posiada przełącznika pomocniczego, co czyni ją standardowym napędem do prostych zadań regulacji i przełączania przepływu wody grzewczej i chłodniczej.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SSB31
• Typ urządzenia: siłownik elektromechaniczny do zaworów regulacyjnych grzybkowych
• Zastosowanie: regulacja wody grzewczej i chłodniczej w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC)
• Współpracujące zawory: VVP45.., VVP45..S (2-drogowe), VXP45.. (3-drogowe), VMP45.., VMP45..S (3-drogowe z obejściem), DN ≤ 25, kvs ≤ 6,3 m³/h
• Napięcie zasilania: 230 V AC ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ, brak sygnału – utrzymanie pozycji)
• Siła nominalna: 200 N
• Skok nominalny zaworu: 5,5 mm
• Czas przebiegu skoku 2,5 mm: 150 s (przy 50 Hz)
• Automatyczna identyfikacja skoku zaworu – brak konieczności mechanicznej nastawy położenia krańcowego
• Wyłącznik przeciążeniowy i krańcowy – zabezpieczenie napędu i zaworu przed zablokowaniem
• Sterowanie ręczne kluczem imbusowym 3 mm z mechanicznym wskazaniem położenia 0…1
• Montaż bezpośredni na zaworze za pomocą nakrętki łączącej G¾, bez użycia narzędzi
• Kabel przyłączeniowy: fabryczny kabel 3-żyłowy, długość 1,5 m (wg EN 60320 / IEC 60227)
• Możliwość pracy równoległej: do 6 siłowników SSB31 na jednym wyjściu regulatora (przy odpowiedniej obciążalności wyjścia)
• Stopień ochrony obudowy: IP40 (pozycja montażowa od pionowej do poziomej)
• Temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C
• Kolor obudowy: jasno-szary, RAL 7035 (podstawa i pokrywa)
• Masa siłownika (bez przełącznika pomocniczego): ok. 0,35 kg

Zastosowanie

Siłownik SSB31 jest przeznaczony do bezpośredniego napędu zaworów regulacyjnych Siemens V..P45.. w małych i średnich instalacjach HVAC, w których wymagane jest niezawodne, 3-stawne sterowanie przepływem wody grzewczej lub chłodniczej. Typowe zastosowania to:

• regulacja obiegów grzewczych i chłodniczych w węzłach cieplnych i chłodniczych,
• sterowanie nagrzewnicami i chłodnicami central wentylacyjnych,
• regulacja przepływu wody w instalacjach klimatyzacyjnych i strefowych.

Siłownik współpracuje z zaworami normalnie zamkniętymi (N.Z.) VVP45.., VXP45.., VMP45.. itp. W połączeniu z tymi zaworami przy zaniku zasilania pozostaje w aktualnym położeniu, utrzymując ostatnio nastawiony stopień otwarcia.

Funkcje i działanie

Sterowanie 3-stawne (OTWÓRZ / ZAMKNIJ / STOP)

• Napięcie na zacisku Y1 (230 V AC): trzpień siłownika wysuwa się – zawór normalnie zamknięty otwiera się.
• Napięcie na zacisku Y2 (230 V AC): trzpień siłownika chowa się – zawór normalnie zamknięty zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie (funkcja STOP) – umożliwia ustawienie zaworu w dowolnej pozycji pośredniej.
• Brak zasilania sieciowego: siłownik pozostaje w swoim bieżącym położeniu.

Automatyczna identyfikacja skoku i zabezpieczenie

• Automatyczna identyfikacja skoku zaworu – siłownik dopasowuje swój skok do skoku współpracującego zaworu, bez konieczności ręcznej nastawy położeń krańcowych.
• Wyłącznik przeciążeniowy chroni przekładnię i trzpień zaworu przed uszkodzeniem w razie zablokowania.
• Ograniczenie w położeniach krańcowych zabezpiecza napęd przy całkowitym otwarciu i zamknięciu zaworu.
• Zmniejszony pobór mocy w stanie podtrzymania pozycji ogranicza zużycie energii elektrycznej podczas pracy w położeniach stałych.

Sterowanie ręczne i wskazanie położenia

• Sterowanie ręczne realizowane jest za pomocą klucza imbusowego 3 mm, który umożliwia ustawienie trzpienia w dowolnym położeniu między 0 a 1.
• Położenie „0” na wskaźniku odpowiada zaworowi zamkniętemu, a „1” – zaworowi całkowicie otwartemu.
• Aby utrzymać ręcznie ustawioną pozycję, należy odłączyć zasilanie i sygnały sterujące (siłownik nie może otrzymywać sygnałów na Y1 / Y2).
• Wskaźnik położenia na obudowie umożliwia szybkie sprawdzenie stopnia otwarcia zaworu bez dodatkowych narzędzi.

Budowa i trwałość

• Obudowa z tworzywa sztucznego o podwyższonej odporności mechanicznej, w kolorze RAL 7035 (jasno-szary).
• Bezobsługowa przekładnia zabezpieczona przed zblokowaniem – brak potrzeby okresowej regulacji lub smarowania.
• Stopień ochrony IP40 (przy montażu od pionu do poziomu) zapewnia ochronę przed ciałami obcymi o średnicy ≥ 1 mm.

Podłączenie elektryczne

• Napięcie zasilania: 230 V AC ±15%, 50/60 Hz.
• Maksymalny pobór mocy: 6 VA.
• Bezpiecznik zasilania: 2 A (szybkiego działania) w obwodzie zasilania siłownika.
• Kabel przyłączeniowy: fabryczny, 3-żyłowy, długość 1,5 m – wyprowadza:
  • przewód sterujący Y1 – sygnał OTWÓRZ (230 V AC),
  • przewód sterujący Y2 – sygnał ZAMKNIJ (230 V AC),
  • przewód N – przewód neutralny.
• Praca równoległa: możliwe podłączenie maks. 6 siłowników SSB31 równolegle do jednego wyjścia regulatora, pod warunkiem odpowiedniej obciążalności tego wyjścia.
• Podłączenie elektryczne musi być wykonane zgodnie z obowiązującymi przepisami i schematami połączeń producenta.

Dane techniczne

• Zasilanie: 230 V AC ±15%, 50/60 Hz
• Maksymalny pobór mocy: 6 VA
• Sygnał sterujący: 3-stawny (Y1 / Y2 / STOP)
• Praca równoległa: do 6 siłowników SSB31 na jednym wyjściu regulatora
• Skok nominalny: 5,5 mm
• Czas przebiegu skoku 2,5 mm: 150 s (przy 50 Hz)
• Siła nominalna: 200 N
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C
• Temperatura otoczenia (transport): –25…+70 °C
• Temperatura otoczenia (składowanie): –5…+50 °C
• Wilgotność otoczenia (praca): 5…85% r.h. (wg EN 60721-3-3, klasa 3K3)
• Stopień ochrony obudowy: IP40 (wg EN 60529), pozycja od pionowej do poziomej
• Klasa bezpieczeństwa: II wg EN 60730
• Poziom zanieczyszczeń: klasa 2 wg EN 60730
• Standard produktu: EN 60730-x
• Kompatybilność elektromagnetyczna (EMC): do stosowania w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym
• Przyłącze do zaworu: nakrętka łącząca G¾
• Masa: ok. 0,35 kg (wersja bez przełącznika pomocniczego)
• Materiał obudowy: tworzywo sztuczne, podstawa i pokrywa RAL 7035 (jasno-szary)

Montaż

• Montaż bezpośrednio na zaworze poprzez nakrętkę łączącą G¾ – bez użycia narzędzi i bez dodatkowych nastaw.
• Siłownik podczas montażu musi być ustawiony w położeniu 0 i znajdować się w stanie bez napięcia zasilającego.
• Dopuszczalna pozycja montażowa: od pionowej (siłownik nad zaworem) do poziomej – kąt odchylenia do 90° od pionu w każdą stronę.
• Kabel siłownika może stykać się z korpusem zaworu, pod warunkiem że temperatura korpusu nie przekracza 80 °C.
• Po zakończeniu montażu i podłączenia elektrycznego należy sprawdzić poprawność działania siłownika (ruch OTWÓRZ / ZAMKNIJ) zgodnie ze schematem sterowania.

Wyposażenie dodatkowe (opcjonalne, kompatybilne z SSB31)

• ASY3L25: kabel podłączeniowy 2,5 m, 230 V AC, 3-stawny
• ASY3L45: kabel podłączeniowy 4,5 m, 230 V AC, 3-stawny

Podsumowanie

Siemens SSB31 to kompaktowy siłownik 230 V AC o sile 200 N z 3-stawnym sterowaniem, zaprojektowany do bezpośredniej współpracy z zaworami VVP45.., VXP45.. i VMP45.. w instalacjach HVAC. Automatyczna identyfikacja skoku zaworu, zabezpieczenie przeciążeniowe, możliwość ręcznego przestawiania oraz prosty montaż na zaworze za pomocą nakrętki G¾ sprawiają, że jest to niezawodne i ekonomiczne rozwiązanie do regulacji przepływu wody grzewczej i chłodniczej w nowoczesnych systemach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne zasilane napięciem 230 V AC. Podłączenie elektryczne musi być wykonywane zgodnie z lokalnymi przepisami oraz schematem połączeń producenta.
• Przed montażem, podłączeniem, uruchomieniem lub pracami serwisowymi należy wyłączyć napięcie zasilające.
• Montaż i uruchomienie należy wykonywać zgodnie z instrukcją producenta oraz z zachowaniem przepisów i wymagań dotyczących bezpieczeństwa osób i mienia.
• Siłownik może być uruchamiany tylko po prawidłowym zamontowaniu na zaworze.
• Siłownik podczas montażu musi być ustawiony w położeniu 0 i pozostawać bez napięcia zasilającego.
• Urządzenie należy stosować wyłącznie z kompatybilnymi zaworami Siemens VVP45.., VXP45.., VMP45.. zgodnie z dokumentacją producenta. Stosowanie z zaworami innych producentów powoduje utratę gwarancji.
• Należy przestrzegać dopuszczalnych temperatur pracy. Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...110 °C.
• Kabel przyłączeniowy może stykać się z korpusem zaworu tylko wtedy, gdy temperatura korpusu zaworu nie przekracza 80 °C.
• Urządzenie należy montować wyłącznie w dopuszczalnym położeniu montażowym wskazanym przez producenta.
• Podczas uruchomienia należy sprawdzić poprawność okablowania oraz działanie siłownika.
• Do ręcznego sterowania należy używać wyłącznie klucza imbusowego 3 mm. Aby utrzymać ręcznie ustawione położenie, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające i sygnał sterujący.
• Urządzenie jest bezobsługowe i nie podlega naprawie; w przypadku uszkodzenia siłownik należy wymienić w całości.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
