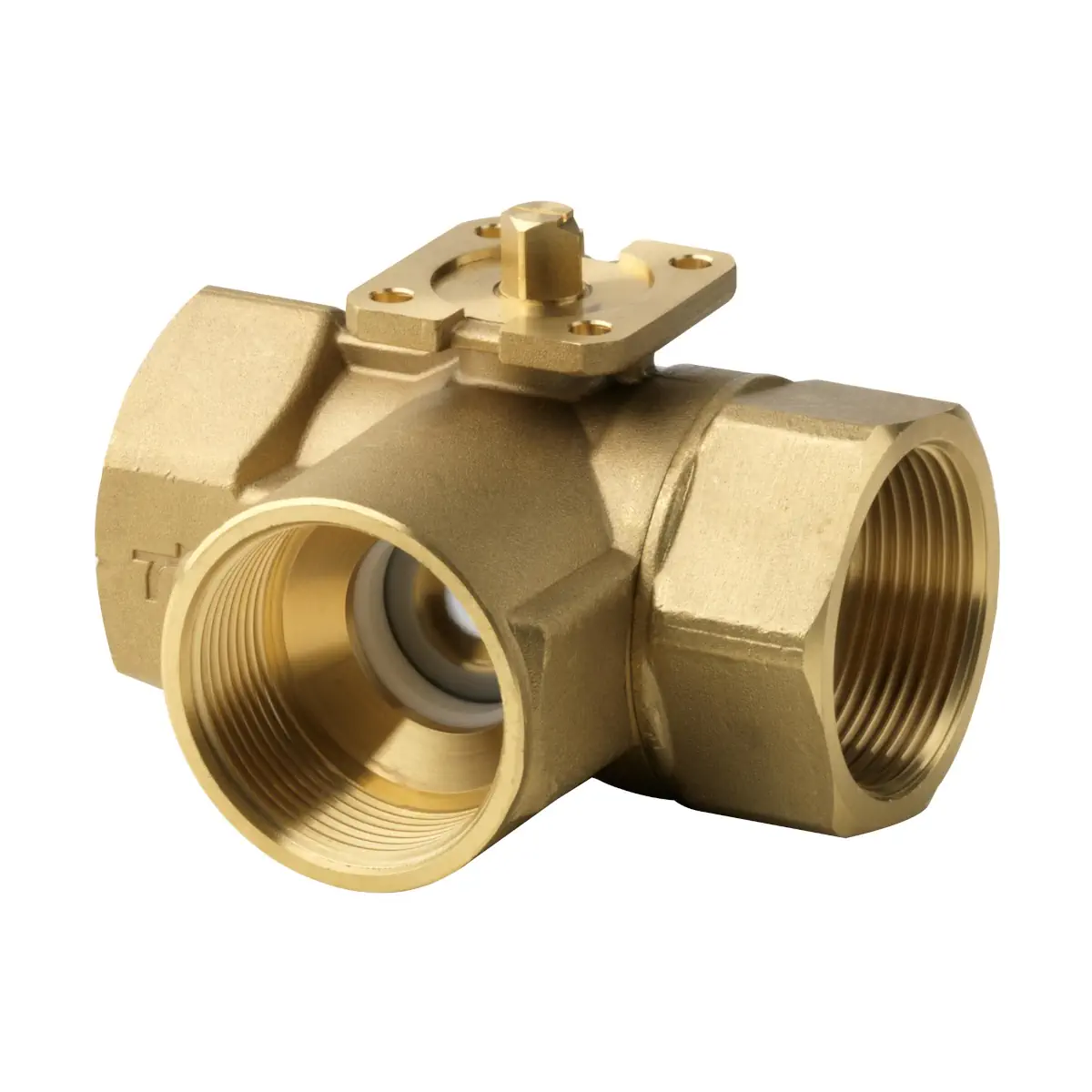

VBI61.15-1.6 Zawór kulowy trójdrogowy z mosiądzu gwintowany, PN40, 0..120 [°C], DN15, kvs 1.6 [m3/h]

VBI61.15-1.6 to trójdrogowy zawór kulowy regulacyjny serii Acvatix firmy Siemens, przeznaczony do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny lub odcinający w obiegach zamkniętych. Zawór ma średnicę nominalną DN 15, współczynnik kvs = 1,6 m³/h i klasę ciśnienia PN 40. Korpus, kula i trzpień wykonane są z odpornego na odcynkowanie mosiądzu CW602N (DZR), a przyłącza z gwintem wewnętrznym Rp ½" wg ISO 7‑1 zapewniają łatwą integrację z instalacją. Charakterystyka przepływu A–AB stałoprocentowa oraz B–AB liniowa, wraz z kątem obrotu 90°, umożliwia precyzyjną regulację i współpracę z elektromechanicznymi siłownikami obrotowymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VBI61.15-1.6
• Rodzaj zaworu: trójdrogowy zawór kulowy regulacyjny (A–AB kanał regulacyjny, B–AB obejście)
• Zastosowanie: regulacja lub odcinanie przepływu wody w instalacjach grzewczych, chłodniczych i wentylacyjnych HVAC, wyłącznie w obiegach zamkniętych
• Średnica nominalna DN: 15
• Współczynnik przepływu kvs: 1,6 m³/h
• Iloraz szerokości zakresów Sv: > 500
• Klasa ciśnienia: PN 40 wg ISO 7268
• Przyłącza hydrauliczne: gwint wewnętrzny Rp ½" wg ISO 7‑1
• Kąt obrotu: 90°
• Charakterystyka przepływu kanału A–AB: stałoprocentowa, ngl = 3,9 wg VDI/VDE 2173
• Charakterystyka przepływu obejścia B–AB: liniowa, kvs większe niż 70% wartości kanału A–AB
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534‑4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia B–AB: < 1%
• Temperatura czynnika: -10…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Materiał korpusu: mosiądz kuty na gorąco CW602N, odporny na odcynkowanie (DZR)
• Materiał kuli: mosiądz CW602N (DZR), chromowany
• Materiał trzpienia: mosiądz CW602N (DZR)
• Uszczelnienia trzpienia: pierścienie EPDM
• Maks. różnica ciśnienia Δpmax: 350 kPa w kanale regulacyjnym przy współpracy z siłownikami GQD..9A, GSD161.9A, GDB..9E.., GMA..9E.., GLD161.9E.., GLB..9E.., GDD161.9E; dla cichej pracy zalecane ≤ 200 kPa
• Montaż siłownika: poprzez łączniki montażowe fabrycznie montowane na siłownikach – montaż bez użycia narzędzi
• Masa zaworu: ok. 0,29 kg
• Numer katalogowy (nr magazynowy): BPZ:VBI61.15-1.6

Zastosowanie

Zawór Siemens VBI61.15-1.6 przeznaczony jest do precyzyjnej regulacji przepływu wody w instalacjach HVAC, takich jak:

• układy ogrzewania wodnego,
• instalacje chłodnicze i klimatyzacyjne (woda lodowa),
• systemy wentylacyjne z nagrzewnicami i chłodnicami wodnymi.

Może być stosowany zarówno jako zawór regulacyjny, jak i odcinający, wyłącznie w obiegach zamkniętych. Ze względu na niższe temperatury przewodów powrotnych w instalacjach grzewczych, zaleca się montaż zaworu kulowego na powrocie, co korzystnie wpływa na trwałość uszczelnienia trzpienia.

Dzięki zoptymalizowanemu przepływowi i niskim momentom obrotowym zawór pozwala na dobór mniejszych siłowników obrotowych, co obniża koszty całej instalacji.

Funkcje i działanie

Charakterystyka zaworu trójdrogowego

• Kąt obrotu siłownika 90° odpowiada pełnemu zakresowi regulacji 0…100%.
• Kanał regulacyjny A–AB: charakterystyka stałoprocentowa (ngl = 3,9 wg VDI/VDE 2173) zapewnia dobrą sterowalność w szerokim zakresie przepływu.
• Obejście B–AB: charakterystyka liniowa, przy czym wartość kvs obejścia jest większa niż 70% kvs kanału A–AB.
• Dla modelu VBI61.15-1.6 nominalny współczynnik przepływu kanału A–AB wynosi kvs = 1,6 m³/h.
• W jednym skrajnym położeniu zaworu: A–AB = 100%, B–AB = 0%; po obrocie o 90° w tym samym kierunku: A–AB = 0%, B–AB = 100%.

Bezobsługowa i trwała konstrukcja

• Bezobsługowa konstrukcja zaworu – brak konieczności okresowej regulacji lub smarowania elementów roboczych.
• Niskie opory tarcia trzpienia i polerowanej, chromowanej kuli z mosiądzu DZR zapewniają wysoką trwałość szacunkową i stabilne parametry regulacyjne.
• Uszczelnienie trzpienia na pierścieniach EPDM gwarantuje wysoki stopień szczelności w długim okresie eksploatacji.

Ochrona przed kawitacją i cicha praca

• Kawitacja przyspiesza zużycie kuli i gniazda zaworu oraz powoduje hałas – należy jej unikać, nie przekraczając dopuszczalnej różnicy ciśnienia podanej na wykresie przepływu i zapewniając odpowiednie ciśnienia statyczne przed i za zaworem.
• Δpmax to maksymalna dopuszczalna różnica ciśnienia na zaworze kulowym, obowiązująca w całym zakresie wysterowania przez siłownik obrotowy.
• Jeśli wymagana jest cicha praca, zalecana jest maksymalna różnica ciśnienia ≤ 200 kPa.
• W obiegach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez dodatkowy zawór dławiący; maksymalną dopuszczalną różnicę ciśnienia na zaworze przyjmuje się zgodnie z krzywą dla 80 °C na wykresie kawitacji.

Współpraca z siłownikami obrotowymi

Zawór VBI61.15-1.6 jest przystosowany do współpracy z elektromechanicznymi siłownikami obrotowymi Siemens serii Acvatix.

• Siłowniki ze sprężyną powrotną: GQD..9A, GMA..9E
• Siłowniki bez sprężyny powrotnej: GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E (w tym wersje z komunikacją Modbus lub KNX – zgodnie z kartami katalogowymi siłowników)
• Dla zaworów VBI61.15.., w tym VBI61.15-1.6, maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym Δpmax = 350 kPa przy współpracy z wymienionymi siłownikami.
• W zastosowaniach wymagających dodatkowych funkcji (np. przełącznik pomocniczy, potencjometr) można stosować także standardowe siłowniki do przepustnic powietrza z odpowiednim zestawem montażowym ASK77.x, zgodnie z dokumentacją: ASK77.2 (GMA..1E), ASK77.3 (GLB..1E), ASK77.5 (GQD..1A, GSD..1A).
• Dla czynników o temperaturze ≤ 0 °C dozwolone są wyłącznie siłowniki serii GLB.., GLD.. i GMA...
• Dla czynników o temperaturze > 0 °C stosować siłowniki GDB.., GSD.., GQD.. i GDD...
• W miejscach narażonych na kondensację wskazane jest zastosowanie adaptera termicznego ALJ100 w celu ochrony siłownika; dla czynników o temperaturze ≤ 0 °C wałek adaptera należy nasmarować smarem silikonowym.

Montaż i podłączenie hydrauliczne

• Zawór kulowy i siłownik obrotowy są dostarczane osobno i mogą być łatwo zmontowane na obiekcie, bez specjalnych narzędzi ani czynności nastawczych.
• Zawór dostarczany jest z instrukcją montażu M4211; sposób montażu i pozycję siłownika należy dobrać zgodnie z tą instrukcją.
• Zaleca się montaż zaworu kulowego na przewodzie powrotnym instalacji, co korzystnie wpływa na trwałość uszczelnienia trzpienia.
• W celu zwiększenia niezawodności pracy, przed zaworem powinien być zainstalowany filtr zanieczyszczeń.

Połączenia gwintowane

• Przyłącza zaworu: gwint wewnętrzny Rp ½" wg ISO 7‑1; rurociąg: gwint zewnętrzny R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”.
• Podczas wkręcania/wykręcania rurociągu stosować klucz kontrujący na korpusie zaworu przy odpowiednim króćcu, aby nie przenosić momentów na korpus.

Kierunek przepływu i położenia zaworu

• Na korpusie zaworu umieszczono oznaczenia kierunku przepływu i króćców (A, B, AB); zawór należy montować zgodnie z tym oznaczeniem.
• W położeniu fabrycznym zaworu trójdrogowego: A–AB = 100%, B–AB = 0%.
• Po obrocie kuli o 90° zgodnie z ruchem wskazówek zegara: A–AB = 0%, B–AB = 100%.

Eksploatacja, konserwacja i czynniki robocze

• Zawory kulowe VAI61.. i VBI61.. są bezobsługowe i nie wymagają konserwacji.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda z dodatkiem środków przeciwzamarzaniowych; zalecana jakość wody wg VDI 2035.
• Stosowanie czynników opartych na mrówczanie potasu może powodować wycieki na trzpieniu z powodu wysokiej penetracji wynikającej z niskiego napięcia powierzchniowego takiego medium. Siemens nie ponosi odpowiedzialności za uszkodzenia powstałe przy stosowaniu takich czynników.
• Ciśnienie robocze i temperatura czynnika muszą być zgodne z ISO 7005 oraz wykresem ciśnienie/temperatura (w dozwolonym zakresie temperatury -10…120 °C); maksymalnie PN 40 przy niższych temperaturach.

Dane techniczne – VBI61.15-1.6

• Typ zaworu: VBI61.15-1.6
• Numer katalogowy (nr magazynowy): BPZ:VBI61.15-1.6
• Rodzaj: trójdrogowy zawór kulowy regulacyjny
• Średnica nominalna DN: 15
• Współczynnik kvs (kanał A–AB): 1,6 m³/h
• Iloraz szerokości zakresów Sv: > 500
• Kąt obrotu: 90°
• Charakterystyka A–AB: stałoprocentowa, ngl = 3,9 (VDI/VDE 2173)
• Charakterystyka B–AB: liniowa, kvs > 70% kvs A–AB
• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatury czynnika (-10…120 °C)
• Temperatura czynnika: -10…120 °C
• Stopień nieszczelności kanału A–AB: EN 60534‑4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia B–AB: < 1%
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca, woda z dodatkiem środków przeciwzamarzaniowych
• Materiał korpusu: mosiądz kuty na gorąco CW602N (DZR)
• Materiał kuli: mosiądz CW602N (DZR), chromowany
• Materiał trzpienia: mosiądz CW602N (DZR)
• Uszczelnienia trzpienia: pierścienie EPDM
• Przyłącza hydrauliczne: gwint wewnętrzny Rp ½" wg ISO 7‑1
• Maks. różnica ciśnienia Δpmax (kanał regulacyjny): 350 kPa (dla siłowników GQD..9A, GSD161.9A, GDB..9E.., GMA..9E.., GLD161.9E.., GLB..9E.., GDD161.9E)
• Zalecana Δpmax dla cichej pracy: 200 kPa
• Wymiary (VBI61.15..): B = 26 mm, C = 34 mm, C1 = 48,5 mm, D = 42 mm, L1 = 33,5 mm, L2 = 67 mm
• Wysokości montażowe: H1 = 24,2 mm (od osi rurociągu do punktu mocowania siłownika), H2 = 33,7 mm
• Masa: ok. 0,29 kg
• Przeznaczenie środowiskowe: zgodność środowiskowa potwierdzona deklaracją CE1E4211en (zawiera m.in. zgodność z RoHS, skład materiałowy, informacje o utylizacji)
• Dyrektywa ciśnieniowa: PED 2014/68/EU, grupa płynów 2; dla PS × DN < 1000 – bez oznakowania CE (ogólnie uznana praktyka inżynierska)
• Zgodność EAC: euroazjatycka zgodność

Gwarancja i kompatybilność

• Dane techniczne w konkretnych aplikacjach obowiązują wyłącznie przy stosowaniu zaworu VBI61.15-1.6 z siłownikami Siemens wymienionymi w sekcji „Urządzenia współpracujące” karty katalogowej.
• Stosowanie siłowników innych producentów powoduje utracenie gwarancji.

Podsumowanie

Siemens VBI61.15-1.6 to kompaktowy, trójdrogowy zawór kulowy regulacyjny PN 40, DN 15, kvs 1,6 m³/h z przyłączami Rp ½", przeznaczony do obiegów zamkniętych w instalacjach grzewczych, chłodniczych i klimatyzacyjnych. Bezobsługowa konstrukcja z mosiądzu CW602N (DZR), wysoka szczelność (ulepszona klasa 4 kanału regulacyjnego), szeroki zakres temperatur czynnika (-10…120 °C) oraz możliwość współpracy z bogatą gamą siłowników obrotowych Siemens (w tym wersjami z Modbus lub KNX) sprawiają, że jest to nowoczesny i trwały element regulacyjny do precyzyjnego sterowania przepływem w systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór kulowy regulacyjny trójdrogowy, wyłącznie do obiegów zamkniętych.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Temperatura czynnika: od -10 °C do +120 °C. Klasa ciśnienia: PN40.
• Nie stosować z czynnikami opartymi na mrówczanie potasu. Taki czynnik może powodować wycieki przy trzpieniu zaworu.
• Podczas montażu i eksploatacji należy zapewnić pracę bez kawitacji. Przekroczenie dopuszczalnych różnic ciśnienia może przyspieszyć zużycie zaworu i powodować hałas.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania.
• Montaż należy wykonywać zgodnie z instrukcją producenta M4211 oraz obowiązującymi przepisami krajowymi dotyczącymi bezpieczeństwa.
• Podczas prac serwisowych przy zaworze lub współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem zaworu siłownik obrotowy musi być prawidłowo zamontowany.
• Zawór należy montować wyłącznie w dopuszczonej pozycji montażu oraz zgodnie z oznaczeniem kierunku przepływu na korpusie.
• Połączenia hydrauliczne należy wykonywać zgodnie z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE i nie dokręcać gwintu rurowego do „samego końca”, aby uniknąć nieszczelności.
• Przy dokręcaniu lub odkręcaniu połączeń używać klucza kontrującego na króćcu zaworu, do którego przykręcana lub odkręcana jest rura.
• Produkt podlega dyrektywie ciśnieniowej PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, bez oznakowania CE zgodnie z art. 3 ust. 3. Produkt posiada zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Stosowanie nieprzewidzianych przez producenta produktów współpracujących może powodować utratę gwarancji.
