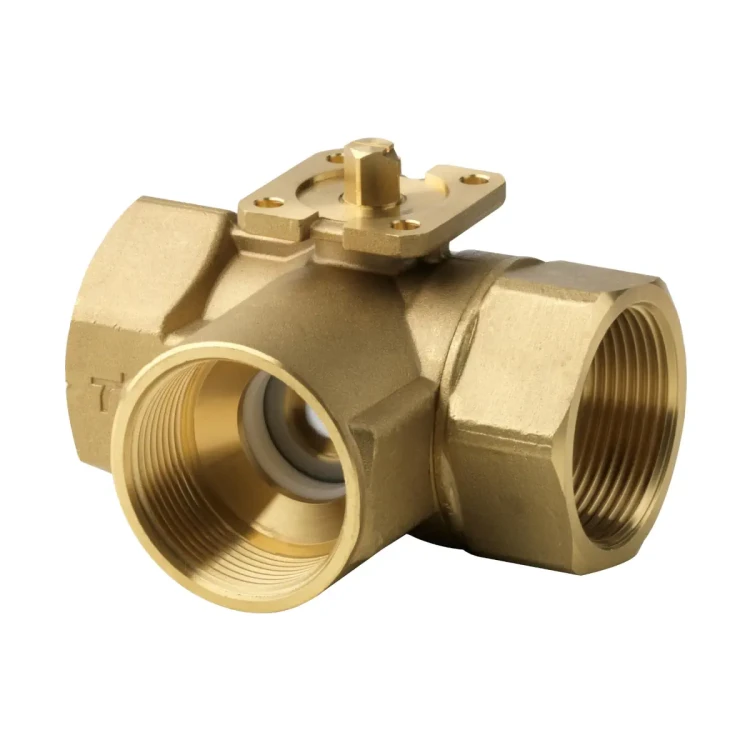

VBI61.50-63 Zawór kulowy trójdrogowy, DN50, kvs 63 m3/h, współpracuje z GMA..9E, GLB..9E, GLD161.9E, przyłącza Rp2

Siemens ACVATIX™ VBI61.50-63 to 3-drogowy zawór kulowy regulacyjny o klasie ciśnieniowej PN 40, z gwintami wewnętrznymi Rp (wg ISO 7-1), przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach HVAC w układach zamkniętych. Zawór ma kąt obrotu 90° i charakteryzuje się wartością kvs 63 m³/h (dla wody lodowej 5…30°C przy Δp = 100 kPa). Korpus wykonano z mosiądzu DZR (UNS C35330), co wspiera wysoką trwałość w typowych zastosowaniach wodnych.

Najważniejsze cechy

• Producent: Siemens (ACVATIX™)
• Model: VBI61.50-63
• Typ: 3-portowy zawór kulowy regulacyjny
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), układy zamknięte
• Klasa ciśnieniowa: PN 40 (wg ISO 7268)
• DN: 50
• kvs: 63 m³/h
• Zakres regulacji (Sv): > 500
• Kąt obrotu: 90°
• Przyłącza: gwint wewnętrzny Rp 2 (ISO 7-1)
• Bezobsługowa konstrukcja: zawór jest bezobsługowy

Zastosowanie i media

• Medium: woda lodowa, woda chłodząca, niskotemperaturowa woda grzewcza, woda gorąca, woda z dodatkiem środka przeciwzamrożeniowego
• Zalecane uzdatnianie wody: wg VDI 2035
• Temperatura medium: -10…120°C

Charakterystyka przepływu (3-port)

• Tor przelotowy A–AB: charakterystyka równoprocentowa, ngl = 3,9 (wg VDI / VDE 2173)
• Bypass B–AB: charakterystyka liniowa, kvs > 70% wartości A–AB

Szczelność

• Tor przelotowy: „water proof” wg EN 60534-4 L/1, ulepszona klasa 4
• Bypass: < 1%

Materiały i konstrukcja

• Korpus zaworu: mosiądz odporny na odcynkowanie (DZR), UNS C35330
• Kula: mosiądz DZR (UNS C35330), chromowana
• Trzpień: mosiądz DZR (UNS C35330), kwadratowy
• Uszczelnienia: O-ringi EPDM

Współpraca z siłownikami

Zawór VBI61.50-63 jest przeznaczony do współpracy z elektromechanicznymi siłownikami obrotowymi Siemens do zaworów kulowych (w tym wariantami Modbus), zarówno z funkcją powrotu sprężynowego, jak i bez niej.

Wymiary i masa

• DN: 50
• Przyłącze: Rp 2
• L1: 65,5 mm
• L2: 131 mm
• H1: 52,8 mm
• H2: 62,8 mm
• B: 67 mm
• C: 68,9 mm
• C1: 102,5 mm
• D: 42 mm
• Masa: 2,215 kg

Wskazówki montażowe (praktyczne)

• W instalacjach grzewczych zalecany jest montaż zaworu na powrocie (niższa temperatura sprzyja trwałości uszczelnień trzpienia).
• Dla zwiększenia bezpieczeństwa działania zalecany jest filtr przed zaworem.
• W celu ograniczenia hałasu zalecana maksymalna różnica ciśnień wynosi 200 kPa.

Oznaczenia i zamawianie

• Product no.: VBI61.50-63
• Stock no.: BPZ:VBI61.50-63

Podsumowanie

Siemens VBI61.50-63 to wytrzymały, 3-drogowy zawór kulowy regulacyjny DN 50 o kvs 63 m³/h i klasie PN 40, z przyłączami Rp 2. Konstrukcja z mosiądzu DZR (UNS C35330), kąt obrotu 90° oraz przewidywalna charakterystyka torów A–AB i B–AB czynią go praktycznym wyborem do regulacji i odcinania przepływu w zamkniętych układach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt zgodny z wymaganiami Pressure Equipment Directive (PED) 2014/68/EU dla osprzętu ciśnieniowego, grupa płynów 2. Zgodnie z dokumentacją producenta produkt nie posiada oznakowania CE na podstawie art. 3 ust. 3 dyrektywy PED (ogólnie uznana praktyka inżynierska).
• Posiada zgodność EAC (Eurasian Conformity).
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami; poszczególne komponenty mogą wymagać specjalnego postępowania.
• Zawór przeznaczony wyłącznie do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych w obiegach zamkniętych.
• Dopuszczone medium: woda lodowa, woda gorąca niskotemperaturowa, woda gorąca oraz woda z dodatkiem środka przeciw zamarzaniu. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Nie stosować z mediami na bazie mrówczanu potasu. Zgodnie z dokumentacją może to powodować nieszczelność na trzpieniu i wyciek medium na zewnątrz.
• Dopuszczalna temperatura medium dla zaworu: od -10 °C do +120 °C. Przy temperaturach medium ≤ 0 °C stosowanie zależy od dopuszczenia odpowiedniego siłownika przez producenta.
• Klasa ciśnieniowa zaworu: PN 40. Ciśnienie robocze i temperatura pracy muszą pozostawać w granicach określonych przez producenta zgodnie z ISO 7005.
• Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Podczas prac serwisowych występuje zagrożenie dla personelu i urządzenia wskutek ciśnienia w instalacji, napięcia elektrycznego współpracującego siłownika oraz pracy układu. Przed rozpoczęciem prac należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w rurociągu, odczekać do całkowitego ostygnięcia instalacji oraz w razie potrzeby odłączyć połączenia elektryczne.
• Przed ponownym uruchomieniem instalacji siłownik obrotowy, jeśli jest stosowany, musi być prawidłowo zamontowany na zaworze.
• Zawór należy montować wyłącznie w dopuszczonej pozycji montażowej i zgodnie z oznaczonym kierunkiem przepływu na korpusie. Nieprawidłowy montaż może powodować nieprawidłowe działanie instalacji.
• Połączenia gwintowane należy wykonywać zgodnie z ISO 7-1: gwint wewnętrzny zaworu Rp, odpowiedni gwint zewnętrzny rurociągu R. Nie stosować nadmiernej ilości pakuł lub taśmy PTFE i nie dokręcać gwintu do oporu końcowego, aby nie spowodować nieszczelności.
• Przy dokręcaniu lub odkręcaniu należy przykładać narzędzie do tej strony zaworu, która znajduje się bliżej podłączanej rury. Nieprawidłowe użycie narzędzi może spowodować uszkodzenie korpusu lub połączenia.
• Aby zwiększyć bezpieczeństwo działania, producent zaleca montaż filtra przed zaworem.
• Należy zapobiegać kawitacji. Przekroczenie dopuszczalnych różnic ciśnień oraz nieodpowiednie warunki ciśnienia statycznego mogą powodować zwiększone zużycie elementów zaworu i niepożądany hałas.
• W instalacjach z wodą lodową należy zapewnić odpowiednie przeciwciśnienie po stronie wylotowej zaworu, np. przez dodatkową przepustnicę za zaworem, aby ograniczyć ryzyko kawitacji.
• Jeżeli zawór jest stosowany z siłownikiem i adapterem temperaturowym ALJ100, nie wolno łączyć adaptera ALJ100 z siłownikiem GMA zasilanym napięciem AC 230 V~ ani z siłownikiem GMA z pomocniczym stykiem AC 230 V~, ponieważ grozi to porażeniem elektrycznym zagrażającym życiu.
• Produkt jest bezobsługowy; wszelkie czynności eksploatacyjne należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
