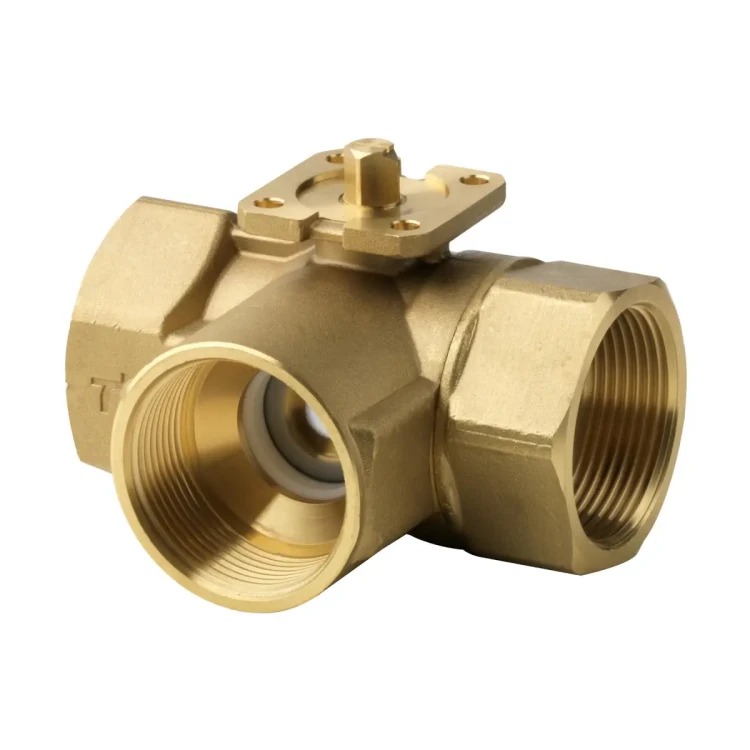

VBI61.25-10 Zawór kulowy trójdrogowy z mosiądzu gwintowany, PN40, 0..120 [°C], DN25, kvs 10 [m3/h]

VBI61.25-10 to trójdrogowy zawór kulowy regulacyjny serii ACVATIX™ o średnicy nominalnej DN 25 i współczynniku przepływu kvs = 10 m³/h, z przyłączami z gwintem wewnętrznym Rp 1". Zawór jest przeznaczony do regulacji i odcinania przepływu wody w zamkniętych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) i współpracuje z elektromechanicznymi siłownikami obrotowymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VBI61.25-10
• Rodzaj: trójdrogowy zawór kulowy regulacyjny
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne jako zawór regulacyjny lub odcinający, wyłącznie do obiegów zamkniętych
• Średnica nominalna: DN 25
• Współczynnik przepływu kvs: 10 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 500
• Klasa ciśnienia: PN 40 wg ISO 7268
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1" wg ISO 7-1
• Kąt obrotu kuli: 90°
• Charakterystyka przepływu kanału regulacyjnego A–AB: stałoprocentowa, ngl = 3,9 wg VDI/VDE 2173
• Charakterystyka obejścia B–AB: liniowa, kvs obejścia > 70% wartości A–AB
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia: < 1% kvs
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Zakres temperatury czynnika: -10…120 °C 1)
• Materiał korpusu, kuli i trzpienia: mosiądz kuty na gorąco odporny na odcynkowanie (DZR, CW602N), kula chromowana
• Uszczelnienie trzpienia: pierścienie EPDM
• Montaż siłownika: sprzęgło ślizgowe, łączniki montażowe fabrycznie montowane na siłownikach – montaż bez użycia narzędzi
• Masa zaworu: ok. 0,605 kg

Zastosowanie

Zawór VBI61.25-10 jest przeznaczony do regulacji przepływu wody w instalacjach HVAC po stronie wody:

• instalacje grzewcze i chłodnicze w budynkach,
• układy klimatyzacyjne i wentylacyjne z wodą lodową lub wodą gorącą,
• obwody z wodą ze środkami przeciwzamarzaniowymi w dopuszczalnym zakresie temperatur.

Zawór może pracować jako element regulacyjny lub odcinający, w zamkniętych obiegach wody. Producent zaleca montaż zaworu kulowego na przewodzie powrotnym, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.

Dla zwiększenia niezawodności działania zaleca się montaż filtra zanieczyszczeń przed zaworem oraz zapewnienie warunków pracy bez kawitacji (dobór różnicy ciśnień zgodnie z wykresem w dokumentacji oraz odpowiednie przeciwciśnienie za zaworem).

Funkcje i działanie

Charakterystyka trójdrogowa A–AB / B–AB

• Kanał regulacyjny: A – AB, charakterystyka stałoprocentowa 0…100% (ngl = 3,9 wg VDI/VDE 2173).
• Obejście: B – AB, charakterystyka liniowa 0…100%, kvs obejścia > 70% kvs kanału A – AB.
• Kąt obrotu: 0…90° – pełne przestawienie kuli od jednego skrajnego położenia do drugiego.

Położenia przepływu

• Położenie fabryczne: A – AB = 100%, B – AB = 0% (przepływ przez kanał regulacyjny, obejście zamknięte).
• Po obróceniu o 90° (zgodnie z ruchem wskazówek zegara): A – AB = 0%, B – AB = 100% (przepływ przez obejście, kanał regulacyjny zamknięty).

Kawitacja i hałas

• Kawitacja przyspiesza zużycie kuli i gniazda zaworu oraz powoduje niepożądany hałas.
• Aby jej uniknąć, należy:
  • nie przekraczać maksymalnej dopuszczalnej różnicy ciśnień Δpmax podanej na wykresie przepływu,
  • utrzymywać odpowiednie ciśnienie statyczne przed i za zaworem (p1, p3) w zależności od temperatury czynnika,
  • w instalacjach z wodą chłodniczą przyjmować krzywą dla 80 °C z wykresu kawitacji jako odniesienie dla dopuszczalnej Δpmax.
• Jeżeli wymagana jest cicha praca, zalecana maksymalna różnica ciśnień na zaworze kulowym wynosi 200 kPa.

Współpraca z siłownikami

Zawór VBI61.25-10 przystosowany jest do współpracy z elektromechanicznymi siłownikami obrotowymi Siemens:

• Ze sprężyną powrotną: serie GQD..9A, GMA..9E.
• Bez sprężyny powrotnej: GSD161.9A, serie GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E.
• Dostępne są również wersje siłowników z komunikacją Modbus RTU oraz KNX-TP (np. GDB161.9E/MO, GLB161.9E/MO, GDB111.9E/KN, GLB111.9E/KN).

Dopuszczalna maksymalna różnica ciśnień Δpmax oraz ciśnienie zamykające Δps zależą od dobranego siłownika i są określone w tabeli „Urządzenia współpracujące” producenta.

W zastosowaniach z dodatkowymi funkcjami (np. przełączniki pomocnicze, potencjometr) można stosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednimi zestawami montażowymi ASK77.x, zgodnie z dokumentacją:

• ASK77.2: do siłowników GMA..1E (ze sprężyną powrotną),
• ASK77.3: do siłowników GLB..1E (bez sprężyny powrotnej),
• ASK77.5: do siłowników GQD..1A oraz GSD..1A.

1) Do czynników o temperaturze ≤ 0 °C zatwierdzone są tylko siłowniki serii GLB.., GLD.. i GMA...

Dane techniczne

• Model: VBI61.25-10
• Rodzaj: trójdrogowy zawór kulowy regulacyjny
• DN: 25
• kvs: 10 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Sv: > 500
• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dozwolonym zakresie temperatury czynnika (zgodnie z wykresem „Ciśnienie robocze i temperatura pracy”)
• Charakterystyka zaworu – kanał regulacyjny: 0…100% A – AB, stałoprocentowa, ngl = 3,9 wg VDI/VDE 2173
• Charakterystyka zaworu – obejście: 0…100% B – AB, liniowa, kvs obejścia > 70% kvs A – AB
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia: < 1%
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Temperatura czynnika: -10…120 °C
• Kąt obrotu: 90°
• Przyłącza: gwint wewnętrzny Rp 1" wg ISO 7-1

Materiały i wykonanie

• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR, CW602N)
• Kula: mosiądz DZR, chromowany
• Trzpień: mosiądz DZR (CW602N)
• Uszczelnienie trzpienia: pierścienie EPDM
• Konstrukcja: bezobsługowa, z niskimi oporami tarcia kuli i trzpienia

Wymiary

• Przyłącze: Rp 1"
• B: 39 mm
• C: 44,8 mm
• C1: 64,5 mm
• D: 42 mm
• L1: 42,5 mm
• L2 (długość korpusu): 85 mm
• H1 (od osi rurociągu do punktu zamocowania siłownika): 30,5 mm
• H2: 40,5 mm
• Masa: ok. 0,605 kg

Montaż i eksploatacja

• Zawór kulowy i siłownik obrotowy można zmontować na obiekcie bez specjalnych narzędzi; łączniki montażowe są fabrycznie zamontowane na siłownikach.
• Przy montażu należy przestrzegać kierunku przepływu oznaczonego symbolem na korpusie zaworu (kanał A–AB, obejście B–AB).
• Połączenia hydrauliczne:
  • stosować śrubunki zgodne z ISO 7-1 (zawór: „Rp” – gwint wewnętrzny, rurociąg: „R” – gwint zewnętrzny),
  • nie stosować nadmiernej ilości pakuł lub taśmy PTFE,
  • nie dokręcać gwintu aż do „samego końca”,
  • stosować klucz kontrujący na króćcu zaworu podczas dokręcania/odkręcania rury.
• W miejscach narażonych na kondensację zaleca się stosowanie adaptera termicznego ALJ100 (S55846-Z115) w celu ochrony siłownika; dla czynników o temperaturze ≤ 0 °C wałek adaptera należy nasmarować smarem silikonowym.
• Zawory kulowe VBI61.. nie wymagają konserwacji.

Podsumowanie

Siemens VBI61.25-10 to trójdrogowy zawór kulowy regulacyjny DN 25, PN 40 o kvs = 10 m³/h, wykonany z odpornego na odcynkowanie mosiądzu DZR i przystosowany do współpracy z szeroką gamą siłowników obrotowych Siemens. Stałoprocentowa charakterystyka kanału A–AB, liniowe obejście B–AB, wysoka szerokość zakresów Sv > 500, szczelność wg EN 60534-4 oraz zakres temperatury medium od -10 do 120 °C sprawiają, że zawór ten jest solidnym elementem regulacyjnym i odcinającym w nowoczesnych instalacjach HVAC w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2. Dla tego wyrobu (PS × DN < 1000) nie stosuje się oznakowania CE zgodnie z art. 3 ust. 3 dyrektywy PED.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Produkt przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór kulowy regulacyjny trójdrogowy, wyłącznie do obiegów zamkniętych.
• Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz przez odpowiednio wykwalifikowany personel.
• Podczas prac przy zaworze lub współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia układu. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem siłownik obrotowy musi być prawidłowo zamontowany na zaworze.
• Nieprzestrzeganie zaleceń bezpieczeństwa może spowodować obrażenia osób i uszkodzenie mienia na skutek ciśnienia w instalacji, napięcia elektrycznego lub pracy urządzenia.
• Przestrzegać krajowych i lokalnych przepisów bezpieczeństwa oraz przepisów dotyczących urządzeń ciśnieniowych.
• Zawór należy montować zgodnie z oznaczonym na korpusie kierunkiem przepływu. Nieprawidłowy montaż może powodować nieprawidłową pracę instalacji.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, ponieważ mogą powodować wycieki przy trzpieniu zaworu.
• Przestrzegać dopuszczalnych parametrów pracy: klasa ciśnienia PN 40, temperatura czynnika od -10 °C do +120 °C.
• Aby uniknąć kawitacji, hałasu i przyspieszonego zużycia zaworu, nie przekraczać dopuszczalnych różnic ciśnienia i zapewnić odpowiednie warunki pracy instalacji.
• Dla zwiększenia niezawodności działania przed zaworem zaleca się montaż filtra zanieczyszczeń.
• Połączenia hydrauliczne wykonywać zgodnie z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE, nie dokręcać gwintu rurowego do oporu i używać klucza kontrującego przy króćcu zaworu.
• Zawór z siłownikiem montować wyłącznie w dopuszczalnej pozycji montażu; nie montować z siłownikiem skierowanym w dół.
• Produkt nie wymaga konserwacji, jednak wszelkie prace serwisowe należy wykonywać wyłącznie po bezpiecznym odłączeniu instalacji od ciśnienia i zasilania.
