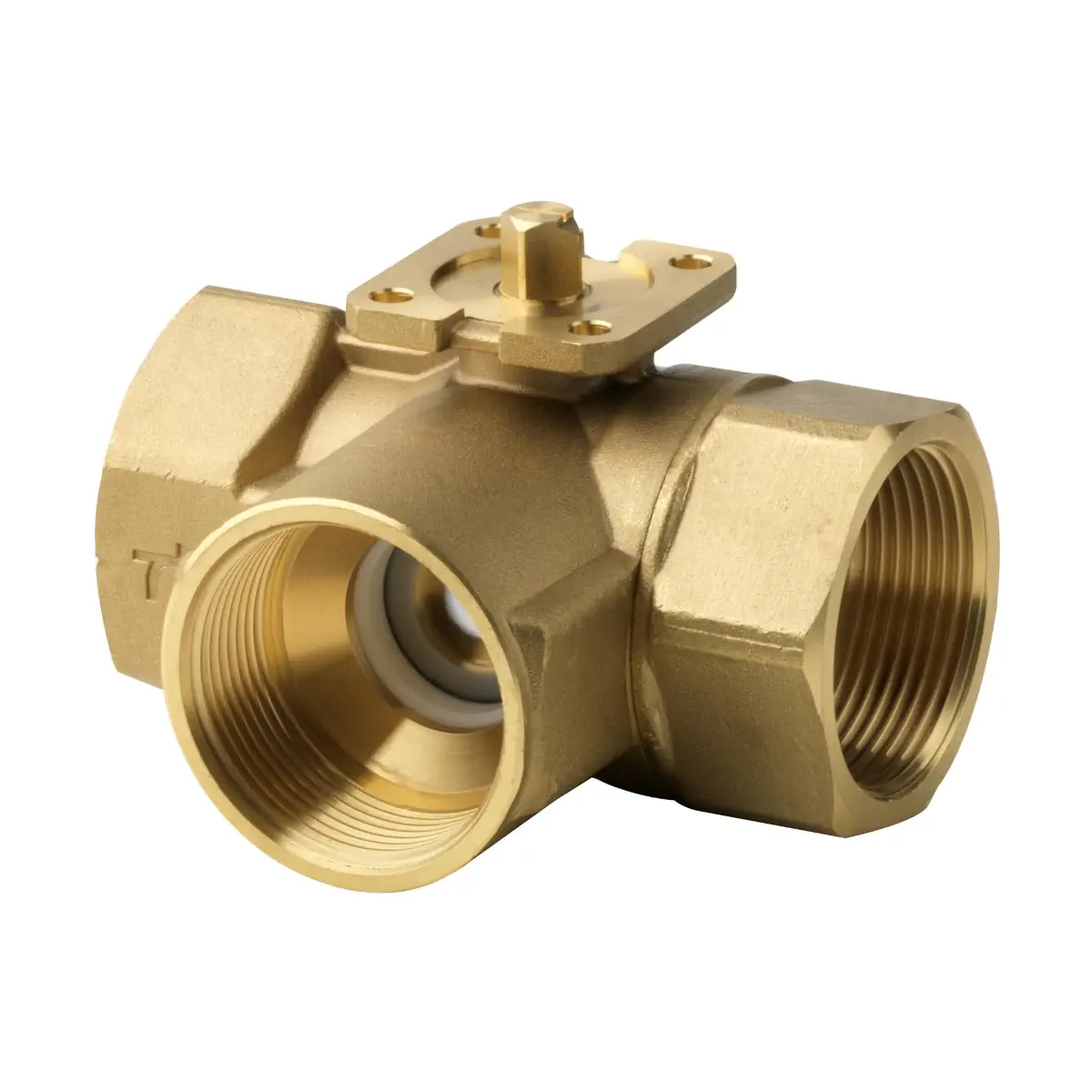

VBI61.32-16 Zawór kulowy trójdrogowy z mosiądzu gwintowany, PN40, 0..120 [°C], DN32, kvs 16 [m3/h]

VBI61.32-16 to trójdrogowy zawór kulowy regulacyjny serii Acvatix o średnicy nominalnej DN 32 i współczynniku przepływu kvs = 16 m³/h, przeznaczony do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny lub odcinający. Korpus z mosiądzu odpornego na odcynkowanie CW602N (DZR), klasa ciśnienia PN 40, trójdrogowa konstrukcja A–AB/B–AB oraz precyzyjna charakterystyka regulacyjna zapewniają trwałą i dokładną regulację przepływu wody w zamkniętych obiegach.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VBI61.32-16
• Typ: trójdrogowy zawór kulowy regulacyjny / odcinający
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC) w obiegach zamkniętych
• Średnica nominalna DN: 32
• Współczynnik kvs: 16 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Zakres regulacji: Sv > 500
• Klasa ciśnienia: PN 40 wg ISO 7268
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1¼ wg ISO 7-1
• Kąt obrotu kuli: 90°
• Charakterystyka przepływu kanału regulacyjnego A–AB: stałoprocentowa, ngl = 3,9 wg VDI / VDE 2173
• Charakterystyka obejścia B–AB: liniowa, kvs obejścia > 70% kvs A–AB
• Stopień nieszczelności kanału A–AB: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia B–AB: < 1% przepływu
• Temperatura czynnika: -10…120 °C
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Materiał korpusu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Materiał kuli: mosiądz DZR CW602N, kula chromowana i polerowana
• Materiał trzpienia: mosiądz DZR CW602N
• Uszczelnienia trzpienia: pierścienie uszczelniające EPDM (O-ring)
• Niskie momenty obrotowe: niskie opory tarcia trzpienia i polerowanej kuli umożliwiają stosowanie kompaktowych siłowników obrotowych
• Bezobsługowa konstrukcja: zawór nie wymaga okresowej konserwacji
• Współpraca z siłownikami: elektromechaniczne siłowniki obrotowe GQD..9A, GMA..9E (ze sprężyną powrotną) oraz GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E (bez sprężyny powrotnej), w tym wersje z Modbus
• Montaż siłownika bez narzędzi: łączniki montażowe fabrycznie zamontowane na siłownikach
• Masa zaworu: ok. 0,95 kg

Zastosowanie

Zawór kulowy VBI61.32-16 jest przeznaczony do precyzyjnej regulacji oraz odcinania przepływu wody w zamkniętych obiegach instalacji grzewczych, chłodniczych i klimatyzacyjnych. Trójdrogowa konstrukcja z kanałem regulacyjnym A–AB i obejściem B–AB umożliwia płynne sterowanie rozdziałem przepływu pomiędzy dwoma gałęziami obiegu.

• Stosowany jako zawór regulacyjny w układach HVAC z siłownikiem obrotowym
• Może pełnić funkcję zaworu odcinającego (wodoszczelność kanału A–AB wg EN 60534-4, klasa 4)
• Dedykowany do obiegów zamkniętych
• Zalecany montaż na przewodzie powrotnym, gdzie niższa temperatura czynnika korzystnie wpływa na trwałość uszczelnienia trzpienia zaworu

Dla zwiększenia niezawodności pracy producent zaleca zastosowanie filtra zanieczyszczeń przed zaworem.

Funkcje i działanie

Charakterystyka przepływu i praca trójdrogowa

• Ruch kuli odbywa się w zakresie 0…90° i jest realizowany przez siłownik obrotowy.
• Kanał regulacyjny A–AB: charakterystyka stałoprocentowa (równoprocentowa) w zakresie 0…100% skoku, ngl = 3,9 wg VDI / VDE 2173 – umożliwia stabilną regulację przy szerokim zakresie obciążeń.
• Obejście B–AB: charakterystyka liniowa, przy czym kvs obejścia > 70% wartości kvs A–AB.
• Położenie fabryczne: kanał A–AB całkowicie otwarty, A–AB = 100%, obejście B–AB zamknięte, B–AB = 0%.
• Po obrocie kuli o 90° (zgodnie z ruchem wskazówek zegara): kanał A–AB zamknięty, A–AB = 0%, obejście B–AB całkowicie otwarte, B–AB = 100%.
• Płynna regulacja w zakresie 0…90° umożliwia dowolne pośrednie ustawienie proporcji przepływu między portami A i B względem portu AB.

Kawitacja i cicha praca

• Kawitacja przyspiesza zużycie kuli i gniazda zaworu oraz powoduje hałas.
• Aby jej uniknąć, należy:
  • nie przekraczać dopuszczalnej różnicy ciśnienia Δpmax dla danej kombinacji zawór–siłownik (wg wykresu przepływu i tabeli „Urządzenia współpracujące”),
  • zapewnić odpowiednie ciśnienia statyczne przed i za zaworem (p1, p3) zgodnie z wykresem w dokumentacji.
• Przy wymaganej cichej pracy zalecana maksymalna różnica ciśnienia na zaworze wynosi 200 kPa.
• Dla obiegów wody gorącej przy wysokich temperaturach (np. 120 °C) dopuszczalna Δpmax może być znacznie niższa – dla p1 = 500 kPa i 120 °C z wykresu wynika Δpmax = 200 kPa dla prawie zamkniętego zaworu.
• Dla obiegów wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem (np. dodatkowy zawór dławiący), a maksymalną różnicę ciśnienia na zaworze przyjąć zgodnie z krzywą dla 80 °C na wykresie kawitacji.

Warunki pracy i bezpieczeństwo

• Ciśnienie robocze zaworu jest określone wg ISO 7005 w funkcji temperatury czynnika (patrz wykres ciśnienie/temperatura w dokumentacji).
• Zawór jest przeznaczony do pracy z płynami z grupy 2 zgodnie z dyrektywą urządzeń ciśnieniowych PED 2014/68/EU i jest klasyfikowany jako osprzęt ciśnieniowy bez oznakowania CE (ogólnie uznana praktyka inżynierska zgodnie z art. 3 ust. 3).
• Podczas prac serwisowych przy zaworze i siłowniku należy:
  • wyłączyć pompę i odłączyć napięcie zasilające,
  • zamknąć zawory odcinające i spuścić ciśnienie z instalacji,
  • odczekać do całkowitego ostygnięcia instalacji,
  • w razie potrzeby odłączyć przewody elektryczne od siłownika,
  • przed ponownym uruchomieniem upewnić się, że siłownik jest prawidłowo zamontowany na zaworze.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.

Wyposażenie dodatkowe i współpraca z siłownikami

Zawór kulowy VBI61.32-16 jest napędzany przez zewnętrzny elektromechaniczny siłownik obrotowy (nie wchodzi w skład dostawy).

• Kompatybilne siłowniki obrotowe (montaż bezpośredni):
  • GQD..9A, GMA..9E – siłowniki ze sprężyną powrotną,
  • GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E – siłowniki bez sprężyny powrotnej, w tym wersje z komunikacją Modbus RTU.
• Zestawy montażowe i siłowniki do przepustnic powietrza (dla aplikacji wymagających dodatkowych funkcji, np. przełączników pomocniczych lub potencjometrów):
  • GMA..1E (ze sprężyną powrotną) + zestaw montażowy ASK77.2 – opcje: potencjometr, przełącznik pomocniczy,
  • GLB..1E (bez sprężyny powrotnej) + ASK77.3 – opcje: potencjometr, przełącznik pomocniczy,
  • GQD..1A (ze sprężyną powrotną) lub GSD..1A (bez sprężyny powrotnej) + ASK77.5 – opcja: przełącznik pomocniczy.
• Adapter termiczny ALJ100 (S55846-Z115) – dodatkowy adapter do zaworów kulowych stosowany w miejscach narażonych na kondensację w celu ochrony siłownika; przy czynnikach o temperaturze ≤ 0 °C wałek adaptera należy nasmarować smarem silikonowym.
• Ważne ograniczenia bezpieczeństwa:
  • Nie stosować adaptera ALJ100 w połączeniu z siłownikami GMA na napięcie 230 V AC.
  • Nie stosować adaptera ALJ100 z siłownikami GMA z przełącznikami pomocniczymi na napięcie 230 V AC w połączeniu z zestawem ASK77.2 – grozi to niebezpiecznym porażeniem prądem w przypadku nieprawidłowego użycia.
• Dobór siłownika (rodzaj, moment obrotowy, dopuszczalna Δpmax, zakres temperatur czynnika) należy wykonać zgodnie z tabelą „Urządzenia współpracujące” oraz kartami katalogowymi odpowiednich siłowników.

Dane techniczne

• Model: VBI61.32-16
• Typ zaworu: trójdrogowy zawór kulowy regulacyjny / odcinający
• Średnica nominalna DN: 32
• Współczynnik kvs: 16 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Zakres regulacji (Sv): > 500
• Kąt obrotu: 90°
• Charakterystyka przepływu kanału A–AB: stałoprocentowa, ngl = 3,9 wg VDI / VDE 2173
• Charakterystyka przepływu obejścia B–AB: liniowa, kvs(B–AB) > 0,7 · kvs(A–AB)
• Stopień nieszczelności kanału A–AB: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia B–AB: < 1% przepływu
• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w zależności od temperatury czynnika (patrz wykres ciśnienie/temperatura)
• Temperatura czynnika: -10…120 °C
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Materiały:
  • korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N,
  • kula: mosiądz DZR CW602N, chromowana, polerowana,
  • trzpień: mosiądz DZR CW602N,
  • dławica uszczelniająca: pierścienie EPDM (O-ring).
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1¼ wg ISO 7-1
• Wymiary geometryczne zaworu:
  • B: 48 mm
  • C: 52,6 mm
  • C1: 76,5 mm
  • D: 42 mm
  • L1: 49,5 mm
  • L2: 99 mm
  • H1: 34,3 mm (od osi rurociągu do punktu zamocowania siłownika)
  • H2: 44,3 mm
• Masa zaworu: ok. 0,95 kg
• Zgodność i certyfikaty:
  • Dyrektywa urządzeń ciśnieniowych PED 2014/68/EU, osprzęt ciśnieniowy dla płynów z grupy 2 (bez oznakowania CE – ogólnie uznana praktyka inżynierska wg art. 3 ust. 3),
  • euroazjatycka zgodność EAC,
  • deklaracja środowiskowa produktu (EPD) dostępna u producenta.

Montaż i wskazówki eksploatacyjne

• Zawór kulowy VBI61.32-16 jest dostarczany z instrukcją montażu; siłownik obrotowy i ewentualne zestawy montażowe są dostarczane oddzielnie i nie są fabrycznie zmontowane z zaworem.
• Pozycja montażu: zgodnie z rysunkami w instrukcji; należy zapewnić wystarczającą przestrzeń (wysokość H) dla montażu siłownika, podłączeń i serwisu.
• Połączenia hydrauliczne:
  • stosować śrubunki rurowe zgodne z ISO 7-1 (zawór kulowy – gwint wewnętrzny „Rp”, rurociąg – gwint zewnętrzny „R”),
  • nie używać nadmiernej ilości pakuł lub taśmy PTFE,
  • nie dokręcać gwintu rurowego „do oporu”,
  • przy dokręcaniu/odkręcaniu rury stosować klucz kontrujący na korpusie zaworu przy odpowiednim króćcu, aby nie przenosić momentu na korpus zaworu.
• Kierunek przepływu: upewnić się, że zawór jest zamontowany zgodnie z symbolem kierunku przepływu i oznaczeniami portów A, B, AB umieszczonymi na korpusie.
• W miejscach narażonych na kondensację stosować adapter termiczny ALJ100 w celu ochrony siłownika.
• Zawory kulowe VBI61.. nie wymagają konserwacji; zgodnie z zaleceniami producenta należy jednak okresowo kontrolować stan instalacji i czystość medium.
• Produkt nie może być utylizowany jako odpad komunalny – sposób demontażu i utylizacji należy dobrać zgodnie z lokalnymi przepisami oraz zaleceniami producenta.
• Gwarancja: dane techniczne i parametry pracy obowiązują wyłącznie przy stosowaniu zaworu z siłownikami i osprzętem firmy Siemens wymienionymi w sekcji „Urządzenia współpracujące”; użycie produktów innych producentów może skutkować utratą gwarancji.

Podsumowanie

Siemens VBI61.32-16 to kompaktowy, trójdrogowy zawór kulowy regulacyjny DN 32 o współczynniku kvs = 16 m³/h, zaprojektowany do wymagających instalacji HVAC w klasie ciśnienia PN 40. Korpus z mosiądzu DZR CW602N, wysokiej klasy uszczelnienia EPDM, stałoprocentowa charakterystyka kanału A–AB, liniowe obejście B–AB oraz bezobsługowa konstrukcja w połączeniu z szeroką gamą kompatybilnych siłowników obrotowych czynią z niego trwałe i precyzyjne rozwiązanie do regulacji przepływu w wodnych obiegach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym zgodnym z PED 2014/68/EU, grupa płynów 2. Dla tego typu wyrobu dokumentacja wskazuje brak oznakowania CE zgodnie z art. 3 ust. 3 dyrektywy PED (ogólnie uznana praktyka inżynierska).
• Posiada zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Zawór kulowy regulacyjny trójdrogowy VBI61.32-16 jest przeznaczony wyłącznie do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w obiegach zamkniętych.
• Montaż, uruchomienie i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Podczas prac serwisowych przy zaworze lub współpracującym siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem siłownik obrotowy musi być prawidłowo zamontowany na zaworze.
• Produkt jest elementem instalacji ciśnieniowej PN40. Nie przekraczać dopuszczalnych parametrów ciśnienia, temperatury i różnicy ciśnień określonych w dokumentacji producenta.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Temperatura czynnika: od -10 °C do 120 °C.
• Nie stosować z czynnikami opartymi na mrówczanie potasu. Dokumentacja wskazuje ryzyko wycieków przy trzpieniu.
• Aby ograniczyć zużycie zaworu i hałas, należy zapewnić pracę bez kawitacji oraz nie przekraczać dopuszczalnej różnicy ciśnień. W obiegach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażu oraz zgodnie z oznaczonym kierunkiem przepływu na korpusie.
• Połączenia hydrauliczne wykonywać zgodnie z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE i nie dokręcać gwintu rurowego do samego końca.
• Podczas dokręcania lub odkręcania połączeń używać klucza kontrującego na króćcu zaworu, aby nie dopuścić do uszkodzenia korpusu i nieszczelności.
• Produkt nie wymaga konserwacji, jednak wszelkie prace kontrolne i serwisowe należy wykonywać po bezpiecznym odcięciu instalacji od ciśnienia i temperatury roboczej.
