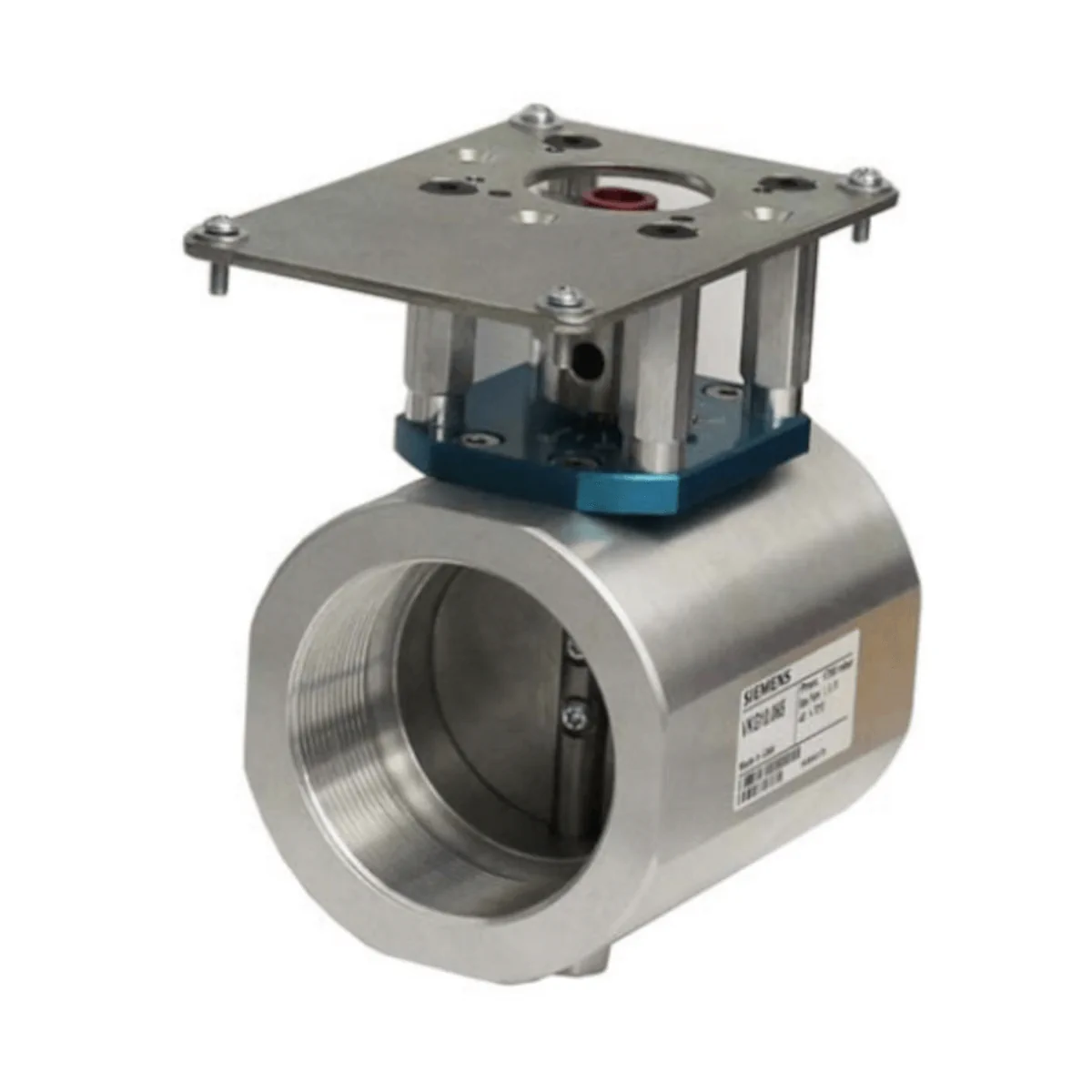

VKG10.032ER Klapa do gazu i powietrza, maks. 70°C, kąt obrotu 90°, przyłącza gwintowane, dostarczane z płytą montażową do siłowników SQM33.., SQM40.. i SQM45.., DN32

VKG10.032ER to przepustnica gazowa (gas damper) Siemens do instalacji spalania, przeznaczona do regulacji przepływu gazu lub powietrza przy podwyższonych wymaganiach (m.in. duży zakres modulacji, niski przepływ startowy oraz wysoka liczba cykli przestawień). Wersja DN32 / 1¼” pracuje w zakresie obrotu 0…90° i jest przygotowana do montażu z odpowiednimi siłownikami (m.in. SQN7, SQM33, SQM4, SQM5) dzięki wstępnie zamontowanej płycie montażowej oraz sprzęgłu.

Najważniejsze cechy

• Producent: Siemens
• Model: VKG10.032ER
• Nr artykułu: S55592-G301-A100
• Typ: przepustnica (damper) do regulacji przepływu gazu lub powietrza w instalacjach spalania
• Przyłącze: gwint Rp, rozmiar rury: 1¼”
• Wielkość korpusu: DN32
• Nominalny rozmiar wbudowanej przepustnicy: 32 mm
• Kąt obrotu: 90°
• Położenie zamknięte / otwarte (tolerancja): 0° ±2° / 90° ±2°
• Maks. ciśnienie robocze: 170 kPa
• Liczba cykli przestawień: 500 000 (OPEN/CLOSED)
• Media: gaz ziemny i powietrze (rodziny gazów I…III), maks. 0,1% H₂S
• Konstrukcja: korpus z przepustnicą, wstępnie zamontowane sprzęgło i płyta montażowa
• Materiał: bez metali nieżelaznych
• Obsługa serwisowa: nie wymaga konserwacji

Zastosowanie

Siemens VKG10.032ER służy jako element regulacyjny przepływu gazu lub powietrza w instalacjach spalania. Przewidziana jest do zastosowań wymagających m.in.:

• wzrostu strumienia objętości w funkcji kąta obrotu w zakresie 0…90°,
• niskiego przepływu startowego,
• wysokiej trwałości przy dużej liczbie cykli pracy.

Kompatybilne siłowniki (do zamówienia osobno)

• SQN7x.xxxxx1 (płyta montażowa wstępnie zamontowana; tuleja redukcyjna pozostaje)
• SQM33 (płyta montażowa wstępnie zamontowana; tuleję redukcyjną należy usunąć)
• SQM40.xx5xxxx (płyta montażowa wstępnie zamontowana; tuleję redukcyjną należy usunąć)
• SQM45.295A9 (płyta montażowa wstępnie zamontowana; tuleję redukcyjną należy usunąć)
• SQM50 z wałkiem AGA58.5 (wymagana płyta montażowa ASK33.3; tuleję redukcyjną należy usunąć)

Montaż i uruchomienie

• Montaż przepustnicy, siłownika oraz (jeśli dotyczy) płyty ASK33.3 może zostać wykonany na miejscu bez specjalnych narzędzi.
• Należy zapewnić zgodność położenia 0° przepustnicy VKG z położeniem 0° siłownika.
• Po prawidłowym ustawieniu siłownika względem płyty montażowej należy najpierw dokręcić siłownik, a następnie sprzęgło.
• Uruchomienie jest dopuszczalne wyłącznie przy prawidłowo zamontowanej płycie montażowej i siłowniku.
• Po instalacji w ciągu gazowym należy sprawdzić szczelność.
• W przypadku przekroczenia dopuszczalnego ciśnienia roboczego należy zastosować regulator ciśnienia.

Parametry przepływu (dla powietrza, Δp = 1 kPa)

• 0°: 0,5 m³/h
• 10°: 2,7 m³/h
• 20°: 7,5 m³/h
• 30°: 15,9 m³/h
• 40°: 30,4 m³/h
• 50°: 49,8 m³/h
• 60°: 74,7 m³/h
• 70°: 107,5 m³/h
• 80°: 148,7 m³/h
• 90°: 183,1 m³/h

Wartości kv

• kv przy 0°: 0,5
• kv przy 90°: 64,5

Dane techniczne

• Media: gaz ziemny i powietrze; rodziny gazów I…III; maks. 0,1% H₂S
• Maks. ciśnienie robocze: 170 kPa
• Kąt obrotu: 90°
• Gwint: Rp
• Warunki pracy (otoczenie): -40…70 °C, wilgotność < 85% r.h.
• Warunki transportu: -20…60 °C, wilgotność < 85% r.h.
• Warunki składowania: -20…60 °C, wilgotność < 85% r.h.
• Uwagi środowiskowe: niedopuszczalne jest oblodzenie oraz wnikanie wody
• Trwałość: 500 000 cykli OPEN/CLOSED

Wymiary i masa (VKG10.032ER)

• A: 39 mm
• B: 31 mm
• C: 62 mm
• D: 83 mm
• Masa: 1,11 kg

Podsumowanie

Siemens VKG10.032ER to wytrzymała przepustnica do precyzyjnej modulacji przepływu gazu ziemnego lub powietrza w aplikacjach spalania. Przyłącze Rp (1¼”, DN32), zakres obrotu 0…90°, wysoka trwałość (500 000 cykli) oraz wstępnie zamontowana płyta montażowa i sprzęgło ułatwiają integrację z odpowiednimi siłownikami w rozwiązaniach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE – zgodność z rozporządzeniem UE w sprawie urządzeń spalających paliwa gazowe (GAR) (UE) 2016/426.
• Zgodność potwierdzona na podstawie norm DIN EN 161 oraz DIN EN 13611.
• Produkt posiada zgodność EAC (Eurasian Conformity).
• Przeznaczony do stosowania wyłącznie jako przepustnica gazu lub powietrza w instalacjach spalania, zgodnie z dokumentacją producenta.
• Model VKG10.032ER jest przeznaczony do stosowania z gazami z rodzin I…III oraz z powietrzem; maksymalna dopuszczalna zawartość H2S wynosi 0,1%.
• Produkt może być używany wyłącznie w połączeniu z kompatybilnymi siłownikami wskazanymi przez producenta: SQM33, SQM40.xx5xxx, SQM45.295A9, SQM50 z AGA58.5 lub SQN7x.xxxxx1.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel oraz zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Zabronione są jakiekolwiek ingerencje, modyfikacje i przeróbki produktu.
• Nie uruchamiać produktu po upadku lub wstrząsie, nawet jeśli nie widać zewnętrznych uszkodzeń; mogło dojść do pogorszenia funkcji regulacyjnych.
• Należy bezwzględnie przestrzegać maksymalnego dopuszczalnego ciśnienia wejściowego / roboczego: 170 kPa. W przypadku przekroczenia dopuszczalnego ciśnienia gazu należy zastosować regulator ciśnienia.
• Przed uruchomieniem należy upewnić się, że płyta montażowa oraz współpracujący siłownik są zamontowane prawidłowo.
• Pozycja 0° siłownika musi odpowiadać pozycji 0° przepustnicy VKG10.032ER (pozycja zamknięta dostarczana fabrycznie).
• Po ustawieniu siłownika względem płyty montażowej należy najpierw dokręcić siłownik, a następnie sprzęgło.
• Przy stosowaniu siłowników SQM33, SQM40, SQM45 lub SQM50 z AGA58.5 zamiast SQN7 należy usunąć czerwoną tuleję redukcyjną.
• W przypadku siłownika SQM50 z AGA58.5 należy zastąpić fabrycznie zamontowaną płytę montażową płytą ASK33.3.
• Po montażu w ciągu gazowym należy sprawdzić szczelność instalacji.
• Produkt nie wymaga konserwacji, jednak ponowne uruchomienie jest dopuszczalne wyłącznie po potwierdzeniu prawidłowego zamocowania płyty montażowej, sprzęgła stałego i siłownika.
• Dopuszczalny zakres temperatury podczas pracy wynosi od -40°C do +70°C. Dopuszczalna wilgotność względna: poniżej 85%.
• Niedopuszczalne jest oblodzenie oraz wnikanie wody do produktu.
• Produkt należy przechowywać i transportować zgodnie z warunkami środowiskowymi określonymi przez producenta; podczas składowania i transportu wilgotność względna nie może przekraczać 85%.
• Produkt przeznaczony jest dla producentów OEM i specjalistów branży grzewczej; nie jest przeznaczony do użytkowania niezgodnego z opisanym zastosowaniem.
• Nie wyrzucać z odpadami komunalnymi. Przed utylizacją produkt należy zdemontować i posegregować według materiałów, zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera elektroniki.
