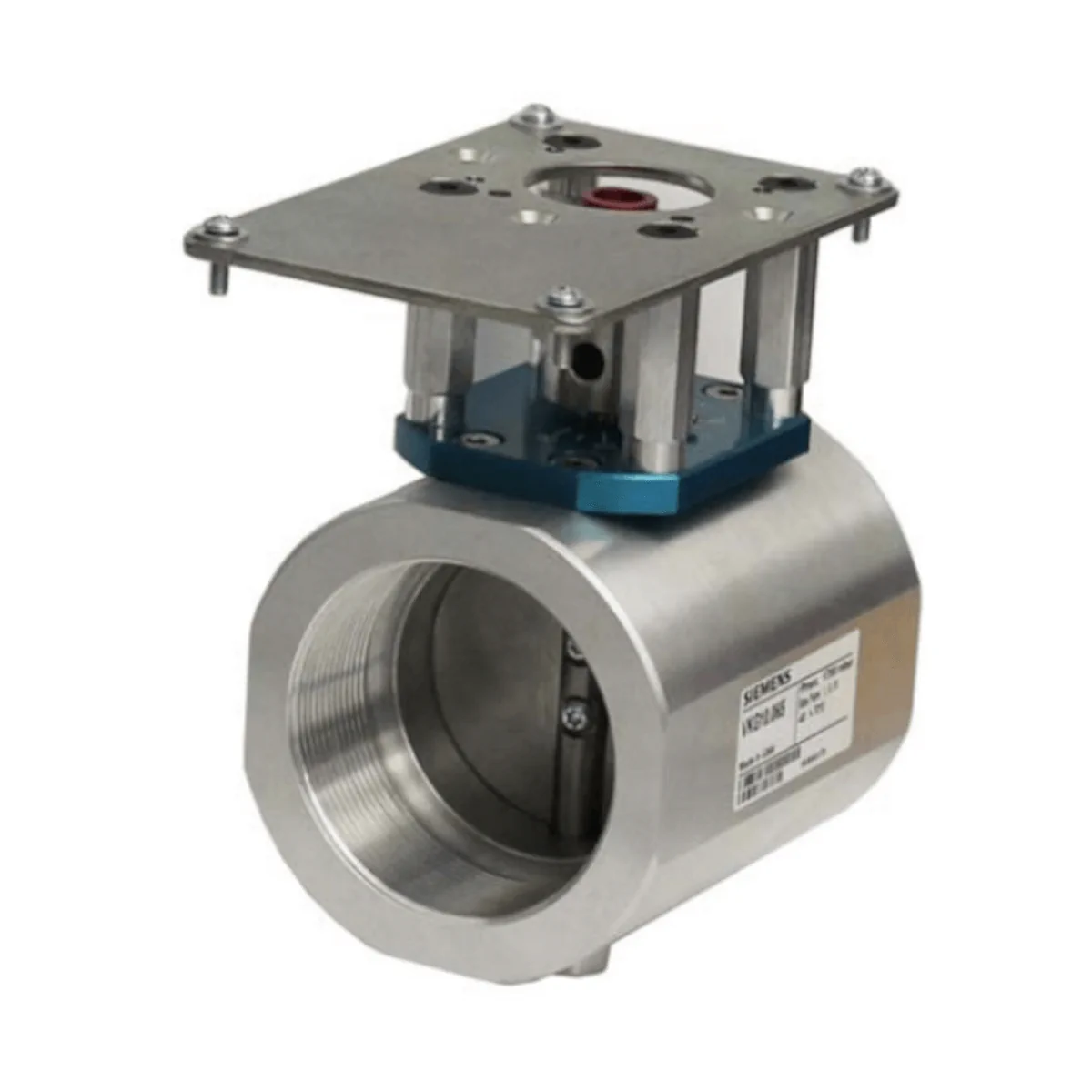

VKG10.065ER Klapa do gazu i powietrza, maks. 70°C, kąt obrotu 90°, przyłącza gwintowane, dostarczane z płytą montażową do siłowników SQM33.., SQM40.. i SQM45.., DN65

VKG10.065ER to przepustnica gazowa (gas damper) Siemens przeznaczona do połączeń gwintowanych Rp, stosowana w instalacjach spalania jako element regulacji przepływu gazu lub powietrza. Model ten oferuje kąt obrotu 90° i został zaprojektowany pod wymagające aplikacje, m.in. z niskim przepływem startowym oraz dużą liczbą cykli przesterowań. Przepustnica dostarczana jest jako zespół z premontowaną płytą montażową oraz sprzęgłem.

Najważniejsze cechy

• Producent: Siemens (Smart Infrastructure)
• Model: VKG10.065ER
• Typ: przepustnica gazowa / przepustnica powietrza do instalacji spalania
• Przyłącze: gwint Rp
• Wielkość przyłącza rurowego: 2½"
• Wielkość korpusu: DN65
• Nominalny rozmiar wbudowanej przepustnicy: 65 mm
• Kąt obrotu: 90°
• Pozycja zamknięta (do ponownego otwarcia): 0° ±2°
• Pozycja otwarta (do ponownego zamknięcia): 90° ±2°
• Duży zakres modulacji w zakresie 0…90°
• Wysoka trwałość: 500 000 cykli OTWÓRZ/ZAMKNIJ
• Premontowana płyta montażowa oraz sprzęgło

Zastosowanie

VKG10.065ER jest przeznaczona do zastosowań w urządzeniach i instalacjach spalania jako element regulacyjny przepływu gazu lub powietrza, szczególnie tam, gdzie wymagane są:

• wzrost przepływu objętościowego wraz z kątem obrotu 0…90°,
• niski przepływ startowy,
• wysoka liczba cykli przesterowań.

Media i dopuszczalne warunki pracy

• Rodzaje gazu: rodziny gazów I…III oraz powietrze
• Dopuszczalna zawartość H2S: maks. 0,1%
• Maks. ciśnienie robocze: 170 kPa
• Uwaga eksploatacyjna: tworzenie lodu oraz wnikanie wody są niedopuszczalne

Współpraca z siłownikami

Przepustnica VKG10.065ER jest przeznaczona do pracy w połączeniu z następującymi siłownikami:

• SQN7x.xxxxx1 (płyta montażowa: premontowana, tuleja redukcyjna: zachować)
• SQM33 (płyta montażowa: premontowana, tuleja redukcyjna: usunąć)
• SQM40.xx5xxx (płyta montażowa: premontowana, tuleja redukcyjna: usunąć)
• SQM45.295A9 (płyta montażowa: premontowana, tuleja redukcyjna: usunąć)
• SQM50 z AGA58.5 (wymagana płyta montażowa ASK33.3, tuleja redukcyjna: usunąć)

Montaż i uruchomienie

• Montaż przepustnicy, siłownika oraz (opcjonalnie) płyty ASK33.3 można wykonać na miejscu; nie są wymagane specjalne narzędzia.
• Należy zapewnić zgodność pozycji 0° przepustnicy VKG z pozycją 0° siłownika.
• Po prawidłowym ustawieniu siłownika względem płyty montażowej należy najpierw dokręcić siłownik, a następnie sprzęgło.
• Uruchomienie jest dozwolone wyłącznie przy prawidłowo zamontowanej płycie i siłowniku.
• Pozycja 0° siłownika SQx odpowiada pozycji 0° przepustnicy VKG (pozycja zamknięta) w stanie dostawy.

Charakterystyka przepływu (dla powietrza, Δp = 1 kPa)

• 0°: 1,9 m³/h
• 10°: 9,3 m³/h
• 20°: 25,5 m³/h
• 30°: 54,2 m³/h
• 40°: 103,4 m³/h
• 50°: 169,4 m³/h
• 60°: 254,1 m³/h
• 70°: 365,5 m³/h
• 80°: 505,6 m³/h
• 90°: 622,7 m³/h

Wartości kv

• kv (0°): 0,7
• kv (90°): 219,3

Dane techniczne

• Ciśnienie robocze: maks. 170 kPa
• Kąt obrotu: 90°
• Liczba cykli przesterowań: 500 000 (OTWÓRZ/ZAMKNIJ)
• Gwint przyłączeniowy: Rp
• Materiał: brak metali nieżelaznych
• Warunki magazynowania: -20…60°C, wilgotność <85% r.h.
• Warunki transportu: -20…60°C, wilgotność <85% r.h.
• Warunki pracy: -40…70°C, wilgotność <85% r.h.

Wymiary i masa (VKG10.065ER)

• A: 55 mm
• B: 47 mm
• C: 95 mm
• D: 111 mm
• Masa: 1,83 kg

Identyfikacja produktu

• Typ: VKG10.065ER
• Numer artykułu: S55592-G304-A100

Podsumowanie

Siemens VKG10.065ER to przepustnica gazowa/powietrza DN65 (2½") do połączeń Rp, przeznaczona do wymagających aplikacji spalania z modulacją w zakresie 0…90°. Premontowana płyta montażowa i sprzęgło ułatwiają integrację z dedykowanymi siłownikami (m.in. SQN7, SQM33, SQM40, SQM45, SQM50 z AGA58.5), a trwałość na poziomie 500 000 cykli wspiera niezawodną pracę w układach regulacji przepływu gazu lub powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE – zgodność z Gas Appliances Regulation (UE) 2016/426.
• Zgodność potwierdzona na podstawie norm DIN EN 161 oraz DIN EN 13611.
• Produkt przeznaczony do stosowania w instalacjach spalania jako element regulacji przepływu gazu lub powietrza.
• Model VKG10.065ER jest przeznaczony do pracy z gazami z rodzin I…III oraz z powietrzem; maksymalna dopuszczalna zawartość H2S wynosi 0,1%.
• Produkt może być używany wyłącznie zgodnie z zastosowaniem opisanym przez producenta. Użycie niezgodne z przeznaczeniem może spowodować obrażenia osób lub szkody materialne.
• Produkt przeznaczony wyłącznie dla OEM / instalatorów systemów grzewczych i powinien być montowany, instalowany, uruchamiany oraz serwisowany wyłącznie przez wykwalifikowany personel.
• Wszelkie ingerencje, modyfikacje i zmiany konstrukcyjne są zabronione.
• Nie uruchamiać produktu po upadku lub uderzeniu, nawet jeśli nie są widoczne zewnętrzne uszkodzenia, ponieważ mogło dojść do pogorszenia funkcji regulacyjnych.
• Produkt może pracować wyłącznie w połączeniu z kompatybilnymi siłownikami wskazanymi przez producenta dla modelu VKG10.065ER: SQM33, SQM40.xx5xxx, SQM45.295A9, SQM50 z AGA58.5 lub SQN7x.xxxxx1.
• Przy stosowaniu siłownika SQM50 z AGA58.5 należy użyć płyty montażowej ASK33.3; elementy należy dobierać zgodnie z dokumentacją producenta.
• Należy bezwzględnie przestrzegać maksymalnego dopuszczalnego ciśnienia roboczego / ciśnienia wlotowego: 170 kPa. W przypadku jego przekroczenia należy zastosować regulator ciśnienia.
• Montaż należy wykonywać zgodnie z odpowiednimi krajowymi przepisami bezpieczeństwa.
• Podczas montażu pozycja 0° przepustnicy VKG10.065ER musi odpowiadać pozycji 0° siłownika. Nieprawidłowe ustawienie może spowodować niewłaściwą pracę urządzenia.
• Uruchomienie jest dozwolone wyłącznie po prawidłowym zamontowaniu płyty montażowej i współpracującego siłownika.
• Po montażu w ciągu gazowym należy sprawdzić szczelność instalacji.
• Po ponownym montażu lub serwisie produkt może zostać ponownie uruchomiony wyłącznie wtedy, gdy płyta montażowa, sprzęgło mocujące oraz siłownik są prawidłowo zamontowane.
• Produkt nie wymaga konserwacji, jednak wszelkie czynności kontrolne i montażowe należy wykonywać zgodnie z dokumentacją producenta.
• Niedopuszczalne jest tworzenie się lodu oraz przedostawanie się wody do urządzenia.
• Dopuszczalne warunki pracy dla modelu VKG10.065ER: temperatura otoczenia od -40°C do +70°C, wilgotność względna poniżej 85%.
• Przed utylizacją produkt należy zdemontować i posegregować według materiałów. Utylizację prowadzić zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera elektroniki.
