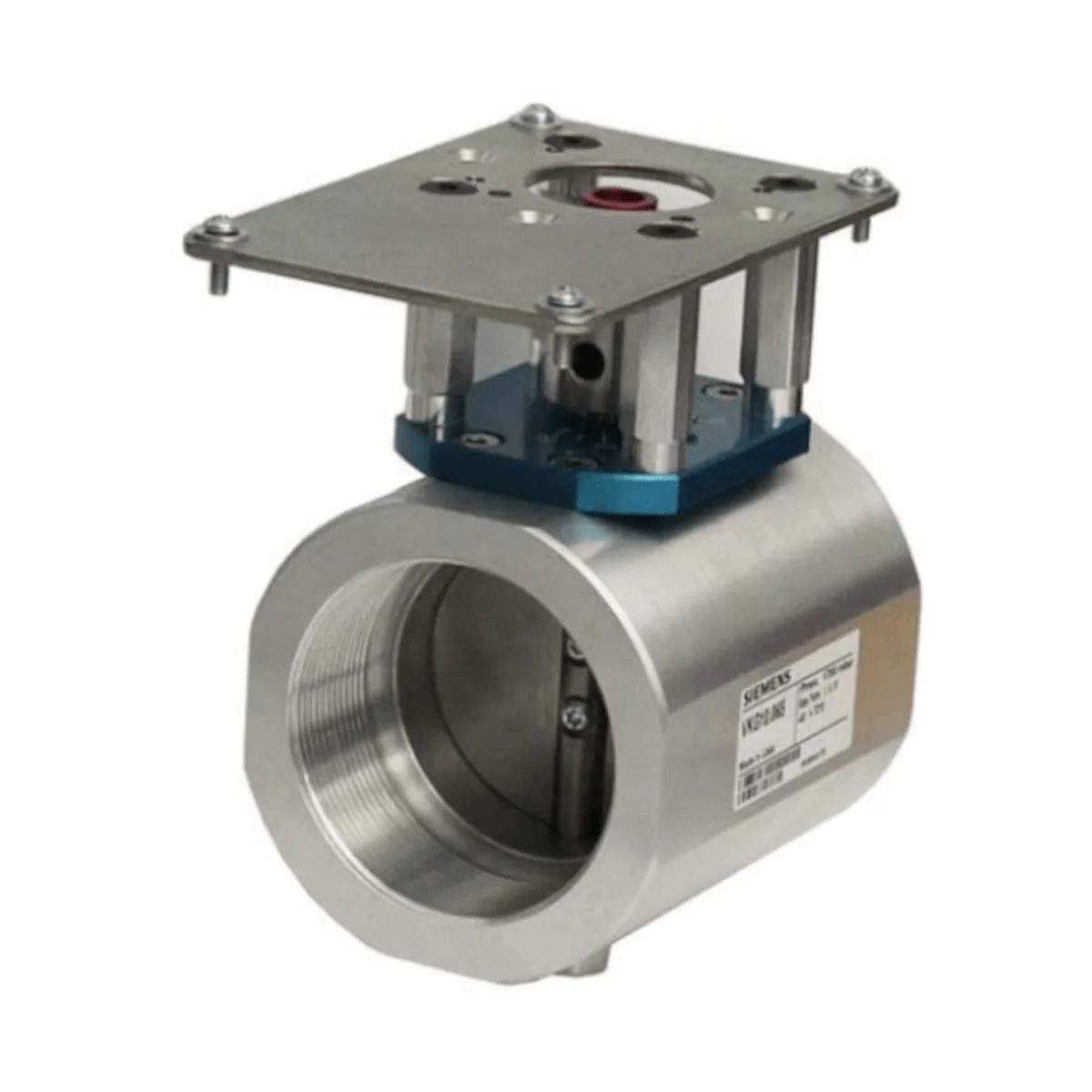

VKG20.065ER Klapa do gazu i powietrza, maks. 70°C, kąt obrotu 90°, przyłącza gwintowane, dostarczane z płytą montażową do siłowników SQM33.., SQM40.. i SQM45.., DN65

VKG20.065ER to przepustnica gazowa (gas damper) firmy Siemens, przeznaczona do połączeń gwintowanych Rp i pracy jako element regulacji przepływu gazu lub powietrza w instalacjach spalania. Model ten ma korpus DN65, wbudowaną przepustnicę o średnicy nominalnej 50 mm oraz przyłącze rurowe 2½". Zakres pracy oparty jest o obrót 0…90°, zapewniając szeroki zakres modulacji, niski przepływ początkowy i możliwość realizacji wysokiej liczby cykli przełączeń. Przepustnica jest przystosowana do współpracy z wybranymi siłownikami Siemens oraz posiada wstępnie zamontowaną płytę montażową i wstępnie zamontowane sprzęgło.

Najważniejsze cechy

• Producent: Siemens
• Model: VKG20.065ER
• Typ: przepustnica gazowa / przepustnica powietrza (element regulacyjny przepływu)
• Przyłącze: gwint Rp, rozmiar rury 2½"
• Wielkość korpusu: DN65
• Nominalny rozmiar wbudowanej przepustnicy: 50 mm (wersja o zredukowanej średnicy wewnętrznej)
• Kąt obrotu: 90°
• Medium: gaz (rodziny gazów I…III) oraz powietrze, maks. 0,1% H2S
• Maks. ciśnienie robocze: 170 kPa
• Trwałość: 500 000 cykli OPEN/CLOSED
• Konstrukcja: brak materiałów nieżelaznych (no nonferrous materials)
• Wykonanie montażowe: wstępnie zamontowana płyta montażowa i sprzęgło

Zastosowanie

VKG20.065ER jest przeznaczona do pracy w urządzeniach spalania jako element:

• regulacji przepływu gazu lub
• regulacji przepływu powietrza,

w aplikacjach o podwyższonych wymaganiach, takich jak:

• wzrost strumienia objętości w funkcji kąta obrotu 0…90°,
• niski przepływ początkowy,
• wysoka liczba cykli przesterowań.

Kompatybilne siłowniki i wymagania montażowe

Przepustnica VKG20.065ER może być stosowana wyłącznie z siłownikami wskazanymi dla serii VKG:

• SQM33 – płyta montażowa wstępnie zamontowana; tuleję redukcyjną usunąć
• SQM40.xx5xxx – płyta montażowa wstępnie zamontowana; tuleję redukcyjną usunąć
• SQM45.295A9 – płyta montażowa wstępnie zamontowana; tuleję redukcyjną usunąć
• SQM50 z wałkiem AGA58.5 – wymagana płyta ASK33.3 (zamawiana osobno); tuleję redukcyjną usunąć
• SQN7x.xxxxx1 – płyta montażowa wstępnie zamontowana; tuleję redukcyjną pozostawić

Przy zastosowaniu SQM50 z AGA58.5 należy zastąpić wstępnie zamontowaną płytę płytą ASK33.3.

Montaż i uruchomienie

• Montaż przepustnicy, siłownika oraz (jeśli wymagane) płyty ASK33.3 może być wykonany na miejscu; nie są wymagane specjalne narzędzia.
• Należy zapewnić zgodność położeń: 0° przepustnicy VKG musi odpowiadać 0° siłownika.
• Po ustawieniu siłownika względem płyty montażowej: najpierw dokręcić siłownik, a następnie sprzęgło.
• Uruchomienie jest dopuszczalne wyłącznie przy prawidłowo zamontowanej płycie i prawidłowo zamontowanym siłowniku.
• Na dostawie: 0° siłownika SQx odpowiada 0° przepustnicy VKG (pozycja zamknięta).

Dane techniczne

• Rodzaj mediów: gaz (rodziny I…III) oraz powietrze; maks. 0,1% H2S
• Maks. ciśnienie robocze: 170 kPa
• Kąt obrotu: 90°
• Pozycja zamknięta do ponownego otwarcia: 0° ±2°
• Pozycja otwarta do ponownego zamknięcia: 90° ±2°
• Liczba cykli: 500 000 OPEN/CLOSED
• Gwint przyłącza: Rp
• Materiały: brak materiałów nieżelaznych
• Wilgotność (składowanie / transport / praca): < 85% r.h.
• Temperatura składowania: -20…60°C
• Temperatura transportu: -20…60°C
• Temperatura pracy: -40…70°C
• Warunki środowiskowe (DIN EN 60721): składowanie 3-1 (klasa 1K3 / 1M2), transport 3-2 (klasa 2K3 / 2M2), praca 3-3 (klasa 3K3 / 3M2)

Uwaga eksploatacyjna: nie jest dopuszczalne powstawanie lodu ani wnikanie wody.

Charakterystyka przepływu (dla powietrza przy Δp = 1 kPa)

• Przepływ objętościowy przy 0°: 3,3 m³/h
• Przepływ objętościowy przy 30°: 41,5 m³/h
• Przepływ objętościowy przy 60°: 186,0 m³/h
• Przepływ objętościowy przy 90°: 415,1 m³/h
• Wartości kv: 0°: 0,7  |  90°: 146,2

Dla zachowania charakterystyki zaleca się dobrać odpowiednią różnicę ciśnień Δp_VKG; przy pełnym otwarciu (90°) Δp_VKG = 0,2…0,4 wartości ciśnienia wstępnego. Jeśli ciśnienie gazu przekracza maksymalne dopuszczalne ciśnienie robocze, należy je zredukować regulatorem ciśnienia.

Wymiary i masa

• Wymiary (VKG20.065ER): A = 55 mm, B = 47 mm, C = 95 mm, D = 111 mm
• Masa: 1,94 kg
• Wymiary montażowe z siłownikiem (E / F):
  • z SQM5: E = 134 mm, F = 353 mm
  • z SQM33: E = 161 mm, F = 282 mm
  • z SQM40 / SQM45: E = 187 mm, F = 315 mm
  • z SQN7: E = 152 mm, F = 282 mm

Serwis i utylizacja

• Konserwacja: przepustnica nie wymaga obsługi serwisowej.
• Po instalacji w ciągu gazowym należy wykonać kontrolę szczelności.
• Przed utylizacją przepustnicę należy zdemontować i rozdzielić na frakcje materiałowe; urządzenie nie zawiera elektroniki.

Normy i zgodność

• Dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Normy: DIN EN 161, DIN EN 13611
• Zgodność: EAC Conformity (Eurasian Conformity)

Podsumowanie

Siemens VKG20.065ER to przepustnica do gazu i powietrza z przyłączem Rp 2½", przeznaczona do aplikacji spalania wymagających stabilnej modulacji w zakresie 0…90° oraz wysokiej trwałości (500 000 cykli). Korpus DN65 z wbudowaną przepustnicą 50 mm, wstępnie zamontowana płyta i sprzęgło oraz możliwość współpracy z dedykowanymi siłownikami Siemens ułatwiają integrację z układami OEM i realizację precyzyjnej regulacji przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt objęty zgodnością z wymaganiami rozporządzenia dotyczącego urządzeń gazowych (UE) 2016/426. Zgodność potwierdzono na podstawie norm DIN EN 161 oraz DIN EN 13611.
• Posiada oznaczenie CE oraz zgodność EAC.
• Przepustnica gazu VKG20.065ER jest przeznaczona do stosowania w instalacjach spalania jako element regulacji przepływu gazu lub powietrza. Dopuszczone media: gaz ziemny, powietrze oraz gazy z rodzin I…III, maks. 0,1% H2S.
• Produkt przeznaczony wyłącznie dla producentów OEM / wykwalifikowanych instalatorów i personelu technicznego. Wszystkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Nie wolno dokonywać żadnych ingerencji, przeróbek ani zmian konstrukcyjnych produktu.
• Nie uruchamiać urządzenia po upadku lub uderzeniu, nawet jeśli nie widać zewnętrznych uszkodzeń. Może to pogorszyć funkcje regulacyjne i stwarzać zagrożenie dla ludzi lub mienia.
• Model VKG20.065ER może być używany wyłącznie w zastosowaniach opisanych przez producenta i tylko z kompatybilnymi siłownikami wskazanymi w dokumentacji: SQM33, SQM40.xx5xxx, SQM45.295A9, SQM50 z AGA58.5 lub SQN7x.xxxxx1.
• Przed uruchomieniem należy upewnić się, że płyta montażowa i współpracujący siłownik są zamontowane prawidłowo.
• Podczas montażu należy zachować zgodność położenia 0° przepustnicy VKG20.065ER z położeniem 0° siłownika. W dostawie pozycja 0° odpowiada pozycji zamkniętej.
• Należy bezwzględnie przestrzegać maksymalnego dopuszczalnego ciśnienia roboczego / wlotowego: 170 kPa. Jeśli ciśnienie gazu przekracza wartość dopuszczalną, należy zastosować regulator ciśnienia.
• Po zamontowaniu w ciągu gazowym należy sprawdzić szczelność instalacji.
• Produkt nie wymaga konserwacji, jednak ponowne uruchomienie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu płyty montażowej, sprzęgła i siłownika.
• Warunki pracy muszą być zgodne z dokumentacją producenta. Niedopuszczalne są: tworzenie się lodu oraz wnikanie wody do urządzenia.
• Dopuszczalne warunki pracy dla produktu: temperatura otoczenia podczas pracy od -40°C do +70°C, wilgotność poniżej 85% r.h.
• Przy składowaniu i transporcie należy chronić produkt przed wodą, oblodzeniem i nadmierną wilgotnością. Dopuszczalny zakres temperatur magazynowania i transportu: od -20°C do +60°C.
• Po zużyciu produkt należy zdemontować i posegregować według materiałów zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera elektroniki.
