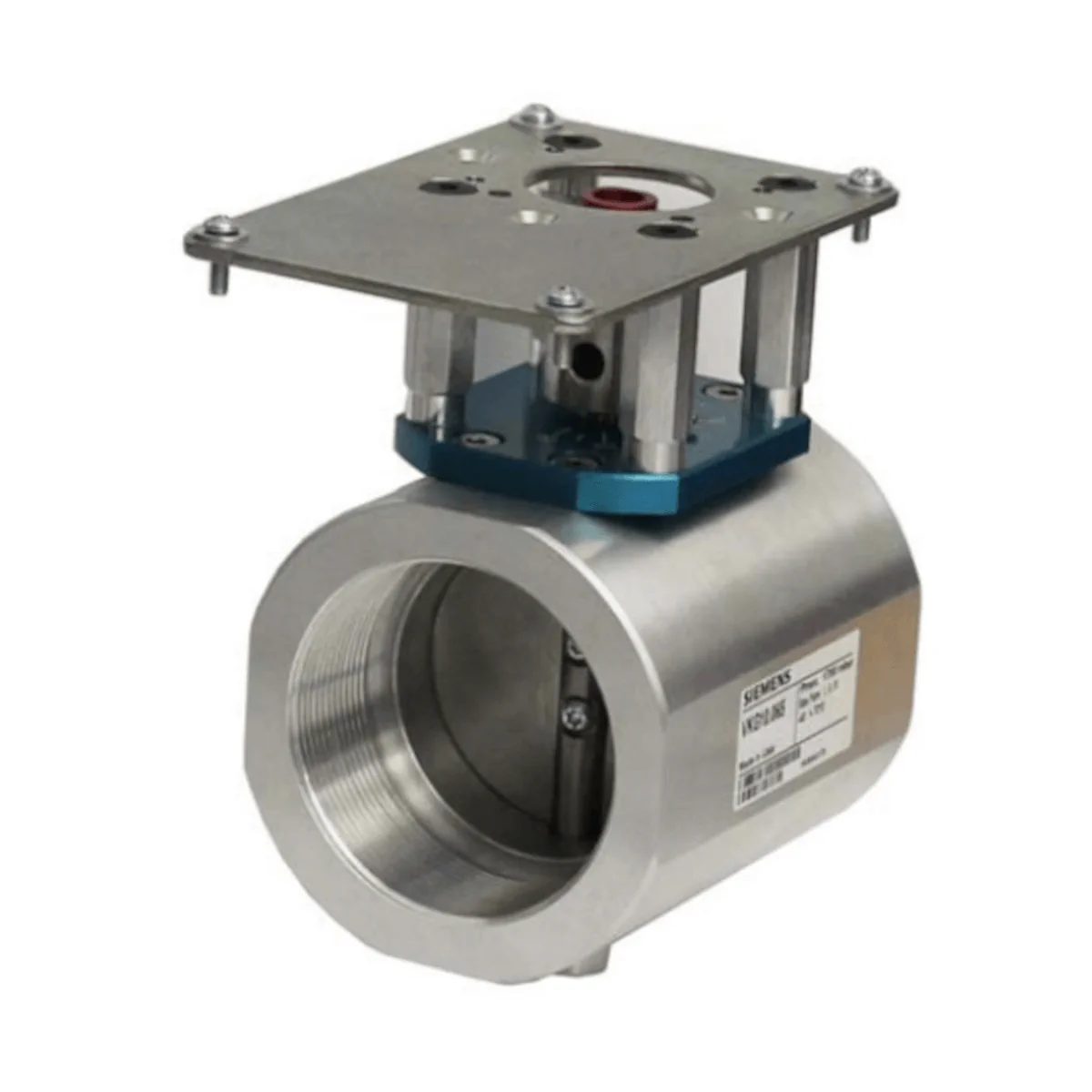

VKG20.040ER Klapa do gazu i powietrza, maks. 70°C, kąt obrotu 90°, przyłącza gwintowane, dostarczane z płytą montażową do siłowników SQM33.., SQM40.. i SQM45.., DN40

VKG20.040ER to przepustnica gazowa Siemens do instalacji spalania, przeznaczona do precyzyjnej regulacji przepływu gazu lub powietrza w zakresie obrotu 0…90°. Wersja VKG20 posiada zredukowaną średnicę wewnętrzną (mniejszą przepustnicę), co sprzyja uzyskaniu niskiego przepływu startowego oraz szerokiego zakresu modulacji. Model jest wykonany do połączeń gwintowanych Rp i współpracuje z dedykowanymi siłownikami serii SQx (dobieranymi osobno). Przepustnica dostarczana jest z fabrycznie zamontowaną płytą montażową i sprzęgłem.

Najważniejsze cechy

• Producent: Siemens
• Model (typ): VKG20.040ER
• Nr artykułu: S55592-G307-A100
• Rodzaj: przepustnica (element regulacyjny przepływu gazu/powietrza)
• Medium: rodziny gazów I…III oraz powietrze; max. 0,1% H2S
• Połączenie: gwint Rp, rozmiar rury 1½”
• Wielkość korpusu: DN40
• Średnica nominalna wbudowanej przepustnicy: 32 mm (zredukowana średnica wewnętrzna – seria VKG20)
• Kąt obrotu: 90°
• Maks. ciśnienie robocze: 170 kPa
• Trwałość: 500 000 cykli OTW./ZAMK.
• Płyta montażowa: zamontowana fabrycznie
• Materiał: brak metali nieżelaznych

Zastosowanie

VKG20.040ER jest przeznaczona do stosowania w urządzeniach i instalacjach spalania jako element regulacyjny przepływu gazu lub powietrza, szczególnie tam, gdzie wymagane są:

• wzrost przepływu w funkcji kąta obrotu 0…90°,
• niski przepływ startowy,
• wysoka liczba cykli przełączeń.

Produkt oraz dokumentacja są przeznaczone dla producentów OEM wykorzystujących VKG w swoich urządzeniach.

Kompatybilne siłowniki i akcesoria

Przepustnica może być stosowana wyłącznie z siłownikami wskazanymi dla VKG:

• SQN7x.xxxxx1 – płyta montażowa fabryczna, tuleja redukcyjna: pozostawić
• SQM33 – płyta montażowa fabryczna, tuleja redukcyjna: usunąć
• SQM40.xx5xxxx – płyta montażowa fabryczna, tuleja redukcyjna: usunąć
• SQM45.295A9 – płyta montażowa fabryczna, tuleja redukcyjna: usunąć
• SQM50 z AGA58.5 – wymagana płyta ASK33.3 (zamawiana osobno), tuleja redukcyjna: usunąć

• Płyta montażowa ASK33.3 (opcjonalnie): BPZ:ASK33.3
• Wałek AGA58.5 (dla SQM50): BPZ:AGA58.5, wałek typu D Ø 10 mm

Funkcje i działanie

• Zakres ruchu: obrót 0…90°
• Położenie zamknięcia (przed ponownym otwarciem): 0° ±2°
• Położenie otwarcia (przed ponownym zamknięciem): 90° ±2°
• Pozycja 0° siłownika SQx odpowiada 0° przepustnicy VKG (pozycja zamknięta) w stanie dostawy.

Charakterystyka przepływu (dla powietrza, Δp = 1 kPa)

Poniżej zestawienie przepływu objętościowego dla VKG20.040ER w funkcji kąta otwarcia przy różnicy ciśnień Δp = 1 kPa.

• k_v: 0°: 0,6 / 90°: 69,7

W doborze zaleca się przyjąć różnicę ciśnień na przepustnicy przy pełnym otwarciu (90°) na poziomie Δp_VKG = 0,2…0,4 ciśnienia wstępnego.

Przeliczenie powietrza na gaz ziemny: dla gazu ziemnego przyjęto współczynnik konwersji f = 1,28 (stosunek gęstości do powietrza 0,61). Odpowiedni przepływ powietrza: Q_L = Q_G / f.

Dane techniczne

• Maks. zawartość H2S: 0,1%
• Maks. ciśnienie robocze: 170 kPa
• Kąt obrotu: 90°
• Liczba cykli: 500 000 (OTW./ZAMK.)
• Gwint: Rp
• Warunki składowania: -20…60°C, wilgotność < 85% r.h. (DIN EN 60721-3-1, kl. 1K3 / 1M2)
• Warunki transportu: -20…60°C, wilgotność < 85% r.h. (DIN EN 60721-3-2, kl. 2K3 / 2M2)
• Warunki pracy: -40…70°C, wilgotność < 85% r.h. (DIN EN 60721-3-3, kl. 3K3 / 3M2)
• Uwaga eksploatacyjna: niedopuszczalne jest tworzenie się lodu oraz wnikanie wody

Wymiary i masa

• Wielkość nominalna: DN40
• Rozmiar rury: 1½”
• Wymiary (A/B/C/D): 41 / 33 / 67 / 83 mm
• Masa: 1,16 kg

Montaż, uruchomienie i serwis

• Montaż przepustnicy, siłownika oraz (jeśli dotyczy) płyty ASK33.3 można wykonać na miejscu; nie są wymagane specjalne narzędzia.
• Należy zapewnić zgodność pozycji 0° przepustnicy i 0° siłownika.
• Po ustawieniu siłownika względem płyty montażowej dokręca się najpierw siłownik, a następnie sprzęgło.
• Uruchomienie jest dopuszczalne wyłącznie przy prawidłowo zamontowanej płycie i siłowniku.
• Konserwacja: nie jest wymagana.
• Po montażu w ciągu gazowym należy wykonać kontrolę szczelności.
• Urządzenia nie wolno uruchamiać po upadku lub uderzeniu (nawet bez widocznych uszkodzeń zewnętrznych).

Normy i zgodność

• Rozporządzenie: Gas Appliances Regulation (EU) 2016/426
• Normy: DIN EN 161, DIN EN 13611
• Zgodność: EAC Conformity (Eurasian Conformity)

Podsumowanie

Siemens VKG20.040ER (DN40, Rp 1½”) to wytrzymała przepustnica do regulacji przepływu gazu lub powietrza w instalacjach spalania, z obrotem 0…90°, maks. ciśnieniem roboczym 170 kPa i trwałością 500 000 cykli. Zredukowana średnica wewnętrzna (seria VKG20), fabryczna płyta montażowa oraz kompatybilność z siłownikami SQx ułatwiają budowę układu regulacji o wysokich wymaganiach pracy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE – zgodność z rozporządzeniem Gas Appliances Regulation (UE) 2016/426.
• Zgodność z normami: DIN EN 161 oraz DIN EN 13611.
• Posiada oznaczenie EAC (Eurasian Conformity).
• Produkt objęty wymaganiami China RoHS.
• Przeznaczony wyłącznie do zastosowań opisanych przez producenta jako element regulacji przepływu gazu lub powietrza w instalacjach spalania. Stosowanie niezgodne z przeznaczeniem może powodować zagrożenie dla ludzi i mienia.
• Produkt przeznaczony dla producentów OEM / instalatorów techniki grzewczej. Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Wszelkie ingerencje, przeróbki i zmiany konstrukcyjne są zabronione.
• Nie uruchamiać produktu po upadku lub silnym uderzeniu, nawet jeśli nie są widoczne zewnętrzne uszkodzenia. Może to negatywnie wpływać na funkcje regulacyjne.
• Model VKG20.040ER może być używany wyłącznie w połączeniu z kompatybilnymi siłownikami wskazanymi przez producenta: SQM33, SQM40.xx5xxx, SQM45.295A9, SQM50 z AGA58.5 lub SQN7x.xxxxx1.
• Należy bezwzględnie przestrzegać maksymalnego dopuszczalnego ciśnienia roboczego / wlotowego: 170 kPa. Jeśli ciśnienie gazu przekracza tę wartość, należy zastosować regulator ciśnienia.
• Produkt nadaje się do gazów z rodzin I…III oraz do powietrza; maksymalna dopuszczalna zawartość H2S wynosi 0,1%.
• Montaż należy wykonywać zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Przed uruchomieniem należy upewnić się, że płyta montażowa oraz współpracujący siłownik są zamontowane prawidłowo.
• Pozycja 0° przepustnicy musi odpowiadać pozycji 0° siłownika. Nieprawidłowe ustawienie może spowodować nieprawidłową pracę układu.
• Przy stosowaniu siłowników SQM33, SQM4 lub SQM5 z AGA58.5 zamiast SQN7 należy usunąć czerwoną tuleję redukcyjną. Dla SQM5 wymagana jest płyta montażowa ASK33.3.
• Po instalacji w ciągu gazowym należy sprawdzić szczelność układu.
• Nie dopuszczać do oblodzenia produktu ani do wnikania wody do urządzenia.
• Warunki pracy: temperatura otoczenia od -40°C do +70°C, wilgotność poniżej 85% r.h.
• Produkt nie wymaga konserwacji, jednak ponowne uruchomienie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu płyty montażowej, sprzęgła i siłownika.
• Przed utylizacją produkt należy zdemontować i rozdzielić według materiałów. Utylizację prowadzić zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera elektroniki.
