VKG10.080ER Klapa do gazu i powietrza, maks. 70°C, kąt obrotu 90°, przyłącza gwintowane, dostarczane z płytą montażową do siłowników SQM33.., SQM40.. i SQM45.., DN80

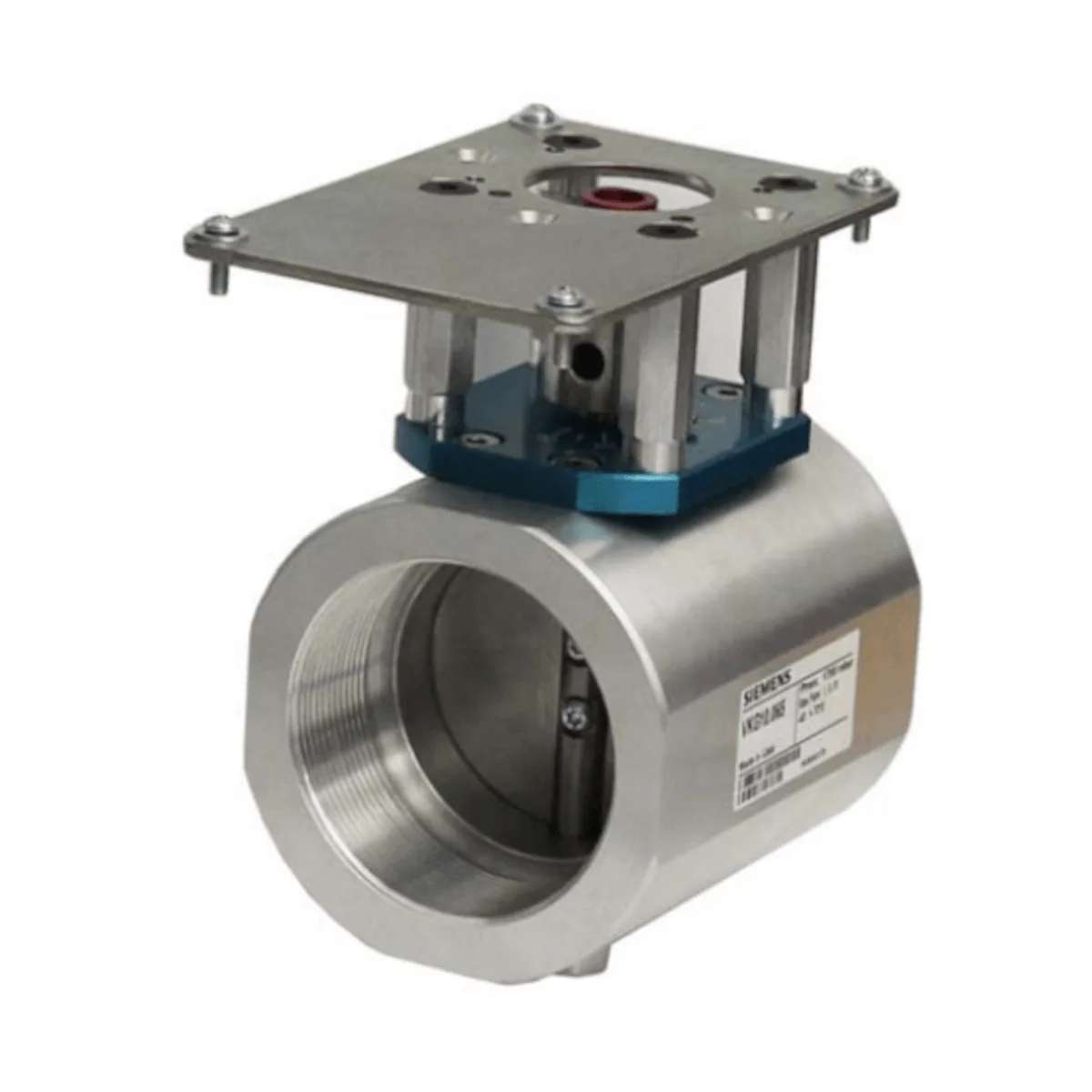

VKG10.080ER to przepustnica gazowa Siemens do instalacji spalania, przeznaczona do modulowanej regulacji przepływu gazu (rodziny gazów I…III) lub powietrza. Model został opracowany do połączeń gwintowanych Rp i oferuje kąt obrotu 90° oraz duży zakres modulacji – od niskich przepływów startowych po pełne otwarcie. Wersja VKG10.080ER posiada DN80, przepustnicę o średnicy nominalnej 80 mm oraz przyłącze rurowe 3". Obudowa jest dostarczana z wstępnie zmontowaną płytą montażową i sprzęgłem, do współpracy z dedykowanymi siłownikami SQN7 / SQM33 / SQM4 / SQM5.

Najważniejsze cechy

• Producent: Siemens
• Model: VKG10.080ER
• Typ: przepustnica (gas damper) do regulacji przepływu gazu lub powietrza
• Przyłącze: gwint Rp (połączenie gwintowane)
• Wielkość obudowy: DN80
• Nominalny rozmiar przepustnicy wbudowanej: 80 mm
• Rozmiar rury: 3"
• Kąt obrotu: 90°
• Pozycja zamknięta do ponownego otwarcia: 0° ±2°
• Pozycja otwarta do ponownego zamknięcia: 90° ±2°
• Medium: gaz (rodziny I…III) i powietrze, maks. 0,1% H₂S
• Maks. ciśnienie robocze: 170 kPa
• Liczba cykli: 500 000 (OPEN/CLOSED)
• Płyta montażowa: wstępnie zamontowana
• Materiał: brak metali nieżelaznych

Zastosowanie

VKG10.080ER jest przeznaczona do pracy w urządzeniach spalania jako element sterujący przepływem gazu lub powietrza, w aplikacjach o podwyższonych wymaganiach, takich jak:

• wzrost strumienia objętości w funkcji kąta obrotu 0…90°,
• niski przepływ startowy,
• duża liczba cykli przełączeń.

Kompatybilne siłowniki (aktuatory)

Przepustnica VKG10.080ER może być stosowana wyłącznie z siłownikami wskazanymi dla serii VKG:

• SQM33 (wymagana płyta: wstępnie zamontowana; tuleja redukcyjna: usunąć)
• SQM40.xx5xxx (wymagana płyta: wstępnie zamontowana; tuleja redukcyjna: usunąć)
• SQM45.295A9 (wymagana płyta: wstępnie zamontowana; tuleja redukcyjna: usunąć)
• SQM50 z wałkiem AGA58.5 (wymagana płyta: ASK33.3; tuleja redukcyjna: usunąć)
• SQN7x.xxxxx1 (wymagana płyta: wstępnie zamontowana; tuleja redukcyjna: zachować)

Montaż i uruchomienie

• Przepustnicę, siłownik oraz (jeśli wymagane) płytę ASK33.3 można zmontować na miejscu; nie są wymagane specjalne narzędzia.
• Pozycja 0° przepustnicy i pozycja 0° siłownika muszą być zgodne.
• Po ustawieniu siłownika względem płyty montażowej najpierw dokręca się siłownik, a następnie sprzęgło.
• Uruchomienie jest dopuszczalne wyłącznie przy prawidłowo zamontowanej płycie montażowej i siłowniku.

Charakterystyka przepływu (powietrze, Δp = 1 kPa)

• kv (0°): 0,7
• kv (90°): 376,7

Dla zachowania charakterystyki zaleca się dobór różnicy ciśnień: Δp_VKG przy 90° = 0,2…0,4 × ciśnienie wstępne.

Dane techniczne

• Rodzaj gazu / medium: rodziny gazów I…III oraz powietrze
• H₂S: maks. 0,1%
• Maks. ciśnienie robocze: 170 kPa
• Kąt obrotu: 90°
• Liczba cykli: 500 000 (OPEN/CLOSED)
• Wilgotność (praca/transport/składowanie): < 85% r.h.
• Temperatura (praca): -40…70°C
• Temperatura (transport i składowanie): -20…60°C
• Uwagi środowiskowe: niedopuszczalne jest tworzenie się lodu oraz wnikanie wody

Wymiary i masa

• Wielkość nominalna: DN80
• Wymiary (A/B/C/D): 62 / 54 / 108 / 111 mm
• Masa: 1,95 kg

Normy i zgodność

• Dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Normy: DIN EN 161, DIN EN 13611
• Zgodność: EAC

Informacje zamówieniowe

• Nr artykułu: S55592-G305-A100
• Przepustnica, siłownik oraz ewentualna płyta ASK33.3 są zamawiane oddzielnie.

Podsumowanie

Siemens VKG10.080ER to przepustnica DN80 (3") do precyzyjnej, modulowanej regulacji przepływu gazu lub powietrza w aplikacjach spalania. Kąt obrotu 90°, wysoka trwałość (500 000 cykli) oraz wstępnie zmontowana płyta montażowa i sprzęgło ułatwiają integrację z układem i współpracę z dedykowanymi siłownikami serii SQN7 / SQM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania rozporządzenia (UE) 2016/426 w sprawie urządzeń spalających paliwa gazowe.
• Zgodność produktu potwierdzono w oparciu o normy DIN EN 161 oraz DIN EN 13611.
• Produkt posiada oznaczenie EAC (zgodność euroazjatycka).
• Przeznaczony wyłącznie do zastosowania jako przepustnica gazu lub powietrza w instalacjach spalania, zgodnie z dokumentacją producenta.
• Model VKG10.080ER jest odpowiedni do stosowania z gazami z rodzin I…III oraz z powietrzem; maksymalna zawartość H2S w medium wynosi 0,1%.
• Maksymalne dopuszczalne ciśnienie robocze wynosi 170 kPa. Przekroczenie tej wartości jest niedopuszczalne; w razie potrzeby należy zastosować regulator ciśnienia.
• Montaż, instalację, uruchomienie i prace serwisowe może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Wszelkie ingerencje, przeróbki i zmiany konstrukcyjne produktu są zabronione.
• Nie uruchamiać produktu po upadku lub uderzeniu, nawet jeśli nie są widoczne zewnętrzne uszkodzenia, ponieważ może to negatywnie wpłynąć na jego funkcje sterujące.
• Produkt może być używany wyłącznie w połączeniu z kompatybilnymi siłownikami wskazanymi przez producenta: SQM33, SQM40.xx5xxx, SQM45.295A9, SQM50 z AGA58.5 lub SQN7x.xxxxx1.
• Uruchomienie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu płyty montażowej oraz współpracującego siłownika.
• Podczas montażu należy dopasować pozycję 0° przepustnicy do pozycji 0° siłownika; nieprawidłowe ustawienie może spowodować nieprawidłową pracę układu.
• Po montażu w ciągu gazowym należy obowiązkowo sprawdzić szczelność instalacji.
• Produkt nie wymaga konserwacji, jednak ponowne uruchomienie jest dopuszczalne tylko po prawidłowym zamocowaniu płyty montażowej, sprzęgła i siłownika.
• Dopuszczalne warunki pracy: temperatura otoczenia od -40°C do +70°C, wilgotność względna poniżej 85% bez kondensacji.
• Niedopuszczalne jest oblodzenie produktu oraz wnikanie wody do jego wnętrza.
• Utylizację należy przeprowadzić zgodnie z lokalnymi, aktualnie obowiązującymi przepisami. Przed utylizacją produkt należy zdemontować i rozdzielić na poszczególne materiały. Produkt nie zawiera elektroniki.
