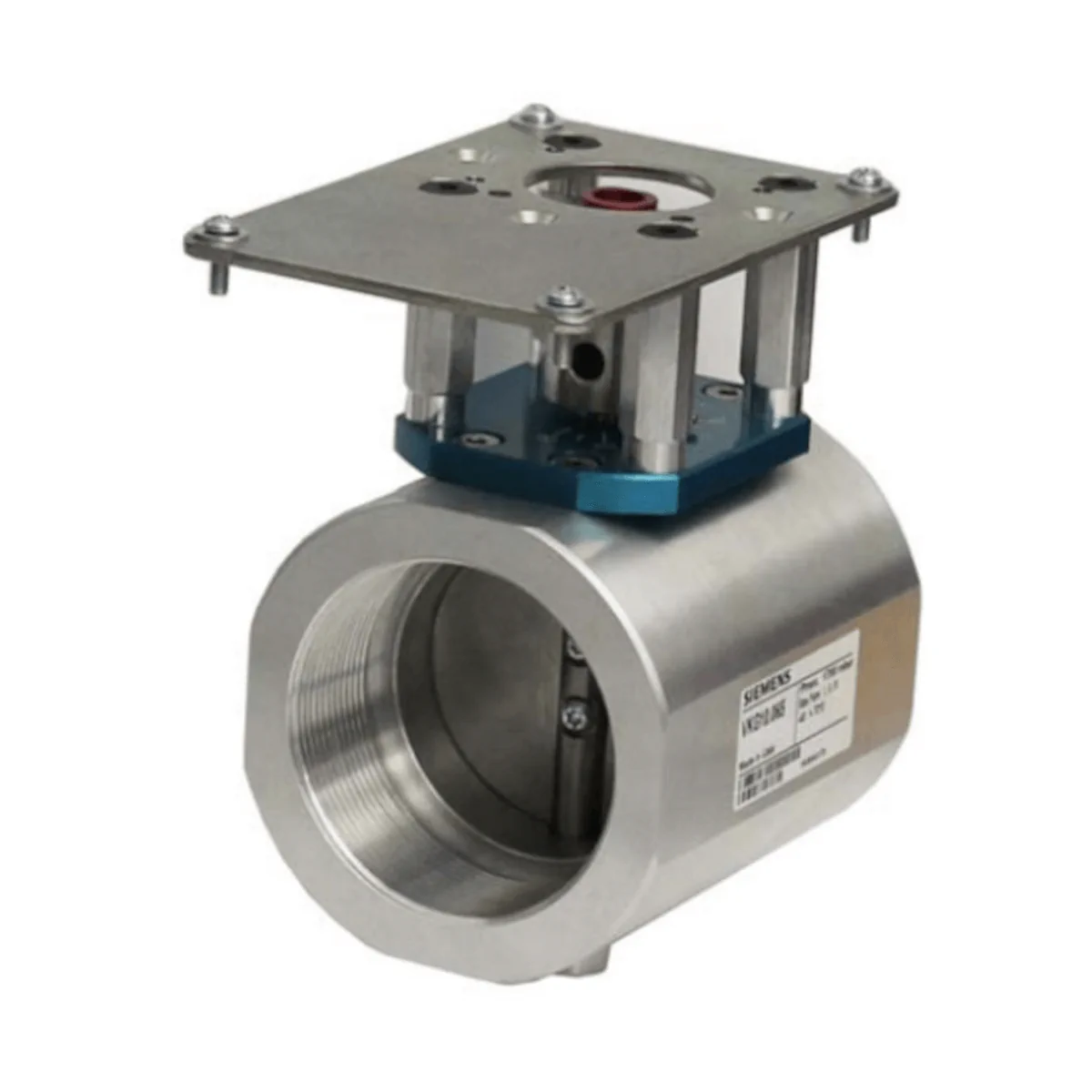

VKG20.050ER Klapa do gazu i powietrza, maks. 70°C, kąt obrotu 90°, przyłącza gwintowane, dostarczane z płytą montażową do siłowników SQM33.., SQM40.. i SQM45.., DN50

VKG20.050ER to przepustnica gazowa (gas damper) Siemens do połączeń gwintowanych Rp, przeznaczona do zastosowań w instalacjach spalania jako element regulacji przepływu gazu lub powietrza. Model ten ma kąt obrotu 90° oraz jest przystosowany do współpracy z siłownikami SQN7, SQM33, SQM4 oraz SQM5. Przepustnica dostarczana jest z zamontowaną fabrycznie płytą montażową i sprzęgłem.

Najważniejsze cechy

• Producent: Siemens
• Model: VKG20.050ER
• Typ: przepustnica do regulacji przepływu gazu lub powietrza (do instalacji spalania)
• Medium: gaz ziemny i powietrze (rodziny gazów I…III), maks. 0,1% H₂S
• Maks. ciśnienie robocze: 170 kPa
• Kąt obrotu: 90°
• Pozycja zamknięta / otwarta: 0° ±2° / 90° ±2°
• Trwałość: 500 000 cykli OPEN/CLOSED
• Przyłącze: Rp, rozmiar rury 2"
• Konstrukcja: korpus z przepustnicą, wstępnie zmontowane sprzęgło oraz płyta montażowa
• Materiał: brak metali nieżelaznych

Zastosowanie

VKG20.050ER jest przeznaczona do pracy w urządzeniach i instalacjach spalania jako element sterujący przepływem gazu lub powietrza, w aplikacjach o podwyższonych wymaganiach, takich jak:

• wzrost strumienia objętości w funkcji kąta obrotu 0…90°,
• niski przepływ początkowy (low start flow rate),
• duża liczba cykli przestawień.

Przepustnica oraz dokumentacja są przeznaczone dla producentów OEM stosujących VKG w swoich wyrobach.

Kompatybilne siłowniki i montaż

Przepustnica VKG20.050ER może pracować z następującymi siłownikami:

• SQM33 – płyta montażowa: zamontowana fabrycznie; tuleja redukcyjna: usunąć
• SQM40.xx5xxxx – płyta montażowa: zamontowana fabrycznie; tuleja redukcyjna: usunąć
• SQM45.295A9 – płyta montażowa: zamontowana fabrycznie; tuleja redukcyjna: usunąć
• SQM50 z AGA58.5 – wymagana płyta montażowa ASK33.3 (nie jest w komplecie); tuleja redukcyjna: usunąć
• SQN7x.xxxxx1 – płyta montażowa: zamontowana fabrycznie; tuleja redukcyjna: pozostawić

Parametry przepływu (powietrze) przy Δp = 1 kPa

Poniżej zestawienie objętościowego przepływu powietrza dla VKG20.050ER w zależności od kąta otwarcia:

• 0°: 1,9 m³/h
• 10°: 5,0 m³/h
• 20°: 12,6 m³/h
• 30°: 23,7 m³/h
• 40°: 41,2 m³/h
• 50°: 68,7 m³/h
• 60°: 106,1 m³/h
• 70°: 153,7 m³/h
• 80°: 198,5 m³/h
• 90°: 236,9 m³/h

Wartości k_v

• k_v (0°): 0,7
• k_v (90°): 83,4

Dane techniczne

• Rodzaje gazów: rodziny gazów I…III oraz powietrze
• Zawartość H₂S: maks. 0,1%
• Maks. ciśnienie robocze: 170 kPa
• Kąt obrotu: 90°
• Pozycja zamknięta do ponownego otwarcia: 0° ±2°
• Pozycja otwarta do ponownego zamknięcia: 90° ±2°
• Liczba cykli: 500 000 OPEN/CLOSED
• Gwint przyłączeniowy: Rp
• Warunki składowania: -20…60°C, wilgotność <85% r.h.
• Warunki transportu: -20…60°C, wilgotność <85% r.h.
• Warunki pracy: -40…70°C, wilgotność <85% r.h.
• Uwaga eksploatacyjna: niedopuszczalne jest oblodzenie oraz wnikanie wody

Wymiary i masa (VKG20.050ER)

• Wielkość korpusu (housing size): DN50
• Nominalny rozmiar wbudowanej przepustnicy: 40 mm (wersja o zredukowanej średnicy wewnętrznej)
• Rozmiar rury: 2"
• Masa: 1,32 kg
• Wymiary A/B/C/D: A = 47 mm, B = 39 mm, C = 79 mm, D = 83 mm

Wymiary E/F zestawu z siłownikiem (dla VKG20.050ER)

• z SQM5: E = 120 mm, F = 337 mm
• z SQM33: E = 146 mm, F = 266 mm
• z SQM40 / SQM45: E = 173 mm, F = 299 mm
• z SQN7: E = 129 mm, F = 266 mm

Wskazówki montażowe i uruchomienie

• Wszelkie prace (montaż, instalacja, serwis) muszą być wykonywane przez wykwalifikowany personel.
• Zakazane są ingerencje i modyfikacje urządzenia.
• Nie uruchamiać elementu po upadku lub uderzeniu (może to wpłynąć na funkcje sterowania, nawet bez widocznych uszkodzeń).
• Przepustnicę wolno stosować wyłącznie w aplikacjach opisanych dla VKG oraz wyłącznie z kompatybilnymi siłownikami.
• Montaż przepustnicy, siłownika i (jeśli dotyczy) płyty ASK33.3 można wykonać na miejscu bez specjalnych narzędzi.
• Należy dopasować pozycję 0° przepustnicy do pozycji 0° siłownika; po ustawieniu dokręcić najpierw siłownik, a następnie sprzęgło.
• Uruchomienie jest dopuszczalne tylko przy prawidłowo zamontowanej płycie i siłowniku.
• Po instalacji w ciągu gazowym należy wykonać kontrolę szczelności.

Normy i zgodność

• Dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Normy: DIN EN 161, DIN EN 13611
• Zgodność: EAC (Eurasian Conformity)

Akcesoria (opcjonalnie)

• ASK33.3 – płyta montażowa (BPZ:ASK33.3), wymagana przy montażu SQM50 z AGA58.5 (śruby są w zestawie ASK33.3).
• AGA58.5 – wał napędowy (BPZ:AGA58.5), do instalacji w SQM50 i montażu na VKG; wał typu D Ø 10 mm.

Podsumowanie

Siemens VKG20.050ER to przepustnica do regulacji przepływu gazu ziemnego i powietrza w instalacjach spalania, z przyłączem Rp 2", kątem obrotu 90° i trwałością 500 000 cykli. Wersja VKG20 wyróżnia się zredukowaną średnicą wewnętrzną (wbudowana przepustnica 40 mm) oraz przygotowaniem do szybkiego montażu z kompatybilnymi siłownikami dzięki wstępnie zmontowanej płycie montażowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania rozporządzenia (UE) 2016/426 dotyczącego urządzeń gazowych.
• Zgodność potwierdzono na podstawie norm DIN EN 161 oraz DIN EN 13611.
• Produkt posiada zgodność EAC (Eurasian Conformity).
• Przeznaczony do stosowania w instalacjach spalania jako element regulacji przepływu gazu lub powietrza, wyłącznie w zastosowaniach opisanych przez producenta.
• Model VKG20.050ER jest przeznaczony do gazów z rodzin I…III oraz powietrza; maksymalna dopuszczalna zawartość H2S wynosi 0,1%.
• Maksymalne dopuszczalne ciśnienie robocze wynosi 170 kPa. Nie przekraczać tej wartości. Jeżeli ciśnienie gazu jest wyższe, należy zastosować regulator ciśnienia.
• Montaż, instalację, uruchomienie i prace serwisowe może wykonywać wyłącznie wykwalifikowany personel, zgodnie z obowiązującymi przepisami krajowymi.
• Zabronione są jakiekolwiek ingerencje i modyfikacje produktu.
• Nie uruchamiać produktu po upadku lub uderzeniu, nawet jeśli nie widać zewnętrznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji regulacyjnych.
• Produkt może pracować wyłącznie z siłownikami wskazanymi przez producenta dla tego wykonania: SQM33, SQM40.xx5xxx, SQM45.295A9, SQM50 z AGA58.5 lub SQN7x.xxxxx1.
• Uruchomienie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu płyty montażowej oraz współpracującego siłownika.
• Podczas montażu należy dopasować pozycję 0° przepustnicy do pozycji 0° siłownika; po ustawieniu najpierw dokręca się siłownik, a następnie sprzęgło.
• Dla siłowników SQM33, SQM4 lub SQM5 z AGA58.5 należy usunąć czerwoną tuleję redukcyjną. Przy zastosowaniu SQM50 z AGA58.5 należy zastąpić fabryczną płytę montażową płytą ASK33.3.
• Po montażu w ciągu gazowym należy sprawdzić szczelność instalacji.
• Produkt nie wymaga konserwacji, jednak ponowne uruchomienie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu płyty montażowej, sprzęgła stałego i siłownika.
• Dopuszczalne warunki pracy: temperatura otoczenia od -40°C do +70°C, wilgotność względna poniżej 85% bez kondensacji.
• Nie dopuszczać do oblodzenia ani do przedostania się wody do produktu.
• Przed utylizacją produkt należy zdemontować i rozdzielić na poszczególne materiały, a następnie zutylizować zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera elektroniki.
