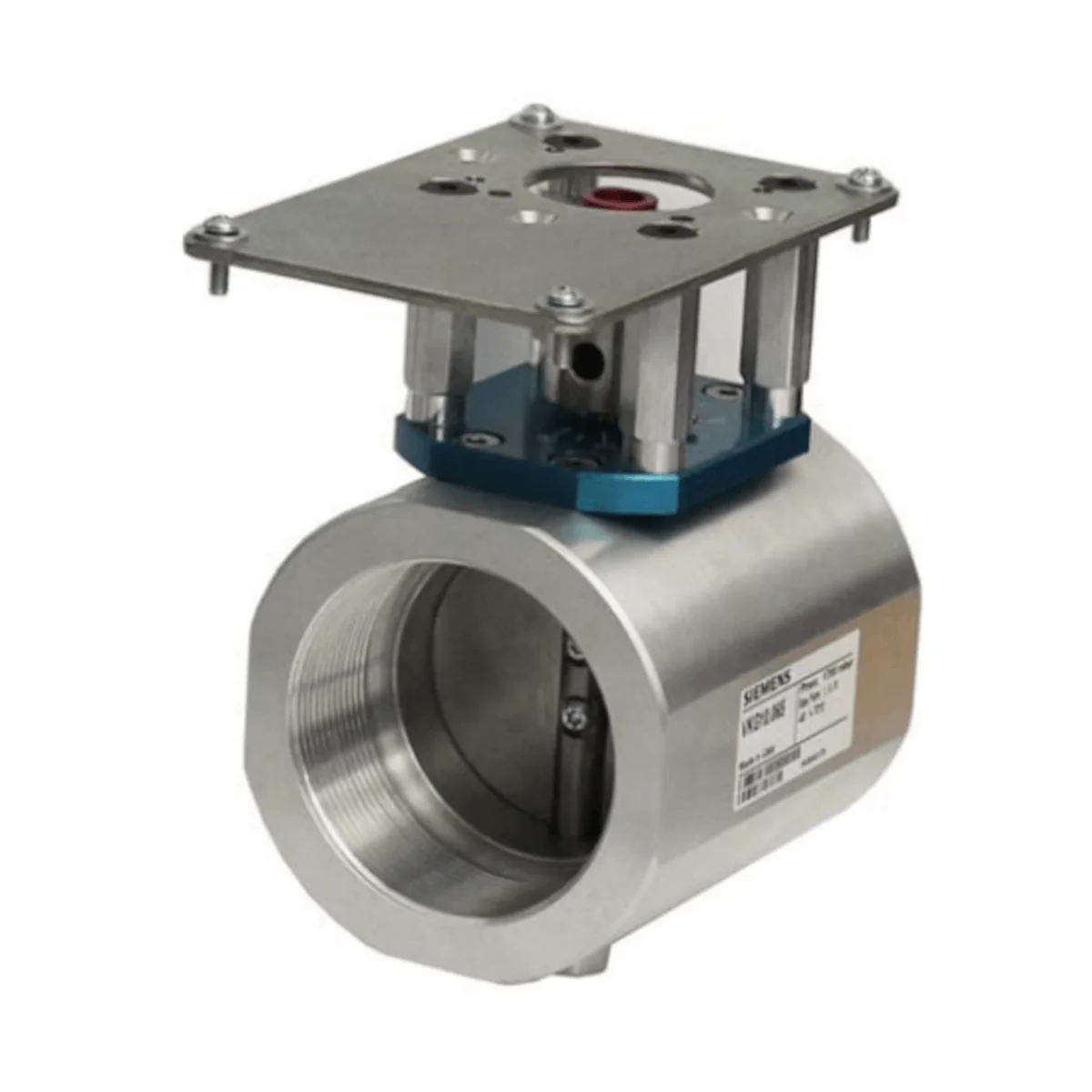

VKG20.032ER Klapa do gazu i powietrza, maks. 70°C, kąt obrotu 90°, przyłącza gwintowane, dostarczane z płytą montażową do siłowników SQM33.., SQM40.. i SQM45.., DN32

Siemens VKG20.032ER to przepustnica gazowa przeznaczona do połączeń gwintowanych Rp (przyłącze 1¼"), stosowana w instalacjach spalania jako element regulacji przepływu gazu lub powietrza. Wersja VKG20 posiada zredukowaną średnicę wewnętrzną (mniejszą przepustnicę w korpusie), co pozwala dobrać charakterystykę przepływu do wymagań aplikacji. Przepustnica współpracuje z dedykowanymi siłownikami serii SQN7 oraz SQM i ma wstępnie zamontowaną płytę montażową.

Najważniejsze cechy

• Producent: Siemens
• Model: VKG20.032ER
• Typ: przepustnica gazowa / przepustnica powietrza do zastosowań w instalacjach spalania
• Przyłącze / gwint: Rp, 1¼"
• Wielkość korpusu: DN32
• Nominalny rozmiar wbudowanej przepustnicy: 25 mm (zredukowana średnica wewnętrzna)
• Kąt obrotu: 90°
• Medium: gaz ziemny i powietrze (rodziny gazów I…III), dop. 0,1% H₂S
• Maks. ciśnienie robocze na wlocie: 170 kPa
• Trwałość: 500 000 cykli OPEN/CLOSED
• Wykonanie materiałowe: bez metali nieżelaznych
• Płyta montażowa: wstępnie zamontowana

Zastosowanie

VKG20.032ER jest przeznaczona do zastosowań w instalacjach spalania jako element regulacyjny przepływu gazu lub powietrza, w aplikacjach o podwyższonych wymaganiach, takich jak:

• wzrost strumienia objętości w zakresie obrotu 0…90°,
• niski przepływ początkowy,
• wysoka liczba cykli przesterowań.

Współpracujące siłowniki

• SQN7x.xxxxx1 (z zachowaniem tulei redukcyjnej)
• SQM33 (tuleję redukcyjną należy usunąć)
• SQM40.xx5xxxx (tuleję redukcyjną należy usunąć)
• SQM45.295A9 (tuleję redukcyjną należy usunąć)
• SQM50 z wałkiem AGA58.5 (wymagana płyta ASK33.3; tuleję redukcyjną należy usunąć)

Charakterystyka przepływu (VKG20.032ER)

Dla Δp = 1 kPa (przepływ objętościowy powietrza):

• 0°: 0,8 m³/h
• 10°: 2,1 m³/h
• 20°: 5,3 m³/h
• 30°: 10,0 m³/h
• 40°: 17,4 m³/h
• 50°: 29,0 m³/h
• 60°: 44,8 m³/h
• 70°: 65,0 m³/h
• 80°: 83,9 m³/h
• 90°: 100,1 m³/h

Wartości k_v: 0°: 0,6   /   90°: 35,3

Dane techniczne

• Rodzaje gazu: rodziny gazów I…III oraz powietrze; maks. 0,1% H₂S
• Maks. ciśnienie robocze: 170 kPa
• Kąt obrotu: 90°
• Pozycja zamknięta do ponownego otwarcia: 0° ±2°
• Pozycja otwarta do ponownego zamknięcia: 90° ±2°
• Liczba cykli: 500 000 OPEN/CLOSED
• Gwint przyłączeniowy: Rp
• Warunki składowania: -20…60°C, <85% r.h. (DIN EN 60721-3-1, klasa 1K3 / 1M2)
• Warunki transportu: -20…60°C, <85% r.h. (DIN EN 60721-3-2, klasa 2K3 / 2M2)
• Warunki pracy: -40…70°C, <85% r.h. (DIN EN 60721-3-3, klasa 3K3 / 3M2)
• Uwaga eksploatacyjna: niedopuszczalne jest powstawanie lodu oraz wnikanie wody

Wymiary i masa (VKG20.032ER)

• Wymiary A/B/C/D: 39 / 31 / 62 / 83 mm
• Wielkość nominalna: DN32
• Masa: 1,14 kg

Montaż i uruchomienie

• Montaż przepustnicy, siłownika oraz (jeśli wymagane) płyty ASK33.3 jest możliwy bez użycia specjalnych narzędzi.
• Pozycja 0° przepustnicy VKG musi odpowiadać pozycji 0° siłownika (pozycja zamknięta na dostawie).
• Po ustawieniu siłownika względem płyty montażowej należy najpierw dokręcić siłownik, a następnie sprzęgło.
• Uruchomienie jest dopuszczalne wyłącznie przy prawidłowo zamontowanej płycie i siłowniku.
• Po instalacji w ciągu gazowym należy sprawdzić szczelność.

Normy i zgodność

• Dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Normy: DIN EN 161, DIN EN 13611
• Zgodność: EAC (Eurasian Conformity)

Podsumowanie

Siemens VKG20.032ER to przepustnica do regulacji przepływu gazu ziemnego i powietrza w instalacjach spalania, z przyłączem Rp 1¼" i obrotem 0…90°. Wersja VKG20 z mniejszą przepustnicą (25 mm) w korpusie DN32 ułatwia precyzyjny dobór charakterystyki przepływu, a wysoka trwałość (500 000 cykli) i współpraca z siłownikami SQN7 / SQM sprawiają, że jest to solidny element regulacyjny dla aplikacji OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania rozporządzenia UE dotyczącego urządzeń spalających paliwa gazowe: Gas Appliances Regulation (EU) 2016/426.
• Zgodność potwierdzono na podstawie norm DIN EN 161 oraz DIN EN 13611.
• Produkt przeznaczony do stosowania jako element regulacji przepływu gazu lub powietrza w instalacjach spalania. Dla modelu VKG20.032ER medium roboczym są gazy z rodzin I…III oraz powietrze, przy maksymalnej zawartości H2S 0,1%.
• Produkt jest przeznaczony wyłącznie dla producentów OEM oraz wykwalifikowanych instalatorów / specjalistów techniki grzewczej. Montaż, instalacja, uruchomienie i serwis muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Wszelkie ingerencje, przeróbki i zmiany konstrukcyjne są zabronione.
• Nie uruchamiać produktu po upadku lub silnym uderzeniu, nawet jeśli nie są widoczne zewnętrzne uszkodzenia. Może to negatywnie wpłynąć na funkcje regulacyjne i stwarzać zagrożenie dla ludzi oraz mienia.
• Model VKG20.032ER może być używany wyłącznie w zastosowaniach opisanych przez producenta i tylko w połączeniu z kompatybilnymi siłownikami wskazanymi w dokumentacji: SQM33, SQM40.xx5xxx, SQM45.295A9, SQM50 z AGA58.5 lub SQN7x.xxxxx1.
• Należy bezwzględnie przestrzegać maksymalnego dopuszczalnego ciśnienia roboczego / wlotowego: 170 kPa. Jeśli ciśnienie gazu przekracza wartość dopuszczalną, należy zastosować regulator ciśnienia.
• Po montażu w ciągu gazowym należy sprawdzić szczelność instalacji.
• Uruchomienie jest dozwolone wyłącznie wtedy, gdy płyta montażowa oraz współpracujący siłownik są prawidłowo zamontowane.
• Podczas montażu należy dopasować pozycję 0° przepustnicy do pozycji 0° siłownika. W stanie dostawy pozycja 0° odpowiada pozycji zamkniętej.
• Montaż należy wykonywać zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa oraz dokumentacją producenta.
• Pozycja montażowa zależy od zastosowanego siłownika i musi być zgodna z dokumentacją producenta.
• Nie dopuszczać do oblodzenia produktu ani do wnikania wody do wnętrza urządzenia.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych. Dla pracy: temperatura otoczenia od -40°C do +70°C, wilgotność względna poniżej 85%.
• Produkt nie wymaga konserwacji, jednak ponowne uruchomienie jest dozwolone wyłącznie po potwierdzeniu prawidłowego montażu płyty montażowej, sprzęgła oraz siłownika.
• Przed utylizacją produkt należy zdemontować i posegregować według materiałów. Utylizację prowadzić zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera elektroniki.
