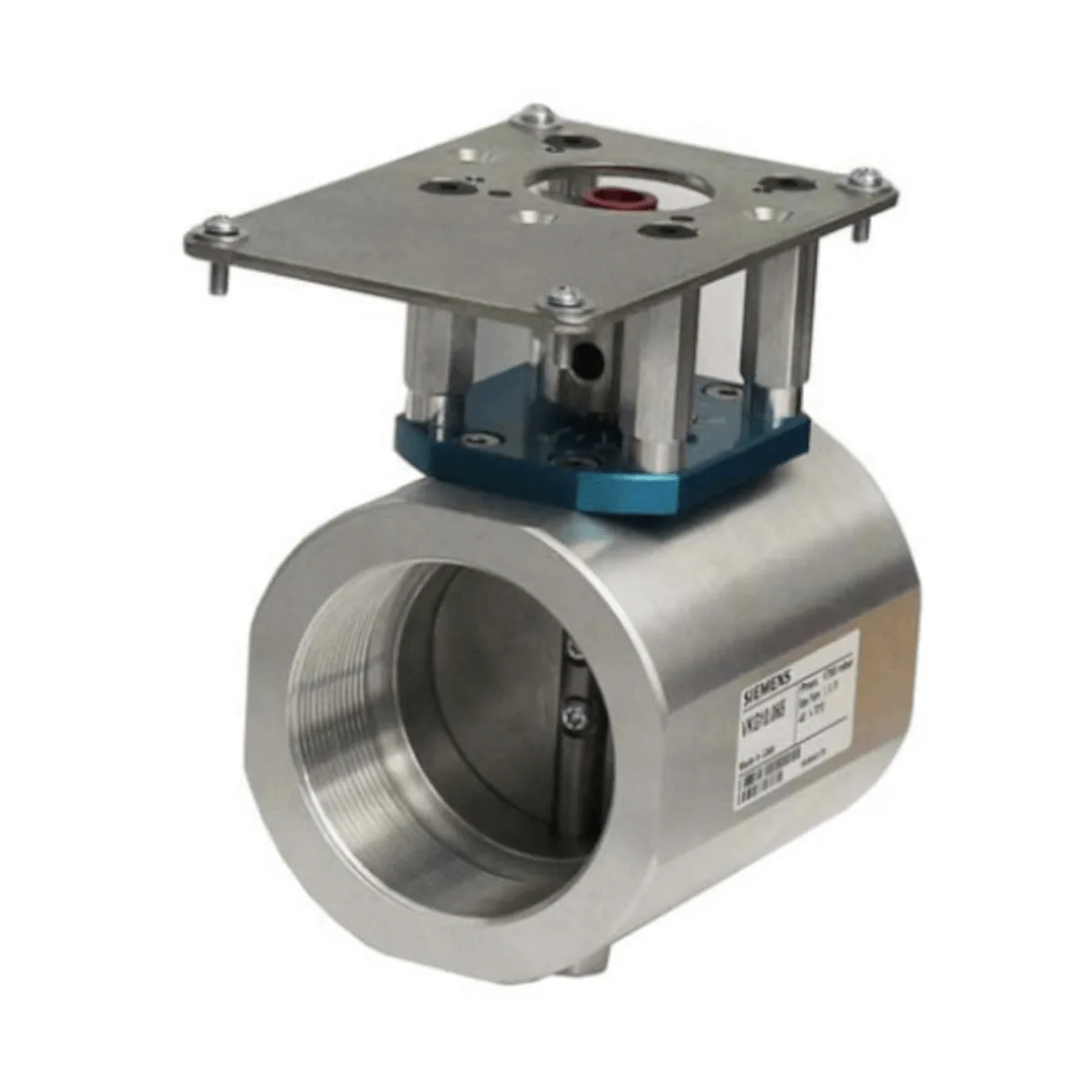

VKG10.050ER Klapa do gazu i powietrza, maks. 70°C, kąt obrotu 90°, przyłącza gwintowane, dostarczane z płytą montażową do siłowników SQM33.., SQM40.. i SQM45.., DN50

VKG10.050ER to przepustnica gazowa / powietrza Siemens do instalacji spalania, opracowana do połączeń gwintowanych Rp. Element pracuje w zakresie obrotu 0…90° i służy do regulacji przepływu gazu (rodziny gazów I…III) lub powietrza, szczególnie tam, gdzie wymagane są: wzrost strumienia objętości w całym kącie obrotu, niski przepływ początkowy oraz wysoka liczba cykli przełączeń. Przepustnica jest przeznaczona do współpracy z dedykowanymi siłownikami SQN7 / SQM oraz posiada fabrycznie zamontowaną płytę montażową i sprzęgło.

Najważniejsze cechy

• Producent: Siemens
• Model: VKG10.050ER
• Typ urządzenia: przepustnica (gas damper) do regulacji przepływu gazu lub powietrza
• Przyłącza: gwint Rp, 2"
• Wielkość korpusu: DN50
• Nominalny rozmiar wbudowanej przepustnicy: 50 mm
• Kąt obrotu: 90°
• Pozycja zamknięcia (do ponownego otwarcia): 0° ±2°
• Pozycja otwarcia (do ponownego zamknięcia): 90° ±2°
• Maks. ciśnienie robocze: 170 kPa
• Trwałość: 500 000 cykli OPEN/CLOSED
• Materiał: bez metali nieżelaznych
• Wykonanie: korpus z przepustnicą, wstępnie zmontowane sprzęgło i płyta montażowa

Zastosowanie

VKG10.050ER jest przeznaczona do zastosowań w urządzeniach spalania jako element regulacji przepływu gazu lub regulacji przepływu powietrza, w aplikacjach o podwyższonych wymaganiach (m.in. modulacja w zakresie kąta obrotu 0…90°, niski przepływ startowy, wysoka liczba cykli pracy).

Medium

• Rodzaje gazu: rodziny gazów I…III oraz powietrze
• Dopuszczalna zawartość H₂S: maks. 0,1%

Kompatybilne siłowniki (wymagania montażowe)

• SQN7x.xxxxx1: płyta montażowa fabrycznie zamontowana, tuleja redukcyjna pozostaje
• SQM33: płyta montażowa fabrycznie zamontowana, tuleja redukcyjna usunąć
• SQM40.xx5xxx: płyta montażowa fabrycznie zamontowana, tuleja redukcyjna usunąć
• SQM45.295A9: płyta montażowa fabrycznie zamontowana, tuleja redukcyjna usunąć
• SQM50 z AGA58.5: wymagana płyta montażowa ASK33.3 (zamiennie zamiast preinstalowanej), tuleja redukcyjna usunąć

Montaż i uruchomienie (najważniejsze zasady)

• Montaż przepustnicy, siłownika i (jeśli dotyczy) płyty ASK33.3 można wykonać na miejscu; nie są wymagane specjalne narzędzia.
• Należy zapewnić zgodność położenia 0° przepustnicy z położeniem 0° siłownika.
• Po ustawieniu siłownika względem płyty montażowej należy dokręcić najpierw siłownik, a następnie sprzęgło.
• Uruchomienie jest dopuszczalne wyłącznie przy prawidłowo zamontowanej płycie montażowej i siłowniku.
• Po instalacji w ciągu gazowym należy wykonać kontrolę szczelności.

Dane techniczne

• Maks. ciśnienie robocze: 170 kPa
• Kąt obrotu: 90°
• Pozycja zamknięcia: 0° ±2°
• Pozycja otwarcia: 90° ±2°
• Liczba cykli: 500 000 OPEN/CLOSED
• Gwint: Rp
• Warunki składowania: -20…60°C, wilgotność <85% r.h. (DIN EN 60721-3-1, klasa 1K3 / 1M2)
• Warunki transportu: -20…60°C, wilgotność <85% r.h. (DIN EN 60721-3-2, klasa 2K3 / 2M2)
• Warunki pracy: -40…70°C, wilgotność <85% r.h. (DIN EN 60721-3-3, klasa 3K3 / 3M2)
• Uwaga eksploatacyjna: niedopuszczalne jest tworzenie się lodu oraz wnikanie wody

Charakterystyka przepływu (dla Δp = 1 kPa, powietrze)

• 0°: 1,3 m³/h
• 10°: 6,6 m³/h
• 20°: 18,0 m³/h
• 30°: 38,2 m³/h
• 40°: 73,0 m³/h
• 50°: 119,5 m³/h
• 60°: 179,3 m³/h
• 70°: 258,0 m³/h
• 80°: 356,9 m³/h
• 90°: 439,5 m³/h
• Wartość k_v: 0° = 0,6; 90° = 154,8

Wymiary i masa (VKG10.050ER)

• A: 47 mm
• B: 39 mm
• C: 79 mm
• D: 83 mm
• Wielkość nominalna: DN50
• Masa: 1,26 kg

Normy i zgodność

• Zastosowana dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Normy: DIN EN 161, DIN EN 13611
• Zgodność: EAC Conformity (Eurasian Conformity)

Zamawianie

• Przepustnicę VKG10.050ER oraz siłownik należy zamawiać oddzielnie.
• W zależności od zastosowanego siłownika może być wymagana płyta ASK33.3 (również zamawiana oddzielnie).
• Numer artykułu: S55592-G303-A100

Podsumowanie

Siemens VKG10.050ER to solidna przepustnica Rp 2" w wykonaniu DN50 z obrotem 0…90°, przeznaczona do precyzyjnej regulacji przepływu gazu (rodziny I…III) lub powietrza w instalacjach spalania. Wysoka trwałość (500 000 cykli), fabrycznie zamontowana płyta i sprzęgło oraz kompatybilność z siłownikami serii SQN7 / SQM ułatwiają integrację z urządzeniami OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania Rozporządzenia w sprawie urządzeń spalających paliwa gazowe (UE) 2016/426.
• Zgodność potwierdzono w oparciu o normy DIN EN 161 oraz DIN EN 13611.
• Urządzenie przeznaczone do stosowania jako element regulacji przepływu gazu lub powietrza w instalacjach spalania, wyłącznie w zastosowaniach opisanych przez producenta.
• Produkt przeznaczony do gazów z rodzin I…III oraz powietrza; maksymalna zawartość H2S w medium nie może przekraczać 0,1%.
• Maksymalne dopuszczalne ciśnienie robocze / wlotowe wynosi 170 kPa. Przekroczenie tej wartości jest niedopuszczalne; w razie potrzeby należy zastosować regulator ciśnienia.
• Montaż, instalację, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Zabronione są wszelkie ingerencje, przeróbki i zmiany konstrukcyjne urządzenia.
• Nie uruchamiać produktu po upadku lub silnym uderzeniu, nawet jeśli nie widać zewnętrznych uszkodzeń. Może to pogorszyć funkcje regulacyjne i stwarzać zagrożenie dla ludzi oraz mienia.
• Model VKG10.050ER może pracować wyłącznie z siłownikami dopuszczonymi przez producenta dla tej serii: SQM33, SQM40.xx5xxx, SQM45.295A9, SQM50 z AGA58.5 lub SQN7x.xxxxx1.
• Urządzenie wolno uruchomić tylko wtedy, gdy płyta montażowa oraz współpracujący siłownik są poprawnie zamontowane.
• Podczas montażu należy zapewnić zgodność położenia 0° przepustnicy VKG10.050ER z położeniem 0° siłownika. Nieprawidłowe ustawienie może spowodować niewłaściwą pracę układu.
• Po zamontowaniu w ciągu gazowym należy obowiązkowo sprawdzić szczelność instalacji.
• Urządzenie nie może być narażone na tworzenie się lodu ani na wnikanie wody.
• Dopuszczalne warunki pracy: temperatura otoczenia od -40°C do +70°C, wilgotność względna poniżej 85%.
• Produkt jest bezobsługowy, jednak ponowne uruchomienie jest dopuszczalne tylko po sprawdzeniu prawidłowego zamocowania płyty montażowej, sprzęgła i siłownika.
• Utylizację należy przeprowadzić zgodnie z lokalnie obowiązującymi przepisami. Przed usunięciem produkt należy zdemontować i rozdzielić na poszczególne materiały. Produkt nie zawiera elektroniki.
