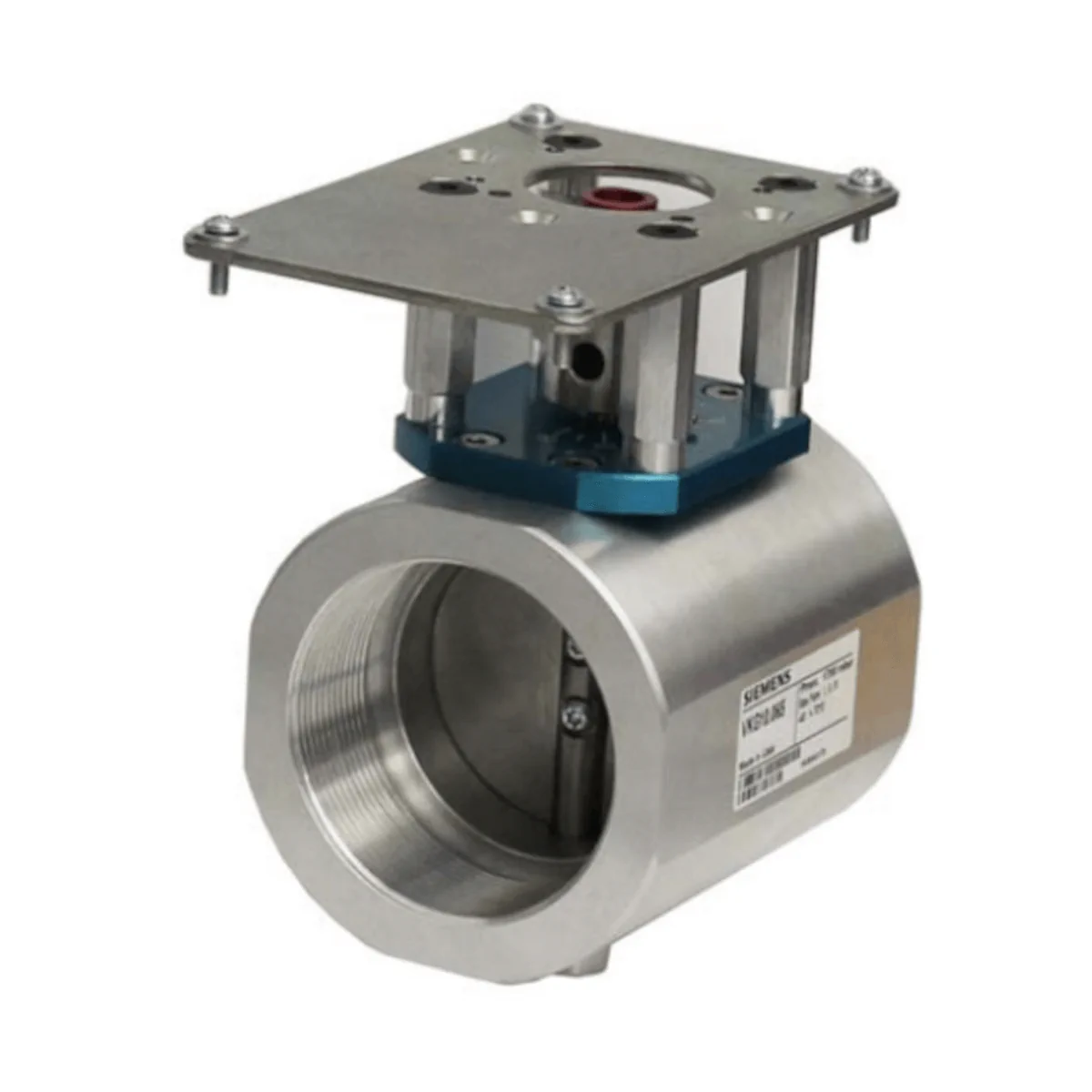

VKG10.040ER Klapa do gazu i powietrza, maks. 70°C, kąt obrotu 90°, przyłącza gwintowane, dostarczane z płytą montażową do siłowników SQM33.., SQM40.. i SQM45.., DN40

Siemens VKG10.040ER to przepustnica gazowa (gas damper) do instalacji spalania, opracowana dla połączeń gwintowanych Rp. Element służy do regulacji przepływu gazu (rodziny gazów I…III, w tym gaz ziemny) lub powietrza w zakresie kąta obrotu 0…90°, zapewniając duży zakres modulacji, niski przepływ początkowy i wysoką trwałość cykliczną. Przepustnica jest przeznaczona dla OEM i współpracuje z dedykowanymi siłownikami (m.in. serii SQN7 oraz SQM).

Najważniejsze cechy

• Producent: Siemens
• Model: VKG10.040ER
• Nr artykułu: S55592-G302-A100
• Typ: przepustnica gazowa / powietrza do instalacji spalania
• Przyłącze: gwint Rp, 1½"
• Wielkość korpusu: DN40
• Średnica nominalna wbudowanej przepustnicy: 40 mm
• Kąt obrotu: 90°
• Medium: rodziny gazów I…III oraz powietrze (max. 0,1% H2S)
• Maks. ciśnienie robocze: 170 kPa
• Trwałość: 500 000 cykli OPEN/CLOSED
• Konstrukcja: korpus z przepustnicą, wstępnie zamontowane sprzęgło oraz płyta montażowa
• Materiały: bez metali nieżelaznych

Zastosowanie

VKG10.040ER jest przeznaczona do zastosowań w urządzeniach spalania jako element regulacji przepływu gazu lub powietrza przy podwyższonych wymaganiach, takich jak:

• wzrost strumienia objętości w funkcji kąta obrotu 0…90°,
• niski przepływ początkowy,
• wysoka liczba cykli przełączeń.

Kompatybilne siłowniki i akcesoria

Przepustnica VKG10.040ER może być stosowana wyłącznie z siłownikami wskazanymi dla VKG:

• SQN7x.xxxxx1 – płyta montażowa: premontowana, tuleja redukcyjna: pozostawić
• SQM33 – płyta montażowa: premontowana, tuleja redukcyjna: usunąć
• SQM40.xx5xxx – płyta montażowa: premontowana, tuleja redukcyjna: usunąć
• SQM45.295A9 – płyta montażowa: premontowana, tuleja redukcyjna: usunąć
• SQM50 z AGA58.5 – wymagane: płyta ASK33.3 (nie jest w komplecie), tuleja redukcyjna: usunąć

Uwaga montażowa: przy zastosowaniu SQM33 / SQM40 / SQM45 / SQM50 z AGA58.5 zamiast SQN7 należy usunąć czerwoną tuleję redukcyjną. Dla SQM50 należy zastąpić płytę wstępnie zamontowaną płytą ASK33.3.

Charakterystyka przepływu (VKG10.040ER)

Przykładowe wartości objętościowego przepływu powietrza przy Δp = 1 kPa w funkcji kąta otwarcia:

• 0°: 0,7 m³/h
• 10°: 3,7 m³/h
• 20°: 10,0 m³/h
• 30°: 21,2 m³/h
• 40°: 40,5 m³/h
• 50°: 66,4 m³/h
• 60°: 99,6 m³/h
• 70°: 143,3 m³/h
• 80°: 198,3 m³/h
• 90°: 244,2 m³/h

• k_v (0°): 0,5
• k_v (90°): 86,0

Zalecenie projektowe: dobrać spadek ciśnienia tak, aby przy pełnym otwarciu (90°) Δp_VKG = 0,2…0,4 wartości ciśnienia wstępnego (pre-pressure).

Dane techniczne

• Rodzaje mediów: rodziny gazów I…III oraz powietrze, max. 0,1% H2S
• Maks. ciśnienie robocze: 170 kPa
• Kąt obrotu: 90°
• Pozycja zamknięcia do ponownego otwarcia: 0° ±2°
• Pozycja otwarcia do ponownego zamknięcia: 90° ±2°
• Gwint: Rp
• Liczba cykli: 500 000 OPEN/CLOSED
• Materiały: brak metali nieżelaznych
• Warunki pracy (DIN EN 60721-3-3): klasa klimatyczna 3K3, mechaniczna 3M2, -40…70°C, <85% r.h.
• Transport (DIN EN 60721-3-2): klasa klimatyczna 2K3, mechaniczna 2M2, -20…60°C, <85% r.h.
• Składowanie (DIN EN 60721-3-1): klasa klimatyczna 1K3, mechaniczna 1M2, -20…60°C, <85% r.h.

Uwaga: niedopuszczalne jest powstawanie lodu oraz wnikanie wody do urządzenia.

Wymiary i masa (VKG10.040ER)

• A: 41 mm
• B: 33 mm
• C: 67 mm
• D: 83 mm
• Wielkość nominalna: DN40
• Masa: 1,15 kg

Montaż i uruchomienie

• Montaż przepustnicy, siłownika oraz (jeśli wymagane) płyty ASK33.3 może być wykonany bezpośrednio na miejscu; nie są wymagane specjalne narzędzia.
• Pozycja 0° przepustnicy VKG10.040ER oraz pozycja 0° siłownika muszą być zgodne.
• Po prawidłowym ustawieniu siłownika względem płyty montażowej należy najpierw dokręcić siłownik, a następnie sprzęgło.
• Uruchomienie jest dopuszczalne wyłącznie przy prawidłowo zamontowanej płycie montażowej i siłowniku.
• Po instalacji w ciągu gazowym należy wykonać kontrolę szczelności.

Normy i zgodność

• Dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Normy: DIN EN 161, DIN EN 13611

Podsumowanie

Siemens VKG10.040ER to przepustnica do regulacji przepływu gazu ziemnego i powietrza w aplikacjach spalania, z przyłączem Rp 1½" i korpusem DN40. Zakres obrotu 0…90°, trwałość 500 000 cykli oraz kompatybilność z siłownikami SQN7 i SQM (zależnie od konfiguracji płyty montażowej i tulei redukcyjnej) sprawiają, że jest to solidny element do precyzyjnej modulacji przepływu w układach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania rozporządzenia w sprawie urządzeń spalających paliwa gazowe (GAR) (UE) 2016/426.
• Zgodność potwierdzono według norm: DIN EN 161 oraz DIN EN 13611.
• Produkt posiada oznaczenie EAC (Eurasian Conformity).
• Przeznaczony do stosowania jako przepustnica gazu lub powietrza wyłącznie w instalacjach spalania, zgodnie z dokumentacją producenta.
• Model VKG10.040ER jest odpowiedni do gazów z rodzin I…III oraz powietrza, przy maksymalnej zawartości H2S wynoszącej 0,1%.
• Maksymalne dopuszczalne ciśnienie robocze / wlotowe wynosi 170 kPa. Nie przekraczać tej wartości. W przypadku wyższego ciśnienia gazu należy zastosować regulator ciśnienia.
• Montaż, instalację, uruchomienie i prace serwisowe może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Wszelkie ingerencje, modyfikacje i zmiany konstrukcyjne są zabronione.
• Nie uruchamiać produktu po upadku lub uderzeniu, nawet jeśli nie są widoczne zewnętrzne uszkodzenia, ponieważ może to negatywnie wpłynąć na działanie elementu regulacyjnego.
• Produkt może być używany wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta: SQM33, SQM40.xx5xxx, SQM45.295A9, SQM50 z AGA58.5 lub SQN7x.xxxxx1.
• Uruchomienie jest dozwolone wyłącznie po prawidłowym zamontowaniu płyty montażowej oraz współpracującego siłownika.
• Podczas montażu należy dopasować pozycję 0° przepustnicy VKG10.040ER do pozycji 0° siłownika. W dostawie pozycja 0° odpowiada pozycji zamkniętej.
• Produkt należy stosować wyłącznie w zastosowaniach opisanych przez producenta i jest przeznaczony dla producentów OEM / instalatorów techniki grzewczej.
• Po montażu w ciągu gazowym należy obowiązkowo sprawdzić szczelność instalacji.
• Produkt nie wymaga konserwacji, jednak ponowne uruchomienie jest dopuszczalne tylko po prawidłowym zamontowaniu płyty montażowej, sprzęgła stałego i siłownika.
• Niedopuszczalne jest tworzenie się lodu oraz wnikanie wody do urządzenia.
• Warunki pracy: temperatura otoczenia od -40°C do +70°C, wilgotność względna poniżej 85%.
• Utylizację przeprowadzać zgodnie z lokalnymi, aktualnie obowiązującymi przepisami. Przed utylizacją produkt należy zdemontować i rozdzielić na poszczególne materiały. Produkt nie zawiera elektroniki.
