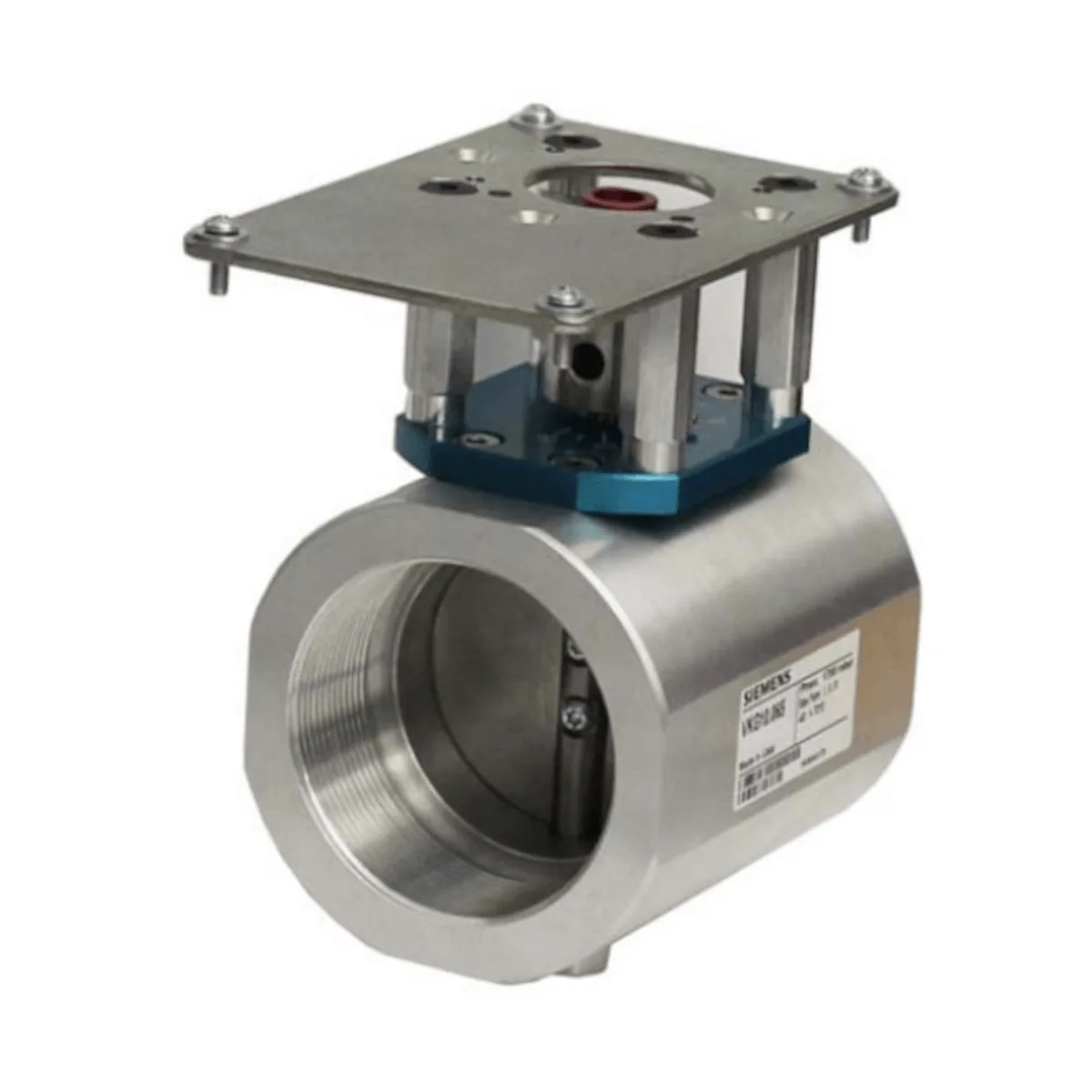

VKG20.080ER Klapa do gazu i powietrza, maks. 70°C, kąt obrotu 90°, przyłącza gwintowane, dostarczane z płytą montażową do siłowników SQM33.., SQM40.. i SQM45.., DN80

VKG20.080ER to przepustnica gazowa Siemens z przyłączami gwintowanymi Rp (3"), przeznaczona do zastosowań w instalacjach spalania jako element regulacji przepływu gazu lub powietrza. Wersja VKG20 posiada zredukowaną średnicę wewnętrzną (mniejszą przepustnicę) – dla obudowy DN80 zastosowano przepustnicę o średnicy nominalnej 65 mm. Przepustnica pracuje w zakresie 0…90° i jest przystosowana do współpracy z siłownikami serii SQN7, SQM33, SQM4 oraz SQM5 (zgodnie z wymaganiami montażowymi opisanymi poniżej). Dostarczana jest z wstępnie zamontowaną płytą montażową.

Najważniejsze cechy

• Producent: Siemens
• Model: VKG20.080ER
• Nr katalogowy (Article no.): S55592-G310-A100
• Typ: przepustnica gazowa / element regulacji przepływu gazu lub powietrza
• Przyłącze: gwint Rp, 3"
• Wielkość obudowy: DN80
• Średnica nominalna wbudowanej przepustnicy: 65 mm (zredukowana średnica wewnętrzna)
• Kąt obrotu: 90°
• Medium: gazy rodzin I…III oraz powietrze (do 0,1% H2S)
• Maks. ciśnienie robocze: 170 kPa
• Trwałość: 500 000 cykli OTWÓRZ/ZAMKNIJ
• Konstrukcja: obudowa z przepustnicą, wstępnie zamontowanym sprzęgłem oraz płytą montażową

Zastosowanie

VKG20.080ER jest przeznaczona do pracy w urządzeniach spalania jako element regulacyjny przepływu gazu lub powietrza przy podwyższonych wymaganiach, takich jak:

• wzrost strumienia objętościowego w funkcji kąta obrotu 0…90°,
• niski przepływ początkowy,
• wysoka liczba cykli przesterowań.

Współpraca z siłownikami (dobór i montaż)

• Kompatybilne siłowniki: SQN7, SQM33, SQM4, SQM5.
• Płyta montażowa: dla SQN7 / SQM33 / SQM4 – wstępnie zamontowana na przepustnicy.
• SQM50 z AGA58.5: wymagane zastosowanie płyty ASK33.3 (zamawianej osobno).
• Tuleja redukcyjna: przy zastosowaniu SQM33 / SQM4 / SQM5 z AGA58.5 należy ją usunąć; przy SQN7 należy ją pozostawić.
• Wskazówka montażowa: pozycja 0° przepustnicy i siłownika musi być zgodna; po ustawieniu siłownika względem płyty należy najpierw dokręcić siłownik, a następnie sprzęgło.

Funkcja położeń i kąt obrotu

• Zakres obrotu: 0…90°
• Pozycja zamknięta (do ponownego otwarcia): 0° ±2°
• Pozycja otwarta (do ponownego zamknięcia): 90° ±2°

Dane techniczne

• Rodzaje gazów / medium: gazy rodzin I…III oraz powietrze, maks. 0,1% H2S
• Maks. ciśnienie robocze: 170 kPa
• Gwint przyłączeniowy: Rp
• Materiały: brak metali nieżelaznych
• Liczba cykli: 500 000 (OTWÓRZ/ZAMKNIJ)
• Warunki pracy: -40…70°C, wilgotność <85% r.h. (niedopuszczalne: oblodzenie i wnikanie wody)
• Warunki transportu i składowania: -20…-60°C, wilgotność <85% r.h.

Parametry przepływu (dla Δp = 1 kPa)

• Strumień objętościowy powietrza przy 0°: 5,4 m³/h
• Strumień objętościowy powietrza przy 10°: 14,1 m³/h
• Strumień objętościowy powietrza przy 20°: 35,6 m³/h
• Strumień objętościowy powietrza przy 30°: 67,2 m³/h
• Strumień objętościowy powietrza przy 40°: 116,8 m³/h
• Strumień objętościowy powietrza przy 50°: 194,7 m³/h
• Strumień objętościowy powietrza przy 60°: 300,8 m³/h
• Strumień objętościowy powietrza przy 70°: 435,8 m³/h
• Strumień objętościowy powietrza przy 80°: 562,7 m³/h
• Strumień objętościowy powietrza przy 90°: 671,5 m³/h

Wartości kv

• kv przy 0°: 0,8
• kv przy 90°: 236,5

Konwersja przepływu: powietrze ↔ gaz ziemny

• Gaz ziemny: stosunek gęstości do powietrza dv = 0,61, współczynnik konwersji f = 1,28
• Przeliczenie na równoważny przepływ powietrza: QL = QG / f

Wymiary i masa

• Wymiary (A/B/C/D): 62 / 54 / 108 / 111 mm
• Masa: 2,1 kg

Normy i zgodność

• Rozporządzenie: Gas Appliances Regulation (EU) 2016/426
• Normy: DIN EN 161, DIN EN 13611

Podsumowanie

Siemens VKG20.080ER to przepustnica gazowa z przyłączami Rp 3" i obudową DN80, wyposażona w mniejszą przepustnicę 65 mm (zredukowana średnica wewnętrzna), przeznaczona do precyzyjnej regulacji przepływu gazu ziemnego i powietrza w aplikacjach spalania. Zakres pracy 0…90°, wysoka trwałość (500 000 cykli) oraz możliwość współpracy z siłownikami SQN7 / SQM33 / SQM4 / SQM5 ułatwiają integrację w rozwiązaniach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Zgodność produktu potwierdzono w oparciu o normy DIN EN 161 oraz DIN EN 13611.
• Produkt przeznaczony jest do stosowania jako przepustnica gazu lub powietrza w instalacjach spalania, wyłącznie zgodnie z zastosowaniem opisanym przez producenta.
• Model VKG20.080ER jest przeznaczony do pracy z gazami z rodzin I…III oraz z powietrzem; maksymalna dopuszczalna zawartość H2S wynosi 0,1%.
• Maksymalne dopuszczalne ciśnienie robocze / wlotowe wynosi 170 kPa. Przekroczenie tej wartości jest niedopuszczalne; w razie potrzeby należy zastosować regulator ciśnienia.
• Montaż, instalację, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, z zachowaniem obowiązujących krajowych przepisów bezpieczeństwa.
• Wszelkie ingerencje, przeróbki i zmiany konstrukcyjne są zabronione.
• Nie uruchamiać produktu po upadku lub uderzeniu, nawet jeśli nie są widoczne zewnętrzne uszkodzenia. Może to pogorszyć funkcje sterujące i stworzyć zagrożenie dla ludzi lub mienia.
• Produkt może być używany wyłącznie w połączeniu z kompatybilnymi siłownikami wskazanymi przez producenta: SQM33, SQM40.xx5xxx, SQM45.295A9, SQM50 z AGA58.5 oraz ASK33.3, albo SQN7x.xxxxx1.
• Uruchomienie jest dozwolone wyłącznie po prawidłowym zamontowaniu płyty montażowej i współpracującego siłownika.
• Podczas montażu należy zapewnić zgodność położenia 0° przepustnicy z położeniem 0° siłownika. Nieprawidłowe ustawienie może spowodować błędną pracę układu.
• Po zamontowaniu w ciągu gazowym należy obowiązkowo sprawdzić szczelność instalacji.
• Nie dopuszczać do tworzenia się lodu oraz do wnikania wody do produktu. Takie warunki pracy są niedozwolone.
• Produkt jest przeznaczony dla producentów OEM / instalatorów urządzeń grzewczych; użytkowanie niezgodne z tym przeznaczeniem stwarza ryzyko obrażeń lub szkód materialnych.
• Produkt nie wymaga konserwacji, jednak ponowne uruchomienie jest dopuszczalne tylko po potwierdzeniu prawidłowego montażu płyty montażowej, sprzęgła i siłownika.
• Przed utylizacją produkt należy zdemontować i rozdzielić na poszczególne materiały, a następnie zutylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami. Produkt nie zawiera elektroniki.
