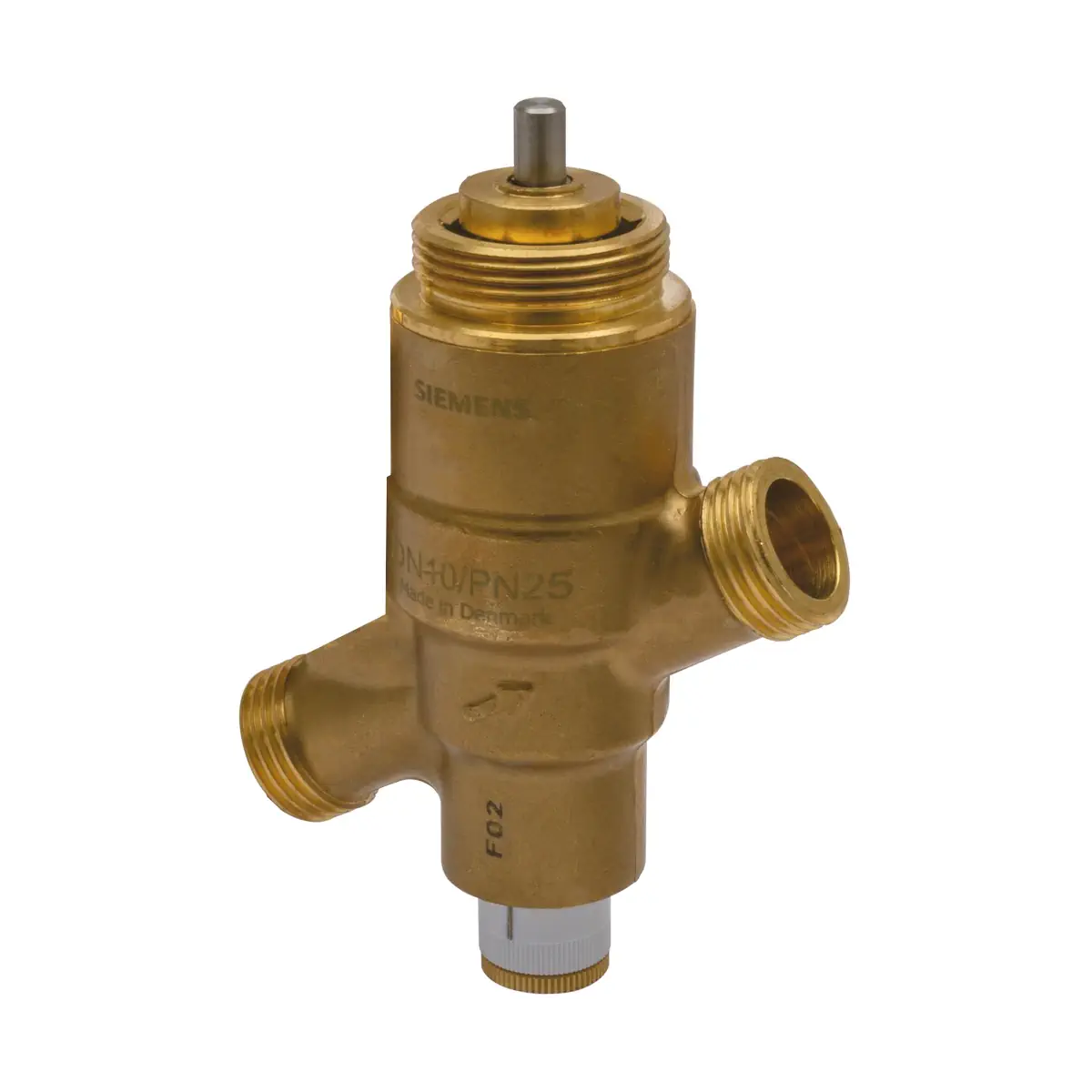

VQP46.10L0.5 Zawór Kombi gwintowany, PN25, DN10, V100 520 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza G½

VQP46.10L0.5 to 2-stawny zawór PICV on/off z serii Siemens ACVATIX™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz strefowych układów grzewczych i chłodniczych. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnień, dzięki czemu utrzymuje ustawiony przepływ objętościowy w całym zakresie roboczym, niezależnie od zmian ciśnienia wlotowego. Wersja VQP46.10L0.5 ma gwint zewnętrzny G ½ (ISO 228-1), DN 10 i nie posiada punktów pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VQP46.10L0.5
• Typ: zawór PICV 2-stawny on/off z wbudowanym regulatorem różnicy ciśnień
• Ciśnienie nominalne: PN25
• Przepływ objętościowy (nastawiany): 30…520 l/h
• Zakres różnicy ciśnienia (roboczy): od wartości minimalnej zależnej od nastawy do 600 kPa
• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Przyłącza: gwint zewnętrzny G ½ wg ISO 228-1
• Przyłącze siłownika: M30 x 1,5
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij, by zamknąć)

Zastosowanie

• Do regulacji po stronie wody i automatycznego hydraulicznego zrównoważenia urządzeń końcowych (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w instalacjach ogrzewania i chłodzenia – sterowanie 2-stawne on/off.
• Do stref grzewczych (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływający do zaworu przepływa przez element nastawy przepływu połączony z tarczą z podziałką, a następnie przez część on/off sterowaną siłownikiem. Za strefą regulacji znajduje się wbudowany regulator różnicy ciśnień, który utrzymuje stałe warunki pracy dla nastawy i zapewnia utrzymanie ustawionego przepływu objętościowego w szerokim zakresie ciśnień.

Nastawa wstępna przepływu

Wymagana wartość przepływu objętościowego ustawiana jest na tarczy z podziałką. Nastawę można wykonać przed lub po zamontowaniu siłownika.

• Poluzować radełkowaną nakrętkę.
• Ustawić żądaną wartość na tarczy za pomocą białego pokrętła.
• Ręcznie dokręcić radełkowaną nakrętkę.

• Zakres skali nastawy (dla VQP46.10L0.5): Min. … Max. (wartości robocze na skali obejmują m.in. 0,2…3,8).
• Minimalna wymagana różnica ciśnienia Δpmin zależy od ustawionego przepływu (dla tego modelu najniższe wartości zaczynają się od 17 kPa przy 30 l/h).

Sterowanie ręczne

Zawór jest dostarczany w położeniu całkowicie otwartym. W celu zabezpieczenia trzpienia oraz umożliwienia ręcznego sterowania podczas uruchomienia można zamontować pokrętło sterowania ręcznego (dostarczane z zaworem, nie jest fabrycznie zamontowane).

Wskazówki montażowe

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecane miejsce montażu: przewód powrotny (niższa temperatura, mniejsze obciążenie uszczelnienia).
• Zalecenie instalacyjne: przed zaworem zamontować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji.
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).

Siłowniki współpracujące (2-stawne)

Zawór VQP46.10L0.5 może współpracować z siłownikami elektromechanicznymi lub elektrotermicznymi:

• STA..65.. – 2-stawne
• STP..65.. – 2-stawne
• SUE21P – 2-stawny, 230 V AC, siła 100 N, skok 5 mm, kabel 0,8 m

• Pozycja montażu siłowników: STA..65.. / STP..65.. – dowolna; SUE21P – poziomo do odchylonej o 90°, nigdy w dół.

Dane techniczne

• Typ zaworu: PICV 2-stawny on/off
• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Różnica ciśnienia: maks. 600 kPa; minimalna – zależna od nastawy przepływu
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z zaworem z siłownikiem): 1…90°C
• Skok nominalny: 4,0 mm
• Warunki pracy: 0…55°C, 5…95% r.h. (IEC 60721-3-3, klasa 3K5)
• Transport: -30…65°C, < 95% r.h. (IEC 60721-3-2, klasa 2K3)
• Składowanie: -15…50°C, 5…95% r.h. (IEC 60721-3-1, klasa 1K3)

Wymiary i masa (VQP46.10L0.5)

• DN: 10
• Przyłącze: G ½ (gwint zewnętrzny)
• L1: 70 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• Masa: 0,339 kg

Podsumowanie

Siemens VQP46.10L0.5 to kompaktowy zawór PICV on/off PN25 do instalacji HVAC, który łączy funkcję odcięcia 2-stawnego z automatycznym utrzymaniem nastawionego przepływu dzięki wbudowanemu regulatorowi różnicy ciśnień. Gwint zewnętrzny G ½, zakres nastawy 30…520 l/h oraz prosta nastawa wstępna na skali czynią go wygodnym rozwiązaniem do strefowej regulacji i hydraulicznego zrównoważenia odbiorników po stronie wodnej.
