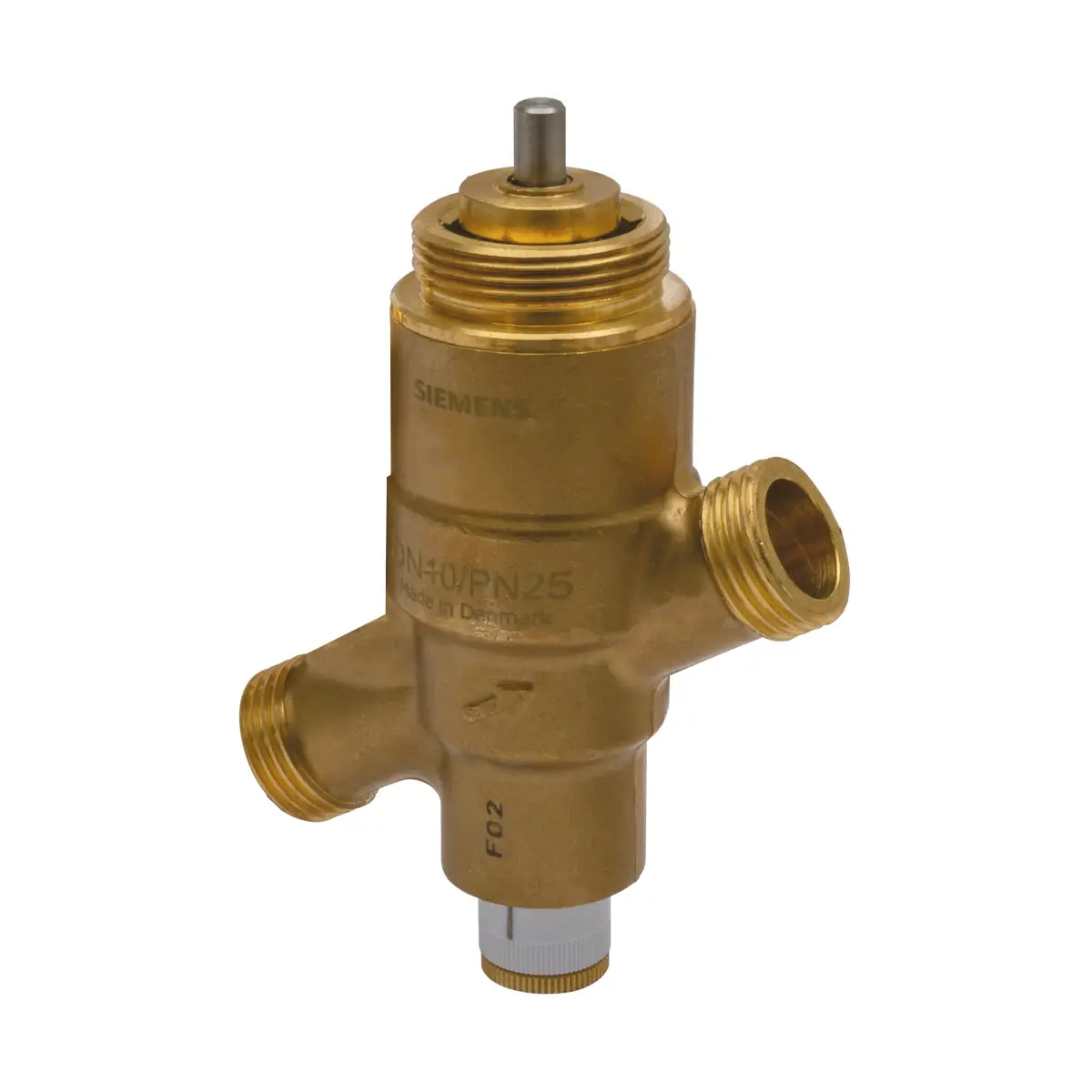

VQP46.20F1.5 Zawór Kombi gwintowany, PN25, DN20, V100 1500 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza G1

VQP46.20F1.5 to 2-stawny zawór PICV on/off (PN25) z wbudowanym, mechanicznym regulatorem różnicy ciśnienia, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz do strefowej regulacji po stronie wody w systemach ogrzewania i chłodzenia. Zawór utrzymuje ustawiony przepływ objętościowy niezależnie od zmian ciśnienia wlotowego (w zakresie pracy), dzięki czemu ułatwia automatyczne hydrauliczne zrównoważenie odbiorników (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła).

Najważniejsze cechy

• Producent: Siemens (ACVATIX™)
• Model: VQP46.20F1.5
• Typ: zawór PICV 2-stawny on/off z wbudowanym regulatorem Δp
• Ciśnienie nominalne: PN25
• Przyłącza: gwint zewnętrzny G 1 wg ISO 228-1
• Średnica nominalna: DN 20
• Ustawiany przepływ objętościowy (przy całkowicie otwartym zaworze): 320…1500 l/h
• Zakres różnicy ciśnienia dla pracy (dla tego modelu): Δpmin…600 kPa, gdzie Δpmin = 35 kPa
• Maks. różnica ciśnienia na zaworze: 600 kPa
• Kierunek działania zaworu: normalnie otwarty (wciśnij, by zamknąć)
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie DZR (CW602N)
• Brak punktów pomiaru ciśnienia P/T (wersja bez „Q”)

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne hydrauliczne zrównoważenie odbiorników końcowych.
• Instalacje ogrzewania i chłodzenia – strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływający do zaworu przepływa przez element nastawy przepływu (ustawiany tarczą ze skalą), następnie przez część wykonawczą on/off, sterowaną siłownikiem. Po przejściu przez zawór on/off czynnik przepływa przez wbudowany regulator różnicy ciśnienia, który stabilizuje warunki pracy i pozwala utrzymać nastawiony przepływ w całym zakresie roboczym (do Δp = 600 kPa).

Nastawa przepływu (nastawa wstępna)

Przepływ ustawia się na tarczy ze skalą. Dla modelu VQP46.20F1.5 zakres nastawy obejmuje 320…1500 l/h (wartości pośrednie mogą wymagać interpolacji).

• Zakres nastawy na skali: 0.2…3.8
• Przykładowe punkty (nastawa → przepływ): 0.2 → 320 l/h, 2.0 → 1040 l/h, 3.8 → 1500 l/h
• Minimalna wymagana różnica ciśnienia: Δpmin = 35 kPa (dla tego modelu)

Siłowniki współpracujące

Zawór jest przystosowany do montażu siłowników na przyłączu M30 x 1,5 mm (DN 10…25) i może współpracować z siłownikami elektromechanicznymi lub elektrotermicznymi:

• STA..65.., STP..65.. (2-stawne)
• SUE21P (2-stawny)

Uwaga eksploatacyjna: zawór bez siłownika jest całkowicie otwarty.

Dane techniczne (VQP46.20F1.5)

• Ciśnienie nominalne: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Różnica ciśnienia: max. 600 kPa; min. 35 kPa
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij, by zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90 °C
• Skok nominalny (H100): 4,0 mm

Materiały

• Korpus i przyłącza: mosiądz kuty na gorąco DZR (CW602N)
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PPO i ABS
• Wkładka on/off: PPS
• Uszczelnienia / membrana: EPDM, HNBR

Wymiary i masa

• DN: 20
• Gwint: G 1 (zewnętrzny)
• L1: 80 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• Masa: 0,396 kg

Montaż i uruchomienie

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecane miejsce montażu: przewód powrotny (niższe temperatury, mniejsze obciążenie uszczelnienia).
• Zalecenie: przed zaworem zamontować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji.
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).

Nastawa wstępna (procedura)

• Poluzować radełkowaną nakrętkę.
• Ustawić wymaganą wartość na tarczy (białe pokrętło).
• Ręcznie dokręcić radełkowaną nakrętkę.

Sterowanie ręczne

• Pokrętło sterowania ręcznego może być zamontowane w celu zabezpieczenia trzpienia oraz do ręcznego sterowania podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty; aby zamknąć – obracać pokrętło zgodnie z ruchem wskazówek zegara.
• Zawór musi być otwarty do przepłukania instalacji.

Ważne zasady uruchomienia

• Zawór PICV uruchamiać z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Podczas płukania i próby ciśnieniowej instalacji zawory PICV muszą być otwarte; płukanie tylko we właściwym kierunku przepływu.
• Δpmax na zaworze PICV nie może przekroczyć 600 kPa.

Podsumowanie

Siemens VQP46.20F1.5 to solidny zawór PICV on/off PN25 z gwintem zewnętrznym G 1 i wbudowanym regulatorem różnicy ciśnienia, który zapewnia stabilny, nastawiany przepływ 320…1500 l/h (dla Δpmin = 35 kPa) w instalacjach HVAC. To praktyczne rozwiązanie do strefowej regulacji i jednoczesnego hydraulicznego zrównoważenia odbiorników po stronie wody.
