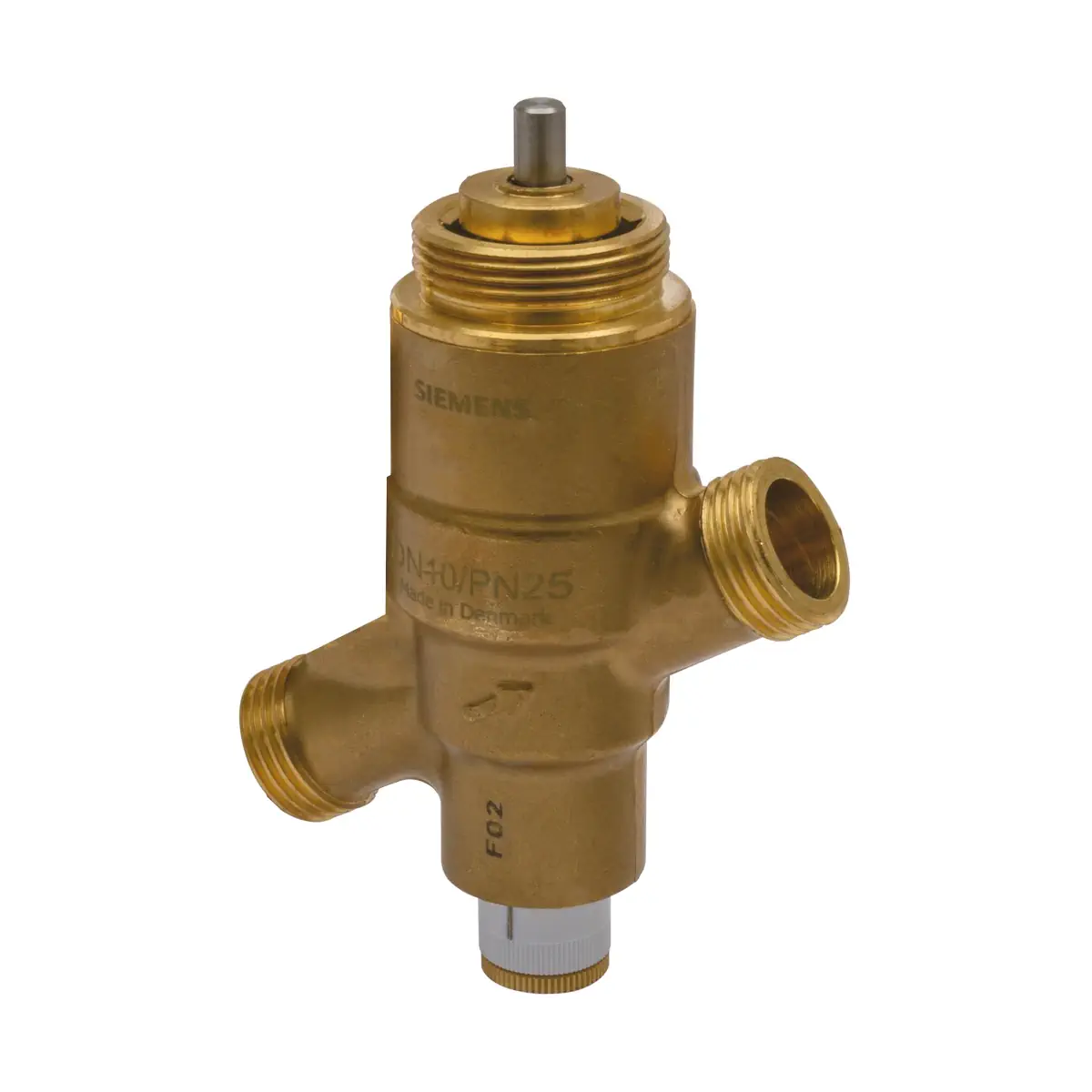

VQP46.15F1.3 Zawór Kombi gwintowany, PN25, DN15, V100 1300 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza G¾

VQP46.15F1.3 to 2-stawny zawór PICV (Pressure Independent Control Valve) on/off z serii Siemens ACVATIX™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz strefowych układów grzewczych i chłodniczych. Zawór posiada wbudowany regulator różnicy ciśnień, dzięki czemu utrzymuje zadany przepływ objętościowy niezależnie od zmian ciśnienia w instalacji. Wersja DN 15 z przyłączami G ¾ (gwint zewnętrzny, ISO 228-1) umożliwia nastawę przepływu w zakresie 300…1300 l/h i współpracuje z siłownikami on/off montowanymi na gwincie M30 x 1,5.

Najważniejsze cechy

• Producent: Siemens
• Model: VQP46.15F1.3
• Seria: ACVATIX™
• Typ: zawór PICV 2-stawny on/off (z wbudowanym regulatorem różnicy ciśnień)
• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Maks. różnica ciśnienia Δpmax: 600 kPa
• Nastawiany przepływ objętościowy: 300…1300 l/h
• Minimalna wymagana różnica ciśnienia Δpmin: zależna od nastawy (dla tego modelu 27…28 kPa)
• Średnia dokładność przepływu: ±5% do ±10% w zakresie od Δpmin do 600 kPa
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• DN: 15
• Przyłącza: G ¾ (gwint zewnętrzny) wg ISO 228-1
• Przyłącze siłownika: M30 x 1,5 mm (DN 10…25)
• Skok nominalny H100: 4,0 mm
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Temperatura czynnika (z siłownikiem): 1…90 °C

Zastosowanie

Zawór VQP46.15F1.3 jest przeznaczony do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia urządzeń końcowych w instalacjach HVAC, sterowanych 2-stawnie on/off, m.in.:

• klimakonwektorów,
• urządzeń indukcyjnych,
• wymienników ciepła w instalacjach ogrzewania i chłodzenia.

Zalecany jest do obiegów zamkniętych. Zawór powinien być montowany na przewodzie powrotnym, a kierunek przepływu oznaczony strzałką na korpusie jest obowiązkowy.

Budowa i zasada działania

VQP46.15F1.3 łączy w jednym korpusie element nastawy przepływu oraz mechaniczny regulator różnicy ciśnień. Czynnik wpływa przez nastawiany otwór (ustawiany tarczą z podziałką), następnie przechodzi przez część on/off sterowaną siłownikiem, a dalej przez wbudowany regulator różnicy ciśnień.

Regulator różnicy ciśnień utrzymuje stałą różnicę ciśnienia na elemencie nastawy, dzięki czemu zawór zapewnia utrzymanie ustawionego przepływu objętościowego w całym zakresie roboczym, niezależnie od zmian ciśnienia wlotowego (do Δpmax).

Sterowanie ręczne (uruchomienie)

• Możliwe jest zastosowanie pokrętła sterowania ręcznego, które zabezpiecza trzpień zaworu i umożliwia ręczne sterowanie podczas uruchomienia.
• Pokrętło jest dostarczane z zaworem, ale nie jest na nim zamontowane.
• Nastawa fabryczna: zawór jest otwarty. Aby go zamknąć, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Zawór musi być otwarty do przepłukania instalacji.

Nastawa wstępna przepływu

Nastawę można wykonać przed lub po zamontowaniu siłownika:

• poluzować radełkowaną nakrętkę,
• ustawić wymaganą wartość na tarczy za pomocą białego pokrętła,
• ręcznie dokręcić radełkowaną nakrętkę.

Podczas uruchomienia należy sprawdzić, czy ustawiona nastawa odpowiada przepływowi projektowemu instalacji (w razie potrzeby może być wymagana korekta).

Współpracujące siłowniki

VQP46.15F1.3 może współpracować z siłownikami elektromechanicznymi lub elektrotermicznymi (2-stawnymi):

• STA..65.. (2-stawne)
• STP..65.. (2-stawne)
• SUE21P (2-stawny)

• Siłowniki termiczne STA..65.. i STP..65.. mogą być montowane w dowolnej pozycji.
• Siłownik SUE21P musi być montowany w pozycji poziomej do odchylonej o 90° (nigdy w dół).

Dane techniczne

• Ciśnienie nominalne: PN25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Δpmax na zaworze: 600 kPa
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij, by zamknąć)
• Nastawiany przepływ: 300…1300 l/h
• Skok nominalny H100: 4,0 mm
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie dot. jakości wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90 °C
• Warunki otoczenia (praca): 0…55 °C, 5…95% r.h.
• Materiały: korpus i przyłącza: mosiądz DZR (CW602N); trzpień i sprężyna: stal nierdzewna; wkładka on/off: PPS; element nastawy przepływu: PPO i ABS; uszczelnienia (membrana): EPDM, HNBR

Wymiary i masa

• DN: 15
• Przyłącze: G ¾
• L1: 75 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• Masa: 0,362 kg

Podsumowanie

Siemens VQP46.15F1.3 to zawór PICV on/off PN25 dla instalacji HVAC, który łączy funkcję nastawy przepływu z niezależną od ciśnienia stabilizacją dzięki wbudowanemu regulatorowi różnicy ciśnień. Zakres 300…1300 l/h, przyłącza G ¾ oraz standardowe mocowanie siłownika M30 x 1,5 czynią go praktycznym rozwiązaniem do hydraulicznego zrównoważenia i 2-stawnego sterowania odbiorników wody grzewczej i lodowej w strefach i pomieszczeniach.
