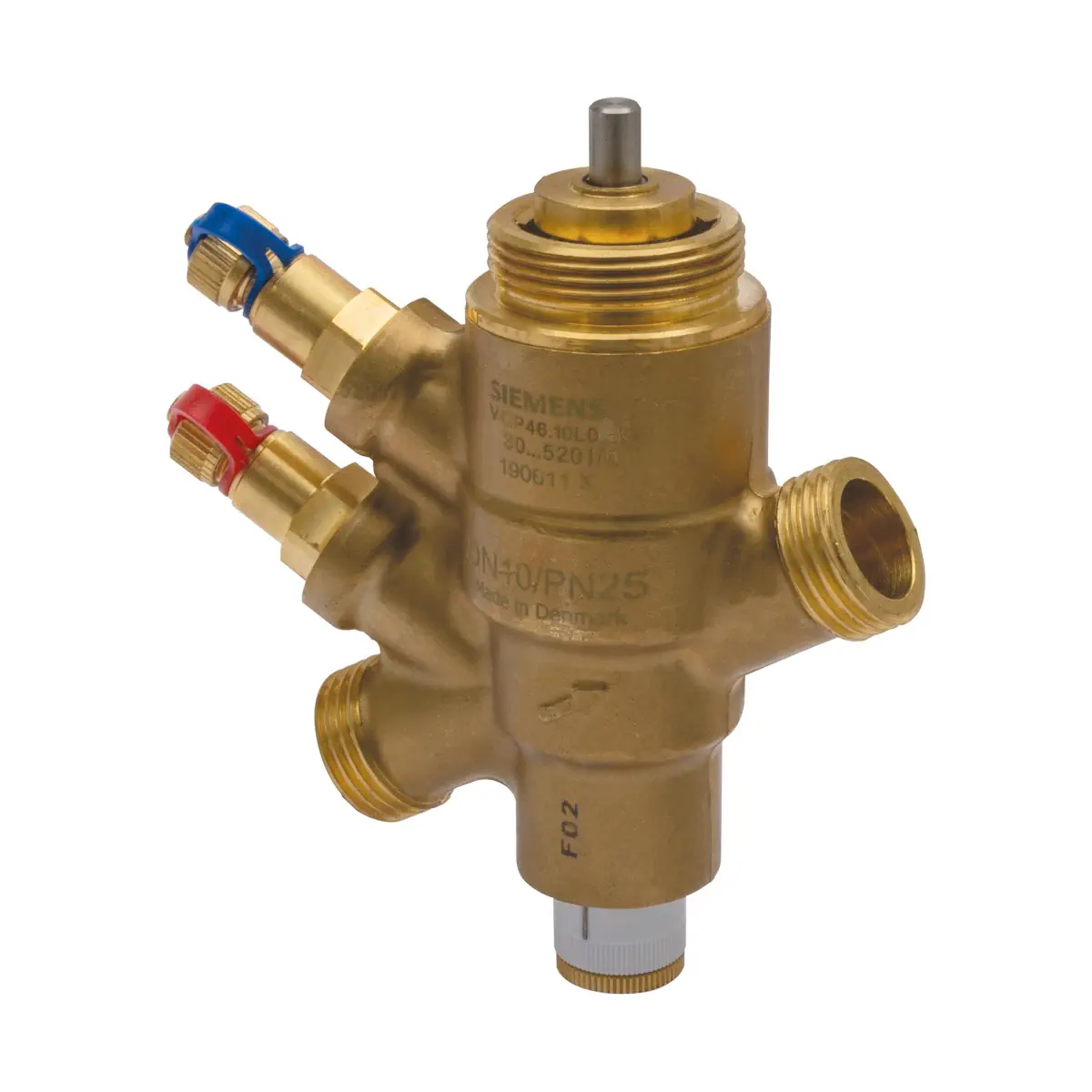

VQP46.25F1.8Q Zawór Kombi gwintowany, PN25, DN25, V100 1800 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza G1¼

VQP46.25F1.8Q to 2-stawny zawór PICV on/off firmy Siemens (ACVATIX™) o ciśnieniu nominalnym PN25, z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz strefowego sterowania po stronie wody (HVAC). Wersja Q jest wyposażona w punkty pomiaru ciśnienia P/T (P+ i P-), które ułatwiają weryfikację spadku ciśnienia na zaworze podczas uruchomienia i diagnostyki.

Najważniejsze cechy

• Producent: Siemens
• Model: VQP46.25F1.8Q
• Seria / typ: ACVATIX™ – zawór PICV 2-stawny on/off z wbudowanym regulatorem Δp
• Ciśnienie nominalne: PN25
• Przyłącza: gwint zewnętrzny G 1 ¼ wg ISO 228-1
• Średnica nominalna: DN 25
• Zakres nastawianego przepływu (Vmin…V100): 620…1800 l/h
• Zakres różnicy ciśnienia (praca): od Δpmin (zależnie od nastawy przepływu) do 600 kPa
• Punkty pomiaru ciśnienia P/T: tak (P+ – czerwona opaska, P- – niebieska opaska)
• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR)
• Zastosowanie: automatyczne zrównoważenie hydrauliczne oraz sterowanie on/off urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w obiegach zamkniętych

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne: regulacja po stronie wody oraz automatyczne hydrauliczne zrównoważenie urządzeń końcowych przy sterowaniu 2-stawnym on/off.
• Strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływający przez króciec wlotowy przepływa przez otwór o zmiennej nastawie (nastawa wstępna na tarczy), następnie przez regulator przepływu on/off, a po opuszczeniu części regulacyjnej przez wbudowany mechaniczny regulator różnicy ciśnienia. Regulator Δp utrzymuje ustawioną wartość przepływu objętościowego w całym zakresie roboczym, niezależnie od ciśnienia wlotowego, pod warunkiem spełnienia minimalnej różnicy ciśnienia Δpmin.

Punkty pomiaru ciśnienia P/T (wersja Q)

VQP46.25F1.8Q posiada dwa porty P/T: P+ oraz P-, umożliwiające pomiar różnicy ciśnienia na zaworze i sprawdzenie, czy Δp na zaworze przewyższa Δpmin. Do pomiaru można wykorzystać elektroniczny manometr ALE10.

• Przyłącza portów P/T na korpusie zaworu: G ¼"
• Iglice: 2 mm x 40 mm

Nastawa wstępna przepływu

Wymagany przepływ ustawia się na tarczy nastawy. Nastawę wstępną można wykonać przed lub po zamontowaniu siłownika:

• Poluzować radełkowaną nakrętkę.
• Ustawić wartość na tarczy za pomocą białego pokrętła.
• Ręcznie dokręcić radełkowaną nakrętkę.

Dla tego modelu zakres nastawianego przepływu wynosi 620…1800 l/h. Minimalna wymagana różnica ciśnienia Δpmin zależy od ustawionego przepływu (dla tego zakresu typowo ok. 30…31 kPa).

Sterowanie ręczne (uruchomienie)

Zawór jest dostarczany z pokrętłem sterowania ręcznego (niezamontowanym), które zabezpiecza trzpień i umożliwia ręczne sterowanie podczas uruchomienia.

• Nastawa fabryczna: zawór jest otwarty.
• Aby zamknąć zawór, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Zawór musi być otwarty do przepłukania instalacji.

Siłowniki współpracujące

• Zawór może współpracować z siłownikami elektromechanicznymi lub elektrotermicznymi 2-stawnymi: STA..65.., STP..65.. oraz SUE21P.
• Przyłącze siłownika: M30 x 1,5 mm (dla DN 10…25)
• Pozycja montażu: siłowniki STA..65.. i STP..65.. mogą być montowane w dowolnej pozycji; SUE21P musi być montowany w pozycji poziomej do odchylonej o 90°, nigdy w dół.

Wskazówki projektowe i montażowe

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecane miejsce montażu: przewód powrotny (niższe temperatury – mniejsze obciążenie uszczelnienia).
• Przed zaworem zalecany jest filtr lub odmulacz w celu zwiększenia niezawodności i trwałości.
• Usunąć zanieczyszczenia z instalacji (pozostałości po spawaniu itp.).
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).

Dane techniczne (VQP46.25F1.8Q)

• PN: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Δpmax na zaworze: 600 kPa
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij by zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z zaworem z siłownikiem): 1…90°C
• Skok nominalny: 4,0 mm
• Warunki otoczenia (praca): 0…55°C, 5…95% r.h.

Materiały

• Korpus / przyłącza: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PPO i ABS
• Wkładka on/off: PPS
• Uszczelnienia: EPDM, HNBR

Wymiary i masa

• DN: 25
• Gwint przyłączeniowy: G 1 ¼
• L1: 98 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• H3 (wersja Q): 69 mm
• Masa: 0,594 kg

Podsumowanie

Siemens VQP46.25F1.8Q to zawór PICV on/off PN25 z gwintem zewnętrznym G 1 ¼ i wbudowaną regulacją różnicy ciśnienia, zapewniający stabilny, nastawiany przepływ 620…1800 l/h w szerokim zakresie warunków pracy. Wersja z portami P/T (P+ / P-) ułatwia pomiary i uruchomienie, a standardowe przyłącze M30 x 1,5 pozwala dobrać odpowiedni 2-stawny siłownik Siemens do aplikacji HVAC.
