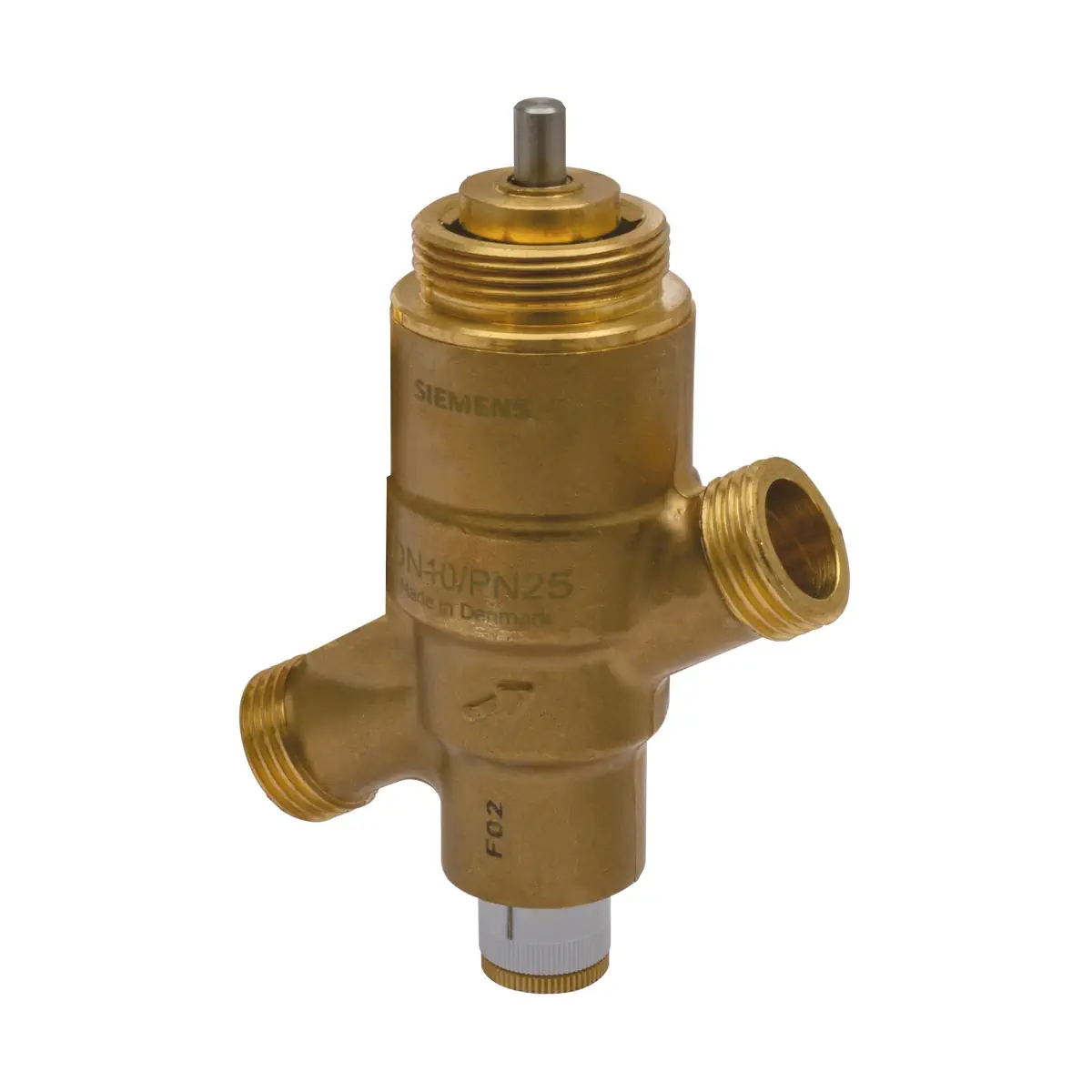

VQP46.25F1.8 Zawór Kombi gwintowany, PN25, DN25, V100 1800 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza G1¼

VQP46.25F1.8 to zawór PICV 2-stawny on/off serii ACVATIX™ firmy Siemens, przeznaczony do instalacji HVAC po stronie wody. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ objętościowy niezależnie od zmian ciśnienia w instalacji (w zakresie roboczym). Model ten jest wykonany z mosiądzu kutego na gorąco odpornego na odcynkowanie (DZR) i ma przyłącza gwintowane G 1 ¼” (gwint zewnętrzny).

Najważniejsze cechy

• Producent: Siemens
• Model: VQP46.25F1.8
• Seria: ACVATIX™
• Typ: zawór PICV 2-stawny on/off (stały przepływ po nastawie)
• Wbudowana funkcja: regulator różnicy ciśnienia (automatyczne zrównoważenie hydrauliczne)
• Średnica nominalna: DN 25
• Ciśnienie nominalne: PN25
• Przepływ objętościowy (nastawiany): 620…1800 l/h
• Różnica ciśnienia (zakres pracy): Δpmin…600 kPa (Δpmin zależne od nastawy przepływu)
• Przyłącza: gwint zewnętrzny G 1 ¼” wg ISO 228-1
• Punkty pomiaru ciśnienia P/T: brak
• Przyłącze siłownika: M30 x 1,5 mm

Zastosowanie

Zawór VQP46.25F1.8 przeznaczony jest do instalacji wentylacyjnych i klimatyzacyjnych, do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia, przy sterowaniu 2-stawnym on/off. Do obiegów zamkniętych.

Budowa i działanie (PICV)

• Czynnik wpływa do zaworu i przechodzi przez nastawę przepływu ustawianą tarczą z podziałką.
• Następnie przepływa przez część on/off, którą siłownik otwiera i zamyka.
• Za sekcją on/off pracuje regulator różnicy ciśnienia, który utrzymuje warunki umożliwiające stały, ustawiony przepływ w całym zakresie roboczym.

Nastawa przepływu (nastawa wstępna)

Nastawę wstępną można ustawić przed lub po zamontowaniu siłownika:

• poluzować radełkowaną nakrętkę,
• ustawić wymaganą wartość na tarczy za pomocą białego pokrętła,
• ręcznie dokręcić radełkowaną nakrętkę.

Sterowanie ręczne

• Możliwe jest zastosowanie pokrętła sterowania ręcznego w celu zabezpieczenia trzpienia oraz do ręcznego sterowania podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty.
• Aby zamknąć zawór, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Zawór musi być otwarty do przepłukania instalacji.

Siłowniki współpracujące

VQP46.25F1.8 może współpracować z siłownikami:

• elektrotermicznymi (seria STA..65.., STP..65..) – 2-stawne,
• elektromechanicznym SUE21P – 2-stawny.

Zachowanie zaworu przy braku zasilania zależy od zastosowanego siłownika (NZ/NO). Zawór bez siłownika jest całkowicie otwarty.

Wskazówki montażowe i uruchomienie

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecenie montażowe: montować na przewodzie powrotnym (niższa temperatura czynnika).
• Zalecenia instalacyjne: przed zaworem zastosować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji (np. pozostałości po spawaniu).
• Uwaga: nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Uruchomienie: zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej; płukanie wyłącznie we właściwym kierunku przepływu.
• Maks. różnica ciśnienia na zaworze: Δpmax = 600 kPa.

Dane techniczne

• Ciśnienie nominalne: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij by zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90 °C
• Skok nominalny: 4,0 mm
• Przyłącze siłownika: M30 x 1,5 mm

Materiały

• Korpus i przyłącza: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PPO i ABS
• Wkładka on/off: PPS
• Uszczelnienia: EPDM, HNBR

Wymiary i waga

• DN: 25
• Przyłącza: G 1 ¼” (gwint zewnętrzny)
• L1: 87 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• Masa: 0,478 kg

Podsumowanie

Siemens VQP46.25F1.8 to zawór PICV on/off PN25 dla aplikacji HVAC, który łączy nastawę przepływu z wbudowanym regulatorem różnicy ciśnienia, zapewniając stabilny przepływ w zakresie 620…1800 l/h. Przyłącza G 1 ¼”, korpus z mosiądzu DZR oraz standardowe mocowanie siłownika M30 x 1,5 czynią go praktycznym wyborem do niezawodnej regulacji i równoważenia hydraulicznego urządzeń końcowych w instalacjach ogrzewania i chłodzenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym PN 25, przeznaczonym do instalacji HVAC w obiegach zamkniętych.
• Zgodność z dyrektywą ciśnieniową PED 2014/68/UE: dla modelu VQP46.25F1.8 brak oznakowania CE zgodnie z art. 4 ust. 3 (ogólnie uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Zawór należy montować wyłącznie zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie. Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Zawór powinien być montowany na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenie.
• Przed zaworem zaleca się montaż filtra lub odmulacza oraz usunięcie z instalacji zanieczyszczeń i pozostałości po pracach montażowych. Zanieczyszczenia mogą obniżyć trwałość i niezawodność zaworu.
• Podczas płukania instalacji i próby ciśnieniowej zawór PICV musi być otwarty. Zamknięty zawór może ulec uszkodzeniu wskutek silnych uderzeń hydraulicznych.
• Maksymalna różnica ciśnienia Δp na zaworze nie może przekraczać 600 kPa. Przekroczenie tej wartości może spowodować uszkodzenie zaworu.
• Dopuszczalne ciśnienie robocze wynosi maksymalnie 2500 kPa (25 bar). Stosować wyłącznie w granicach parametrów podanych przez producenta.
• Produkt jest przeznaczony do pracy z dopuszczalnymi mediami: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Temperatura medium dla zaworu z siłownikiem wynosi 1...90 °C. Nie stosować poza dopuszczalnym zakresem temperatur.
• Nie izolować mocowania siłownika, ponieważ wymagana jest cyrkulacja powietrza.
• Przed pracami serwisowymi należy wyłączyć pompę i zasilanie współpracującego siłownika, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia instalacji.
• Nie otwierać korpusu zaworu. Z powodu napiętej sprężyny otwarcie korpusu może spowodować obrażenia wskutek gwałtownego ruchu części.
• Grzybka zaworu, wrzeciona, nastawy przepływu, membrany i innych elementów wewnętrznych nie należy demontować poza zakresem czynności przewidzianych przez producenta.
• W przypadku nieszczelności uszczelnienia trzpienia należy wymienić cały zawór; dławica uszczelniająca nie podlega wymianie.
• Zawór bez siłownika jest całkowicie otwarty. Należy uwzględnić stan otwarcia zaworu podczas montażu, uruchamiania i prac serwisowych.
